电磁继电器

一、选择题（题型注释）
1．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ）
A．高电压、弱电流 B．高电压、强电流
C．低电压、弱电流 D．低电压、强电流
2．下列功能中，电磁继电器能完成的是( 　)
A．控制电路中电流的连续变化
B．控制电路中电流的有无
C．利用低电压、弱电流控制高电压、强电流
D．远距离自动控制和操作
3．小明利用光敏受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其它元件都正常。下列调节能使控制电路达到要求的是

A.减少电磁铁线圈的匝数 B.抽出电磁铁的铁芯
C.滑动变阻器的滑片P向左移 D.减小控制电路的电源电压
4．一种自动水位显示器的原理图如图所示，对于该自动水位显示器说法正确的是（水中含有杂质可以导电）

A．水位上升到B时，电磁铁通电，红灯亮报警
B．水位上升到B时，电磁铁断电，绿灯亮报警
C．水位下降到A时，电磁铁断电，红灯亮报警
D．水位下降到A时，电磁铁通电，绿灯亮报警

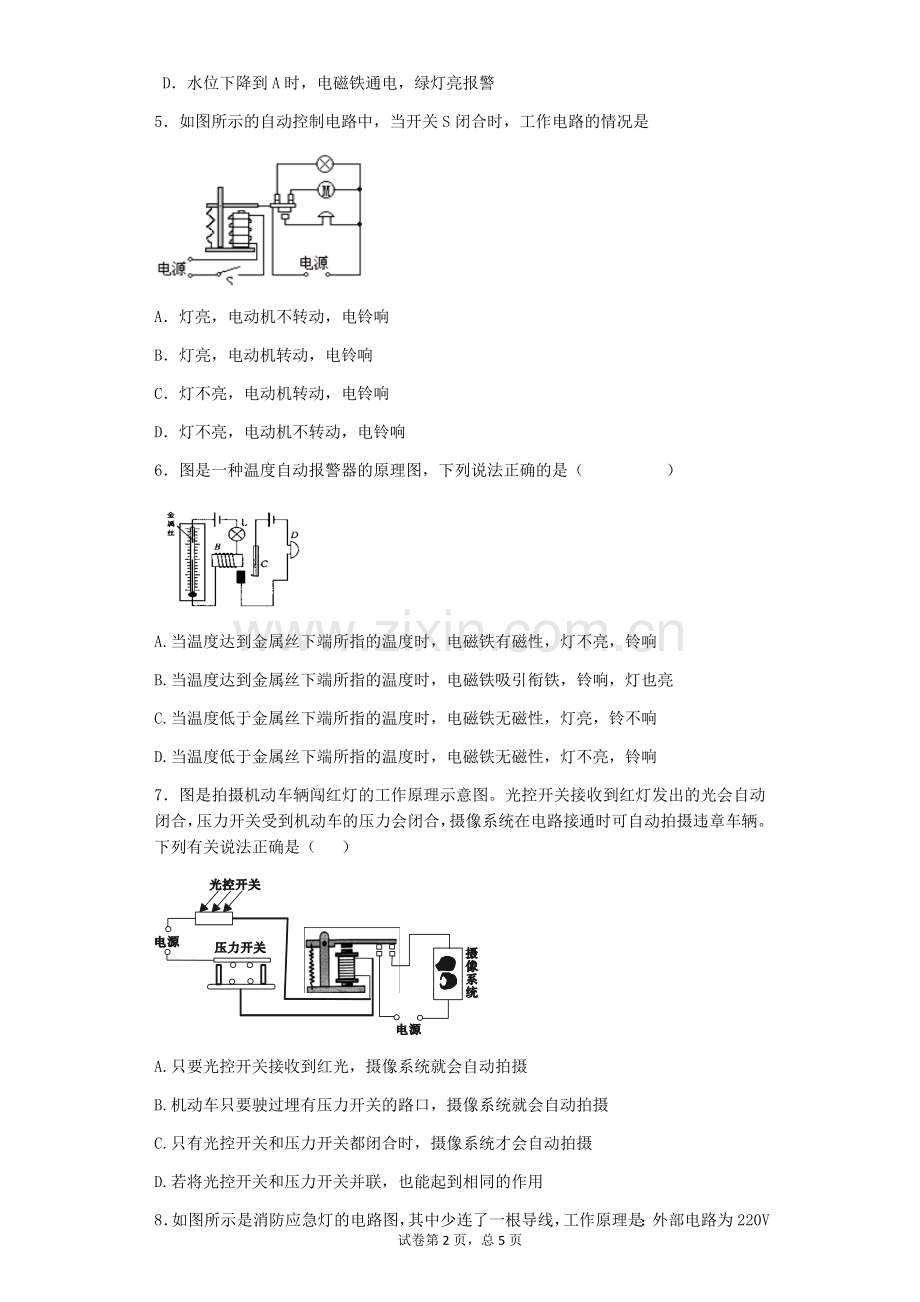

5．如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是

A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响
6．图是一种温度自动报警器的原理图，下列说法正确的是（ ）

A.当温度达到金属丝下端所指的温度时，电磁铁有磁性，灯不亮，铃响
B.当温度达到金属丝下端所指的温度时，电磁铁吸引衔铁，铃响，灯也亮
C.当温度低于金属丝下端所指的温度时，电磁铁无磁性，灯亮，铃不响
D.当温度低于金属丝下端所指的温度时，电磁铁无磁性，灯不亮，铃响
7．图是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确是（ ）

A.只要光控开关接收到红光，摄像系统就会自动拍摄
B.机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C.只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D.若将光控开关和压力开关并联，也能起到相同的作用
8．如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220V交流电，当其正常时，两盏标有“6V”灯泡不发光；外部电路停电时，两盏标有“6V”灯泡发光。对于这一装置及其工作特点，下列说法中正确的是

A．当外部电路停电时，电磁铁所在电路工作
B．电磁铁通电时，弹簧具有弹性势能
C．电磁铁的上端始终为N极
D．C点应该和触点B相连
9．如图所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图所示。干簧继电器在工作中所利用的电磁现象不包括：

A．电流的磁效应 B．磁场对电流的作用
C．磁极间的相互作用 D．磁化
10．干簧管是一种磁控制的开关，其结构如图甲所示，其中磁簧片是一种有弹性的薄铁片，固定在玻璃管上．如图乙，将一个条形磁铁与干簧管平行放置时，干簧管的磁簧片触点就会接通；当条形磁铁远离干簧管时，触点就会分开．关于干簧管的工作原理的解释，合理的是
A．图乙中两磁簧片被磁化，两触点为异名磁极，移走磁铁后磁性消失
B．图乙中两磁簧片被磁化，两触点为同名磁极，移走磁铁后磁性消失
C．图乙中两磁簧片被磁化，两触点为异名磁极，移走磁铁后仍有磁性
D．图乙中两磁簧片被磁化，两触点为同名磁极，移走磁铁后仍有磁性

11．如图9-33所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v，0．8w”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v．请按下列要求画出电路图，并连接实物．
P
C
D
A
B
红灯
绿灯
图9-33

(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．
(2)电磁继电器的线圈，允许通过的最大电流为０.1A，用滑动变阻器改变控制电路的电流并用电流表进行监测．

12．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1 =3 V，继电器线圈用漆包线绕成，其电阻R0为30 Ω。当线圈中的电流大于等于50 mA 时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图象。

（1）由图乙可知，当环境温度为40 ℃ 时，热敏电阻阻值为____Ω。当环境温度升高时，热敏电阻阻值将_________，继电器的磁性将_________（均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃的接线柱C应与接线柱_________相连，指示灯的接线柱D应与接线柱_________（均选填“A”或 “B”） 相连。
（3）图甲中线圈下端P的磁极是______（选填“N”或“S”） 极。

试卷第5页，总5页
本卷由【在线组卷网】自动生成，请仔细校对后使用，答案仅供参考。
参考答案
1．B
【解析】电磁继电器就是利用电磁铁来控制工作电路的一种开关。电磁继电器是利用低电压弱电流电路的通断，来间接控制高电压、强电流的电路装置。所以在电磁继电器工作电路中的电压和电流比起控制电路来说一般是高电压、强电流。选B。
思路分析：电磁继电器是利用低电压弱电流电路的通断，来间接控制高电压、强电流的电路装置。
试题点评：本试题考查的是学生对电磁继电器作用的认识。
2．CD
【解析】电磁继电器可以用控制低压电路的通断间接控制高压电路，还可以利用电磁继电器进行远距离操纵和自动控制．所以选CD。
思路分析：认识电磁继电器的作用和功能。
试题点评：本试题考查的是学生对电磁继电器作用的认识。
3．C
【解析】
考点：电磁继电器的组成、原理和特点．
分析：灯始终亮着，而光敏电阻和其他电路元件都正常，说明工作电路一直是闭合的，要想在光亮时灯灭，一定要增大电磁铁的磁性．滑动变阻器的作用是改变连入电路电阻丝的长度，改变电阻的大小，改变电路中的电流，电流增大，磁性增大
4．A
【解析】
试题分析：当水位没有达到B时，电磁铁没有磁性，只有绿灯亮；当水位到达B时电路接通，电磁继电器有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．
故选A．
考点：电磁继电器的组成、原理和特点．
点评：（1）本题考查了电磁铁在电磁继电器上的应用，电磁继电器实质上是一个由电磁铁来控制的自动开关；
（2）在解答此类题目时，要从电磁铁通电有磁性，断电无磁性的原理进行分析．
5．D
【解析】
试题分析：如图，左侧为控制电路，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，使上端触点断开，下端触点接通，故灯不亮、电动机不转动，电铃响．对照选项可知D符合题意．
故选D．
考点：电磁继电器的组成、原理和特点．
点评：对此类题的分析，找出控制电路后，重点观察电磁铁的作用使工作电路中接连情况发生了怎样的变化，明确哪里形成了通路、哪里形成了断路，最终做出准确的判断．
6．B
【解析】读图可知，当温度达到金属丝下端所指的温度时，左侧电路连通，灯泡亮，电磁铁获得磁性，吸引衔铁C，使右侧工作电路连通，是铃响．因此，对照各选项可知，只有B符合题意．故选B．
7．C
【解析】在图6中，光控开关和压力开关是串联的，只有这两个开关同时闭合摄像系统才能工作。
8．B
【解析】
试题分析：A．当外部电路停电时，电磁铁没有电流通过，失去磁性，电磁铁所在电路工作停止，故A错误；
B．电磁铁通电时，衍铁被吸下，弹簧被拉长，所以弹簧具有弹性势能，B正确；
C．因为家庭电路为交流电，电流方向和大小一直在改变，所以电磁铁的上端始终为N极是错误的；
D．根据应急灯的工作特点，停电时，小灯泡才发光，而停电时，电磁铁失去磁性，衍铁被弹簧拉起，动触点会和上面的A点接通，所以C点应该和触点A相连，故D错误。
故选B。
考点：电磁继电器；电路设计。
点评：本题以应急灯入手考查电路连接、电磁继电器工作原理的内容，综合性比较强，学生需要掌握的知识点也比较多，是一道考查能力的好题．
9．B
【解析】
试题分析：S闭合时，控制电路接通，线圈产生磁场，舌簧被磁化，在两舌簧端面形成异名磁极，因相互吸引而吸合，于是工作电路接通．S断开时，两舌簧退磁，在弹力作用下分开，工作电路断开．故该装置中利用了电流的磁效应、磁化及磁极间的相互作用．没有利用磁场对电流的作用．
故选B．
考点：电磁效应在生活和生产中的应用；磁化；磁极间的相互作用．
点评：磁场对电流的作用是指通电导线在磁场中受磁场力的作用，而本题中线圈产生磁场，而干簧继电器中开始时没有电流，故不属于磁场对电流的作用．
10．A
【解析】异名磁极相互吸引，图乙中两磁簧片被磁化，两触点为异名磁极，移走磁铁后磁性消失，选A
11．
【解析】开关作为控制电路开关，当开关闭合时电磁铁有磁性，衔铁吸下，绿灯亮，开关断开时电磁铁无磁性，红灯亮．所以红灯和绿灯分别接在工作电路中。电磁继电器的线圈，允许通过的最大电流为０.1A，用滑动变阻器改变控制电路的电流并用电流表进行监测． 所以
滑动变阻器、电流表连接在控制电路中。
思路分析：根据要求连接合适的电路。
试题点评：本试题考查的是学生设计电路的能力。此题较难。
12．（1）70 减小 增大 （2）B A （3）S
【解析】
试题分析：（1）分析乙图，找到热敏电阻40℃对应的阻值为70Ω，并且分析图象发现：温度升高时，热敏电阻阻值减小，根据欧姆定律，电路中电流就会增大，电磁铁的磁性就会增大；
（2）由题中“当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响”，所以警铃的接线柱C应与接线柱B连，指示灯的接线柱D应与接线柱A相连；
（3）由安培定则可判断出线圈的下端P的极性是S极；
考点：电磁继电器的组成、原理和特点．
点评：本题既考查电磁继电器原理的分析，也考查了结合欧姆定律的内容进行相关的判断，综合性比较强，解题时要仔细分析．
