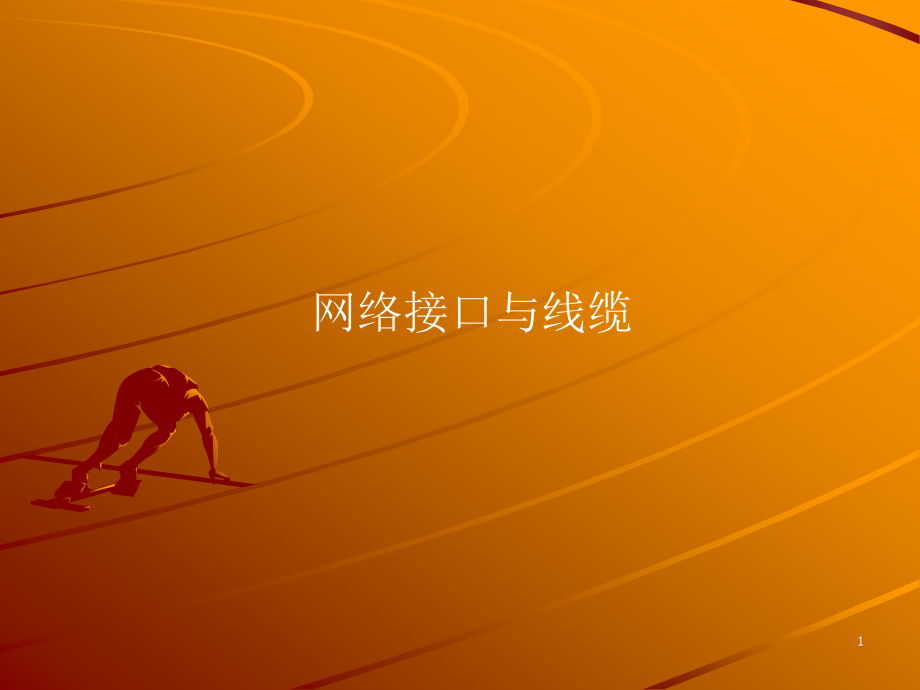

网络接口与线缆PPT.ppt

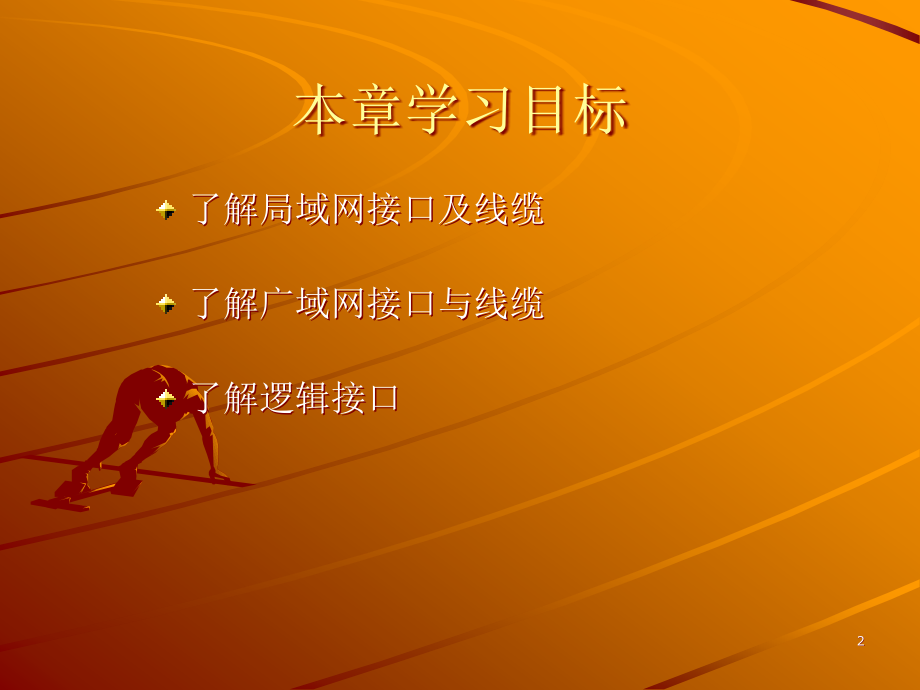

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,网络接口与线缆,1,本章学习目标,了解,局域网接口及线缆,了解,广域网接口与线缆,了解,逻辑接口,2,局域网接口及线缆,广域网接口与线缆,逻辑接口,内容提示,3,局域网,的概念,什么是局域网？,功能性定义：,一组台式计算机和其它设备,在物理地址上彼此相隔不远，以允许用户相互通信和共享诸如打印机和存储设备之类的计算资源的方式互连在一起的系统。,技术性定义：,为由特定类型的传输媒体,(,如电缆、光缆和无线媒体,),和网络适配器,(,亦称为网卡,),互连在一起的计算机,并受网络操作系统监控的网络系统。,4,局域网,的类型,以太网,(Ethernet),IEEE 802.3,以太网,采用同轴电缆作为网络媒体，传输速率达到,10Mbps,；,10/100Mbps,以太网,采用双绞线作为网络媒体，传输速率达到,10/100Mbps,1000Mbps,以太网,采用光缆或双绞线作为网络媒体，传输速率达到,1000Mbps,令牌环,(Token Ring),令牌总线,(Token Bus),5,局域网接口,类型,同轴电缆接口,AUI,、,BNC,双绞线接口,RJ45,光纤接口及光模块,ST,、,SC,、,FC,、,LC,、,MTRJ,等接口,GBIC,、,SFP,等光模块,6,BNC,接口,BNC,连接头,BNC T,型头,7,RJ45,接口,常见的,RJ45,接口，使用,RJ45,接头,8,ST,接口,该接口为收发两个圆形头，使用,ST,接头的光纤,9,SC,接口,该接口为收发两个方形头，使用,SC,接头的光纤。,10,LC,接口,该接口为收发两个方形头，尺寸小于,SC,，使用,LC,接头的光纤。,11,MTRJ,接口,该接口收发集中在一个方形头，使用,MTRJ,接头的光纤。,12,GBIC,光模块,该模块为可插拔千兆以太网接口模块，主要用于两端口千兆以太网接口板上，使用的接口类型为,SC,。,13,SFP,光模块,该模块可插拔，主要用于,1,端口单通道,POS48,接口板、,4,端口,POS3,接口板、,1,端口,ATM 155M,接口板上，使用的接口类型为,LC,。,14,局域网线缆,同轴电缆,粗同轴电缆,(,AUI,),和细同轴电缆,(BNC),双绞线,非屏蔽双绞线,(UTP),和屏蔽双绞线,(STP),五类双绞线,光纤,单模光纤和多模光纤,户内型和户外型,15,局域网线缆,同轴缆,由外到内分别是：塑料皮层、屏蔽层、绝缘层、铜芯,16,局域网线缆,双绞线,目前,EIA/TIA,（电气工业协会电信工业协会）为双绞线电缆定义了五种不同质量的型号。这五种型号如下：,第一类：主要用于传输语音，不用于数据传输,第二类：能够支持最高,4Mbps,的实施方案，这两类双绞线在,LAN,中很少使用,第三类：大多数通常用于,10Mbps,的以太网，主要用于,10base-T,第四类：主要用于基于令牌的局域网和,10base-T/100base-T,。这类双绞线可以是,UTP,，也可以是,STP,第五类：该类电缆增加了绕线密度,这是最常用的以太网电缆,超五类：与普通的,5,类,UTP,比较,性能得到了很大提高,17,双绞线的标准接法,18,光纤种类,常见的两种类型的光纤：,单模光纤,8.3/125um,多模光纤,50/125um,62.5/125um,19,单模光纤,(Single-Mode),由于完全避免了模式色散，使得单模光纤的传 输频带很宽，因而适用于大容量，长距离的光纤通讯。,单模光纤使用的光波长为,1310nm,或,1550nm,。,20,多模光纤,(Multi-Mode),多模光纤允许多束光线穿过光纤,由于色散或相差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短。,在一定的工作波长下,(850nm/1300nm),21,光缆,22,局域网接口及线缆,广域网接口与线缆,逻辑接口,内容提示,23,广域网,的概念,广域网是一种跨地区的数据通讯网络，使用电信运营商提供的设备作为信息传输平台。,对照,OSI,参考模型，广域网技术主要位于底层的,3,个层次，分别是,:,物理层,数据链路层,网络层,24,广域网,的接口类型,窄带广域网常见接口,E1,V,.,24,V.35,宽带广域网常见接口,ATM,POS,25,广域网接口与线缆,广域网也使用不少局域网中的接口和线缆,广域网也使用自己特殊的接口和线缆,如,V.35,、,V.24,规程的接口,26,平衡非平衡转换器,平衡非平衡转换器,通过,G.703,平衡到不平衡转换器，解决了,75,铜轴线缆,(BNC),到,120ohm,双绞线,(RJ48),的信号转换问题。一般应用与,E1,等接口的信号转换,。,27,广域网接口与线缆,V.24,规程,使用,DB25(25,针,),或,DB9(9,针,),接口,符合标准的,RS-232,电平,(12V),同步方式下，最大传输速率为,64000 bps,异步工作方式下，最大传输速率为,115200bps,在路由器上，主要应用在以下几种接口：,WAN,广域网接口,AUX,备份接口,Console,控制台接口,28,广域网接口与线缆,V.35,规程,使用,34,孔型接口和,34,针型接头,控制信号遵从标准,RS-232,电平标准,(12V),数据与时钟遵从,V.35,电平标准,(0.5V),同步方式下最高速率是,2048000bps(2Mbps),29,V.24/V.35,的主要数据信号,TXD,发送数据线：,DTEDCE,RXD,接收数据线：,DCEDTE,30,V.24/V.35,的主要控制信号,DTR,Data Terminal Ready,：,DTEDCE,DSR,Data Set Ready,：,DCEDTE,DCD,Data Carrier Detect,：,DCEDTE,RTS,Request To Send,：,DTEDCE,CTS,Clear To Send,：,DCEDTE,31,局域网接口及线缆,广域网接口与线缆,逻辑接口,内容提示,32,逻辑接口的应用,回环接口,(loopback,接口,),子接口,33,回环接口（,loopback,接口）,此类接口是应用最为广泛的一种虚接口，几乎在每台路由器上都会使用。常用于如下用途：,作为一台路由器的管理地址,使用该接口地址作为动态路由协议,OSPF,、,BGP,的,Router ID,使用该接口地址作为,BGP,建立,TCP,连接的源地址,34,子接口,VLAN,子接口（,802.1Q,子接口）,E1,通道化子接口,ATM SVC/PVC,子接口,35,内容回顾,局域网接口及线缆,局域网,的概念及类型,各种局域网接口,(BNC,、,RJ45,等,),各种局域网线缆,(,同轴电缆、双绞线、光缆等,),广域网接口与线缆,广域网,的概念及类型,各种,广域网,接口,(BNC,、,RJ45,、平衡非平衡转换器等,),各种,广域网,线缆,(,同轴电缆、双绞线、光缆等,),V.24/V.35,规程,逻辑接口,回环接口,(loopback,接口,),子接口,36,
