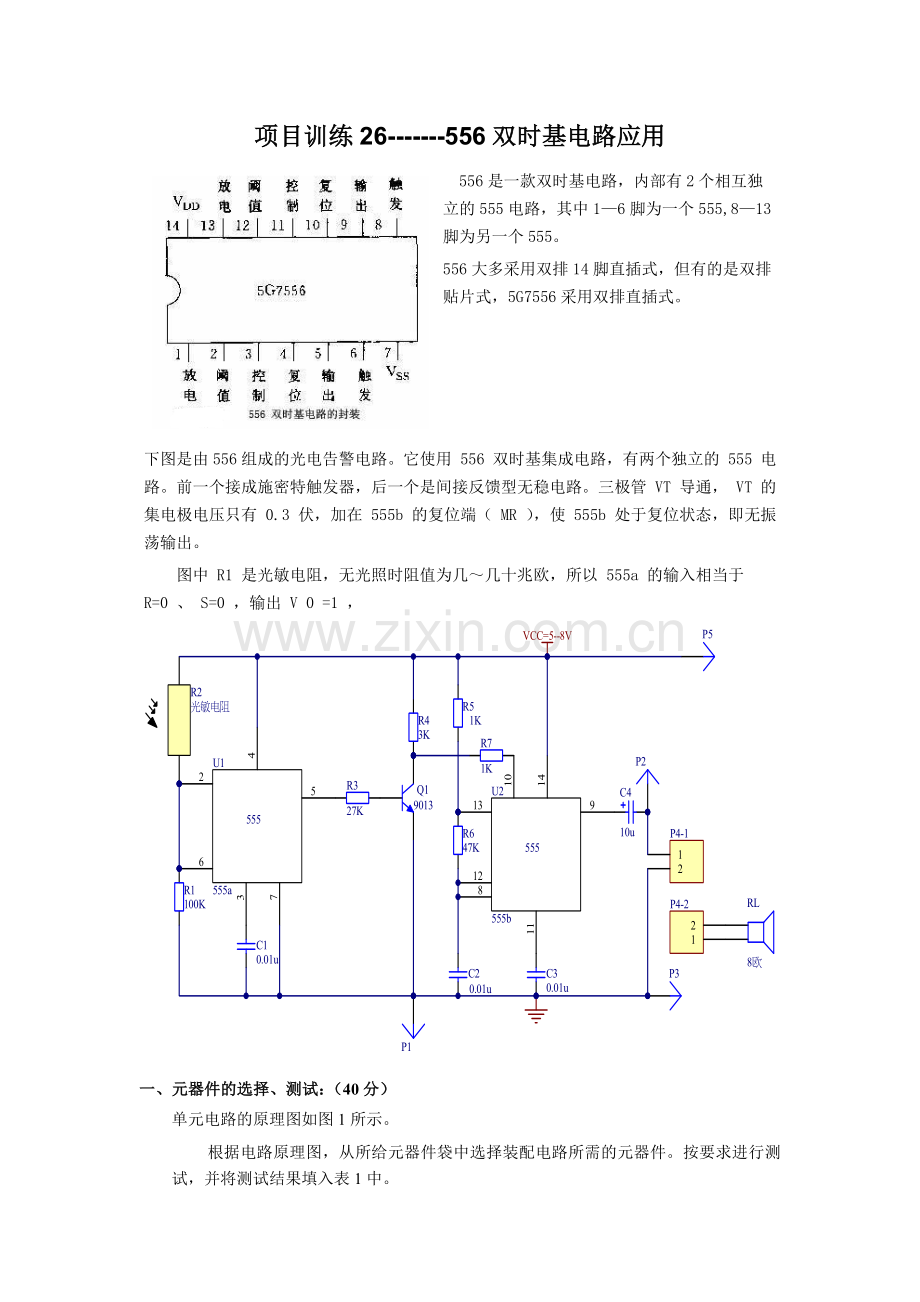

项目训练26-------556双时基电路应用
　556是一款双时基电路，内部有2个相互独立的555电路，其中1—6脚为一个555,8—13脚为另一个555。
556大多采用双排14脚直插式，但有的是双排贴片式，5G7556采用双排直插式。

下图是由556组成的光电告警电路。它使用 556 双时基集成电路，有两个独立的 555 电路。前一个接成施密特触发器，后一个是间接反馈型无稳电路。三极管 VT 导通， VT 的集电极电压只有 0.3 伏，加在 555b 的复位端（ MR ），使 555b 处于复位状态，即无振荡输出。
　　图中 R1 是光敏电阻，无光照时阻值为几～几十兆欧，所以 555a 的输入相当于 R=0 、 S=0 ，输出 V 0 =1 ，

一、元器件的选择、测试：（40分）
单元电路的原理图如图1所示。
根据电路原理图，从所给元器件袋中选择装配电路所需的元器件。按要求进行测试，并将测试结果填入表1中。
1． 用万用表对电阻器进行测量，将测得实际阻值填入表1“测试结果” 栏。
2． 用万用表测试、检查电容器（根据长短引脚填写正负极），读出耐压值、容量，将读识结果填在表1中。
3． 三极管的测试：管脚朝下，面对有文字的一面，从左到右依次为1、2、3号引脚，在表1中填写b、e、c，并写出三极管的类型。
表1 元器件清单
序号
名 称
配件图号
测试结果
1
电阻器
R1
用万用表测得的实际最大阻值为___________Ω
2
光敏电阻
R2
用万用表测得不遮住光线时的实际阻值为_________Ω，遮住光线时的实际阻值为_________Ω
3
电阻器
R3
用万用表测得的实际阻值为_________Ω
4
电阻器
R4
用万用表测得的实际阻值为_________Ω
5
电阻器
R5
用万用表测得的实际阻值为_________Ω
6
电阻器
R6
用万用表测得的实际阻值为_________Ω
7
电阻器
R7
用万用表测得的实际阻值为_________Ω
8
电容器
C1
----------------------------------
9
电容器
C2
-----------------------------------
10
电容器
C3
-----------------------------------
11
电容器
C4
长引脚是电容的_______________极
12
集成块556
U
有圆标记的引脚为第___________脚
13
三极管
Q1
极名排列顺序为①____②____③____
管型为__________
14
单排插针
P1-P3/5
-------------------------------
15
接线端(2P)
P4-1/2
---------------------------------
16
喇叭
RL
实测其直流电阻为___________欧
17
连孔板

-------------------------------

18
三极管
型号为_________, 1-_______ ,2-_______,
3-_____ ,此三极管是NPN还是PNP型?_________

二、判别基本单元电路的实现功能（10分，每小题5分）
1．简要说明该电路实现的主要功能.

2、三极管在电路中的作用是什么？

3、当电路中R5、R6、C2的值发生变化时会发生什么现象？

三、焊接装配：（9 0分，每个要求30分）
根据图1所示单元电路原理图，在连孔万能板上进行焊接装配。
要求：
1． 不漏装、错装，不损坏元器件。
2． 无虚焊，漏焊和桥接，焊点表面要光滑、干净。
3． 元器件排列整齐，布局合理，并符合工艺要求。
注意：扬声器要通过接线端连接到电路。
四、通电测试（50分，每空10分）
装接完毕，检查无误后，用万用表测量电路的电源两端，若无短路，方可接入8V电源。加入电源后，如无异常现象，可开始调试。
1、描述你的电路通电后的现象。并观察当挡住R2时的变化。

2．用示波器测量输出端波形并记录波形及有关参数。

完成此步操作后，请举手示意监考教师，以确认测量数据。
