CCNA笔记--第五次课.doc

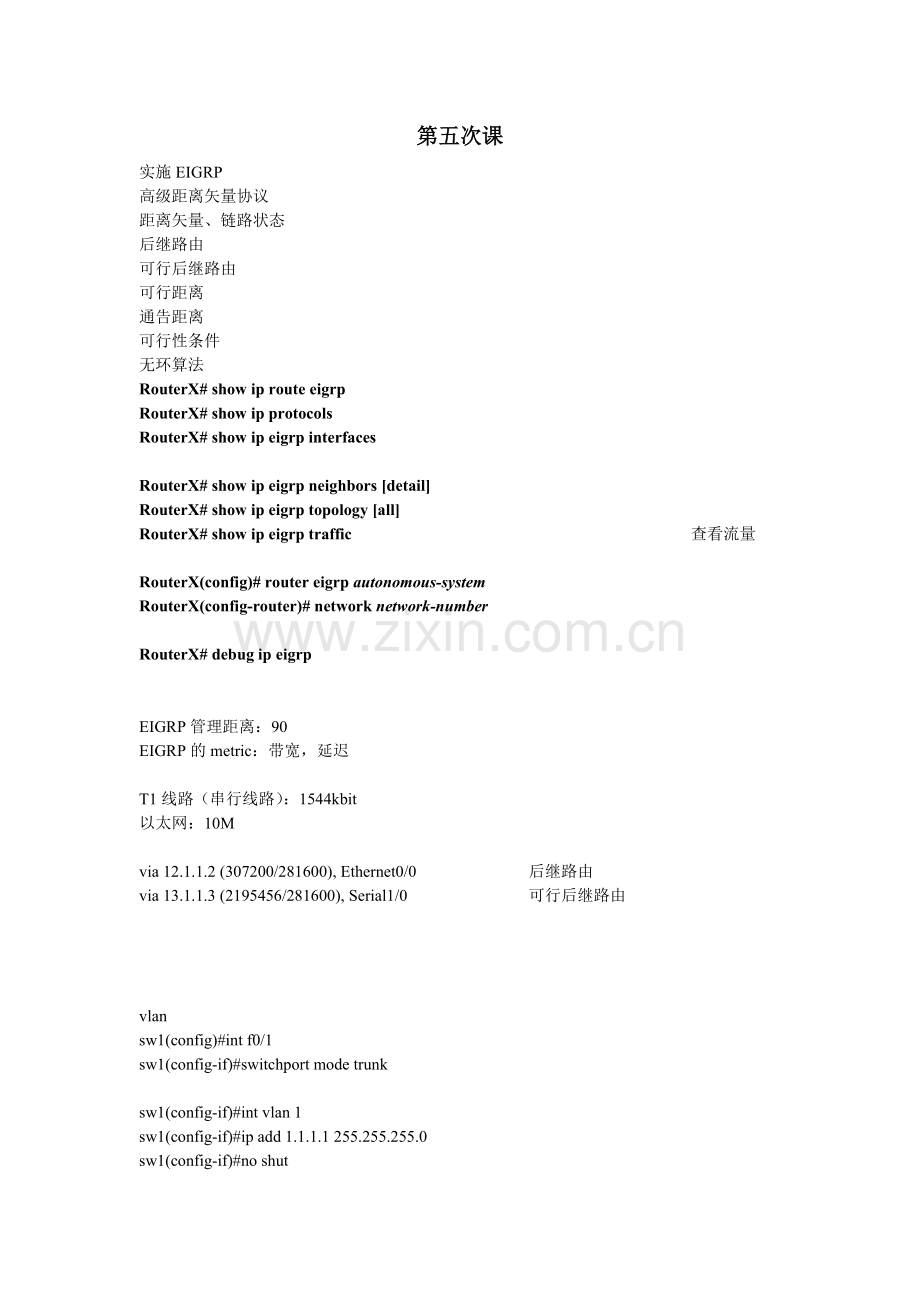

第五次课
实施EIGRP
高级距离矢量协议
距离矢量、链路状态
后继路由
可行后继路由
可行距离
通告距离
可行性条件
无环算法
RouterX# show ip route eigrp
RouterX# show ip protocols
RouterX# show ip eigrp interfaces

RouterX# show ip eigrp neighbors [detail]
RouterX# show ip eigrp topology [all]
RouterX# show ip eigrp traffic 查看流量

RouterX(config)# router eigrp autonomous-system
RouterX(config-router)# network network-number

RouterX# debug ip eigrp

EIGRP管理距离：90
EIGRP的metric：带宽，延迟

T1线路（串行线路）：1544kbit
以太网：10M

via 12.1.1.2 (307200/281600), Ethernet0/0 后继路由
via 13.1.1.3 (2195456/281600), Serial1/0 可行后继路由

vlan
sw1(config)#int f0/1
sw1(config-if)#switchport mode trunk

sw1(config-if)#int vlan 1
sw1(config-if)#ip add 1.1.1.1 255.255.255.0
sw1(config-if)#no shut

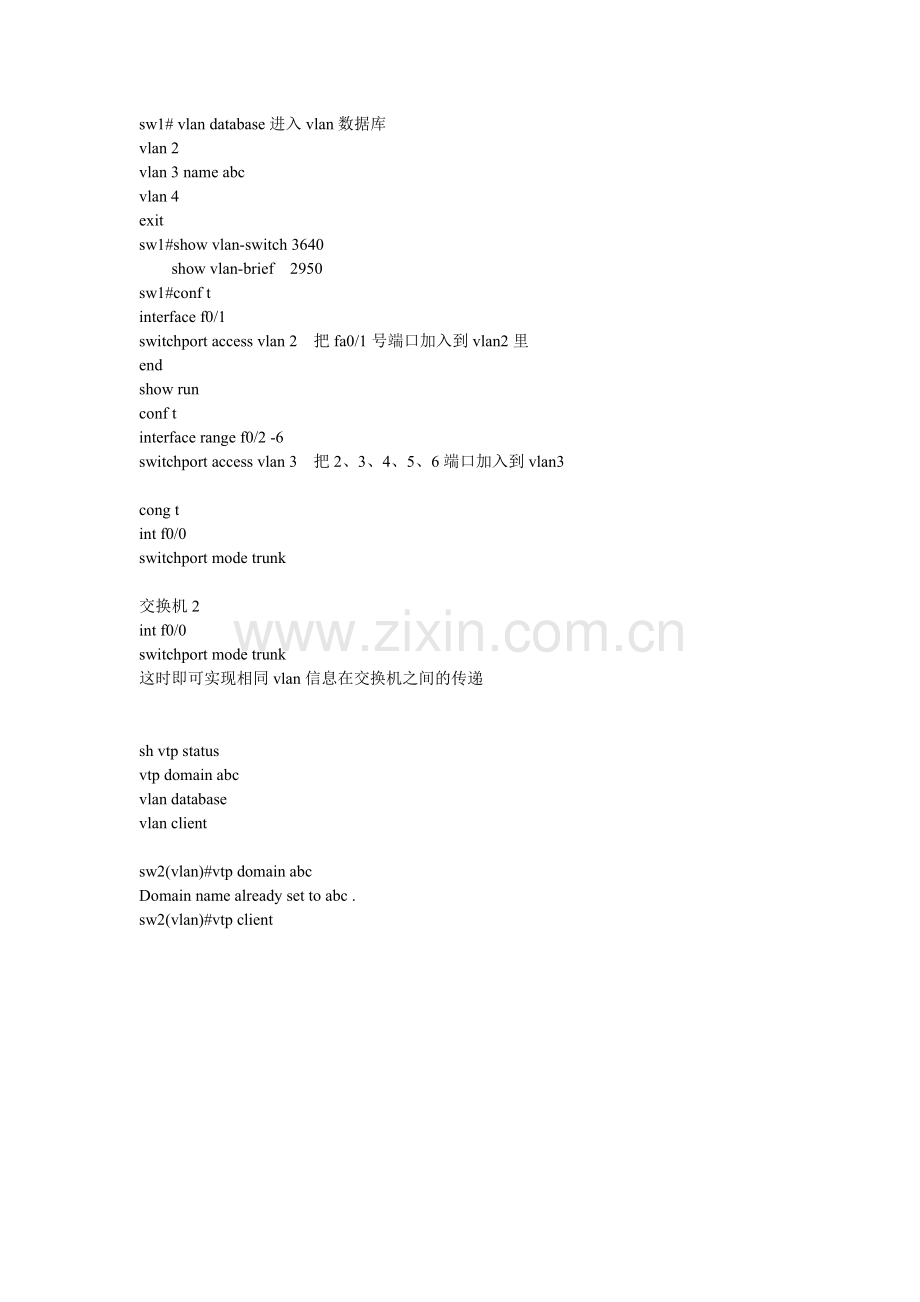

sw1# vlan database进入vlan数据库
vlan 2
vlan 3 name abc
vlan 4
exit
sw1#show vlan-switch 3640
show vlan-brief 2950
sw1#conf t
interface f0/1
switchport access vlan 2 把fa0/1号端口加入到vlan2里
end
show run
conf t
interface range f0/2 -6
switchport access vlan 3 把2、3、4、5、6端口加入到vlan3

cong t
int f0/0
switchport mode trunk

交换机2
int f0/0
switchport mode trunk
这时即可实现相同vlan信息在交换机之间的传递

sh vtp status
vtp domain abc
vlan database
vlan client

sw2(vlan)#vtp domain abc
Domain name already set to abc .
sw2(vlan)#vtp client

真实设备
who
clear line ***(对应进程号)

修订号（rev）清零
交换机透明模式---服务器模式
把vtp domain变成另外一个名字之后再改回来

SwitchX# configure terminal
SwitchX(config)# vtp mode [ server | client | transparent ]
SwitchX(config)# vtp domain domain-name
SwitchX(config)# vtp password password 可选项不一定必须设置
SwitchX(config)# vtp pruning
SwitchX(config)# end

3640上直接输入sever client transparent
2950上如上

VTP版本2比vtp版本1多两个东西：
1、多了一个透明模式
2、对令牌环网的支持

SwitchX(config-if)#
switchport mode {access | dynamic {auto | desirable} | trunk}
access 接入链路，接入状态
dynamic：
desirable（主动），渴望成为中继链路，两边都是desirable，成为中继链路
一方是desirable（主动），另一方是auto（被动愿意），成为中继链路
一方是auto（被动愿意），另一方也是auto（被动愿意），不能形成trunk中继链路
任何一方是access，不能形成trunk中继链路
trunk：两个交换机，两个相连端口都要设置成trunk模式，形成中继链路。

SwitchX(config-if)#switchport mode trunk

SwitchX# show interfaces interface [switchport | trunk]
SwitchX# show interfaces fa0/11 switchport
Name: Fa0/11
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: down
Administrative Trunking Encapsulation: dot1q 即802.1Q
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)

SwitchX# show interfaces fa0/11 trunk

Port Mode Encapsulation Status Native vlan
Fa0/11 desirable 802.1q trunking 1

Port Vlans allowed on trunk
Fa0/11 1-4094

Port Vlans allowed and active in management domain
Fa0/11 1-13

STP：生成树协议
把环状拓扑变成树状拓扑

生成树算法：

1、决定根桥
由bridge id决定，比较自身bid小，谁的小谁就是根桥
bridge id=priority 优先级 默认32768；
mac地址
2、根端口
每个非根桥上有一个根端口
-比较非根端口到达根网桥的路径成本（出接口）
规定： 对于10M以太网，路径成本为100
对于100M线路，成本为19
对于1000M(1Gb/s)线路，成本为4
对于万兆线路(10Gb/s)，成本为2
--若比较不出来，比较直连交换机bid最小
---比较端口id，端口小，端口id肯定小
3、选择指定端口
一个网段上有一个指定端口
比较三个条件
-根路径成本较低
--所在交换机bid最小
---端口id比较小

根桥上的端口都是指定端口，路径成本为0。
