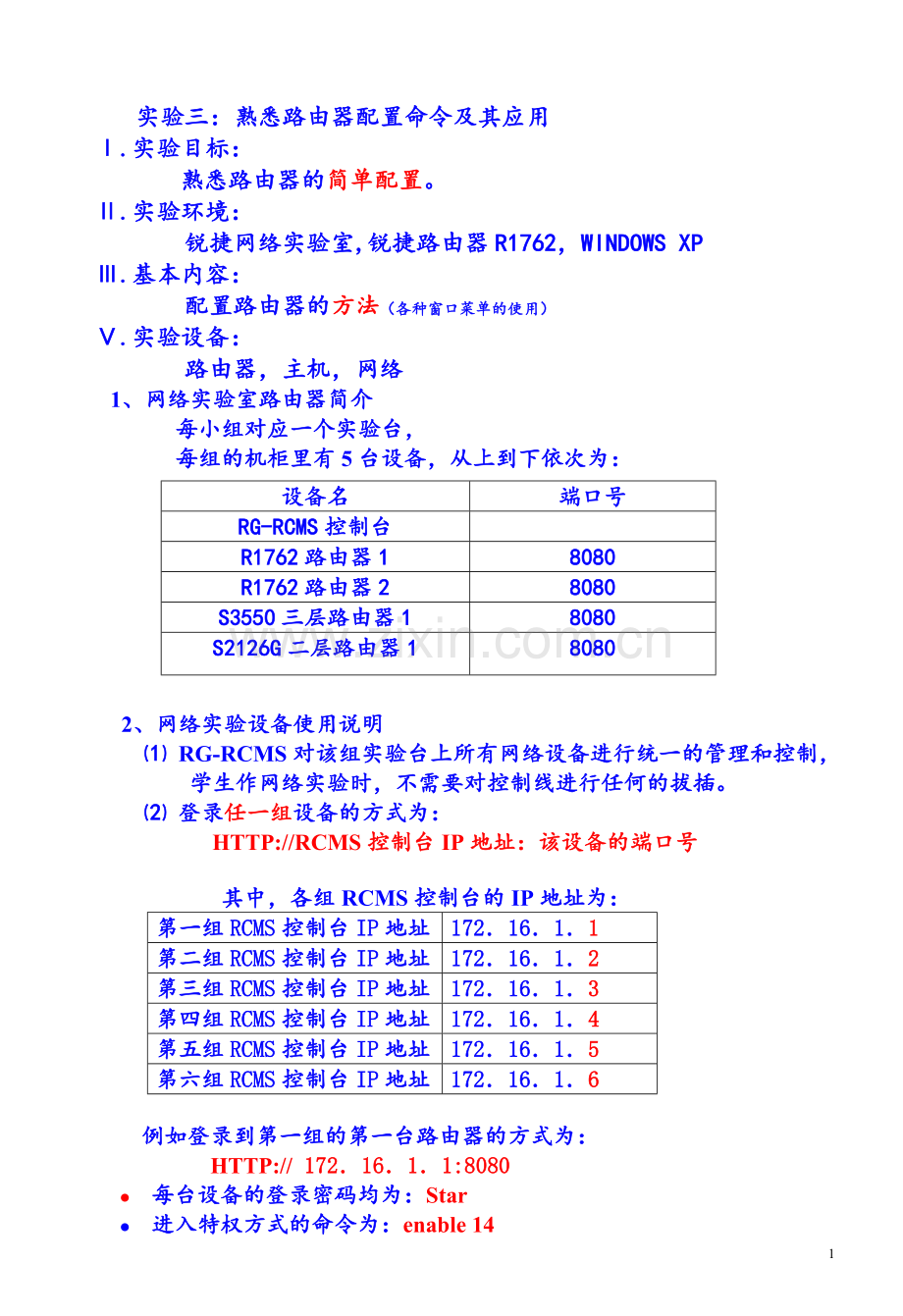

实验三：熟悉路由器配置命令及其应用
Ⅰ.实验目标：
熟悉路由器的简单配置。
Ⅱ.实验环境：
锐捷网络实验室,锐捷路由器R1762，WINDOWS XP
Ⅲ.基本内容：
配置路由器的方法（各种窗口菜单的使用）
Ⅴ.实验设备：
路由器，主机，网络
1、网络实验室路由器简介
每小组对应一个实验台，
每组的机柜里有5台设备，从上到下依次为：
设备名
端口号
RG-RCMS控制台

R1762路由器1
8080
R1762路由器2
8080
S3550三层路由器1
8080
S2126G二层路由器1
8080

2、网络实验设备使用说明
⑴ RG-RCMS对该组实验台上所有网络设备进行统一的管理和控制，学生作网络实验时，不需要对控制线进行任何的拔插。
⑵ 登录任一组设备的方式为：
HTTP://RCMS控制台IP地址：该设备的端口号

其中，各组RCMS控制台的IP地址为：
第一组RCMS控制台IP地址
172．16．1．1
第二组RCMS控制台IP地址
172．16．1．2
第三组RCMS控制台IP地址
172．16．1．3
第四组RCMS控制台IP地址
172．16．1．4
第五组RCMS控制台IP地址
172．16．1．5
第六组RCMS控制台IP地址
172．16．1．6

例如登录到第一组的第一台路由器的方式为：
HTTP:// 172．16．1．1:8080
l 每台设备的登录密码均为：Star
l 进入特权方式的命令为：enable 14

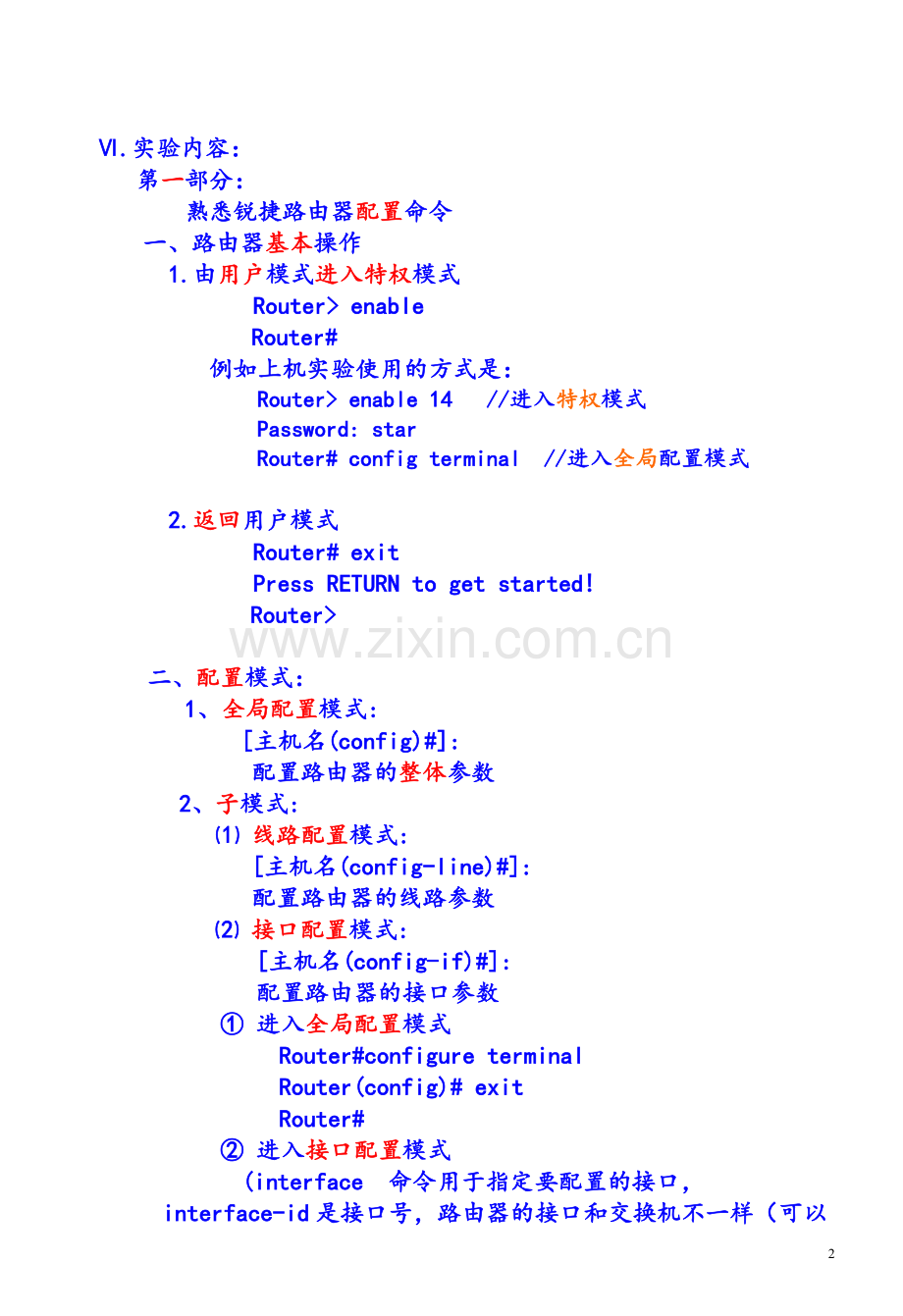

Ⅵ.实验内容：
第一部分：
熟悉锐捷路由器配置命令
一、路由器基本操作
1.由用户模式进入特权模式
Router> enable
Router#
例如上机实验使用的方式是：
Router> enable 14 //进入特权模式
Password: star
Router# config terminal //进入全局配置模式

2.返回用户模式
Router# exit
Press RETURN to get started!
Router>

二、配置模式：
1、全局配置模式:
[主机名(config)#]:
配置路由器的整体参数
2、子模式:
⑴ 线路配置模式:
[主机名(config-line)#]:
配置路由器的线路参数
⑵ 接口配置模式:
[主机名(config-if)#]:
配置路由器的接口参数
① 进入全局配置模式
Router#configure terminal
Router(config)# exit
Router#
② 进入接口配置模式
(interface 命令用于指定要配置的接口，interface-id是接口号，路由器的接口和交换机不一样（可以用show interface 先看一下有什么区别，这里我们选择一个端口来配置ip 地址）
Router(config)# interface interface-id
Router(config-if)#
ip address 192.168.1.1 255.255.255.0
Router(config)# no shutdown (激活端口)
③ 从子模式下直接返回特权模式
Router(config-if)# end
Router#

三、路由器帮助命令操作特点：
1.支持命令简写(按TAB键将命令补充完整)
2.在每种操作模式下直接输入“?”显示该模式下所有的命令
3.命令空格 “?”显示命令参数并对其解释说明
4.字符“?”显示以该字符开头的命令
5.命令历史缓存:
(Ctrl+P)显示上一条命令,
(Ctrl+N)显示下一条命令
6.错误提示信息

附1：help命令详解
要查看帮助系统的一些简要信息，请执行help命令。
help
四：链路封装协议的配置
链路封装协议决定了同步串行口上的帧格式，同步串行口支持5种封装协议：PPP、帧中继(FR)、X.25、HDLC、LAPB。默认为HDLC。
我们必须保证同步串行口发送和接收的是同一种帧，所以相连的两个设备必须使用相同的封装协议。
1、 配置DHLC封装： 锐捷路由器的Serial口默认为DHLC封装。
Ruijie(config)#interface interface-id
Ruijie(config-if)#encapsulation hdlc
interface 命令用于指定要配置的接口，必须是Serial口，interface-id是接口号。
encapsulation hdlc 命令指定该接口采用HDLC协议封装。

2. 配置RIP协议： Ruijie(config)#router rip
Ruijie(config-router)#network network-number
router rip 命令用于启用RIP，并进入RIP的配置模式。
关闭RIP协议：
Ruijie(config)#no router rip
关闭后，本设备的RIP协议将不再工作。
1）、配置默认跳数：
Ruijie(config-router)#default-metric number
默认跳数是指访问本地网络的花费（跳数）。它的取值范围为1~15，缺省值为1。
2）、配置计时器：
Ruijie(config-router)#timers basic update invalid holddown
update：更新时间。是发送更新报文的时间间隔。默认为30秒，有效取值范围是0~2147483647。 invalid：失效时间。是宣布无效的时间间隔。默认为180秒，有效取值范围是1~2147483647。
holddown：清除时间。是对失效项目保持的时间。默认为120秒，有效取值范围是0~2147483647。
3）、配置邻居：
Ruijie(config-router)#neighbor ip-address
4）、设置RIP版本：
Ruijie(config-router)#version version-number version-number的取值为1或2。默认情况下，RIP协议可接收RIPv1和RIPv2的报文，发送RIPv1的报文。用 version 1 命令可设置为仅发送和接收RIPv1的报文，用 version 2 命令可设置为仅发送和接收RIPv2的报文。另外，你也可以用 ip rip send|receive version 命令设置各个接口发送和接收的版本。
