路基接触网基础施工二级交底.doc

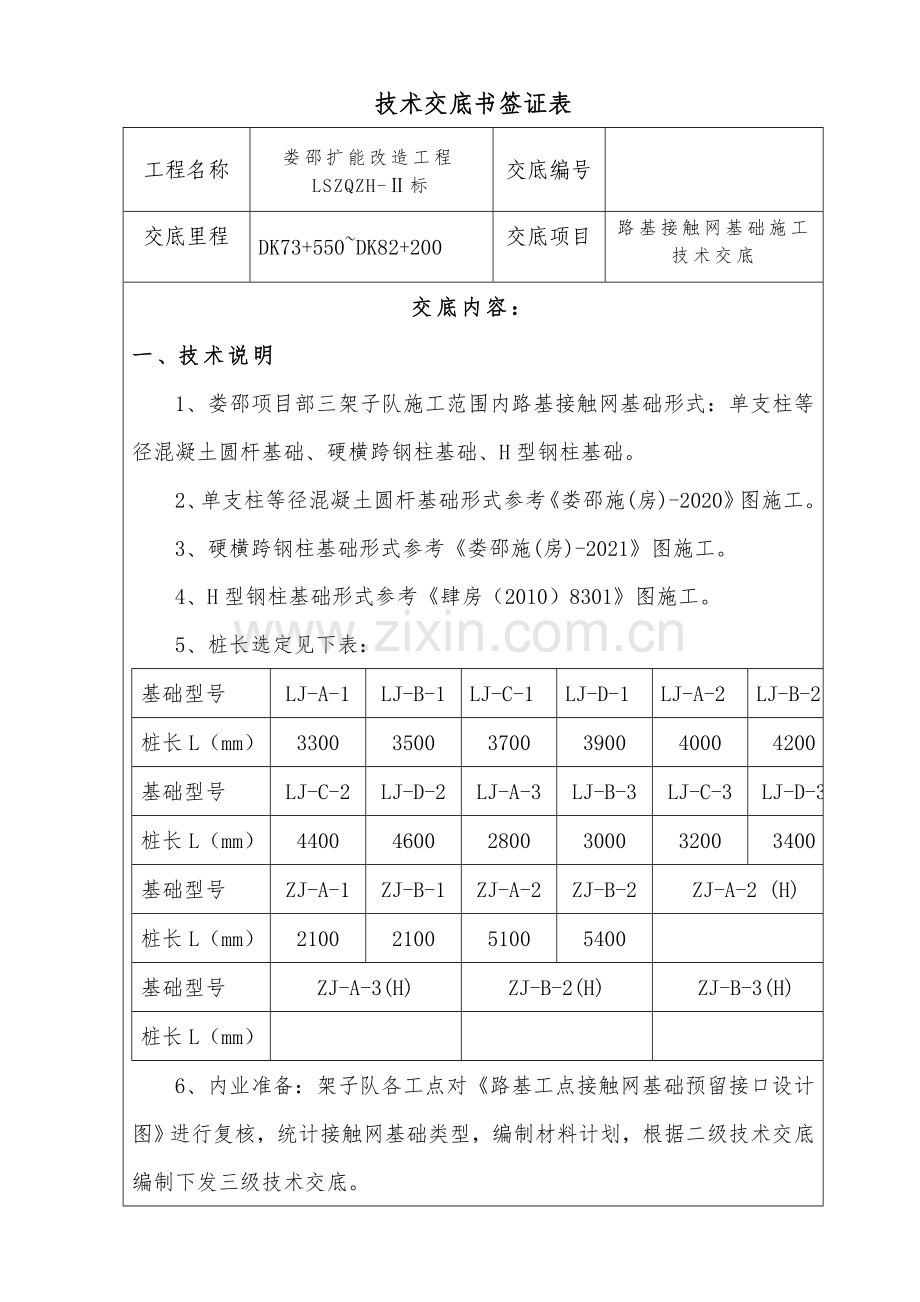

技术交底书签证表
工程名称
娄邵扩能改造工程LSZQZH-Ⅱ标
交底编号

交底里程
DK73+550~DK82+200
交底项目
路基接触网基础施工技术交底
交底内容：
一、技术说明
1、娄邵项目部三架子队施工范围内路基接触网基础形式：单支柱等径混凝土圆杆基础、硬横跨钢柱基础、H型钢柱基础。
2、单支柱等径混凝土圆杆基础形式参考《娄邵施(房)-2020》图施工。
3、硬横跨钢柱基础形式参考《娄邵施(房)-2021》图施工。
4、H型钢柱基础形式参考《肆房（2010）8301》图施工。
5、桩长选定见下表：
基础型号
LJ-A-1
LJ-B-1
LJ-C-1
LJ-D-1
LJ-A-2
LJ-B-2
桩长L（mm）
3300
3500
3700
3900
4000
4200
基础型号
LJ-C-2
LJ-D-2
LJ-A-3
LJ-B-3
LJ-C-3
LJ-D-3
桩长L（mm）
4400
4600
2800
3000
3200
3400
基础型号
ZJ-A-1
ZJ-B-1
ZJ-A-2
ZJ-B-2
ZJ-A-2 (H)
桩长L（mm）
2100
2100
5100
5400

基础型号
ZJ-A-3(H)
ZJ-B-2(H)
ZJ-B-3(H)
桩长L（mm）

6、内业准备：架子队各工点对《路基工点接触网基础预留接口设计图》进行复核，统计接触网基础类型，编制材料计划，根据二级技术交底编制下发三级技术交底。

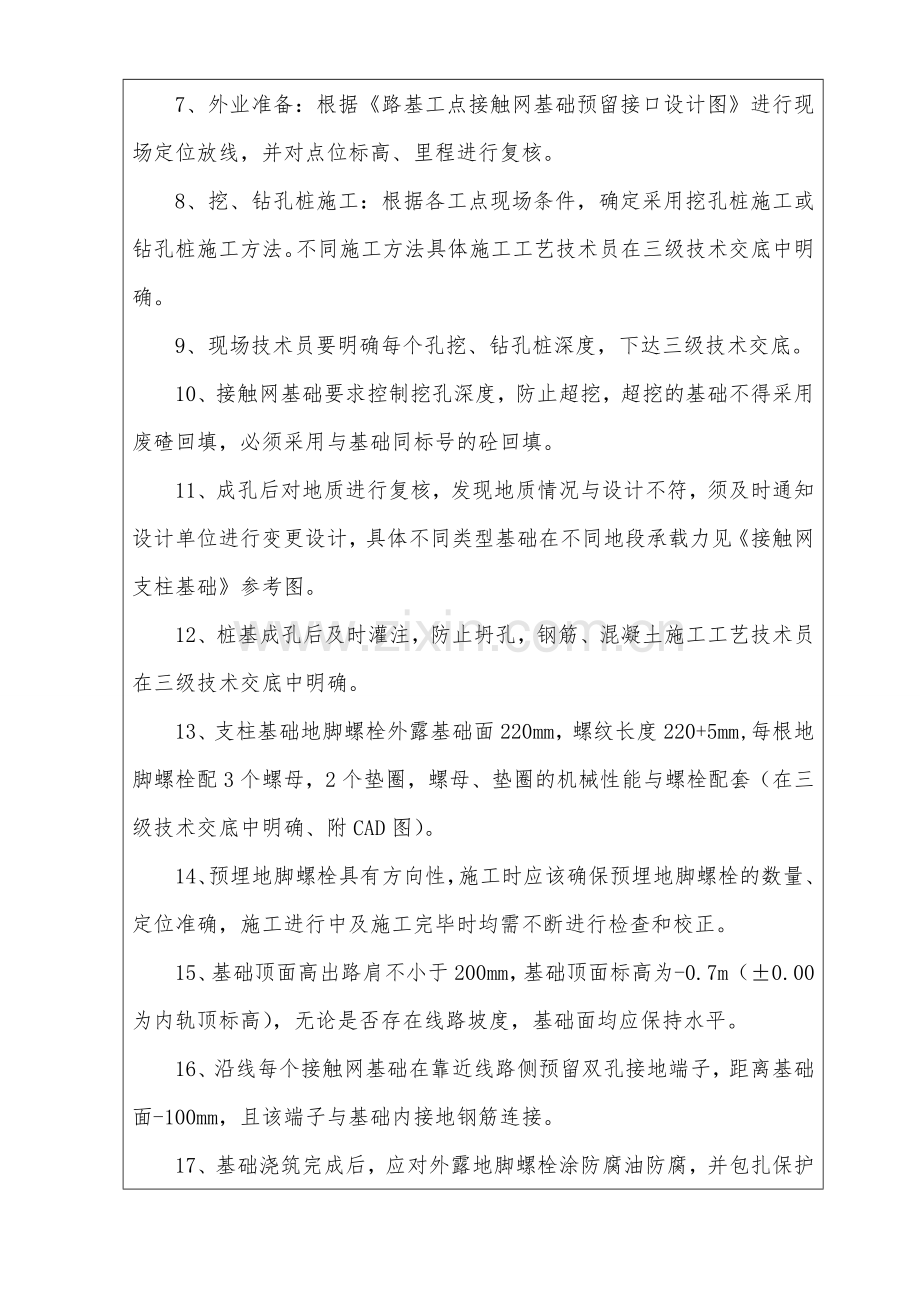

7、外业准备：根据《路基工点接触网基础预留接口设计图》进行现场定位放线，并对点位标高、里程进行复核。
8、挖、钻孔桩施工：根据各工点现场条件，确定采用挖孔桩施工或钻孔桩施工方法。不同施工方法具体施工工艺技术员在三级技术交底中明确。
9、现场技术员要明确每个孔挖、钻孔桩深度，下达三级技术交底。
10、接触网基础要求控制挖孔深度，防止超挖，超挖的基础不得采用废碴回填，必须采用与基础同标号的砼回填。
11、成孔后对地质进行复核，发现地质情况与设计不符，须及时通知设计单位进行变更设计，具体不同类型基础在不同地段承载力见《接触网支柱基础》参考图。
12、桩基成孔后及时灌注，防止坍孔，钢筋、混凝土施工工艺技术员在三级技术交底中明确。
13、支柱基础地脚螺栓外露基础面220mm，螺纹长度220+5mm,每根地脚螺栓配3个螺母，2个垫圈，螺母、垫圈的机械性能与螺栓配套（在三级技术交底中明确、附CAD图）。
14、预埋地脚螺栓具有方向性，施工时应该确保预埋地脚螺栓的数量、定位准确，施工进行中及施工完毕时均需不断进行检查和校正。
15、基础顶面高出路肩不小于200mm，基础顶面标高为-0.7m（±0.00为内轨顶标高），无论是否存在线路坡度，基础面均应保持水平。
16、沿线每个接触网基础在靠近线路侧预留双孔接地端子，距离基础面-100mm，且该端子与基础内接地钢筋连接。
17、基础浇筑完成后，应对外露地脚螺栓涂防腐油防腐，并包扎保护物防止螺栓被破坏。
18、若发现该技术交底有疑问，请及时与工程部联系，联系人：余美祖，电话：[phone]。
二、质量要求
1、预留地脚螺栓应考虑线路的坡度，应保证施工完成后地脚螺栓处于铅垂状态，其垂直度误差±1mm，地脚螺栓间距误差±1mm，螺栓对角间距误差±1.5mm，基础中心距线路中心距离误差+50mm,-0mm。
三、安全措施
1、若采用挖孔桩施工，严格按钢筋混凝土护壁支护，严禁出现支护不及时现象，每开挖1米深必须进行一次支护。
2、靠既有线边施工时应在既有线旁设位移沉降观测点，每天观测不得小于3次，如发现观测结果发现异常，应立即停工察明原因后方可继续施工。
3、在既有线旁施工时，请严格按广铁集团既有线施工相关文件执行。
4、大型机械施工，必须一人一机防护。
5、相关施工人员必须经过安全培训后方可上岗。
6、注意用电安全，电线不能直接敷设在地面上，应采取架空措施。配电箱加锁。
7、泥浆池四周应设置防护栏杆。
8、临近既有线钻孔桩施工时现场必须有领工员、安全员、技术员、监理员、现场盯控人员等有关人员把关。
9、接触网基础成孔后不能及时灌注的应做好基坑的安全围护工作，并应避免施工用水或雨水进入孔内。
10、施工现场按文明施工要求进行布设，现场道路平整、坚实、保持通畅，设相应的安全警示标志。
四、环保要求
1、孔渣清理倒在配合运输的自卸汽车上，不得散落在路基级配碎石上，防止污染。
2、场地要进行合理规划、现场管理要有序，现场道路要畅通，无积水、坑陷，电线路及配电箱敷设整洁、规范。
3、施工时尽量将音量降低，不破坏施工周围以外的花草树木，对于运输易起粉尘的施工材料采取遮盖或适当晒水方法，降低粉尘对空气的污染。施工时还需避免工地照明的强光照射居民住宅，对于施工期间各类设备和材料妥善保管。
4、施工过程中，任何施工杂物及垃圾应按项目部现场管理人员的指示集中堆放或清运出现场。

交底人

复核人

接底人

日 期

技术交底签证表
施工单位
中铁七局娄邵项目部综合三队
交底内容
DK73+550-DK82+200路基接触网基础技术交底
交底人

审核人

接底人
见下表
序号
接底人姓名
职务
日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17
