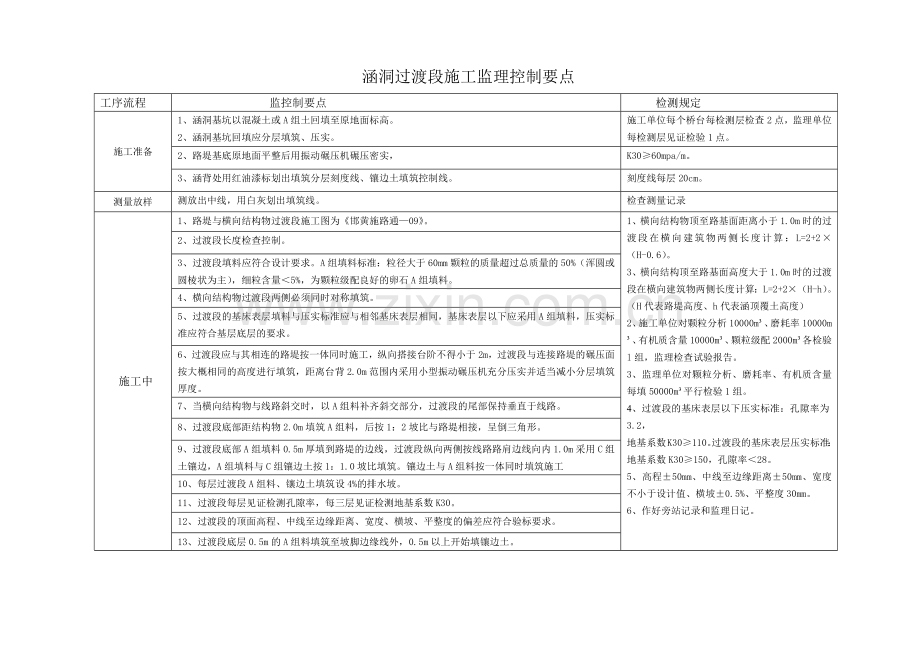

涵洞过渡段施工监理控制要点
工序流程
监控制要点
检测规定
施工准备
1、涵洞基坑以混凝土或A组土回填至原地面标高。
2、涵洞基坑回填应分层填筑、压实。
施工单位每个桥台每检测层检查2点，监理单位每检测层见证检验1点。
2、路堤基底原地面平整后用振动碾压机碾压密实，
K30≥60mpa/m。
3、涵背处用红油漆标划出填筑分层刻度线、镶边土填筑控制线。
刻度线每层20cm。
测量放样
测放出中线，用白灰划出填筑线。
检查测量记录
施工中
1、路堤与横向结构物过渡段施工图为《邯黄施路通—09》。
1、横向结构物顶至路基面距离小于1.0m时的过渡段在横向建筑物两侧长度计算：L=2+2×（H-0.6）。
3、横向结构顶至路基面高度大于1.0m时的过渡段在横向建筑物两侧长度计算：L=2+2×（H-h）。（H代表路堤高度、h代表涵顶覆土高度）
2、施工单位对颗粒分析10000m³、磨耗率10000m³、有机质含量10000m³、颗粒级配2000m³各检验l组，监理检查试验报告。
3、监理单位对颗粒分析、磨耗率、有机质含量每填50000m³平行检验1组。
4、过渡段的基床表层以下压实标准：孔隙率为3.2，
地基系数K30≥110。过渡段的基床表层压实标准：地基系数K30≥150，孔隙率＜28。
5、高程±50mm、中线至边缘距离±50mm、宽度不小于设计值、横坡±0.5%、平整度30mm。
6、作好旁站记录和监理日记。
2、过渡段长度检查控制。
3、过渡段填料应符合设计要求。A组填料标准：粒径大于60mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主），细粒含量＜5%，为颗粒级配良好的卵石A组填料。
4、横向结构物过渡段两侧必须同时对称填筑。
5、过渡段的基床表层填料与压实标准应与相邻基床表层相同，基床表层以下应采用A组填料，压实标准应符合基层底层的要求。
6、过渡段应与其相连的路堤按一体同时施工，纵向搭接台阶不得小于2m，过渡段与连接路堤的碾压面按大概相同的高度进行填筑，距离台背2.0m范围内采用小型振动碾压机充分压实并适当减小分层填筑厚度。
7、当横向结构物与线路斜交时，以A组料补齐斜交部分，过渡段的尾部保持垂直于线路。
8、过渡段底部距结构物2.0m填筑A组料，后按1：2坡比与路堤相接，呈倒三角形。
9、过渡段底部A组填料0.5m厚填到路堤的边线，过渡段纵向两侧按线路路肩边线向内1.0m采用C组土镶边，A组填料与C组镶边土按1：1.0坡比填筑。镶边土与A组料按一体同时填筑施工
10、每层过渡段A组料、镶边土填筑设4%的排水坡。
11、过渡段每层见证检测孔隙率，每三层见证检测地基系数K30。
12、过渡段的顶面高程、中线至边缘距离、宽度、横坡、平整度的偏差应符合验标要求。
13、过渡段底层0.5m的A组料填筑至坡脚边缘线外，0.5m以上开始填镶边土。
