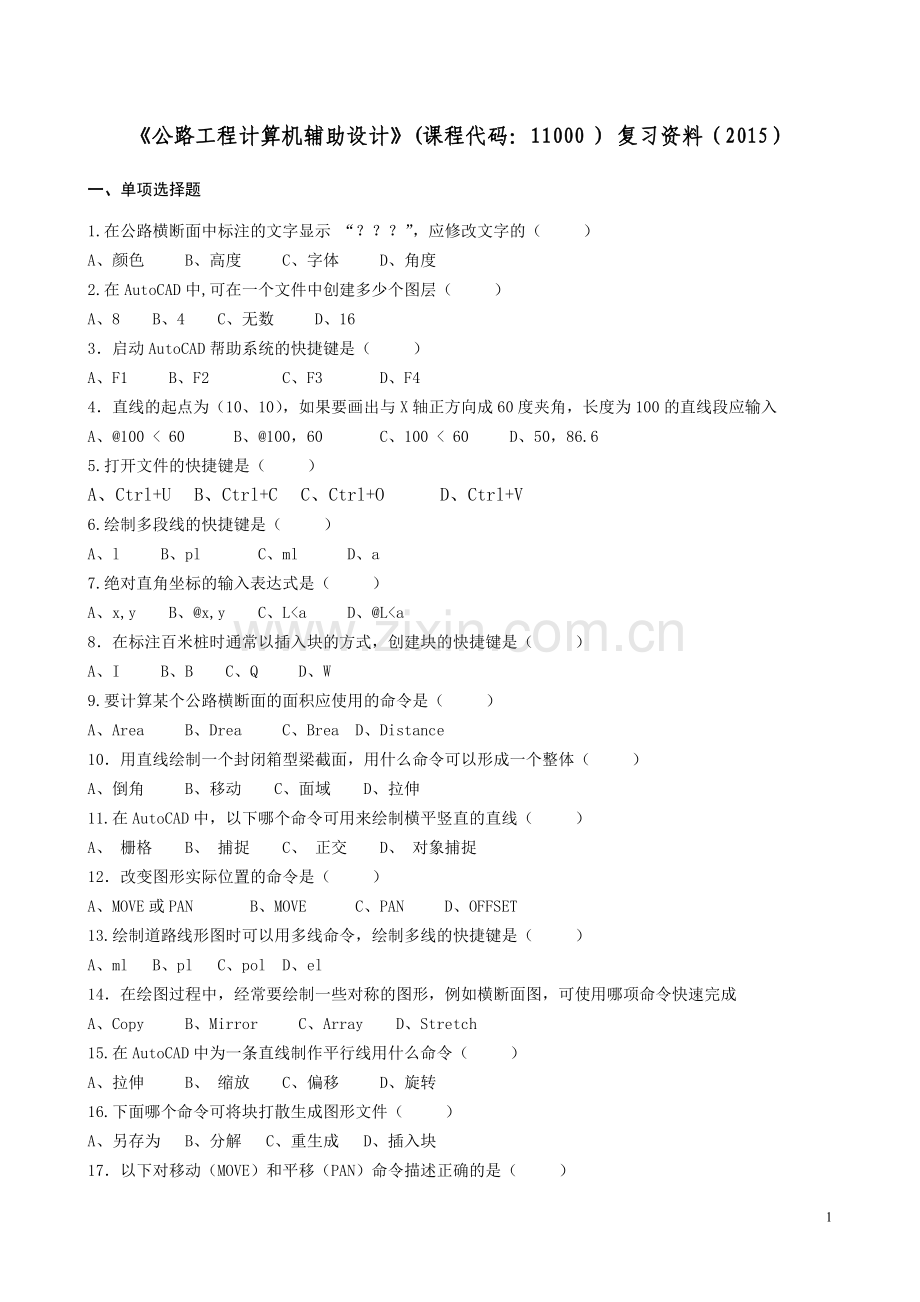

《公路工程计算机辅助设计》复习资料.doc

《公路工程计算机辅助设计》(课程代码：11000 ) 复习资料（2015）
一、单项选择题
1.在公路横断面中标注的文字显示 “？？？”，应修改文字的（ ）
A、颜色 B、高度 C、字体 D、角度
2.在AutoCAD中,可在一个文件中创建多少个图层（ ）
A、8 B、4 C、无数 D、16
3．启动AutoCAD帮助系统的快捷键是（ ）
A、F1 B、F2 C、F3 D、F4
4．直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入
A、@100 < 60 B、@100，60 C、100 < 60 D、50，86.6
5.打开文件的快捷键是（ ）
A、Ctrl+U B、Ctrl+C C、Ctrl+O D、Ctrl+V
6.绘制多段线的快捷键是（ ）
A、l B、pl C、ml D、a
7.绝对直角坐标的输入表达式是（ ）
A、x,y B、@x,y C、L<a D、@L<a
8．在标注百米桩时通常以插入块的方式，创建块的快捷键是（ ）
A、I B、B C、Q D、W
9.要计算某个公路横断面的面积应使用的命令是（ ）
A、Area B、Drea C、Brea D、Distance
10．用直线绘制一个封闭箱型梁截面，用什么命令可以形成一个整体（ ）
A、倒角 B、移动 C、面域 D、拉伸
11.在AutoCAD中，以下哪个命令可用来绘制横平竖直的直线（ ）
A、 栅格 B、 捕捉 C、 正交 D、 对象捕捉
12．改变图形实际位置的命令是（ ）
A、MOVE或PAN B、MOVE C、PAN D、OFFSET
13.绘制道路线形图时可以用多线命令，绘制多线的快捷键是（ ）
A、ml B、pl C、pol D、el
14．在绘图过程中，经常要绘制一些对称的图形，例如横断面图，可使用哪项命令快速完成
A、Copy B、Mirror C、Array D、Stretch
15.在AutoCAD中为一条直线制作平行线用什么命令（ ）
A、拉伸 B、 缩放 C、偏移 D、旋转
16.下面哪个命令可将块打散生成图形文件（ ）
A、另存为 B、分解 C、重生成 D、插入块

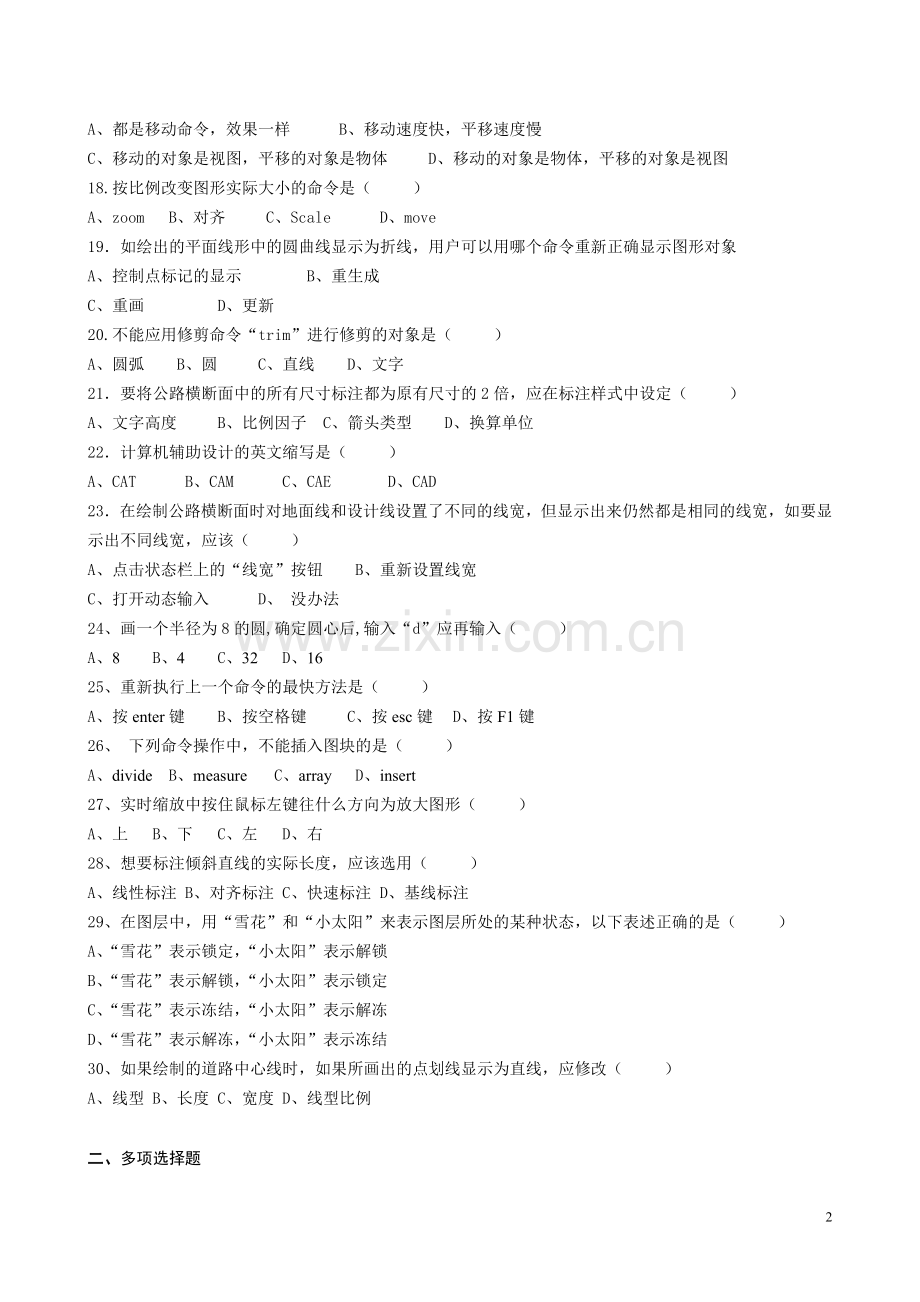

17．以下对移动（MOVE）和平移（PAN）命令描述正确的是（ ）
A、都是移动命令，效果一样 B、移动速度快，平移速度慢
C、移动的对象是视图，平移的对象是物体 D、移动的对象是物体，平移的对象是视图
18.按比例改变图形实际大小的命令是（ ）
A、zoom B、对齐 C、Scale D、move
19．如绘出的平面线形中的圆曲线显示为折线，用户可以用哪个命令重新正确显示图形对象
A、控制点标记的显示 B、重生成
C、重画 D、更新
20.不能应用修剪命令“trim”进行修剪的对象是（ ）
A、圆弧 B、圆 C、直线 D、文字
21．要将公路横断面中的所有尺寸标注都为原有尺寸的2倍，应在标注样式中设定（ ）
A、文字高度 B、比例因子 C、箭头类型 D、换算单位
22．计算机辅助设计的英文缩写是（ ）
A、CAT B、CAM C、CAE D、CAD
23．在绘制公路横断面时对地面线和设计线设置了不同的线宽，但显示出来仍然都是相同的线宽，如要显示出不同线宽，应该（ ）
A、点击状态栏上的“线宽”按钮 B、重新设置线宽
C、打开动态输入 D、 没办法
24、画一个半径为8的圆,确定圆心后,输入“d”应再输入（ ）
A、8 B、4 C、32 D、16
25、重新执行上一个命令的最快方法是（ ）
A、按enter键 B、按空格键 C、按esc键 D、按F1键
26、 下列命令操作中，不能插入图块的是（ ）
A、divide B、measure C、array D、insert
27、实时缩放中按住鼠标左键往什么方向为放大图形（ ）
A、上 B、下 C、左 D、右
28、想要标注倾斜直线的实际长度，应该选用（ ）
A、线性标注 B、对齐标注 C、快速标注 D、基线标注
29、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是（ ）
A、“雪花”表示锁定，“小太阳”表示解锁
B、“雪花”表示解锁，“小太阳”表示锁定
C、“雪花”表示冻结，“小太阳”表示解冻
D、“雪花”表示解冻，“小太阳”表示冻结
30、如果绘制的道路中心线时，如果所画出的点划线显示为直线，应修改（ ）
A、线型 B、长度 C、宽度 D、线型比例

二、多项选择题
1.AutoCAD中文版的工作界面组成中包括以下哪几个选项（ ）
A、标题栏 B、命令行与命令窗口 C、菜单栏 D、绘图窗口
2. 有关图层的删除正确的描述是（ ）
A、0层不能删 B、当前层不能删
C、包含对象的图层不能删 D、锁定的图层不能删
3.利用对象捕捉模式，可以轻松的捕捉到以下哪些特殊点（ ）
A、中点 B、端点 C、圆心 D、交点
4.下列哪些属于文字的对正方式（ ）
A、左上 B、对齐 C、调整 D、中间
5.下列命令中属于编辑命令的有（ ）
A、scale B、trim C、extend D、Limits
6.打开一个已有的AutoCAD图形文件，可以采用以下哪些方式（ ）
A、点击菜单栏中的文件选项，选择打开文件
B、直接双击图形文件
C、在命令行输入“open”命令，选择打开文件
D、在命令行输入“QUIT”命令
7.在AutoCAD中文本标注的类型有（ ）
A、单行文本 B、多行文本 C、文本框 D、艺术字
8.用Lengthen拉长对象时，可用的参数项有（ ）
A、增量 B、百分数 C、全部 D、动态
9.一个完整的尺寸标注由哪些部分组成（ ）
A、尺寸线 B、尺寸界线 C、文本 D、箭头
10.下面属于绘图命令的有（ ）
A、射线 B、删除 C、圆 D、多段线
11、下列哪些属于“图案填充”命令中的参数（ ）
A、角度 B、关联 C、比例 D、孤岛检测样式
12、用缩放命令“scale”缩放对象时（ ）
A、可以只在X轴方向上缩放 B、可以通过参照长度和指定的新长度确定
C、基点可以选择在对象之外 D、可以缩放小数倍
13、对图形进行连续标注需要指定标注的（ ）
A、中点 B、原点坐标 C、基线 D、插入点
14、在AutoCAD中给一个对象指定颜色的方法有（ ）
A、通过对象特性工具栏直接指定颜色 B、随层“ByLayer”
C、随块“ByBlock” D、随机颜色

三、判断题
1.AutoCAD的绘图背景颜色是不可以被更改的。（ ）
2.正交模式和极轴追踪模式可以同时打开。
3.特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。（ ）
4.画线（Line）命令是一个连续命令。（ ）
5.用旋转命令“rotate”旋转对象时，基点的位置不能选在对象之外。
6.在AutoCAD中图块做好后，在插入时，是不可以放大或旋转的。（ ）
7.在AutoCAD中倒直角的命令是chA。
8．在AutoCAD中使用PAN命令，不会改变显示图形的实际位置。（ ）
9.在AutoCAD中,在没有任何标注的情况下，也可以用基线和连续标注。（ ）
10．“多行文字”和“单行文字”都是创建文字对象，本质是一样的。
11．在AutoCAD中，一个图层上只能画一种线型。
12.在AutoCAD中默认图层为0层，它是可以删除的。（ ）
13.在执行命令时经常在命令窗口出现尖括号“< >”,尖括号内出现的是默认值或当前值。
14.公路平面图中的百米桩可以用“定距等分”命令来实现。
15.缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小，可以互换使用。
16..在AutoCAD中用DT命令写的多行文本,每行文本成为一图元可独立进行编辑。（ ）
17.COPY命令产生对象的拷贝，而保持原对象不变。（ ）
18.多线是由平行线组成的对象，平行线的数量只能设置为两条。
19、填充区域内的封闭区域被称作孤岛。（ ）
20、用偏移命令“offset”偏移对象时,原对象某些特征可能在偏移后消失。（ ）
四、简答题
1、AutoCAD的坐标系有几种？点的坐标输入方式分为几种？
2.在AutoCAD中输入命令的方式有哪几种？
3、 为何在状态栏的“对象捕捉”选中的情况下，出现特殊点无法捕捉的现象？应如何解决？
4.为何用点的等分时，没有出现点？ 如何解决这个问题？
5、在绘制平面图形时，如何将独立的直线部分和曲线部分合并成一条多段线，以便于进行定距等分标注百米桩，简述其步骤。
6、AutoCAD广泛应用于那些领域？请列出至少6个领域。
7、重画和重生成有是什么区别？ 圆在放大时，出现多边形的情况用哪个命令解决？写出操作方法。
8.简述AutoCAD中复制对象的几种方式，并写出其命令。
9、使用多段线（PLINE）命令绘制的折线和用直线（LINE）命令绘制的折线段完全等效吗？两者有何区别？
10.简述选择对象的方式有哪些？并简单叙述这些方法的区别。
