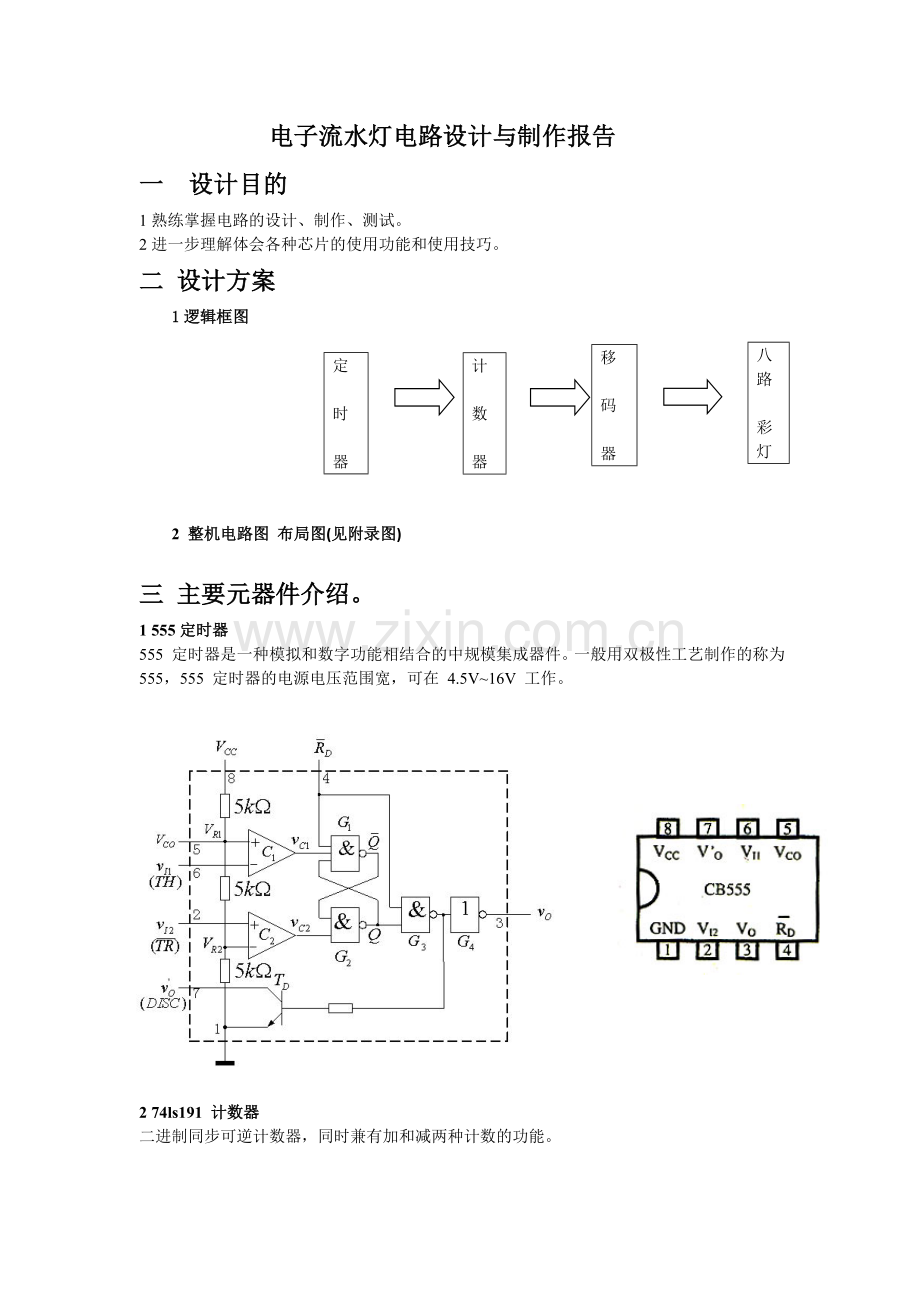

电子流水灯电路设计与制作报告
一 设计目的
1熟练掌握电路的设计、制作、测试。
2进一步理解体会各种芯片的使用功能和使用技巧。
二 设计方案
1逻辑框图
八
路

彩
灯
移

码

器

定

时

器
计

数

器

2 整机电路图 布局图(见附录图)

三 主要元器件介绍。
1 555定时器
555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555，555 定时器的电源电压范围宽，可在 4.5V~16V 工作。

2 74ls191 计数器
二进制同步可逆计数器，同时兼有加和减两种计数的功能。

74ls191 计数器逻辑电路图

3 74ls138
3-8译码器

74ls138

逻辑电路图
四 焊接与调试
1焊接步骤
（1）清洁烙铁头： 要求烙铁头保持干净，无焊渣等氧化物。
（2）加热焊接部位： 用适当的力将烙铁头压在加热的部位。烙铁与铜箔之间角度为 40 度至 60 度左右。对于在印制板上焊接元器件来说，要 注意使烙铁头同时接触两个被焊接物。使其受热均匀。对于，热容量小的焊件，如印制板上较细导线的连接，可以直接 省略。加热时，应该让焊件上需要焊锡浸润的各部分均匀受热，而不是仅仅加热焊件的一部分，更不要采用烙铁对焊件 增加压力的办法，以免造成损坏或不易觉察的隐患。
（3）供应焊锡： 先在铜箔与元件的供有点加微量焊锡，为提高导热性，如有 管脚的话，再给管脚的切段面加微量焊锡，覆盖即可，目的 防止氧化。因为焊锡由低温向高温流动的性质，所以离烙铁头较远处慢慢注入焊锡丝，并调整供给的量及速度，注意不要供给 烙铁头上。烙铁头必须放在能对铜箔和元件同时加热的部位，根据铜箔的大小材质，铜箔和元件大的，烙铁头的接触面积大，反之烙铁头接触面积小，这样可使铜箔和元件在同一时 间达到同一温度。
（4）抽出焊锡： 当焊丝熔化一定量后，立即向左上 45°方向移开焊丝。
2 调试方法
接上+5v的电源进行调试。
3在调试过程中，发现八盏灯只有一盏是亮的，仔细检查后，发现有一条线路是断开的，修补后，再次调试，一切正常。
五 设计总结与体会
通过多日的设计修改，，一方面增长了知识，另一方面增强了动手能力，更主要的是学会了做事要细心，总之，感觉收货很多。
附录一 元件清单

元器件名称
型号
数量
定时器
555定时器
1
计数器
74LS191
1
译码器
74LS138
1
开关
无
1
电容
47uf 0.01uf
47ufx1 0.01ufx1
电阻
10k
2
电阻
100
10
LED灯
红色

插座

3
多孔板
无
1

附录二 作品图

秒脉冲发生电路
可逆的顺序脉冲发生电路
