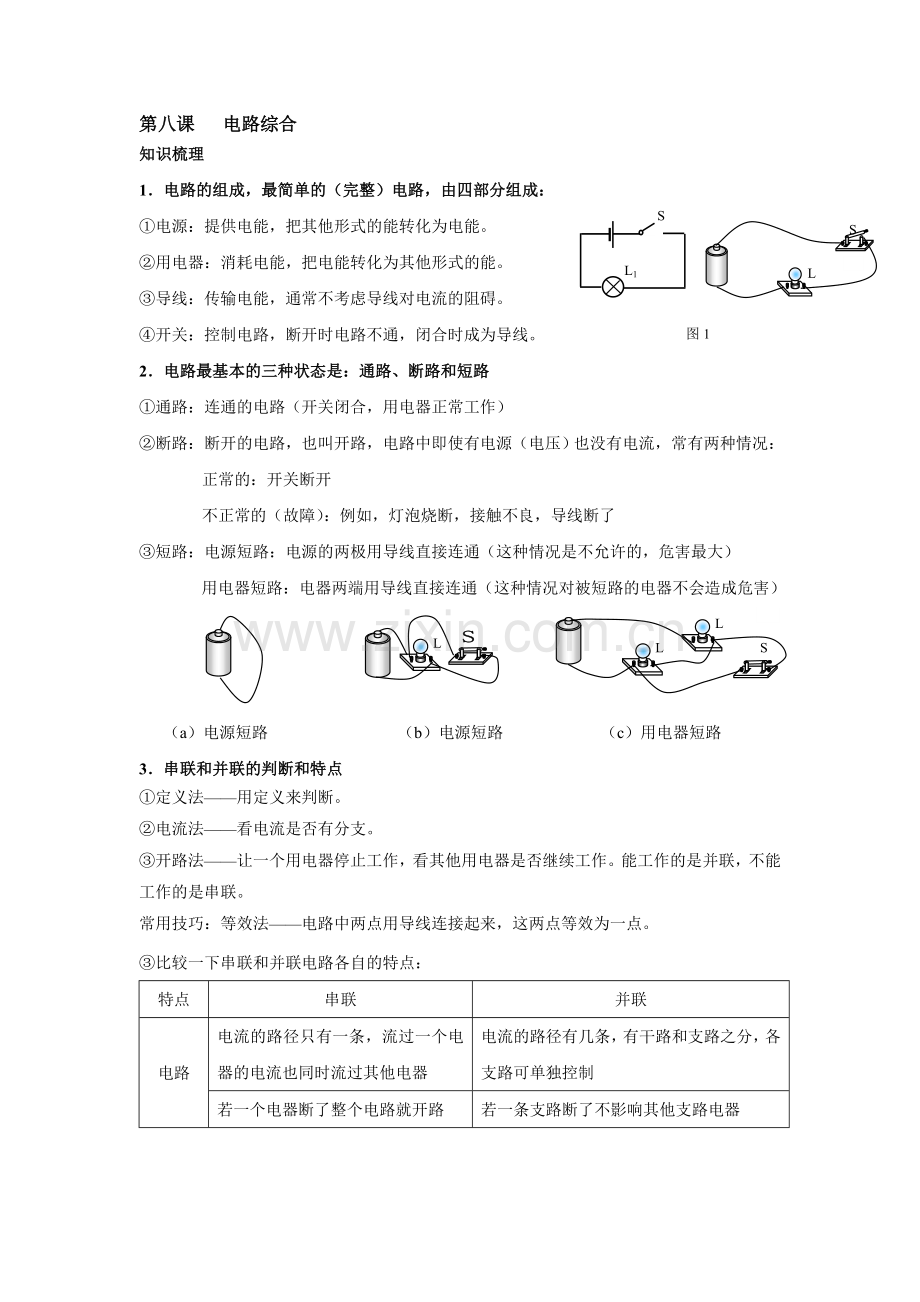

第八课 电路综合
知识梳理
L1
S
L2
S1
图1
1．电路的组成，最简单的（完整）电路，由四部分组成：
①电源：提供电能，把其他形式的能转化为电能。
②用电器：消耗电能，把电能转化为其他形式的能。
③导线：传输电能，通常不考虑导线对电流的阻碍。
④开关：控制电路，断开时电路不通，闭合时成为导线。
2．电路最基本的三种状态是：通路、断路和短路
①通路：连通的电路（开关闭合，用电器正常工作）
②断路：断开的电路，也叫开路，电路中即使有电源（电压）也没有电流，常有两种情况：
正常的：开关断开
不正常的（故障）：例如，灯泡烧断，接触不良，导线断了
③短路：电源短路：电源的两极用导线直接连通（这种情况是不允许的，危害最大）
用电器短路：电器两端用导线直接连通（这种情况对被短路的电器不会造成危害）
L2
L2
L2
S1

（a）电源短路 （b）电源短路 （c）用电器短路
3．串联和并联的判断和特点
①定义法——用定义来判断。
②电流法——看电流是否有分支。
③开路法——让一个用电器停止工作，看其他用电器是否继续工作。能工作的是并联，不能工作的是串联。
常用技巧：等效法——电路中两点用导线连接起来，这两点等效为一点。
③比较一下串联和并联电路各自的特点：
特点
串联
并联
电路
电流的路径只有一条，流过一个电器的电流也同时流过其他电器
电流的路径有几条，有干路和支路之分，各支路可单独控制
若一个电器断了整个电路就开路
若一条支路断了不影响其他支路电器
若一个电器短路其他电器中仍然可以有电流通过
若一条支路短路，就造成电源短路，其他支路电器都不会有电流流过
电流
I=I1=I2
I=I1+I2
电压
U=U1+U2
U=U1=U2

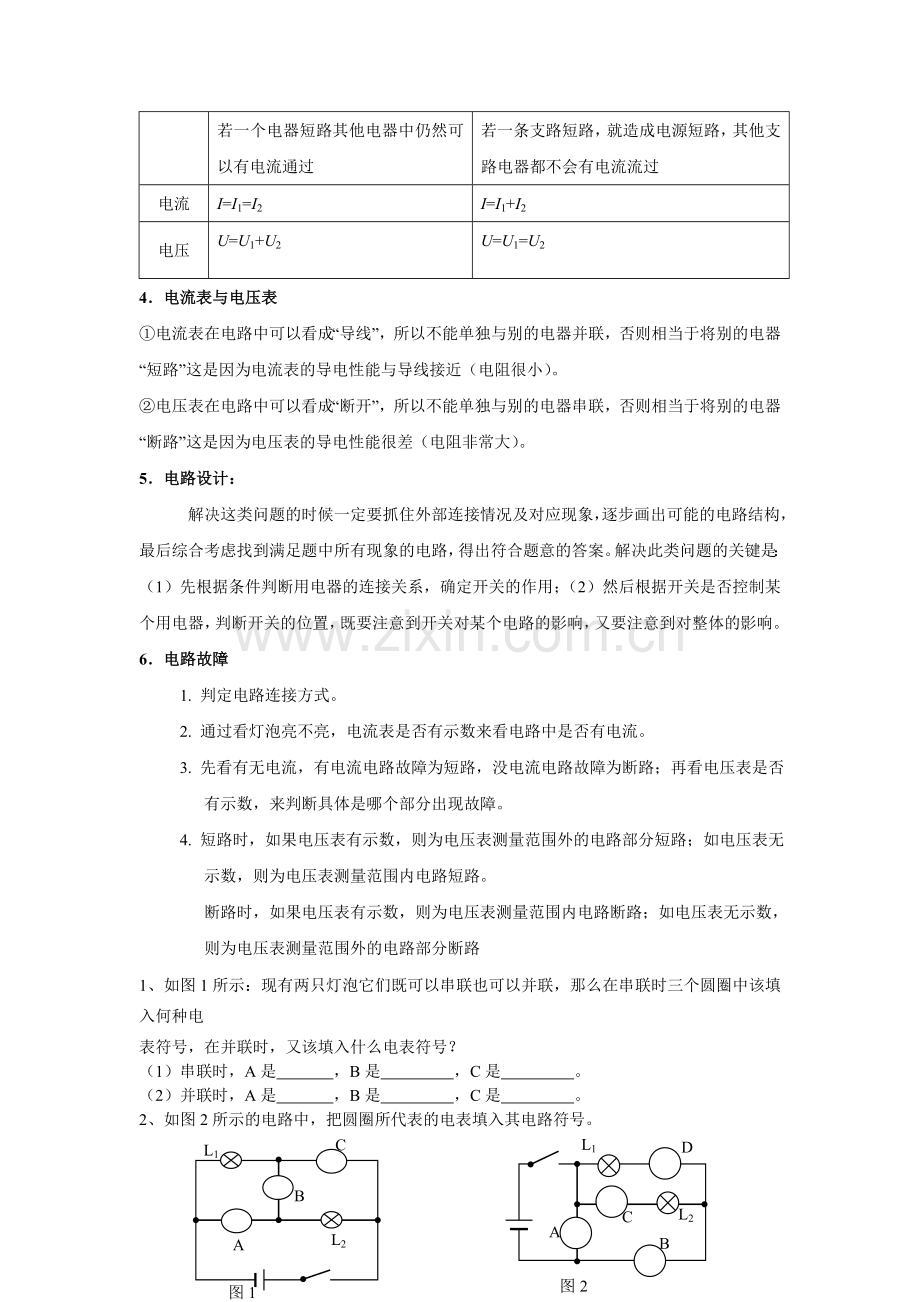

4．电流表与电压表
①电流表在电路中可以看成“导线”，所以不能单独与别的电器并联，否则相当于将别的电器“短路”这是因为电流表的导电性能与导线接近（电阻很小）。
②电压表在电路中可以看成“断开”，所以不能单独与别的电器串联，否则相当于将别的电器“断路”这是因为电压表的导电性能很差（电阻非常大）。
5．电路设计：
解决这类问题的时候一定要抓住外部连接情况及对应现象，逐步画出可能的电路结构，最后综合考虑找到满足题中所有现象的电路，得出符合题意的答案。解决此类问题的关键是：（1）先根据条件判断用电器的连接关系，确定开关的作用；（2）然后根据开关是否控制某个用电器，判断开关的位置，既要注意到开关对某个电路的影响，又要注意到对整体的影响。
6．电路故障
1. 判定电路连接方式。
2. 通过看灯泡亮不亮，电流表是否有示数来看电路中是否有电流。
3. 先看有无电流，有电流电路故障为短路，没电流电路故障为断路；再看电压表是否有示数，来判断具体是哪个部分出现故障。
4. 短路时，如果电压表有示数，则为电压表测量范围外的电路部分短路；如电压表无示数，则为电压表测量范围内电路短路。
断路时，如果电压表有示数，则为电压表测量范围内电路断路；如电压表无示数，则为电压表测量范围外的电路部分断路
1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电
表符号，在并联时，又该填入什么电表符号？
（1）串联时，A是 ，B是 ，C是 。
（2）并联时，A是 ，B是 ，C是 。
2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
L1
L2

A
B
C
图1
图2
B
L2
L1

A

C
D
L
V2
A1
A2
V1
R

3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是
（2）电流表A1测通过 的电流。
（3）电流表A2测通过 的电流。
（4）电压表测量V1测 两端的电压。
（5）电压表测量V2测 两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
A、 闭合开关S1和S2，断开S3，则L1、L2的连接方式是 ，发光情况是L1 ，L2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
B、 闭合开关S3，断开S1和S2，则L1、L2的连接方式是 ，发光情况是L1 ，L2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
C、 闭合开关S2和S3，断开S1，则L1是 路 ，L2是 路，发光情况是L1 ，L2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。
D、 闭合开关S1、S2和S3，则电路是 ，发光情况是L1 ，L2 ，电流表的示数是 电压表的示数是 。
A
V
L1
L2
S1
S2
S3

5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是 联，电流表A测通过 的电流。电压表V测量
两端的电压。
（2）如图2，电灯L1、L2是 联，电流表A测通过 的电流。电压表V
测量 两端的电压。
（3）如图3，电灯L1、L2是 联，电流表A测通过 的电流。电压表V1测量 两端的电压，电压表V2测量 两端的电压。
S
L1
L2
V
A
图2
L2
V
L1
图1
A
V1
V2
L1
L2
图3

（4）如图4，电灯L1、L2是 联，电流表A测通过 的电流。电压表V测量
两端的电压。
（5）如图5，电灯L1、L2是 联，电流表A测通过 的电流。电压表V1
测量 两端的电压。电压表V2测量 两端的电压。
（6）如图6，电阻R1、R2是 联，电流表A1测通过 的电流，电流表A2测通过 的电流。电压表V1测量 两端的电压，电压表V2测量 两端的电压，电压表V测量 两端的电压。
图4
V
A
L3
L2
L1
P
V1
V2
A1
A2
V
R1
R2
图6
L1
L2
L3
V1
V2
A
图5

1、如图1，电灯L1、L2是 联，电流表A1测量通过 的电流，电流表A2测通过 的电流，电压表V测量 两端的电压。
2、如图2，电灯L1、L2是 联，电流表A测量通过 的电流，电压表V1测量 两端的电压。电压表V2测量 两端的电压。
图1
V
A2
A1
L1
L2
图2
L2
V2
V1
A
L1

课堂精讲例题
例1、一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（　　）
故障现象
可能原因
检修方法
灯泡不亮
1、灯泡的灯丝断了
换新灯泡
2、灯头内的电线断了
换新线并接好
3、灯头、开关等处的接线松动，接触不良
检查加固
A.短路 B.通路 C.断路 D.支路
针对练习、如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）

A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
例2、如图所示电路中，当开关S1、S2均闭合后，则（　　）

A．L1、L2都能发光 B．L1、L2都不能发光
C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光

针对练习：如图所示的电路中，若开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮。由此可以判断（　　）
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路

例3、下图中的四幅电路图，能正确表示右图中实物连接情况的是（　　）

A． B． C． D．
．例4、如图所示的电路中（　　）

A.若S1、S2和S3都闭合时，则L1和L2并联
B.若S1、S2和S3都闭合时，则L1和L2串联
C.若S1断开、S2和S3闭合时，则L1和L2串联
D.若S2断开、S1和S3闭合时，则L1和L2并联

针对练习、如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成。则下列说法中错误的是（　　）

A.S闭合后，L1、L2并联，且都能发光
B.S闭合后，电路将发生短路
C.要想使L1、L2串联，可去掉导线b
D.若将导线M从接线柱B改接到A上，则两灯都能正常发光
例5、在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（　　）
A． B． C． D．

针对练习6、如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不能直接测出L1两端电压的电路是（　　）
A． B． C． D．
例6、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A.5.6V 1.4V B.7V 1.4V C.1.4V 7V D.1.4V 5.6V
针对练习、在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和电源两端的电压分别为（　　）

A.9.6V，12V B.12V，2.4V C.2.4V，12V D.2.4V，9.6V
例8、用如图所示的器材，按下面要求在虚线框内画出电路图，并用笔画线连接电路。要求：L1和L2并联，用电流表测出L2中的电流（约1.2A），S作总开关。
S

课后自我检测
（A）1.如图所示电路中

（1）若使L1、L2串联，则应闭合     ，断开     ；（2）若使L1、L2并联，则应闭合     ，断开     ；（3）如果只闭合S1而断开S2、S3，则灯     亮；（4）同时闭合开关    和     是不允许的。

（A）2.有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，      灯亮（选填“红”或“绿”）；当汽车急刹车时，      灯亮。

（B）3.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　、乙表是　　　　。(选填“电流表”或“电压表”)

（B）4、如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为_____ V，灯L2两端电压为________ V；若S1、S2均闭合，则灯L2发生的故障是________（选填“断路”、“短路”）。
（B）5.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为______A。

（A）6.某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开．电路中最为可行的是（ ）

（A）7.要使合上电键K，小灯泡L1、L2都发光，那么，下图中错误的是 ［ ］

（B）8.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）

（B）9.某同学在连接电流表的过程中，出现下列现象并及时处理，其中处理错误的是（ ）
Ａ．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
Ｂ．表针向右微转，没有超过表盘上的一个小格；换用较小的量程进行测量
Ｃ．表针向右猛偏，超过表盘上的最大电流；换用较大的量程进行测量
Ｄ．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线
（B）10.如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bC． cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．e点断路      B．L1 断路       C．电流表短路      D．L2 断路
（B）11.在如图所示的电路中，要使电阻R1、R2串联，则应该(    )
A 电键S1、S2均闭合    B 闭合电键S2、断开电键S1
C 只要断开电键S1      D只要断开电键S2
（B）12.如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（ ）
A．L1的亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小
D．L1亮度减小，电流表示数变小
（B）13.某同学做实验时，如图所示连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（ ）
A．电流表已被烧坏，致使电路不通
　　　　B．电流表完好，但未与导线接牢
　　　　C．灯L的灯座接线处短路
　　　　D．电流表接线处碰线（电流表被短路）
（B）15.在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为 （ ）

A．7.2V   1.8V B．9V  　 1.8V C．1.8V   7.2V D．9V  　 7.2V
（C）16.图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（   ）
    A．电流表、电压表均被烧坏
    B．电流表被烧坏，电压表示数为零
C．电流表示数几乎为零，电压表有示数
D．电流表有示数，电压表示数为零
（C）17.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
（B）18.将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
