主要辅助设备一览表.doc

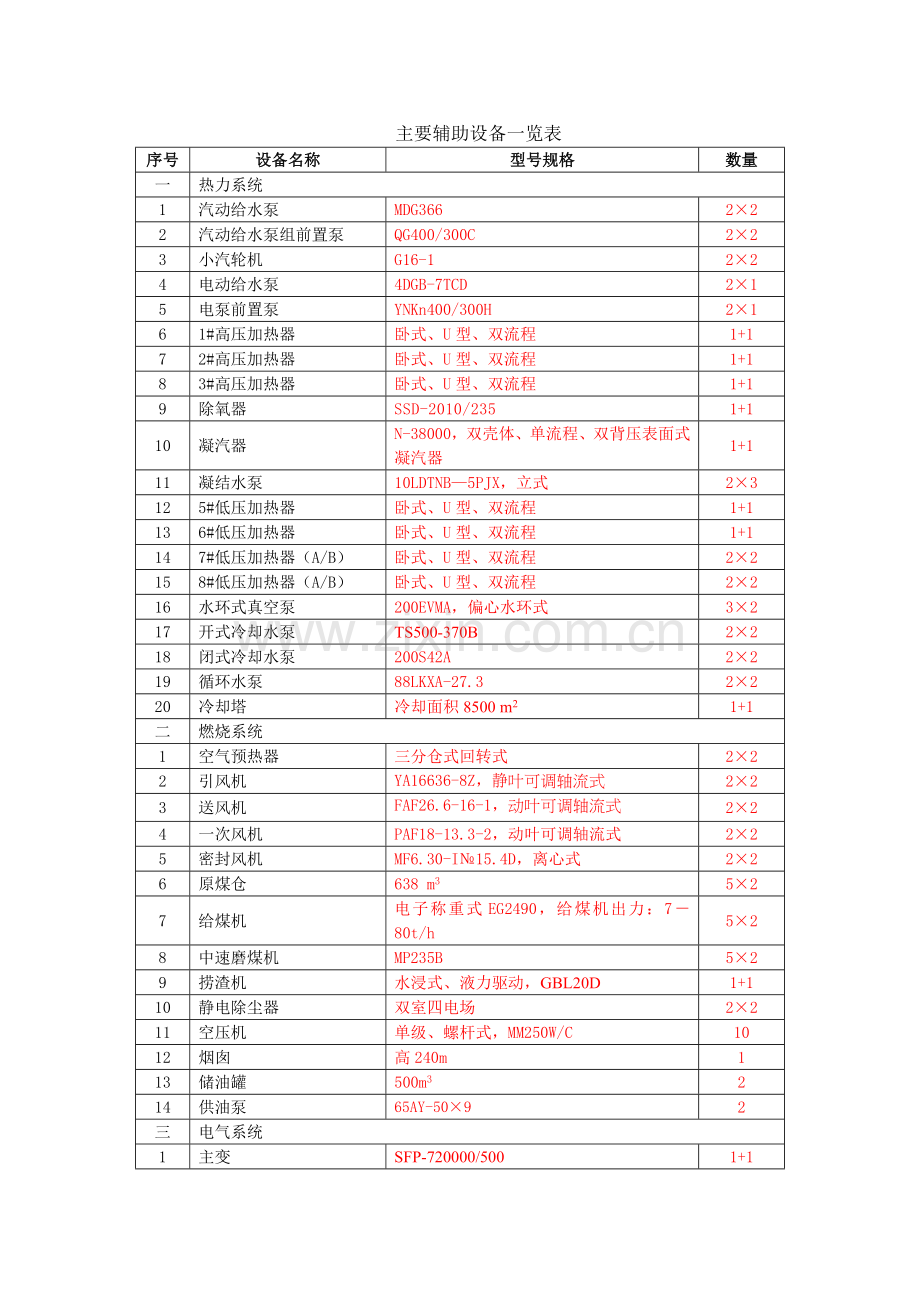

主要辅助设备一览表
序号
设备名称
型号规格
数量
一
热力系统
1
汽动给水泵
MDG366
2×2
2
汽动给水泵组前置泵
QG400/300C
2×2
3
小汽轮机
G16-1
2×2
4
电动给水泵
4DGB-7TCD
2×1
5
电泵前置泵
YNKn400/300H
2×1
6
1#高压加热器
卧式、U型、双流程
1+1
7
2#高压加热器
卧式、U型、双流程
1+1
8
3#高压加热器
卧式、U型、双流程
1+1
9
除氧器
SSD-2010/235
1+1
10
凝汽器
N-38000，双壳体、单流程、双背压表面式凝汽器
1+1
11
凝结水泵
10LDTNB—5PJX，立式
2×3
12
5#低压加热器
卧式、U型、双流程
1+1
13
6#低压加热器
卧式、U型、双流程
1+1
14
7#低压加热器（A/B）
卧式、U型、双流程
2×2
15
8#低压加热器（A/B）
卧式、U型、双流程
2×2
16
水环式真空泵
200EVMA，偏心水环式
3×2
17
开式冷却水泵
TS500-370B
2×2
18
闭式冷却水泵
200S42A
2×2
19
循环水泵
88LKXA-27.3
2×2
20
冷却塔
冷却面积8500 m2
1+1
二
燃烧系统
1
空气预热器
三分仓式回转式
2×2
2
引风机
YA16636-8Z，静叶可调轴流式
2×2
3
送风机
FAF26.6-16-1，动叶可调轴流式
2×2
4
一次风机
PAF18-13.3-2，动叶可调轴流式
2×2
5
密封风机
MF6.30-I№15.4D，离心式
2×2
6
原煤仓
638 m3
5×2
7
给煤机
电子称重式EG2490，给煤机出力：7－80t/h
5×2
8
中速磨煤机
MP235B
5×2
9
捞渣机
水浸式、液力驱动，GBL20D
1+1
10
静电除尘器
双室四电场
2×2
11
空压机
单级、螺杆式，MM250W/C
10
12
烟囱
高240m
1
13
储油罐
500m3
2
14
供油泵
65AY-50×9
2
三
电气系统
1
主变
SFP-720000/500
1+1
2
高厂变
SFF10-CY-45000/22
1+1
3
高硫变
SF10-16000/22
1+1
4
启备变
SFFZ-45000/500
1
5
励磁系统
UNITROL 5000
1+1
6
干式变压器
三相
22
7
500kV开关
HPL 245-550B2，SF6
6
8
6000V开关柜
真空
106
9
柴油发电机组
1200kW
2
四
热工系统
1
主机DCS
上海西屋公司的Ovation XP系统
2套主机、1套公用系统
2
脱硫DCS

1
五
运煤部分
1
翻车机
FZ15-100
2
2
斗轮堆取料机
DQ1500/1500.35
2
3
带式输送机
1500 t/h
15
4
叶轮给煤机
YC-QYG1500
1
5
活化给煤机
ZG1300
2
6
环式碎煤机
KRC12X26
2
7
电动犁煤器
B=1400mm
38
六
化学系统
1
双介质过滤器
Ф3024×12
4
2
活性炭过滤器
Ф3024X12
4
3
反渗透
60 m3/h•套
2
4
除二氧化碳器
Ф1520×10 填料层高：2000mm
2
5
强酸阳离子交换器
Ф2220×10
2
6
强碱阴离子交换器
Ф2220×10
2
8
混合离子交换器
Ф1820×10
2
9
凝结水树脂捕捉器
DN200
2
10
除盐水箱
2000m3
3
11
凝结水精处理装置

2套
12
机械加速澄清池
φ23170mm V=2550m3
3
13
氢气汇流排
氢气汇流排将12～15Mpa氢气减压至0.5-1.0Mpa(可调)，流量为40～60m3/h。
2
七
脱硫系统
1
FGD增压风机
静叶可调轴流式
1+1
2
吸收塔
逆流喷淋
2
3
氧化风机（包括消声段）
罗茨式RBS175
2+2
4
石灰石粉仓
750m3
1
5
石膏旋流器
出力70m3/h
2
6
真空皮带脱水机
20B-05-03V，出力14t/h
2

八
热网系统
