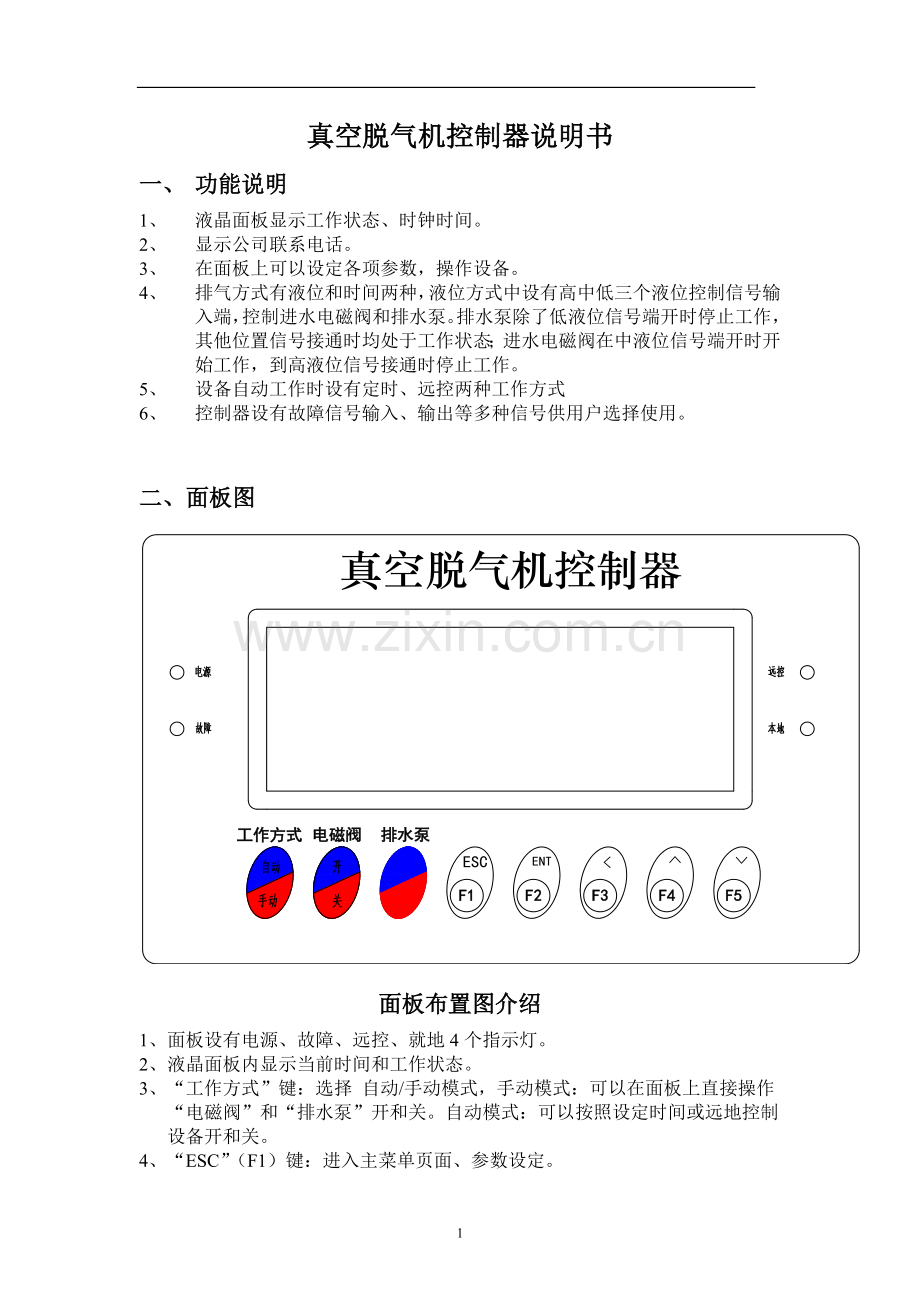

真空脱气机控制器说明书一、功能说明 1、液晶面板显示工作状态、时钟时间。 2、显示公司联系电话。 3、在面板上可以设定各项参数，操作设备。 4、排气方式有液位和时间两种，液位方式中设有高中低三个液位控制信号输入端，控制进水电磁阀和排水泵。排水泵除了低液位信号端开时停止工作，其他位置信号接通时均处于工作状态；进水电磁阀在中液位信号端开时开始工作，到高液位信号接通时停止工作。 5、设备自动工作时设有定时、远控两种工作方式 6、控制器设有故障信号输入、输出等多种信号供用户选择使用。二、面板图面板布置图介绍 1、面板设有电源、故障、远控、就地4个指示灯。 2、液晶面板内显示当前时间和工作状态。 3、 “工作方式”键：选择自动/手动模式，手动模式：可以在面板上直接操作“电磁阀”和“排水泵”开和关。自动模式：可以按照设定时间或远地控制设备开和关。 4、 “ESC”（F1）键：进入主菜单页面、参数设定。 5、 “ENT”（F2）键：在主菜单页面时进入故障查询。在参数设定状态时：进入或保存退出参数修改。 6、 “《/F3”键：在主菜单页面时进入帮助信息查询；在参数设定状态时向左移位设定值。 7、 “^\F4”键：在主菜单页面时返回工作状态页面；在参数设定状态时增大设定值。 8、 “V\F5”键：在参数设定状态时向减小设定值。三、端子功能水位上升水位下降进水阀关排水泵开高液位进水阀关排水泵开进水阀开排水泵关中液位进水阀开排水泵开进水阀开排水泵关低液位进水阀开，排水泵关功能名称功能号范围单位出厂设定值说明时钟设定 00 00000 24小时制北京时间第一位无效、第二、三位小时、第四、五位分钟定时开机时间1 01 00000 24小时制 00800 第一位无效、第二、三位小时、第四、五位分钟定时关机时间1 02 0-9999 24小时制 01500 第一位无效、第二、三位小时、第四、五位分钟定时开机时间2 6 00000 24小时制 00000 第一位无效、第二、三位小时、第四、五位分钟定时关机时间2 7 0-9999 24小时制 00000 第一位无效、第二、三位小时、第四、五位分钟定时开机时间3 8 00000 24小时制 00000 第一位无效、第二、三位小时、第四、五位分钟定时关机时间3 9 0-9999 24小时制 0000 第一位无效、第二、三位小时、第四、五位分钟液位输入延时 03 0－99999 0.1秒 000030 高、中、低液位开关信号输入延时动作时间本地/远控选择 04 0-1 00001 选择00000为本地定时工作故障输入延时 05 0－99999 0.1秒 00020 故障信号输入延时动作时间辅助功能 19 客户1234 厂家20000 输入点开闭选择 24 00000-000F3 00000 特殊要求设定见附表累计时间 21 0-99999 天设备工作时间累计累计时间 22 0－99999 小时设备工作时间累计设定停机时间 23 0-99999 天设定设备停止工作时间厂家电话区号设定 13 00000 城市区号 00519 后四位有效厂家电话前四位设定 14 00000 城市区号 08696 后四位有效厂家电话后四位设定 15 00000 城市区号 00058 后四位有效开机画面延时 27 0－99999 0.1秒 00050 延时5秒屏幕关闭延时 28 0－99999 0.1秒 00650 延时65秒停机复位延时 29 0－99999 0.1秒 00050 延时5秒高液位延时开泵时间 10 0-99999 0.1秒 00030 设定为0补水时水泵不停止工作，其它值到补水完成延时开泵补水工作方式 11 0-1 无 0 0- 液位传感器控制 1- 时间控制（进水阀开几秒停几秒）时间控制工作时间 16 0－99999 0.1秒 00050 工作5秒时间控制停机时间 17 0－99999 0.1秒 00050 停机5秒四、功能表设定五、输入输出点属性项目输入输出液位信号、远控电源电磁阀排水泵故障、运行信号ze 电源规格额定电压/频率 DC12V AC220V（±10%）50Hz/60Hz 200ms以内的瞬间断电，机器继续运行输入电源保护（5Φ×20mm玻璃管保险丝） 250V/2A 250V/1A 输入输出信号电压－ 220V±10% 输入输出信号电流 10mA/DC12V 2A 1A 1A 1A 输入输出应答时间 200ms 1S 200ms 200ms 输入输出信号形式开关量输入 -- 继电器输出继电器输出输入输出点数 6点 1点 1点 3点六、电气接线图附表：功能07输入开/闭设定对照表： ○—常开 ●—常闭 X０ X１ X２ X３ 0X ○ ○ ○ ○ 1X ● ○ ○ ○ 2X ○ ● ○ ○ 3X ● ● ○ ○ 4X ○ ○ ● ○ 5X ● ○ ● ○ 6X ○ ● ● ○ 7X ● ● ● ○ 8X ○ ○ ○ ● 9X ● ○ ○ ● AX ○ ● ○ ● BX ● ● ○ ● CX ○ ○ ● ● DX ● ○ ● ● EX ○ ● ● ● FX ● ● ● ● X4 X5 X0 ○ ○ X1 ● ○ X2 ○ ● X3 ● ● 七、安装方式本控制器为ABS塑壳密封，外型尺寸为165*102*80，安装开孔尺寸为157*93。控制器两边有固定支架从背面固定，适于面板嵌入式安装，如下图（开孔如下图） 5
