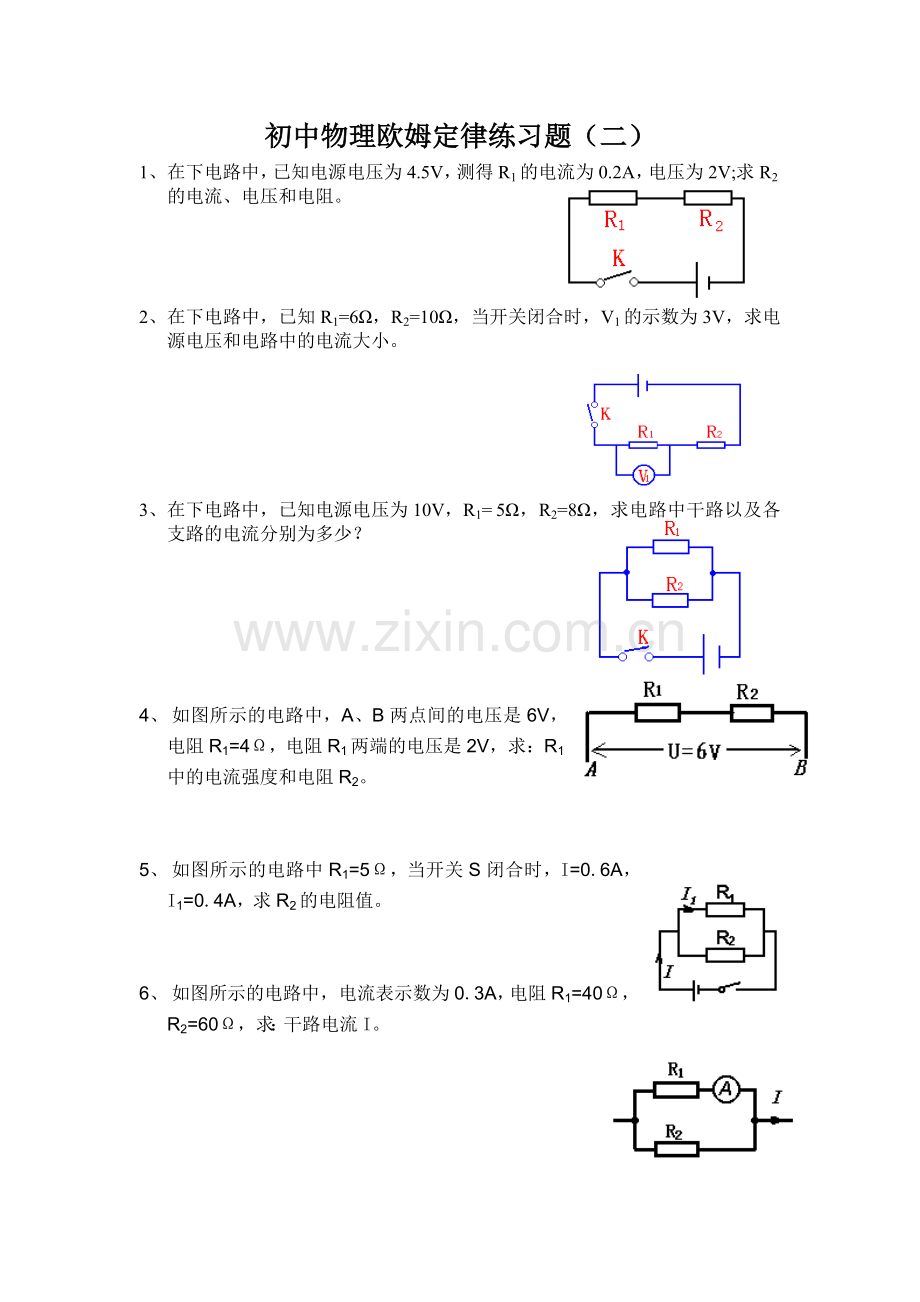

初中物理欧姆定律练习题（二）
1、 在下电路中，已知电源电压为4.5V，测得R1的电流为0.2A，电压为2V;求R2的电流、电压和电阻。

2、 在下电路中，已知R1=6Ω，R2=10Ω，当开关闭合时，V1的示数为3V，求电源电压和电路中的电流大小。

3、在下电路中，已知电源电压为10V，R1= 5Ω，R2=8Ω，求电路中干路以及各支路的电流分别为多少？

4、 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

5、 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。

6、 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

7、 有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？

8、 如如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？

9．如图所示，电源电压不变，当S1闭合，S2断开时，电流表的读数为0.4A，电压表的读数为2V；当S1断开，S2闭合时，电流表的读数为0.2A，电压表的读数为4V。
求：（1）R1，R2的阻值
（2）定值电阻R的阻值和电源电压

10.如图所示，当S闭合后，电流表的读数为2A,电压表的读数为6V，如果R1=3R2，求电阻R1，R2的阻值。

11.如图12所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？

12. 有一灯泡，把它接在 24 V电路中，通过的电流为0.4A，灯泡上标有最多可通过 3A电流，现 24 V线路有故障，问：怎样将此灯临时改接在 220 V的电路中使用？

13．如图所示，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表的示数为I=1.5A，求：（1）R1两端的电压U1；（2）通过R2的电流I2；（3）R2的阻值。

14.把电阻R1和R2并联后接到电压是6V的电源上，通过R1、R2的电流分别是0.6A和0.3A，现将R1和R2串联到同一电源上，则串联后加在R1和R2两端的电压各是多少？

15.已知R1=6 Ω，允许通过的最大电流为2 A，电阻R2=2 Ω，允许通过的最大电流为3 A．
（1）将R1、R2并联，通过R1、R2的总电流是2 A，求电源电压．
（2）将R1、R2并联，干路电流最大可达多大？
（3）若将R1、R2串联，则电路两端的总电压最大为多少？

16、如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。

17、在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是0~3A，伏特表的量程为0~6V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？

18、如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2中点时，电压表示数为6V；当P在b点时，电压表示数为9V，求R2的最大阻值和电源电压。

19、如图所示，变阻器R0的滑片P在移动过程中电压表的示数变化范围是0～4V，电流表的示数变化范围是1A～0.5A，求电阻器R的阻值、变阻器R0的最大阻值和电源电压U。

20、如图所示的电路，已知，，当S闭合时，V的读数是U1，S断开时，V的读数是U2，且，求R2和R3的阻值。
