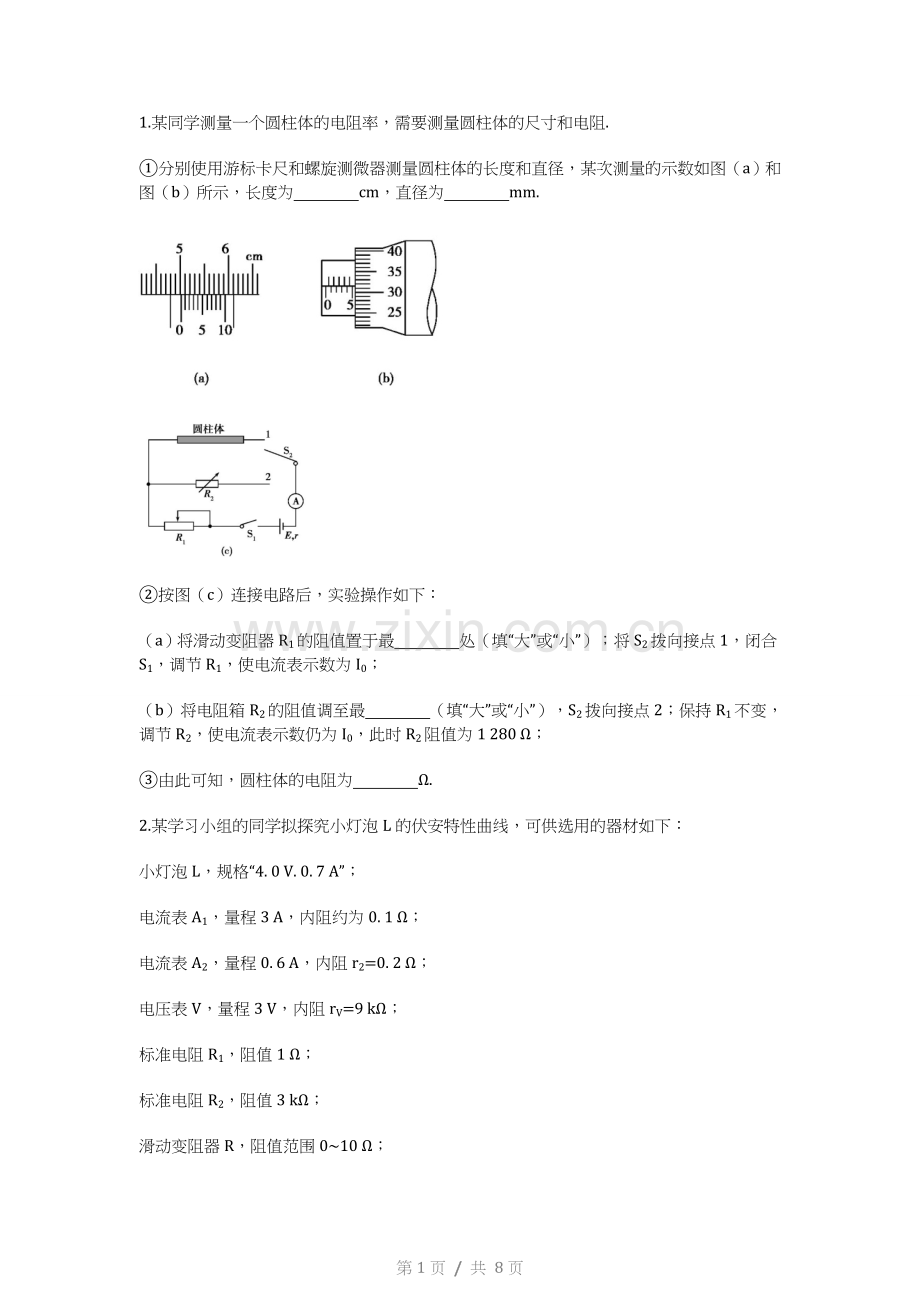

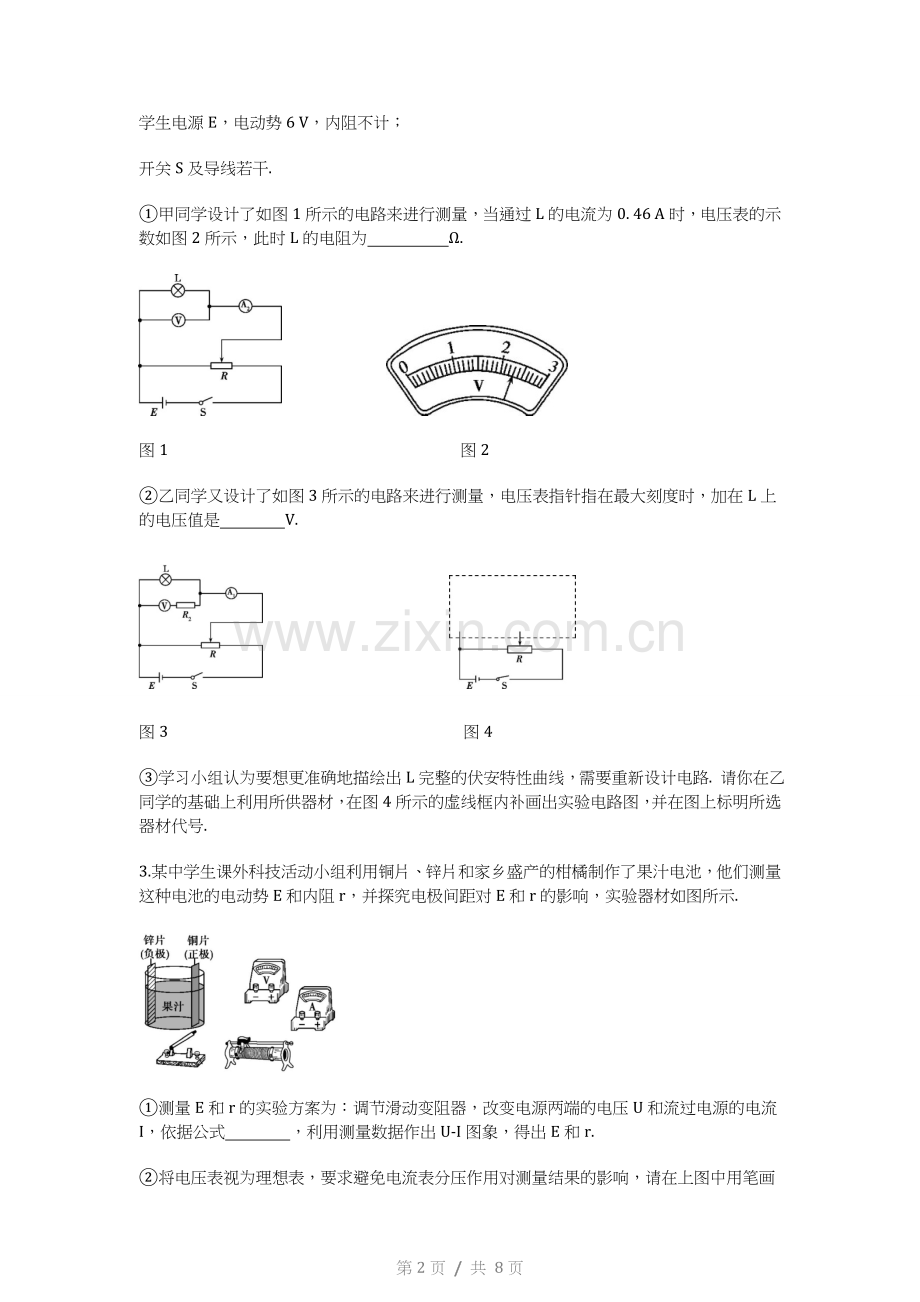

1.某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻. 分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为cm，直径为mm. 按图（c）连接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最（填“大”或“小”），S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1 280 ；由此可知，圆柱体的电阻为. 2.某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“4. 0 V. 0. 7 A”；电流表A1，量程3 A，内阻约为0. 1 ；电流表A2，量程0. 6 A，内阻r2=0. 2 ；电压表V，量程3 V，内阻rV=9 k；标准电阻R1，阻值1 ；标准电阻R2，阻值3 k；滑动变阻器R，阻值范围010 ；学生电源E，电动势6 V，内阻不计；开关S及导线若干. 甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0. 46 A时，电压表的示数如图2所示，此时L的电阻为. 图1 图2乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是V. 图3图4学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路. 请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号. 3.某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们测量这种电池的电动势E和内阻r，并探究电极间距对E和r的影响，实验器材如图所示. 测量E和r的实验方案为：调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，依据公式，利用测量数据作出U-I图象，得出E和r. 将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，请在上图中用笔画线代替导线连接电路. 实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图象如图中（a）、（b）、（c）、（d）所示，由此可知：在该实验中，随电极间距的减小，电源电动势（填“增大”、“减小”或“不变”），电源内阻（填“增大”、“减小”或“不变”）. 曲线（c）对应的电源电动势E=V，内阻r=，当外电路总电阻为2 500 时，该电源的输出功率P=mW. （均保留三位有效数字）4.某同学通过实验测定一个阻值约为5 的电阻RX的阻值。(1) 现有电源(4 V, 内阻可不计) 、滑动变阻器(050 , 额定电流2 A) 、开关和导线若干, 以及下列电表:A. 电流表(03 A, 内阻约0.025 )B. 电流表(00.6 A, 内阻约0.125 )C. 电压表(03 V, 内阻约3 k)D. 电压表(015 V, 内阻约15 k)为减小测量误差, 在实验中, 电流表应选用, 电压表应选用(选填器材前的字母); 实验电路应采用图1中的(选填“甲” 或“乙”) 。 图1(2) 图2是测量RX的实验器材实物图, 图中已连接了部分导线。请根据在(1) 问中所选的电路图, 补充完成图2中实物间的连线。图2(3) 接通开关, 改变滑动变阻器滑片P的位置, 并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示, 可得该电阻的测量值RX=(保留两位有效数字) 。 图3(4) 若在(1) 问中选用甲电路, 产生误差的主要原因是; 若在(1) 问中选用乙电路, 产生误差的主要原因是。(选填选项前的字母)A. 电流表测量值小于流经RX的电流值B. 电流表测量值大于流经RX的电流值C. 电压表测量值小于RX两端的电压值D. 电压表测量值大于RX两端的电压值(5) 在不损坏电表的前提下, 将滑动变阻器滑片P从一端滑向另一端, 随滑片P移动距离x的增加, 被测电阻RX两端的电压U也随之增加, 下列反映U-x关系的示意图中正确的是。 图45. 某同学用量程为1 mA、内阻为120 的表头按图(a) 所示电路改装成量程分别为1 V和1 A的多用电表。图中R1和R2为定值电阻, S为开关。回答下列问题:(1) 根据图(a) 所示的电路, 在图(b) 所示的实物图上连线。(2) 开关S闭合时, 多用电表用于测量(填“电流” 、“电压” 或“电阻”); 开关S断开时, 多用电表用于测量(填“电流” 、“电压” 或“电阻”) 。 (3) 表笔A应为色(填“红” 或“黑”) 。 (4) 定值电阻的阻值R1=, R2=。(结果取3位有效数字)6.某学生实验小组利用图(a) 所示电路, 测量多用电表内电池的电动势和电阻“1k” 挡内部电路的总电阻。使用的器材有:图(a)多用电表;电压表: 量程5 V, 内阻十几千欧;滑动变阻器: 最大阻值5 k;导线若干。回答下列问题:(1) 将多用电表挡位调到电阻“1k” 挡, 再将红表笔和黑表笔, 调零点。 (2) 将图(a) 中多用电表的红表笔和(填“1” 或“2”) 端相连, 黑表笔连接另一端。 (3) 将滑动变阻器的滑片调到适当位置, 使多用电表的示数如图(b) 所示, 这时电压表的示数如图(c) 所示。多用电表和电压表的读数分别为k和V。 图(b)图(c)(4) 调节滑动变阻器的滑片, 使其接入电路的阻值为零, 此时多用电表和电压表的读数分别为12.0 k和4.00 V。从测量数据可知, 电压表的内阻为k。 图(d)(5) 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路, 如图(d) 所示。根据前面的实验数据计算可得, 此多用电表内电池的电动势为V, 电阻“1k” 挡内部电路的总电阻为k。 1. 5. 015. 315（5. 3105. 320）（a）大（b）大1 2802.54如图所示图1图2说明：画出图1给4分，只画出图2给2分. 3.U=E-Ir见图不变增大0. 9754780. 2684.(1) BC甲(2) 如图所示(3) 5.2(4) BD(5) A5.(1) 连线如图所示(2分)(2) 电流电压(2分。每空1分)(3) 黑(1分)(4) 1.00880(2分。每空1分)6.(1) 短接(2) 1(3) 15.03.60(4) 12.0(5) 9.0015.0第8页 / 共 8页
