技术交底书模板(化学).docx

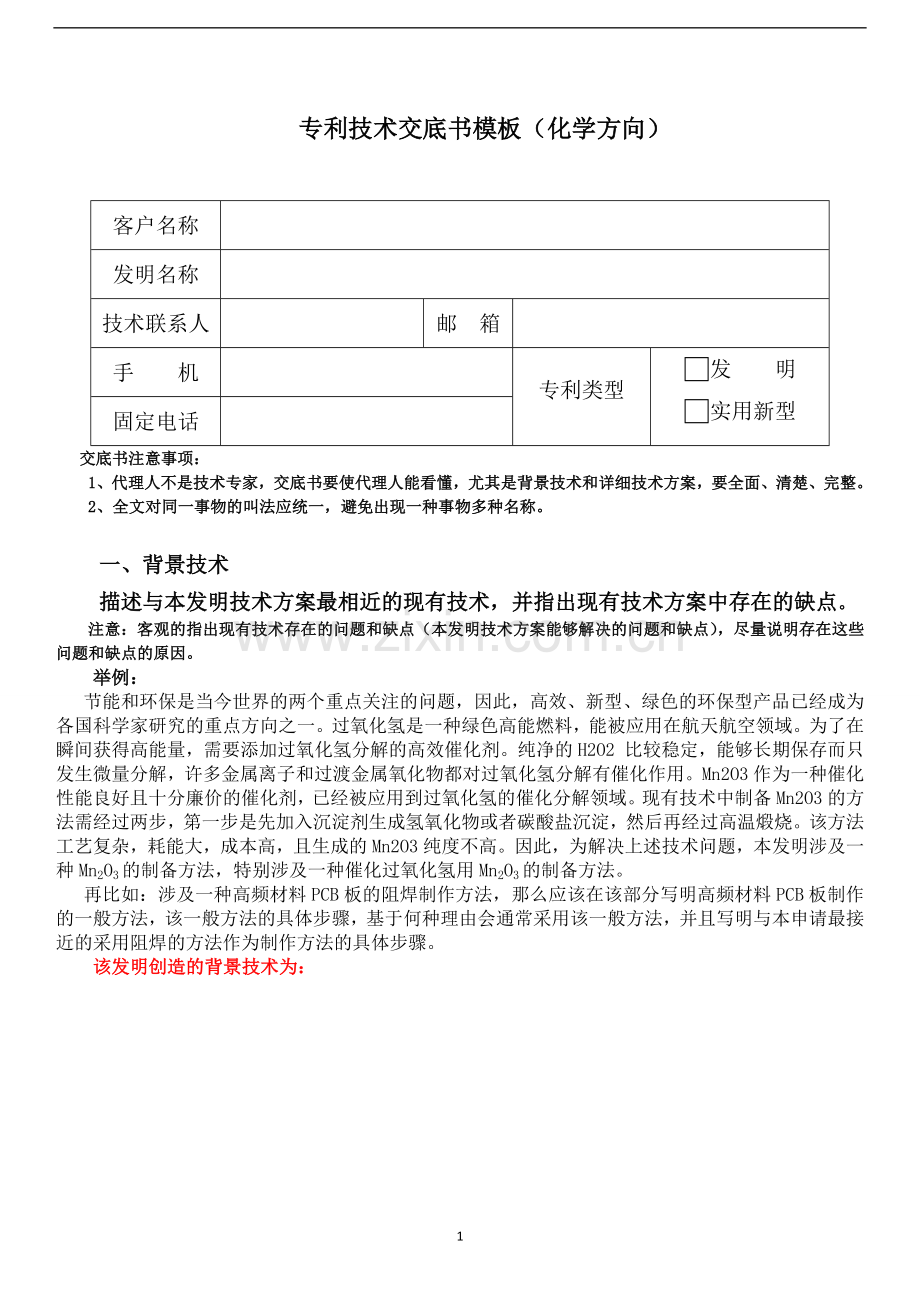

专利技术交底书模板（化学方向）

客户名称

发明名称

技术联系人

邮 箱

手 机

专利类型
发 明
实用新型
固定电话

交底书注意事项：
1、代理人不是技术专家，交底书要使代理人能看懂，尤其是背景技术和详细技术方案，要全面、清楚、完整。
2、全文对同一事物的叫法应统一，避免出现一种事物多种名称。

一、背景技术
描述与本发明技术方案最相近的现有技术，并指出现有技术方案中存在的缺点。
注意：客观的指出现有技术存在的问题和缺点（本发明技术方案能够解决的问题和缺点），尽量说明存在这些问题和缺点的原因。
举例：
节能和环保是当今世界的两个重点关注的问题，因此，高效、新型、绿色的环保型产品已经成为各国科学家研究的重点方向之一。过氧化氢是一种绿色高能燃料，能被应用在航天航空领域。为了在瞬间获得高能量，需要添加过氧化氢分解的高效催化剂。纯净的H2O2 比较稳定，能够长期保存而只发生微量分解，许多金属离子和过渡金属氧化物都对过氧化氢分解有催化作用。Mn2O3作为一种催化性能良好且十分廉价的催化剂，已经被应用到过氧化氢的催化分解领域。现有技术中制备Mn2O3的方法需经过两步，第一步是先加入沉淀剂生成氢氧化物或者碳酸盐沉淀，然后再经过高温煅烧。该方法工艺复杂，耗能大，成本高，且生成的Mn2O3纯度不高。因此，为解决上述技术问题，本发明涉及一种Mn2O3的制备方法，特别涉及一种催化过氧化氢用Mn2O3的制备方法。
再比如：涉及一种高频材料PCB板的阻焊制作方法，那么应该在该部分写明高频材料PCB板制作的一般方法，该一般方法的具体步骤，基于何种理由会通常采用该一般方法，并且写明与本申请最接近的采用阻焊的方法作为制作方法的具体步骤。
该发明创造的背景技术为：

二、发明内容
对本发明技术方案的详细阐述，最好结合附图进行说明。（核心部分务必详细）。
注意：该部分请结合第五部分的附图详细描述出本申请的技术方案是什么，本申请包括哪些化学元素，各元素之间的构成比例如何，以及各元素在本申请化合物中所起的作用或者功能是什么；如果是方法类的发明，应该写清楚包括哪些步骤，这些步骤中哪些可以省略，以及每个步骤具体的实现过程。
举例：
一种催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将硝酸锰溶液均匀分散于无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在150℃～200℃水热反应温度下，水热反应6～24h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在50℃～100℃干燥温度下于真空干燥箱中干燥4～48h，得到催化过氧化氢用Mn2O3。
其中，水热反应温度优选170℃～180℃，更优选180℃。
其中，水热反应的时间优选8～10h，更优选8h。
其中，干燥温度优选60℃～80℃。
其中，干燥的时间优选6～10h，更优选8h。
实施例1
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将4ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于56ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在180℃水热反应温度下，水热反应8h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在80℃干燥温度下于真空干燥箱中干燥12h，得到催化过氧化氢用Mn2O3。
实施例2
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将3ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于57ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在150℃水热反应温度下，水热反应24h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在100℃干燥温度下于真空干燥箱中干燥4h，得到催化过氧化氢用Mn2O3。
实施例3
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将5ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于60ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在160℃水热反应温度下，水热反应16h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在90℃干燥温度下于真空干燥箱中干燥6h，得到催化过氧化氢用Mn2O3。
实施例4
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将2ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于60ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在170℃水热反应温度下，水热反应10h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在70℃干燥温度下于真空干燥箱中干燥10h，得到催化过氧化氢用Mn2O3。
实施例5
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将5ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于55ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在190℃水热反应温度下，水热反应9h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在60℃干燥温度下于真空干燥箱中干燥24h，得到催化过氧化氢用Mn2O3。

实施例6
催化过氧化氢用Mn2O3的制备方法，包括如下步骤：
（1）将6ml硝酸锰溶液（质量浓度50%，市售分析纯）均匀分散于54ml无水乙醇中，配制成混合溶液；
（2）将上述混合溶液转入水热反应釜中，在200℃水热反应温度下，水热反应6h；
（3）自然冷却至室温，经过过滤分离出沉淀，用蒸馏水洗涤至滤液PH值为6～7，最后用无水乙醇洗涤2次；
（4）在50℃干燥温度下于真空干燥箱中干燥48h，得到催化过氧化氢用Mn2O3。
该发明创造的发明内容为：

三、本发明的优点
与第一部分的现有技术方案相比，本发明技术方案有何优点或有益效果，所述优点或有益效果是由本发明技术方案带来的。
注意：务必结合本申请的中的技术手段说明取得了哪些技术效果，分析为什么通过哪个具体的手段能够取得什么效果，不能只是有哪些效果，而不知缘由。例如，本申请由于采用了酸处理代替了常规的打磨处理，由于酸处理具有×××的特点，因此本申请的技术方案具有×××的技术效果。

举例：
该催化剂只需一步反应便可得到最终产物，无需高温煅烧，且反应液中没有引入其它难挥发性阳离子，因此本发明工艺简单，耗能少，成本低，且其制备的Mn2O3的纯度高，并且各实施例所得催化过氧化氢用Mn2O3的催化活性如下图效果所示：
实施例
实施例1
实施例2
实施例3
实施例4
实施例5
实施例6
速率常数 k/(min-1)
0.73
0.64
0.69
0.71
0.65
0.58
催化效率 k/( s-1·g-1)
0.61
0.53
0.58
0.59
0.54
0.48

该发明创造的优点是：

四、替代方案
对第二部分中的本发明技术方案，是否还有其他的替代方案同样能完成本发明的目的。
注意：除了已经描述过的方案，还存在哪些替代方式也能解决本申请的问题，取得类似的效果，不要求效果非常好，只要能解决要解决的问题，有基本的效果即可。
举例：
本申请有一个方案是制造方法中某个步骤的温度的200度，替代方案可以是300度，也能达到同样的技术效果，甚至更好。
该发明创造的替代方案为：

五、本发明的关键点和保护点
和本申请最接近的现有技术相比，本申请最大的区别，或者最重要的区别是什么，这个区别必须用具体的技术手段来表示，不能采用效果和功能描述来说明不同，发明点应该对应解决的问题。
举例：发明点在于通过在制造方法中增加/改变哪个步骤，或者发明点在于加入/改变系统中哪个部件的哪个结构，不要写成发明点在于提高制造速率/降低生产成本。如果发明点有多个，可以写成第一，…,第二…。
该发明创造的关键点和保护点为：

六、附图
注意：附图可以化学式或者结构式，也可以没有附图，如果有附图时：
附图的基本要求
1、必须是黑色的线条图，最好是Cad或Visio格式的图，图中的线条不能有锯齿，图上要有标记，并写明各标记所代表的化学成分或结构式；
2、附图中必须详细体现本发明的发明点所涉及的各化学成分的组成关系。
该发明创造的附图为：
5
