Datalogic 固扫接线安装手册

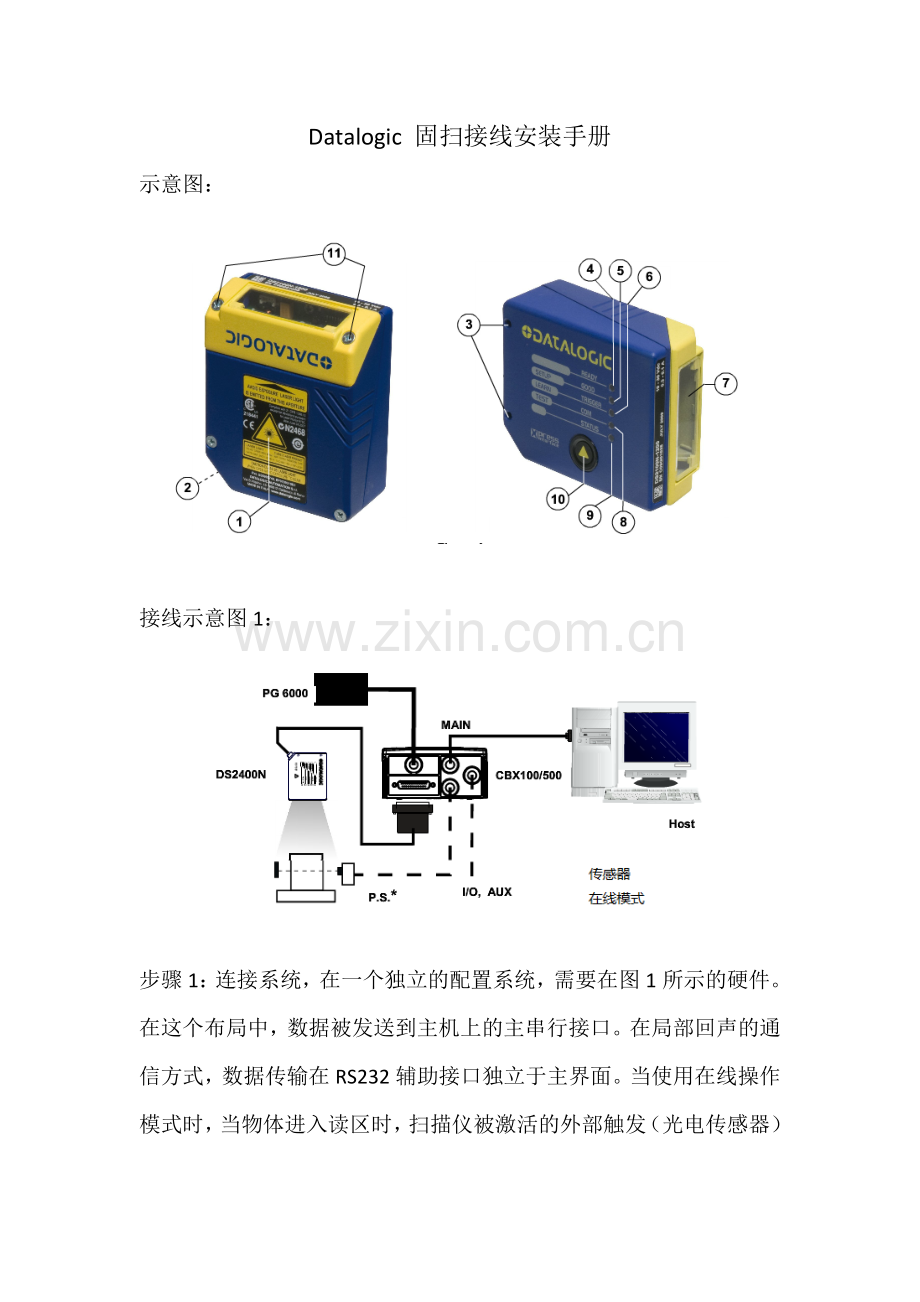

示意图：

接线示意图1：

步骤1：连接系统，在一个独立的配置系统，需要在图1所示的硬件。在这个布局中，数据被发送到主机上的主串行接口。在局部回声的通信方式，数据传输在RS232辅助接口独立于主界面。当使用在线操作模式时，当物体进入读区时，扫描仪被激活的外部触发（光电传感器）

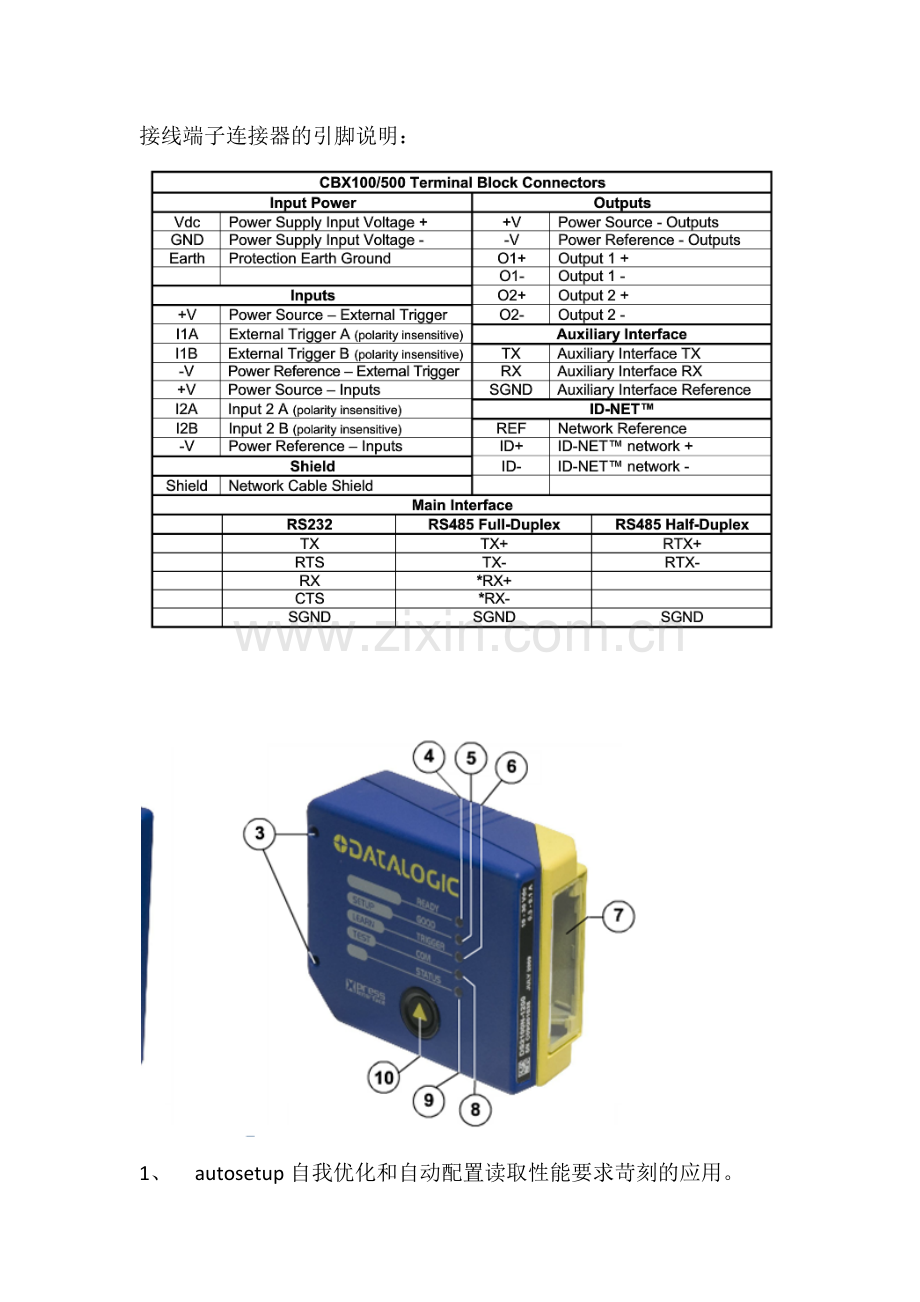

接线端子连接器的引脚说明：

1、 autosetup自我优化和自动配置读取性能要求苛刻的应用。
2、 自学习自我检测和自动配置读取条形码（未知的类型和长度）。
3、 用条形图可视化测试静态读取性能。
（说明：按住上图按钮，指示灯会自下往上依次亮灯，指示灯亮到6时、放开按钮，让扫描头将光扫描件烟码，使其自动学习）

步骤4–Genius安装配置程序是一个GeniusDatalogic扫描器配置工具提供几个重要的优点：
有向导的方法对于新用户；
有多语言版本；
有定义直接存储在阅读器配置；
有通信协议独立于物理接口允许考虑读者作为远程对象进行配置和监控。安装的Genius，打开电脑，将用于配置，运行Windows 98，XP或Vista 2000 / NT，，然后插入Genius光盘，等待CD自动运行并按照安装程序。这个配置过程假定扫描仪连接到cbx100 / 500。Genius，在笔记本电脑上运行，通过cbx100 / 500针连接器连接到扫描仪辅助端口。用扫描仪进行沟通，Genius自动波特率检测从默认的参数是115200，8，执行，1。这些参数也可以设置在工具>选项>Genius通信窗口。快速安装向导安装后读者的Genius软件程序出现下面的窗口要求用户选择所需的配置水平。
该向导选项被建议为快速配置或新用户，因为它显示了一步一步的扫描仪配置。
1、 选择创建一个新的配置按钮。

您将被引导通过配置被要求定义以下参数：
a、 条码的选择和定义

b、 操作模式选择和定义

c、 数字输出配置

d、 硬件接口选择

e、 输出数据格式配置

联机操作模式要求读者必须连接到外部触发/存在传感器使用I1A和i1b输入。自动运行模式不需要连接到外部存在传感器。当在这种模式下工作的读者是连续扫描，而阅读阶段被激活的每个时间的条形码进入读写区。没有一个代码，该读写器停止读取。在串行接口上传输条码字符。在一个失败的阅读阶段的情况下，没有消息被发送到主机的计算机
2。在定义参数值出现下面的窗口允许的读者完全配置如下：有将配置保存到磁盘；有切换到高级模式；有发送配置扫描仪。

2、 在将配置发送给扫描仪后，您已完成了配置过程。

3、 通过单击“完成”，该系统信息窗口将显示特定的信息有关的扫描仪。

步骤5测试模式使用一个适合你的应用程序来测试系统的代码。或者，你可以使用数据测试图（代码39，代码交错的2 / 5）。1。用X™按钮直到测试LED是进入测试模式功能。2。释放按钮进入测试模式功能。一旦进入，对五个LED条形图被激活，如果扫描仪开始读取条形码的条形图显示了良好的阅读率。在没有阅读的情况下，只有状态LED在闪烁

4、 退出测试模式，按X™按钮一次。

先进的扫描仪配置
选择启动Genius程序时向专家用户能够完整详细的扫描配置。通过选择这个选项，它是可能的，开始一个新的扫描仪配置或打开和修改一个旧的。所需的参数可以被定义在下面的窗口中，类似于浏览器：

主机模式编程
该扫描仪还可以配置从主机使用主机模式编程程序，通过命令，通过串行接口。看到主机模式编程文件的光盘。

替代布局
这是一™编号- NET内置高速接口互连的专用高速扫描仪。编号- NET™是除了主要的和辅助的串行接口。如果你需要安装一个™编号- NET网络指的是这ds2400n参考手册。扫描仪也可以配置为可供选择的布局规划条码阅读。看到“安装程序使用的编程条码打印从光盘有如果你需要安装一个以太网，现场总线网络，通过网络，多路复用器网络或RS232主从网络指的是ds2400n参考手册。

2.1产品描述
ds2400n激光扫描仪能够满足广大用户的需求，最先进的。它已发展为专注于其目标市场的现实要求。突出的结果是一个非常紧凑，成本效益和易于使用的工业扫描仪。
标准应用程序
一个标准的应用程序加载到ds2400n工厂。这个程序控制条码阅读，串口接口，数据格式和多种经营和控制参数。它是完全可配置的Genius实用程序光盘与扫描仪提供从主机，或通过串行接口（Genius基于主机的编程模式）。
自定义应用程序
如果标准的应用程序不符合您的要求，请联系您当地的Datalogic的分配器。一些ds2400n的主要特点如下：ACR Lite（先进的代码重构）
尺寸小、重量轻有
软件可编程的扫描速度在所有模型有线性光栅版有
完全可通过串行接口（Genius）有
3串行通信接口（主，辅，编号- NET™）从10到30 VDC有读取所有流行的代码测试模式验证的阅读特点和扫描仪精确定位而不需要外部工具有电源电压
可编程在4个不同的操作模式来适应各种条码阅读系统要求有最
有代码验证
低功耗
的ds2400n采用固态激光二极管作为光源；光发射630和680 nm之间的波长。关于激光安全性的信息，参考本手册的开始部分“安全防范”。外壳的防护等级为IP65，读者因此适合于工业环境中的抗恶劣外部环境保护要求高。

2.2™编号- NET
这是一™编号- NET内置高速接口互连的专用高速扫描仪。的编号- NET™是除了主要的和辅助的串行接口。下面的网络配置可供选择：有
编号- NET™米/秒同步：单站–多扫描器

™编号- NET接口允许多个扫描器阅读不同，同一目标本地连接。所有的扫描仪共享一个单一的传感器和激活/失活同时存在。在每个读取阶段结束时，将单个数据信息发送给主机。由于™编号- NET，在扫描仪的数据通信是高效的，直接的结果将是可用的。

2.2.1如何设置/配置扫描仪网络完整编号- NET网络™扫描仪可以快速设置，如下：安装和连接
1。机械安装/安装所有的读者（参见标准。3.2和3.3）。
2。线编号- NET™（指票面。4.3或5.3）。
3。通过对Genius组态软件意味着计划掌握扫描仪连接到PC。
4。整个系统的动力。
配置
1。Genius发射。
2。从Genius设备菜单中选择“本地设备的网络设置和程序的掌握扫描仪的作用（同步或多数据）。这个程序要求网络波特率为所有的奴隶和主人是一样的，（500 KBS是默认值）。它可以用Genius通过掌握网络安装了扫描仪。见下面的说明中的替代程序。
3。在提示“发送更新的网络配置到本地设备”（主）选择“是”。
4。然后运行net-autoset程序在设备区域的图标。Genius集所有从扫描仪根据主人的角色（同步或多数据），并把每个随机地址。如果需要，该地址可以通过网络向导更改。
5。配置系统参数通过Genius。
6。如果使用配备的物位测量备份模块的CBX接线盒，在主系统进行备份。

autosetup功能一旦进入，如果条码标签位于扫描线前，扫描仪自动执行特定的条码阅读的最佳参数设置。程序如下：-将所需的条码扫描线。进入autosetup功能（激光打开和安装LED闪烁，表示正在进行的过程）。•等待，直到安装程序主导的保持稳定（指示读者已检测到的条码）。此过程结束时，该码是成功解码或后约7（七）秒超时。该扫描仪将在该过程结束后重新启动，然后在扫描存储器中自动配置该条码的优化读取参数。

2.4模型描述的ds2400n扫描仪是针对以下参数不同的版本：
有分辨率
有性能有线性或光栅读数

验证的设备ds2400n读者和所有的配件供应是当前和完整，打开包装时；零件的清单包括：
有ds2400n读者电缆
有ds2400n快速指南有条码测试图
有Genius光盘有复制序列号标签
有安装套件：支架的螺钉

ds2400n可以安装在不同的位置操作。四螺丝孔（M4 x 5）对读者的主体是机械夹具（图一，3）。下图给出了扫描仪和安装支架的总体尺寸，并可用于安装。参照标准。3.2.1 3.3正确定位。

使用ds2400n安装支架可以获取读者如下图所示的最适合的位置：

3.2.2安装gfc-2020副偏转镜gfc-2020附件102°偏转镜，可以安装一个ds2400n家庭扫描仪。
安装的偏转镜是非常容易的。
1。确保设备没有供电。
2。拧下两盖螺钉，拆下0°扫描仪扫描窗口。

3。用干净软布和酒精在关闭扫描仪前清洗镜子表面和阅读窗口。
4。安装gfc-2020 102°扫描窗口，开启面在90°相对于扫描体。拧紧双盖螺钉。

相对于扫描仪的读取位置如下。

3.3定位ds2400n扫描仪能够解码在各种角度移动条码标签，但是显著的角变形会降低读取性能。
安装时ds2400n考虑这三个理想的标签位置角：
斜10度至30度，倾斜0度，俯仰0度。
遵循最佳方向的建议：
倾斜角度为图18所示的值。读者向倾斜角度保证至少10个角。这避免了ds2400n发射的激光光的直接反射。
对于光栅的版本，这个角度是指最倾斜的或外部的光栅线，使所有其他的光栅线保证超过10个倾斜。

倾斜角为代表的值，在图19。位置的读者，以尽量减少倾斜角度。

所有的ds2400n模型都配备了一个电缆的25针D-sub连接器连接到男性的电源和输入/输出信号。我们建议把系统连接通过一个连接盒的CBX因为他们提供方便的连接的优点，易于更换设备和过滤的参考信号。

下表给出了cbx100 / 500接线端子连接器的引脚说明。使用此引脚说明当ds2400n读者的cbx100／500指相连：

4.1供电电源可以通过cbx100 / 500弹簧端子引脚如图21所示为扫描仪：

电源必须在10和30伏之间。建议连接设备底盘接地（地球）在CBX接线盒设置相应的跳线。详见CBX安装手册

相对于下列串行接口类型的信号可在CBX弹簧端子块。如果接口类型不兼容现有的通信握手，然后系统力量不握手。主要的接口类型和相关参数（波特率，数据位，等）可以设置使用的Genius实用程序或Genius基于主机模式编程程序。关于在下一段中给出了接口的连接和使用的详细信息。

4.2.1 RS232接口
串行接口用于这种情况下的点对点的连接，它处理与主机的通信，并允许传输的代码数据和扫描仪的编程。这是默认设置。
以下引脚用于RS232接口连接

总是建议使用屏蔽电缆。
整体最大电缆长度必须小于15米（49.2英尺）。

4.2.2 RS485全双工接口
的RS485全双工（5线+盾）接口用于非轮询通信协议的点对点连接在更长的距离（最大1200米/ 3940英尺）比RS232通信或电气噪声环境中那些接受。

4.3.1编号- NET™电缆下列指令被称为图29，图30和图31。
有一般电缆型号规格：CAT5双绞线+附加CAT5双绞线，屏蔽电缆（或22 AWG 24 AWG）链柔性。我们建议使用DeviceNet电缆（下降或干型）以下参考标准：IEC 62026 an50325–UL风格2502 80°C 30V
有电缆屏蔽层必须接地仅在主。
有从不使用编号- NET™电缆屏蔽层作为公共参考。有的编号- NET™最大电缆长度取决于使用的波特率，（看下面的波特率表）。
有普通电源连接只使用2线（ID和ID）。直流电压电力电缆（VDC–GND）应该作为信号电缆处理（即不放一起交流电缆）：导线的尺寸必须检查以避免电压下降大于0.8伏。电缆应躺下，尽可能的靠近ID- NET™电缆（避免宽环之间）。
有扫描仪的底盘可以连接到地球。
有网络内同一建筑。

4.4辅助RS232接口辅助串行接口是专门用于RS232的点对点连接。相对于AUX接口参数（波特率，数据位，等）以及本地回应特定的通信模式可以定义使用的Genius实用程序或基于主机的编程Genius模式安装光盘。9针女辅助接口连接器在CBX是首选的连接器或通信设备配置监测。

接线重点：

上图为pc机与CBX100接线盒接线方式（tx、rx交错接线）
在下面的图中表示连接：

图1
（光电管接线实际只用到三根线：棕、黑、蓝）

图2
说明：（图1、图2）光电管接线方法

图3
说明：（图3）-v:参考电压 0v；Output Signal需接信号线；+v、o1+短链接24v，（先确认是否已接24v，如果接了24v直接短接即可）
固扫停传送带信号线（Output Signal：plc停皮带的信号线）

Genius软件设置方法

参数配置截图
