版 次： D 编号：SJ10-

北京江河幕墙装饰工程有限公司 表格编号：SJ10-2005

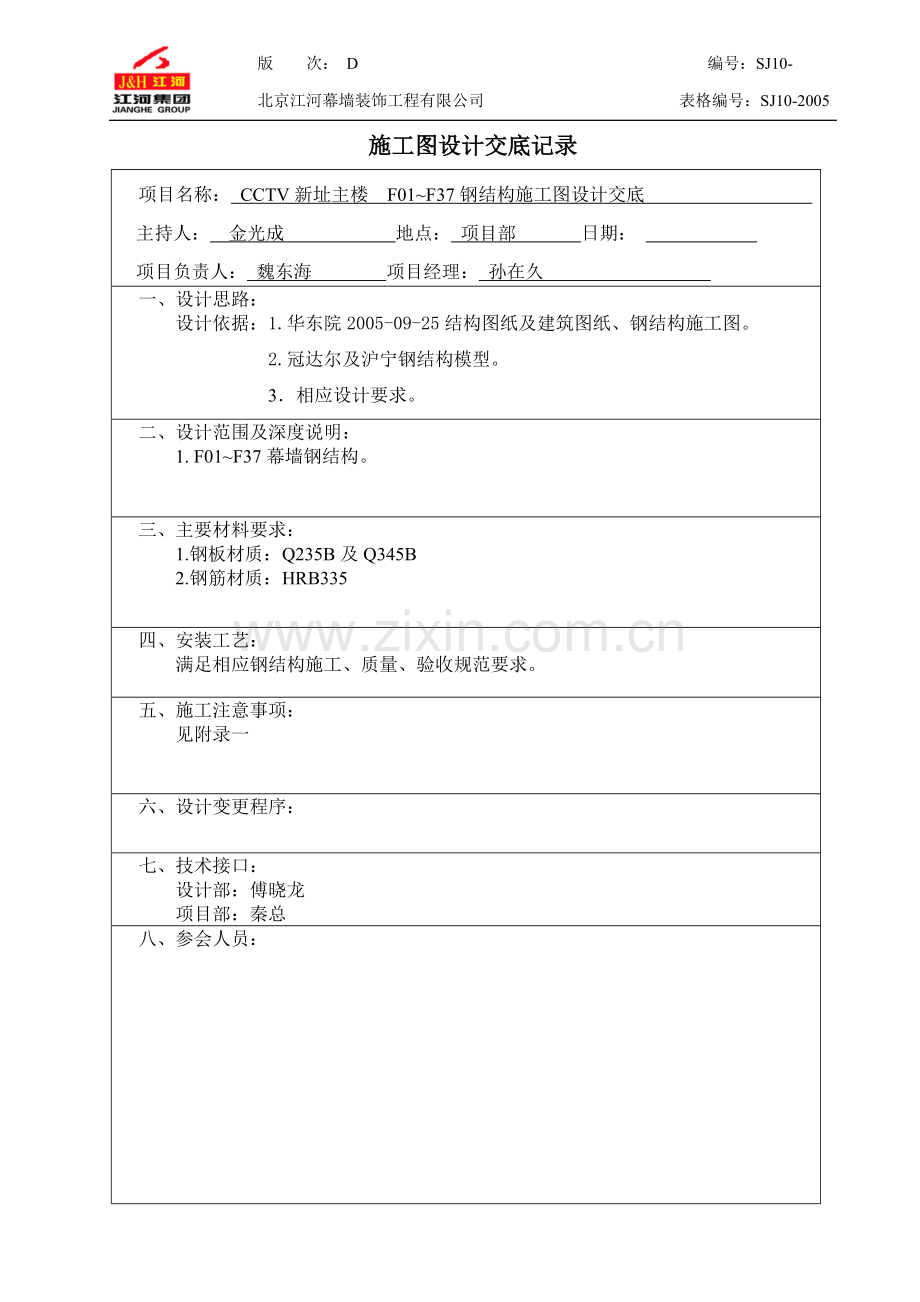

施工图设计交底记录
项目名称： CCTV新址主楼 F01~F37钢结构施工图设计交底
主持人： 金光成 地点： 项目部 日期：
项目负责人： 魏东海 项目经理： 孙在久
一、设计思路：
设计依据：1.华东院2005-09-25结构图纸及建筑图纸、钢结构施工图。
2.冠达尔及沪宁钢结构模型。
3．相应设计要求。
二、设计范围及深度说明：
1. F01~F37幕墙钢结构。

三、主要材料要求：
1.钢板材质：Q235B及Q345B
2.钢筋材质：HRB335
四、安装工艺：
满足相应钢结构施工、质量、验收规范要求。
五、施工注意事项：
见附录一
六、设计变更程序：

七、技术接口：
设计部：傅晓龙
项目部：秦总
八、参会人员：

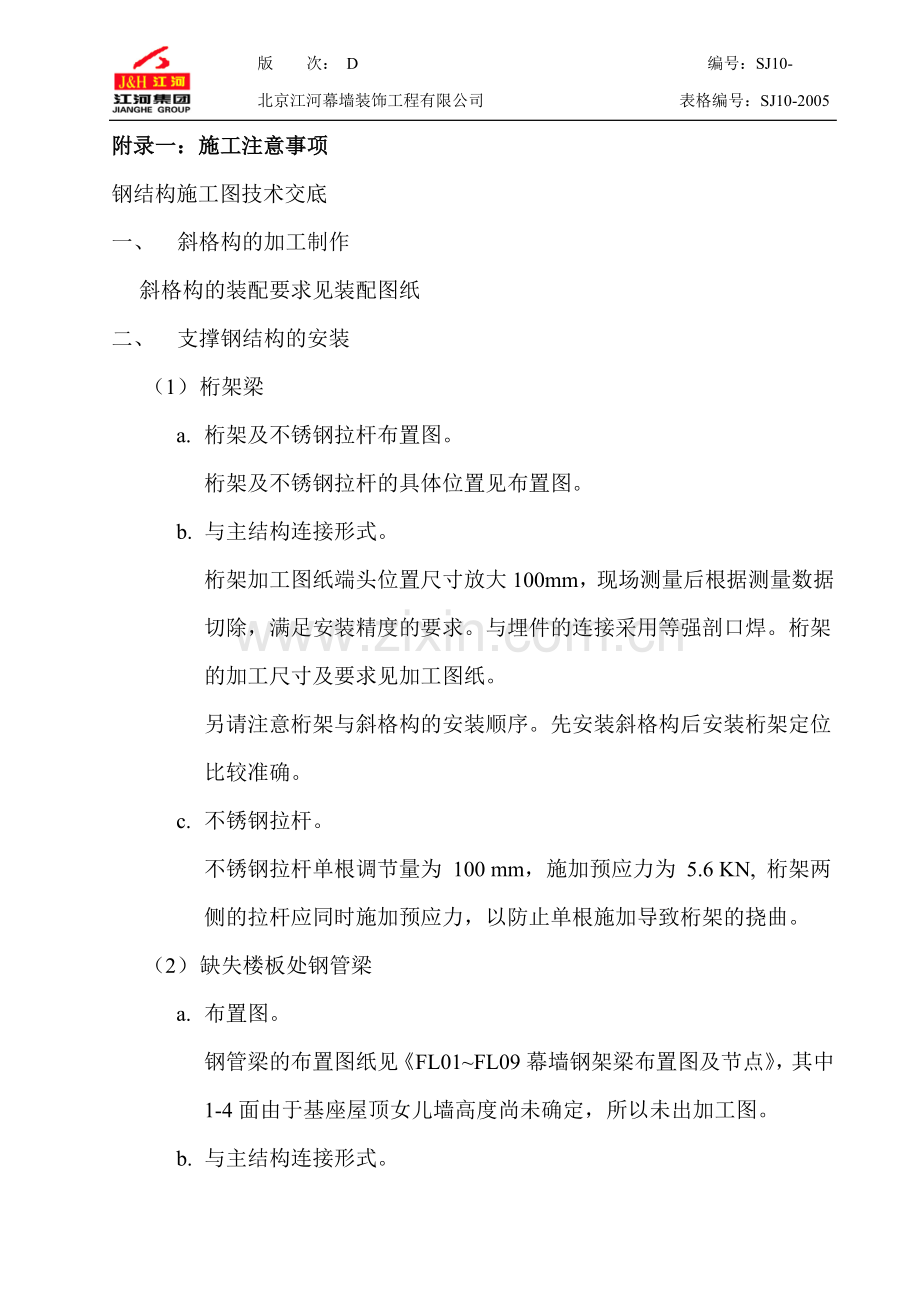

附录一：施工注意事项
钢结构施工图技术交底
一、 斜格构的加工制作
斜格构的装配要求见装配图纸
二、 支撑钢结构的安装
（1） 桁架梁
a. 桁架及不锈钢拉杆布置图。
桁架及不锈钢拉杆的具体位置见布置图。
b. 与主结构连接形式。
桁架加工图纸端头位置尺寸放大100mm，现场测量后根据测量数据切除，满足安装精度的要求。与埋件的连接采用等强剖口焊。桁架的加工尺寸及要求见加工图纸。
另请注意桁架与斜格构的安装顺序。先安装斜格构后安装桁架定位比较准确。
c. 不锈钢拉杆。
不锈钢拉杆单根调节量为 100 mm，施加预应力为 5.6 KN, 桁架两侧的拉杆应同时施加预应力，以防止单根施加导致桁架的挠曲。
（2） 缺失楼板处钢管梁
a. 布置图。
钢管梁的布置图纸见《FL01~FL09幕墙钢架梁布置图及节点》，其中
1-4面由于基座屋顶女儿墙高度尚未确定，所以未出加工图。
b. 与主结构连接形式。
SL-5梁与主体结构的连接形式共有以下几种。
① SL-5梁，标准安装节点见《FL01~FL09幕墙钢架梁布置图及节点图》中的ZP-01，ZP-02。
安装顺序需按照节点所示步骤执行，并且在调整完毕后焊接6mm角焊缝，此焊缝仅焊接一道焊缝即可，不用周圈围焊。
② I-1面需重点注意SL5a -1101、SL5 -1103，此部分安装节点对应的是ZP-02。此外有一些连接件需要在现场焊接如连接件FBLJ-HG14等，此部分需特别注意。
③ I -3面需重点注意SL5 -1301、SL5 -1308，此部分安装节点对应的是ZP-02。此外有一些连接件需要在现场焊接需特别注意。
④ I I -2面需重点注意SL5b -2206，此部分安装节点对应的是ZP-02。此外有一些连接件需要在现场焊接需特别注意。
⑤ II -4面需重点注意SL5 -2401、SL5 -2407、SL5 -2413、SL5 -2419，此部分安装节点对应的是ZP-02。SL5 -2419与主体结构有冲突，与设计院沟通，该冲突部分可现场切除。此外有一些连接件需要在现场焊接需特别注意。
SL-6梁与主体结构的连接形式。
SL-6梁采用直接与柱表面焊接的方法，并且采用肋板加强。SL-6梁安装时要做好各个方向上尺寸的定位。由于柱埋件的埋设不平整，可能会带来调节上的困难。请项目部复核尺寸，看偏差有多少。根据尺寸偏差拿出解决方案。
（3） 特殊位置连接件
特殊位置的连接件指的是H型钢与楼层之间的连接件，由于央视的结构体系比较复杂，H型钢与楼板的连接有很多非标准件。该标准件需详细定位。请注意该标准件的详细使用位置。该连接件的使用位置在《一～九层H型钢连接件加工图》备注中有具体描述。并且设计部将出具安装使用位置图。
三、 斜格构的安装
（1） 安装：斜格构必须经过准备、吊装、就位、零时固定及固定等环节，保证其安装位置的准确性，且注意斜格构在运输、组装、二次运输、吊装及安装后的整个施工过程的成品保护；
（2） 标准格构：按“先两头、后中间支座”的顺序固定且应遵循（1）的要求；
（3） 底部格构：注意高强螺栓及防转动角钢需提前穿入格构，建议按“先上、中，再下部”支座的顺序固定且应遵循（1）的要求；
（4） 十字交叉处：注意高强螺栓及防转动角钢需提前穿入次格构，建议按“先主后次”的顺序固定且应遵循（1）的要求；
（5） 转角（500面）：对1-4面内角、2-3面内角、1-2面及2-1面转角斜格构支座部位高强螺栓需提前穿入埋件并现场临时固定，以防脱落；
（6） 钢管梁位置：注意支座及焊接钢管梁与格构的协调统一；
（7） 其它一些特殊部位：
a) 只有大面斜格构上支座、十字交叉部位斜格构上支座及转角300面斜格构上支座部位高强螺栓需终拧；
b) 斜格构其它部位高强螺栓（斜格构下支座、TL梁位置、主次格构相交位置下支座、斜格构与缺失楼板处焊接箱梁连接、斜格构与±0.000及5.700标高处地面连接、斜格构与桁架连接）均需加一厚度为12mm的防松螺母；
c) 首批12根斜格构（2-4面）的端部5mm封口板比格构端部缩进5mm，该部分格构在组装时需在5mm封口板与铝塑板间加橡胶垫，不同于其它格构做法，请注意；
d) 对首层及二层接地斜格构、十字交叉部分斜格构及缺失楼板处需和焊接钢梁连接的斜格构，其高强螺栓及钢垫片需提前装入斜格构，注意安装、搬运及运输当中的成品保护；
e) 注意在10层部位1-1、1-3、2-2及2-4在550面砼柱做法特殊；
f) 注意在10层部位1-2及2-1面砼柱均在625面，该处斜格构做法很特殊；
g) 注意在1-3面（涉及到的格构有F8-1-3-XG12、F10-1-3-XG13B、F12-1-3-XG10、F12-1-3-XG11、F14-1-3-XG14、F28-1-3-XG03）及2-4面（涉及到的格构有F12-2-4-XG02、F14-2-4-XG02、F16-2-4-XG03）处主体结构斜撑均在500mm面，该处斜格构抗爆梁做法较特殊；
h) 注意在2-2面F9层（涉及到的格构有F10-2-2-XG05B、F10-2-2-XG07）主体结构EB梁在550面上，斜格构抗爆梁需卡在EB梁工字形的“U”型槽内，安装时多加注意；
i) 注意在2-2面F11层（涉及到的格构有F12-2-2-XG04、F12-2-2-XG06）及1-3面F25层（涉及到的格构有F26-1-3-XG03、F26-1-3-XG04）主体结构EB梁在550面上，该处做法较特殊，钢垫片及橡胶垫均为楔形垫片；
j) 注意斜格构F4-1-4-XG04处主体结构斜撑均在550mm面上，安装时注意；
k) 注意在2-2面裙楼楼板局部抬高部位抗爆梁做法较特殊，与其它位置抗爆梁不在同一标高上；
l) 建议接地斜格构最好先将连接件与与斜格构连为一体后再整体安装，容易控制在同一位置；
m) 斜格构支座橡胶垫及聚四氟乙烯垫板凡是没有用螺栓连接的部位，建议用胶粘结。
四、 H型钢的安装
（1） 安装：必须经过准备、吊装、就位、零时固定及固定等环节，保证其安装位置的准确性，且注意在运输、吊装及安装后的整个施工过程的成品保护；
（2） 标准：按“先两头、后中间支座”的顺序固定且应遵循（1）的要求；
（3） 底部：建议H型钢下支座连接件与H型钢同时安装调整；
（4） 转角位置：注意该位置做法较特殊，不同位置分别考虑，且注意承重吊耳下钢垫片调节完成后必须与下部连接件满焊；
（5） 顶部：裙楼十层屋顶在斜格构附近处短H型钢做法较特殊，注意承重吊耳下钢垫片调节完成后必须与下部连接件满焊；
（6） 非标准连接件：主要有柱位、缺失楼板焊接钢梁位置、裙楼十层屋顶及转角位置等。
（7） 其它一些特殊点：
a) 只有H型钢与斜格构连接处及H型钢与H型钢连接处的高强螺栓需要终拧；
b) 注意H型钢支座高强螺栓有M16和M20两种，H型钢与楼板连接处高强螺栓需加一8mm厚防松螺母；
c) H型钢的最外表面完成面需和格构的最外表面完成面共面，且均在距主体结构最近的平行轴线为870mm的面上；
d) H型钢下支座聚四氟乙烯套管必须在H型钢安装前套到30mm钢板上，二者间的空隙用硅酮密封胶填充密实；
e) 注意与斜格构1-3面（涉及到的格构有F8-1-3-XG12、F10-1-3-XG13B、F12-1-3-XG10、F12-1-3-XG11、F14-1-3-XG14、F28-1-3-XG03）、2-4面（涉及到的格构有F12-2-4-XG02、F14-2-4-XG02、F16-2-4-XG03）及2-2面F11层（涉及到的格构有F12-2-2-XG04、F12-2-2-XG06）及1-3面F25层（涉及到的格构有F26-1-3-XG03、F26-1-3-XG04）对应位置的斜格构抗爆梁与H型钢干涉位置的H型钢均为变截面；
f) 注意在1-1面入口位置H型钢最下端需和吊顶位置钢桁架向连接；
g) 注意在2-2面裙楼楼板局部抬高部位H型钢做法较特殊；
h) 注意在2-2面塔楼部分二层C型钢横梁（幕墙分格）抬高处，H型钢与楼板连接制作除与桁架连接位置与桁架中心线同标高外，其它位置均与裙楼同标高；
i) 在2-3面两角部和基座屋面相连接部分，H型钢及转角型钢底部标高在基座屋顶以上，中部内庭院部分H型钢底部要和吊顶部分钢架相连接，请注意；
j) 注意所有门洞口顶部H型钢下部必须与门头钢架相连接；
k) 无楼板处主体结构无楼板处EB5梁处埋件局部抬高，H型钢支座与正常位置在同一标高，做法较特殊，请注意！！
