机械设计课程设计.ppt

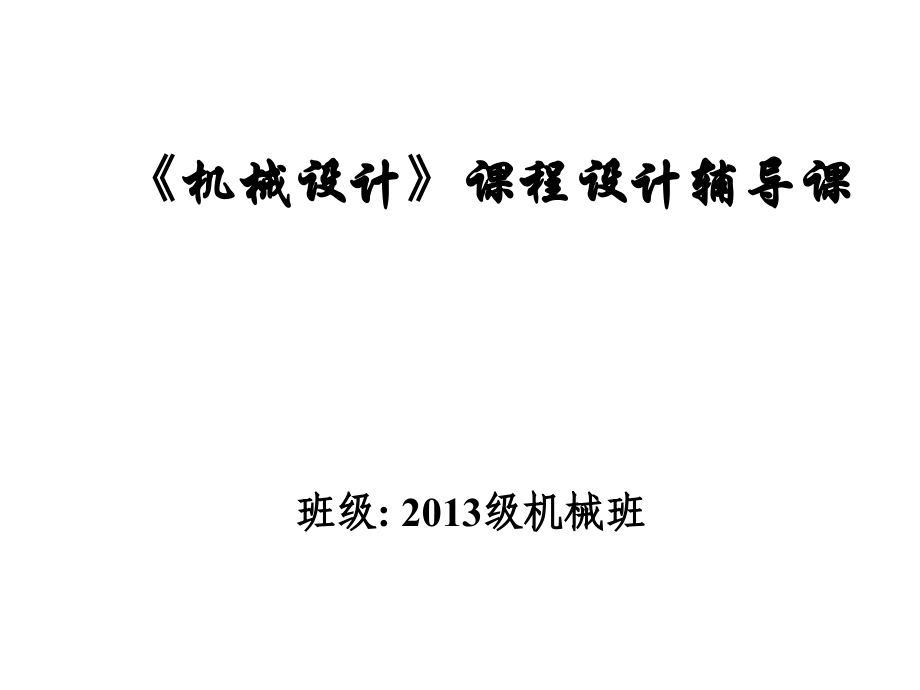

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,机械设计,课程设计辅导课,班级,:2013,级机械班,A:,课程设计概述,设计前的准备工作,设计任务,计算说明书的编制,设计计算的具体要求,设计计算内容,机械图的绘制,设计大致步骤,设计答辩的要求,1,、设计前的准备工作,每位同学一套绘图用具（,A0,图板、丁字尺、三角板、绘图仪器等）；,每位同学准备两张,A0,图纸、两本设计计算说明书专用纸和一个纸质文件袋（封面贴“,机械设计课程设计的统一封面”，底面贴横条）,；,确定课程设计教室；,明确设计任务、阅读课程设计资料。,Back,横条内容：,学号，姓名，学院，班级：,写全称,，指导老师姓名，课题名称，完成时间：学年、学期，年、月、日。,要求：分三行、打印，张贴。,学号,，姓名,，,学院，班级：,，,指导老师,，课题名称,，,完成时间：,年,学期，,年,月,日。,湘 潭 大 学 机 械 设 计,课 程 设 计,题 目,学 院 机械工程（或兴湘）学院,专 业 机械设计制造及其自动化,班 级,学 号,姓 名,指导教师,完成日期,年 月 日,2,、设计任务：设计一台齿轮减速器,选择设计题,每位同学从机械设计课程设计任务书中选择一个设计题（可在一至四题中任选一题，并任选其中的一组数据）。,要求每位同学选择不同的题或不同的数据，由学习委员负责选题的统计工作。,设计要求,每位同学在完成,设计计算,后，提交一份计算说明书；,减速器装配图1张（,A0）、,箱座图1张（,A1）（,手工绘制）；,I,题：,输出轴、输出轴上的齿轮零件图各一张（,A3）.,每位同学最后必须通过答辩。,Back,3,、设计的大致步骤,阅读资料,并完成初期设计计算（第一周一至四）,完成装配图绘制,(A0),（第二周一至四）,完成箱座图绘制,(A1),（第三周一至二）,完成其他两张零件图绘制,(A3),（第三周三）,编写计算说明书，并准备答辩（至第三周四）,答辩（第三周五）,Back,4,、,设计计算内容,1).,电动机的选择与计算,:,1,、计算电动机所需功率；,2、选择电动机型号。,2).,确定各级传动参数,:,包括传动比、功率、转速和扭矩。,3).,传动零件设计：,轴、齿轮、键、联轴器、带或链、选择轴承。,4).,强度及寿命计算：轴、轴承,。,5,、设计计算的具体要求,1).,选择电动机,;,2).,减速器传动系统参数计算,;,3).,减速器外部传动零件设计,;,4).,减速器内部传动件设计（圆柱齿轮均要求设计成斜齿轮）,;,5).,减速器结构尺寸计算。,a.,轴的设计,:,题：要求对三根轴均进行结构设计、弯扭合成强度计算，第三根轴外加疲劳强度精确校核；,其中包括选择各对轴承，并对各轴上轴承进行寿命计算；选择各键，并对各轴上键进行强度计算；选择各配合尺寸处的公差与配合；,b.,决定润滑方式，根据,dn,值选择润滑方式和润滑油牌号,;,c.,减速器附件设计的简要说明,.,6,、设计计算说明书的格式,封面,任务书,目录,1,选择电动机,2,减速器传动系统参数计算,3,减速器外部传动零件设计,4,减速器内部传动零件设计,4.1,高速级齿轮传动设计,4.2,低速级齿轮传动设计,5,减速器结构尺寸计算,6,轴的设计,6.1,输入轴设计,6.1.1,结构设计,6.1.2,弯扭合成强度计算,6.1.3,键的强度计算,6.1.4,轴承寿命计算,6.2,中间轴设计,6.2.1,结构设计,6.2.2,弯扭合成强度计算,6.2.3,键的强度计算,6.2.4,轴承寿命计算,6.3,输出轴设计,6.3.1,结构设计,6.3.2,弯扭合成强度计算,6.3.3,疲劳强度精确校核,6.3.4,键的强度计算,6.3.5,轴承寿命计算,7,决定润滑方式，选择润滑剂,;,8,减速器附件设计的简要说明,;,结束语,;,参考文献,.,设计内容,设 计 计 算,计算结果,35mm,25mm,7,、机械图的绘制,1).,装配图绘制：,绘制减速器装配图。,步骤：1、图形布置；2、绘出中心线；,3、绘出箱内传动零件；,4、绘出箱体及附件；,5、加绘局部视图；,6、标注尺寸及配合代号。,2).,零件图的绘制：,减速器箱座,输出轴及轴上的从动齿轮,.,要求：每张图纸上必须有图纸名称、设计者和审核者签名。,8,、计算说明书的编制,1、设计任务书；,2、目录（主标题、页码）,;,3、传动方案的拟定与分析（简要说明、附传动示意图）；,4、电动机的选择与计算；,5、各级传动运动参数及动力参数的计算；,6、传动零件的设计与计算；,7、健的选取及计算；,8、滚动轴承的选取与计算；,9、联轴器的选取；,10、润滑和密封；,11、箱体及附件的结构设计与选取；,12、小结；,13、参考文献。,9,、设计中需要注意的问题,1).,中心距尾数需圆整为,0,和,5;,2).,齿轮端面与箱体内壁之间的距离为,10-20;,3).,齿轮端面之间的距离为,15-25;,4).,小齿轮应比大齿轮宽,5-10,或,3-5mm;,5).,箱体底面应设置斜度,1:100,轴承的定位问题,;,6).,润滑方式应根据,dn,值进行选择,;,7).,铸造箱体应具有适当的拔模斜度,箱体壁厚,8mm;,8).,减速器应适当选择附件及箱体结合面的定位问题,.,9).,浸油深度,:,齿顶圆至箱底,:30mm;,齿顶圆至油面,1/3*Ra.,10).,滚动轴承应选择向心推力轴承,(,画法、配合和定 位）,.,湘潭大学,毕业,设计说明书,课程,题目：设计某车间传送设备的传动装置,系别,机械工程学院,专业,机械设计制造及自动化,班级,09,级机械六班,姓名,指导教师,冯 建 军,二,0,一,0,年一月十六日,B:,课程设计进入方法,设计计算过程及第一步的要求,1.,计算工作机所需功率,:,2.,计算总效率,:,3.,选择电动机,:,4.,计算传动比及传动比的分配,:,5.,计算每根轴的输入功率,扭矩,转速及传动比,:,6.,轴上传动零件的设计计算,:,7.,作轴的结构设计,:,8.,强度,寿命计算及相关验算,:,9.,绘图（装配图,A0,一张、零件图三张，,A1,一张，,A3,两张）,.,10.,编制设计计算说明书及答辨。,第一步的要求,例题,1.,计算工作机所需功率,2.,计算总效率,:,3.,选择电动机,:,电动机所需功率,:,根椐,P,电机,选择电动机型号，从面获得电机参数,:,电动机额定功率,P,额,，满负荷转速,n,电机,。,4.,计算传动比及传动比的分配,:,分配传动比,:,取,i,12,、,i,23,，使,5.,计算每根轴的输入功率,扭矩,转速及传动比,带传动的输入功率,P,4,和转速,n,4,:,第三轴的输入功率,P,3,和转速,n,3,:,第二轴的输入功率,P,2,和转速,n,2,:,第一轴的输入功率,P,1,和转速,n,1,:,轴序号,功率,(KW),转速,(r/min),扭矩,(Nm),传动比,轴,1,P,1,1,T,1,i,12,i,总,轴,2,P,2,2,T,2,轴,3,P,3,3,T,3,i,23,轴,4,P,4,4,T,4,将每根轴的输入功率,角速度,扭矩及传动,比填入下面参数表中,可得,:,C.,开始,课程设计,后续工作,6.,轴上传动零件的设计计算,:,7.,作轴的结构设计,:,8.,强度,寿命计算及相关验算,:,9.,绘图（装配图,A0,一张、零件图三张，,A1,一张，,A3,两张）,.,10.,编制设计计算说明书及答辨。,
