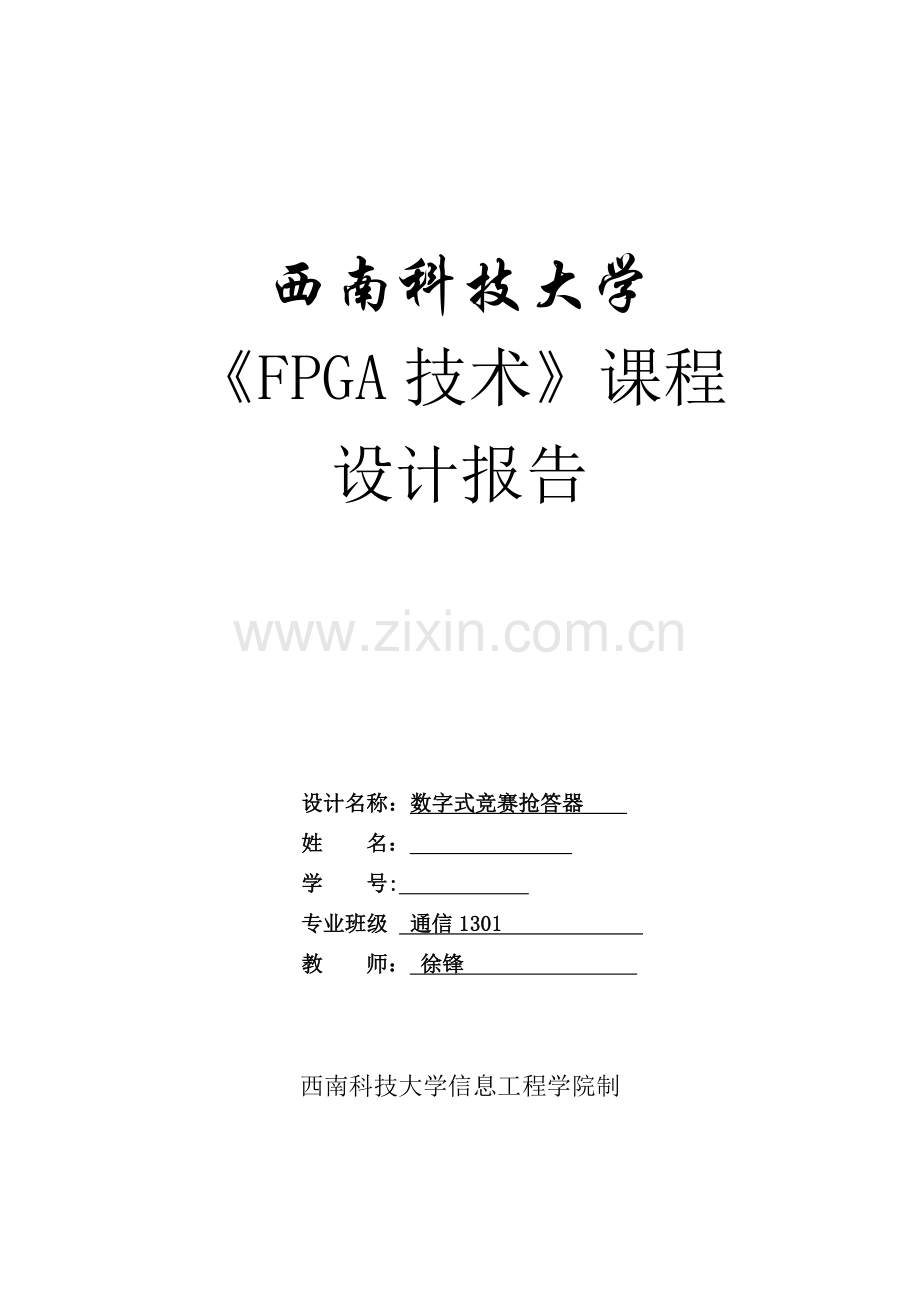

西南科技大学
《FPGA技术》课程
设计报告

设计名称：数字式竞赛抢答器
姓 名：
学 号:
专业班级 通信1301
教 师： 徐锋

西南科技大学信息工程学院制

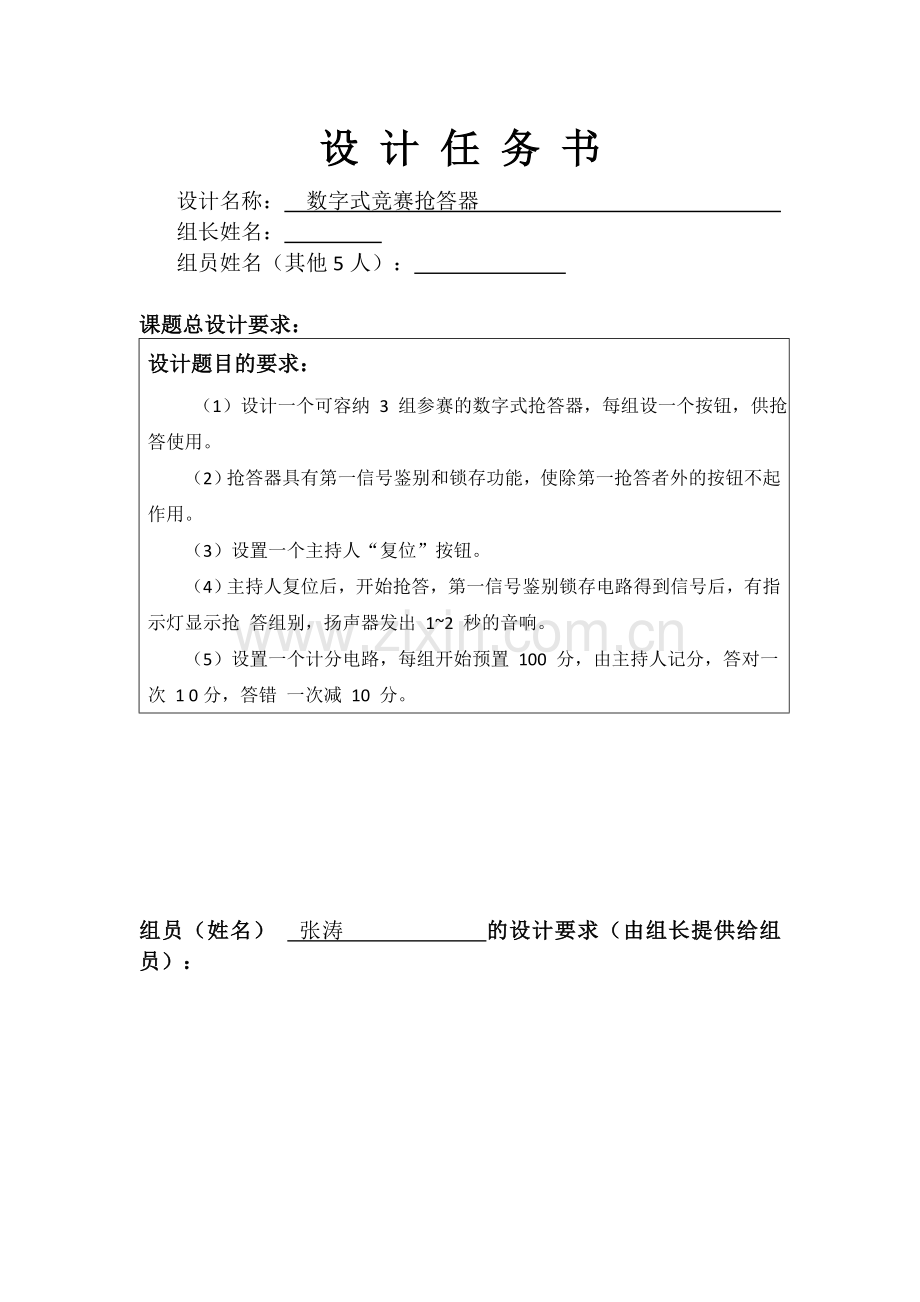

设 计 任 务 书
设计名称： 数字式竞赛抢答器
组长姓名：
组员姓名（其他5人）：

课题总设计要求：
设计题目的要求：
（1）设计一个可容纳 3 组参赛的数字式抢答器，每组设一个按钮，供抢答使用。
（2）抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用。
（3）设置一个主持人“复位”按钮。
（4）主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，有指示灯显示抢 答组别，扬声器发出 1~2 秒的音响。
（5）设置一个计分电路，每组开始预置 100 分，由主持人记分，答对一次 1 0分，答错 一次减 10 分。

组员（姓名） 张涛 的设计要求（由组长提供给组员）：
主要任务：设计抢答鉴别锁存模块
输入端口：group1,group2,group3,reset.
输出端口：group[2:0]
功能描述：
reset为主持人复位信号（开始抢答信号），当reset有一个低电平到来时（下降沿），该模块开始锁存输入端口的信号，当其中有一个发生变化时，将输入封锁。然后将锁存到的信号按下列真值表输出：

锁存信号
输出信号
group1
group2
group3
group[1]
group[2]
0
1
1
0
1
1
0
0
1
0
1
1
0
1
1

当信号还没有被锁存时，group输出为00。

组员（姓名） 曾雪 的设计要求：
主要任务：组别译码提醒模块
输入信号：group[2:0]，clk
输出信号：warn,light[2:0]
功能描述：
模块用于控制蜂鸣器及三个LED灯，其中warn控制蜂鸣器，light控制组别信号灯。当出现group信号从00变化到其它后，蜂鸣器发出1~2s声响，频率由表示已经抢答到，对应抢答到组别的LED灯亮。

组员（姓名） 李明亮 的设计要求:
主要任务：计分模块
输入端口：group[2:0],right,wrong
输出端口：score1[7:0],score2[7:0],score3[7:0]
功能描述：
该模块用于对各个组进行计分，并将结果输出。当right每来一个下降沿触发对应组别加分功能，当wrong每来一个下降沿触发对应组别扣分功能。
其中加分功能和扣分功能有其他组员提供函数。
score1,score2,score3分别对应于组别1，组别2，组别3的计分结果。由于只需考虑十位和百位，所以只需要8位的二进制数，其中score的高4位表示得分的百位，低四位表示得分的十位数字。

组员（姓名） 王翔 的设计要求:
主要任务：组别分数动态扫描显示模块
输入端口：score1[7:0] ,score2[7:0],score3[7:0],group[2:0]
输出端口：wei[7:0],duan[6:0]
功能描述：
该模块主要实现对分数，抢答到的组别的动态扫描，将它们动态显示在数码数码管上。其中score1，score2，score3分别表示当前得分，wei[7:0]和duan[6:0]分别表示位选和段选信号，clk为扫描时钟。

组员（姓名） 林静 的设计要求:
主要任务：
编写2个函数，分别实现计数模块加分功能，扣分功能。 并在一个模块进行仿真测试函数功能，直到正确。
add:
其参数为当前分数，实现对参数的加分功能，每次加分为10分，并以八位二进制储存百位和十位，其中高四位表示得分百位上的数字，低四位表示十位上的数字。
reduce: 实现对参数的加分功能，每次扣分为10分，其他相同。

2015 年 4 月 20 日
一． 设计步骤
1、 设计准备：
根据设计需求，分析整个系统功能及设计任务，可知，系统需要四个模块来实现其功能。分别为：设计抢答鉴别锁存模块、组别译码抢答模块、计分模块、组别分数动态扫描模块。初步选定设计方案，然后根据功能分配任务。
2、 设计输入：
（1） 设计编写抢答锁存模块代码。
（2） 设计编写组别译码模块。
（3） 设计编写计分模块
（4） 设计动态扫描模块
（5） 将以上四个模块组合，设计出这四个模块的顶层模块。
（6） 加上消抖模块
3、 功能仿真：
在每个模块设计完成后，对该模块设计仿真波形，进行仿真。
4、 引脚约束：
根据功能设计及FPGA外围电路设计，对引脚进行约束。

二．设计整体流程图

加减分
抢答信号
抢答按钮
主持人控制开关
分组LED灯
F
P
G
A
数码显
示分数
蜂鸣器响起
复位

三．设计方案（可包含主控制电路状态转换图）
1、 FPGA的具体模块电路连接组合如下图所示：
Group[1:0]
Cllk
wrong
right
抢答锁存模块
组别译码提醒模块
计分模块
组别分数动态扫描显示模块
Light[2:0]
Score[7:0]【[[[[[[【&：0】

2、 各个模块的功能及设计方案;
(1)抢答锁存鉴别模块
功能：reset为主持人复位信号（开始抢答信号），当reset有一个低电平到来时（下降沿），该模块开始锁存输入端口的信号，当其中有一个发生变化时，将输入封锁。然后将锁存到的信号按真值表输出。
（2） 组别译码提醒模块
功能：模块用于控制蜂鸣器及三个LED灯，其中beep控制蜂鸣器，light控制组别信号灯。当出现group信号从00变化到其它后，蜂鸣器发出1~2s声响，表示已经抢答到，对应抢答到组别的LED灯亮。
（3）计分模块
功能：该模块用于对各个组进行计分，并将结果输出。当right每来一个下降沿触发对应组别加分功能，当wrong每来一个下降沿触发对应组别扣分功能。。
score1,score2,score3分别对应于组别1，组别2，组别3的计分结果。由于只需考虑十位和百位，所以只需要8位的二进制数，其中score的高4位表示得分的百位，低四位表示得分的十位数字。
（4） 计分模块的加分，扣分函数设计：
Add：
其参数为当前分数，实现对参数的加分功能，每次加分为10分，并以八位二进制储存百位和十位，其中高四位表示得分百位上的数字，低四位表示十位上的数字。
reduce: 实现对参数的加分功能，每次扣分为10分，其他相同。
（5）动态扫描组别分数显示模块
功能：该模块主要实现对分数，抢答到的组别的动态扫描，将它们动态显示在数码数码管上。其中score1，score2，score3分别表示当前得分，wei[7:0]和duan[6:0]分别表示位选和段选信号.

（6）前4个模块的组合
设计思路：根据设计方案具体的模块连接，如1中图所示，设计顶层模块。
输入：总共3个按键输入信号，一个时钟输入信号
输出：一个控制组别灯的信号，一个数码管断选和一个位选信号。具体设计如下：

四. 顶层及各自模块波形图仿真分析
1、 鉴别锁存模块波形设计：

分析：开始时，group输出为00，当reset复位后，key[2]出现一低电平（第三组按下），group输出11，当接着key[1]按下，group输出不变，当再来了一个reset信号后，key又有效了，后面的也是如此。显然实现了抢答鉴别锁存功能。

2、 组别译码提醒模块：

分析：当group由00变化到01，10,11，时显然light对应真值表变化。而Warn开始以时钟周期一半的频率变化，由于需要在50个时钟周期才能停止变化，所以为了更完整的验证light信号的变化，设计group的变化时没有根据实际时间来变化。

3、 计分模块：
（1）

分析：score表示分数百位和十位。开始时，初始分数为100分，
当group为10时，right来了一个低脉冲后，score2变为了8’h11;
当group为01时，right来了一个低脉冲后，score1变为了8’h11;
当group为11时，wrong来了一个低脉冲后，score3变为8’h09;
再对其他分析，显然实现了功能。

（2） 该模块调用的加分，扣分函数的测试波形及分分析
Add：

Reduce:

分析：这两个函数都用时钟信号（作为测试的辅助信号）对其测试，可以看到，add中实现了每次加1的功能，（由于百位和十位，相当于加了10），reduce实现了减一的功能。

4、 动态扫描模块：

分析：每来一个时钟信号，位选按次序变化一次，断选信号变化一次，对应于该位所显示的分数的数码管控制数值。比如：第三位对应于用于控制score2百位，被选中时，score3位8’h30，显然对应断选输出8’h06;其他位置可的同样验证。

5、次顶层模块

分析：复位信号后，当key[0]出现一个脉冲，light变为3’h1. Warn开始以时钟频率的一半变化。显然实现了模块1和模块2的功能。
每来一个时钟信号，位选按次序变化一次，断选信号变化一次，对应于该位所显示的分数的数码管控制数值。开始时，由于每人开始都是100分，段选百位和十位应显示1和0，对应断选信号为7’h01,7’h4f;第八位用于显示抢答到的组数，当第八位位选打开时，对应断选输出为7’h4f,恰好对应于所选组数第一组。
当来了一个right低脉冲后，位选第一位，第二位打开时（控制score1百位和十位），断选信号输出7’h4f, 7’h4f，对应于110分，显然实现了加分功能和动态扫描功能。
同样可以验证减分功能的真确性。
五．体会
本次课程设计是一次对前段时间学习的考验与检测，通过这次对一个比较完整数字系统的设计，从最初的完全迷茫，到后来的题目选定，在到任务分配，与同学一起讨论，查阅资料，解决遇到的问题，我真真切切地感受到了设计中的快乐与辛酸。有时候遇到了一个很简单的错误，却要找很久才能解决。有时候甚至苦恼，发怒。但是最欣喜的时刻莫过于当绿色的波形在眼前出现的那刻，那是一份努力的结果，每每都让我感到了小小的兴奋。
设计过程，我发现了很多以前没有注意到的问题，比如，同一个变量不能在两个always语句中进行赋值，尽管没有语法错误，但是在综合的时候会报错。再比如，所有的输入都应该是wire型变量，所以在例化时，中间变量都要设置成线网型的。再比如，在调用函数时，不能把输入直接作为参数传递。
多少天的屏幕守候，多少个夜晚的挑灯夜战，当时间的记忆写满辛酸的汗水，我想我收获了艳阳下最丰硕的果实。
六．程序源码
(1)抢答锁存鉴别模块
module snatch(key,reset,group
);
input[2:0] key;
input reset;
output reg[1:0] group;
reg q;
wire qiang,clk;
assign qiang=(key[0]&key[1]&key[2]);
assign clk=(qiang||q);
always@(negedge clk or negedge reset)
if(!reset)
begin
q<=0;
end
else q<=!q;
always@(negedge clk)
begin
case(key)
3'b110:group<=2'b01;
3'b101:group<=2'b10;
3'b011:group<=2'b11;
default:group<=2'b00;
endcase
end
endmodule
（2） 组别译码提醒模块
module warning(clk,
group,light,warn );
input clk;
input [1:0] group;
output reg[2:0] light;
output reg warn;
reg ena;
reg[5:0] cnt;
initial
begin
warn<=1'b1;
cnt<=6'b0;
end
always@(posedge clk)
begin
if(ena)
begin
cnt<=cnt+1'b1;
if(cnt==6'b1111111)
ena<=1'b0;
end
end
always@(group)
begin
case(group)
2'b00: light <= 2'b000;
2'b01: light <= 2'b001;
2'b10: light <= 2'b010;
2'b11: light <= 2'b100;
endcase
if(group!=00)
begin
ena<=1'b1;
end
end
always@(cnt)
warn<=warn+1'b1;
endmodule
（3）计分模块
module cont(group,score1,score2,score3,right,wrong
);
input right,wrong;
input[1:0] group;
output reg[7:0] score1,score2,score3;
reg[7:0] s1,s2,s3;
initial
begin
s1<=8'b00010000;
s2<=8'b00010000;
s3<=8'b00010000;
score1<=8'b00010000;
score2<=8'b00010000;
score3<=8'b00010000;
end
function[7:0] add;
input[7:0] score_start;
reg[3:0] gao4,di4;
begin
gao4=score_start[7:4];
di4=score_start[3:0]+4'b1;
if(di4==4'b1010)
begin
di4=4'b0000;
gao4=gao4+4'b1;
end
add={gao4,di4};
end
endfunction
function[7:0] reduce;
input[7:0] score_start;
reg[3:0] gao4,di4;
begin
gao4=score_start[7:4];
di4=score_start[3:0];
if(di4==4'b0)
begin
gao4=gao4-4'b1;
di4=4'b1001;
end
else
di4=di4-4'b1;
reduce={gao4,di4};
end
endfunction
always@(negedge right,negedge wrong)
begin
if(right==0)
begin
if(group==2'b01) s1=add(s1);
if(group==2'b10) s2=add(s2);
if(group==2'b11) s3=add(s3);
score1=s1;
score2=s2;
score3=s3;
end
else
begin
if(group==2'b10) s1=reduce(s1);
if(group==2'b10) s2=reduce(s2);
if(group==2'b11) s3=reduce(s3);
score1=s1;
score2=s2;
score3=s3;
end
end
endmodule
（4）动态扫描组别分数显示模块
module scan_led(group,score1,score2,score3,clk,wei,duan);
input [7:0]score1,score2,score3;
input clk;
input[1:0] group;
output reg[6:0] duan;
output reg[7:0] wei;
reg[2:0] cnt_scan;
reg[3:0] dataout;
initial
begin
cnt_scan<=16'b0;
end
always@(posedge clk)
cnt_scan<=cnt_scan+1'b1;
always@(cnt_scan)
begin
case(cnt_scan)
3'b000:wei=8'b0000_0001;
3'b001:wei=8'b0000_0010;
3'b010:wei=8'b0000_0100;
3'b011:wei=8'b0000_1000;
3'b100:wei=8'b0001_0000;
3'b101:wei=8'b0010_0000;
3'b110:wei=8'b0100_0000;
3'b111:wei=8'b1000_0000;
default:wei=8'b0000_0001;
endcase
end
always@(wei)
begin
case(wei)
8'b0000_0001:dataout=score1[7:4];
8'b0000_0010:dataout=score1[3:0];
8'b0000_0100:dataout=score2[7:4];
8'b0000_1000:dataout=score2[3:0];
8'b0001_0000:dataout=score3[7:4];
8'b0010_0000:dataout=score3[3:0];
8'b0100_0000:dataout=4'b0;
default:dataout={2'b00,group};
endcase
end
always@(dataout)
begin
case(dataout)
4'b0000:duan=7'h01;
4'b0001:duan=7'h4f;
4'b0010:duan=7'h12;
4'b11:duan=7'h06;
4'b100:duan=7'h46;
4'b101:duan=7'h24;
4'b110:duan=7'h20;
4'b111:duan=7'h0f;
4'b1000:duan=7'h00;
4'b1001:duan=7'h04;
default :duan=7'h0;
endcase
end
endmodule
