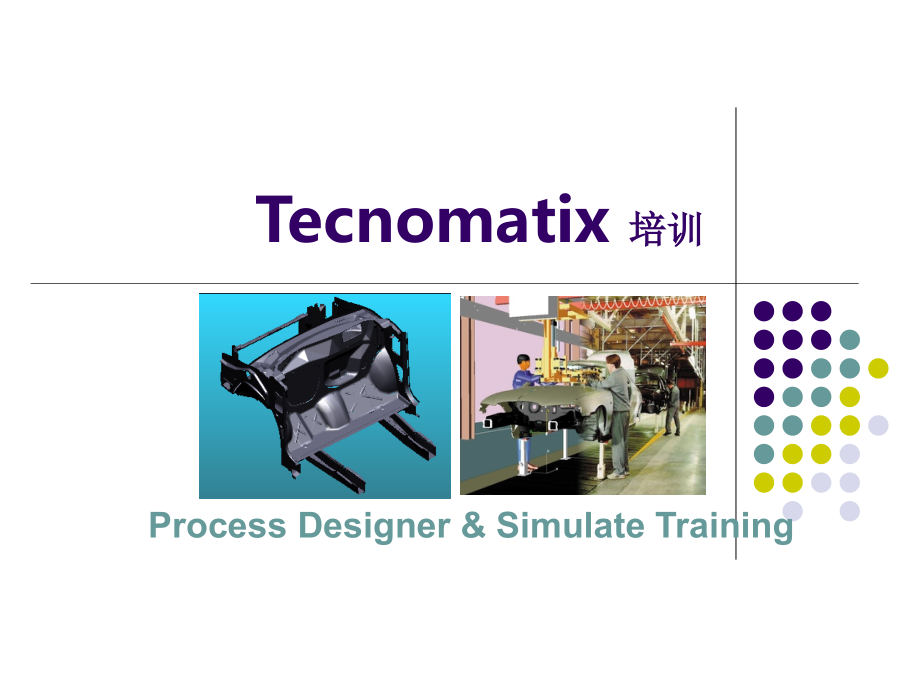

汽车自动化流水线软件PDPS.ppt

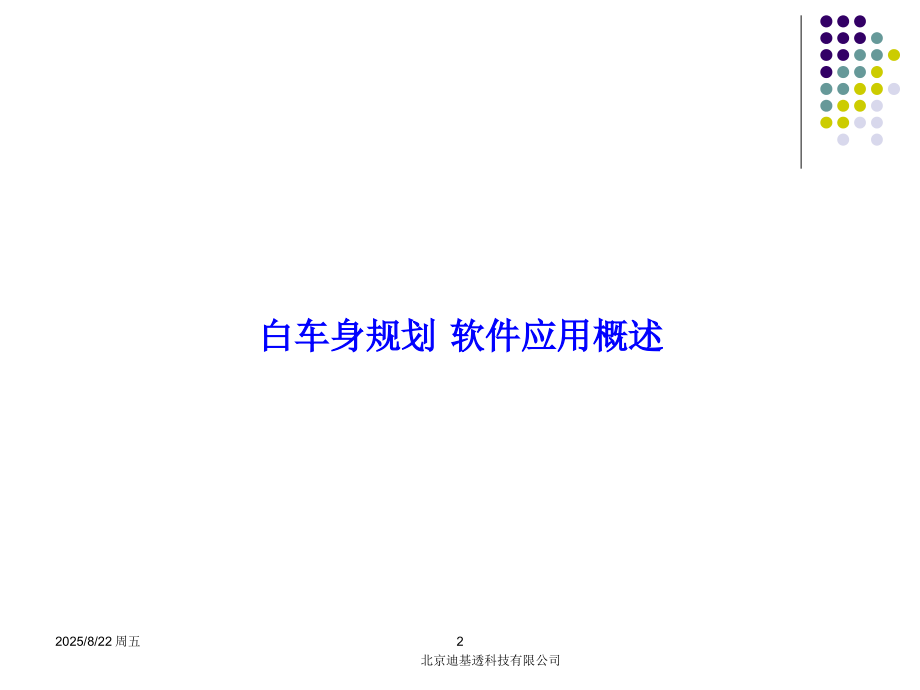

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Tecnomatix,培训,Process Designer&Simulate Training,2025/8/22 周五,2,北京迪基透科技有限公司,白车身规划 软件应用概述,2025/8/22 周五,3,北京迪基透科技有限公司,汽车焊装线是将各车身冲压零件装配焊接成白车身的焊接生产线,通常包括车门、前围、左,/,右侧围、后围、地板和顶盖等焊接分总成及白车身总成线。,根据生产节拍、自动化程度及生产方式，总成线和分总成线又分成若干工位，各个工位一般由焊装夹具、焊接设备、输送系统、控制系统及辅助设备等组成，形成复杂的物料流动焊接装配系统,为了减少实际制造过程中的失误率及劳动强度，降低制造成本，数字化工厂技术孕育而生。,工艺整体规划（土建、机械化、工艺分析）,工厂整体及局部的物流分析,运动轨迹分析,装配工艺过程仿真,机器人生产线仿真,干涉模拟,人机工程分析,2025/8/22 周五,4,北京迪基透科技有限公司,产品开发简单流程描述,2025/8/22 周五,5,北京迪基透科技有限公司,TECNOMATIX,焊装解决方案的构成,Process Designer,Process Simulate&Robcad,工艺规划,、数据管理,机器人,仿真验证,、,人机仿真,、离线编程,2025/8/22 周五,6,北京迪基透科技有限公司,TECNOMATIX,解决方案详细描述,2,导入零件,CAD,模型,零件明细表,焊点及属性,1,3,零件分组,4,导入焊点,5,将焊点分配给零件,6,确认焊点属性,7,建立工序,Work Performed with Process Designer,Work Performed with,Process Simulate,10,焊枪的优化选择,9,焊接路径检验,8,形成焊接工艺,11,将焊枪分配给焊点,12,储存工位,输出,ROBCAD,建立工位文件,2025/8/22 周五,7,北京迪基透科技有限公司,系统配置,软件环境,eM-Server,服务端支持,Windows2000SP4,，,WindowsXPSP2/SP3,，,Windows2003SP1,eM-Power,客户端支持,Windows2000SP4,，,WindowsXP SP2/SP3,eM-Power,软件版本：,Teconmatix 9.1,其它主要应用软件：,oracle10g,、,AutoCAD,硬件环境,最低配置,推荐配置,CPU,1.0GHz,2.4GHz,或更高,内存,1G,2G,显卡,基本配置,独显,512MB,虚拟内存,2GB,4GB,硬盘空间,20GB,20GB,2025/8/22 周五,8,北京迪基透科技有限公司,第一章,Process Designer&Simulate,概述,2025/8/22 周五,9,北京迪基透科技有限公司,1.1 Process Designer&Simulate,软件介绍,1.2 Process Designer&Simulate,工作模式,1.3 Process Designer,基本界面,1.4 Process Designer,基本操作,第一章,Process Designer&Simulate,概述,2025/8/22 周五,10,北京迪基透科技有限公司,生产信息管理,制造过程规划,1.1 Process Designer&Simulate,软件介绍,2025/8/22 周五,11,北京迪基透科技有限公司,优点：,是一个多层数据库结构，将产品信息与产品制造特征、制造资源和制造工艺关联在一起，这种关联关系贯穿于整个产品生产制造过程中。,为整个产品制造过程提供了完整的框架，可以更好的匹配和简化产品制造的规划过程。,可以进行生产过程的规划、分析、确认和优化。,通过不同规划团队间的协同作业，,Process Designer,大大缩短了产品生命周期，使制造过程的规划变得更加简单。,提供了一种简单的逻辑结构，使之可以对所有制造信息进行关联和控制。,是,UGS Teamcenter Manufacturing,产品的组成部分。,1.1 Process Designer&Simulate,软件介绍,2025/8/22 周五,12,北京迪基透科技有限公司,三层数据结构,Oracle,数据库,eMServer,Client,Oracle,DB,eMServer,Process,Designer,Clients,Web,Server,Web Clients,eMS,eMS,Internet,1.1.1,数据结构,2025/8/22 周五,13,北京迪基透科技有限公司,Process Designer,的数据存放在两个位置：,System root,：与,eM database,中的节点相关的所有外部文件都存储在此路径下（主要包括如产品和资源的,3D,、,excel,、,AutoCAD,文件等）,Oracle,数据库：存储项目的所有对象节点及其关联关系（实时读写）,1.1.1,数据结构,2025/8/22 周五,14,北京迪基透科技有限公司,Sysroot,Attachment,Customization,Document,General,Icons,LIB,Output,Picture,Receive,Robproject,Report,TuneCells,xmlFiles,Product,Resource,存储系统中,Attachment,连接文件,存储项目的,Customization,文件,存储项目过程说明文档,系统自带目录,系统自带目录,存储产品的,3D,数据,存储资源的,3D,数据,存储,Pert/Gantt,等截图,存储项目收集数据,存储与,Robcad,通讯的数据,存储项目的汇报文件,存储仿真数据,系统自带目录,layout,存放,2D,数据,1.1.1,数据结构,2025/8/22 周五,15,北京迪基透科技有限公司,Process Designer,文件类型,项目文件,.ppj,项目文件，包含所有节点信息和变量定义）,数据文件,.ppd,项目部分节点信息,.xml,（开放标准的结构化文件格式）,.csv,（逗号分割文件）,客户化文件,.ppc,整个数据库中的节点类型和属性定义,变量定义文件,.ppv,项目中的变量定义,.csv,（逗号分割文件）,1.1.2,数据导入类型,2025/8/22 周五,16,北京迪基透科技有限公司,零件,组成最终产品的单元；,操作,为制造最终产品而执行的生产操作；,资源,为实现生产操作所需的各类工装设备；,包括生产线，工位，夹具，工装设备等。,制造特征,描述了不同零件之间的相互关联关系，对汽车白车身制造来说，主要有,焊点,，焊缝等焊接特征。,Process Designer,有4个基本的工艺,对象,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,17,北京迪基透科技有限公司,零件的标记:,各个零件的数据置于一个层次结构化的产品结构树中，这个结构树描述了零件与零件之间和零件与总成间的相互关系.,在软件中可以浏览产品零件的3,D,数据，便于工艺结构分析,可以在产品结构树中添加2,D,的零件图以便浏览查询.,焊点是与相关零件想对应的，描述了零件之间的制造关系,制造特征的标记：,1.2 Process Designer&Simulate,工作模式,焊点,PLP,点,焊缝、胶条等,2025/8/22 周五,18,北京迪基透科技有限公司,操作的标记:,操作,树列出了生产所需的所有操作，并描述了执行操作的生产顺序,PERT,图用来设计操作的模型和描述其逻辑流程,Gantt,图用来察看操作的时间和先后次序,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,19,北京迪基透科技有限公司,资源的标记:,资源树的定义也具有层次性结构,，它列出了生产所需的人员、工具、设备和夹具等各类资源，也描述了资源的布置摆放和顺序,用3,D,浏览功能可以看到3,D,的资源几何模型,可以用,MicroStation/HLS,或,Autocad,来创建2,D,的资源布局图并可与其3,D,模型相联结,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,20,北京迪基透科技有限公司,首先，我们要选择要生产的零件。,将制造特征（焊点）关联到零件上。,现在我们面临的问题是如何生产这个零件，生产过程需要进行若干操作工艺，这些操作必须按照正确的工艺流程进行。,1,2,3,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,21,北京迪基透科技有限公司,将制造特征（焊点）关联到操作。,要执行这些操作，我们必须给每个操作都分配好资源，如机器人、工人、焊枪、料箱、工作间等。,这些基本对象和基本对象之间的关联关系（,eBOP,）构成了整个生产制造过程。,5,4,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,22,北京迪基透科技有限公司,eBOP,OPERATIONS,RESOURCES,PARTS,SEQUENCES,1.2 Process Designer&Simulate,工作模式,2025/8/22 周五,23,北京迪基透科技有限公司,每个类型的节点都有特定的视图和编辑工具可以查看它们的层次结构关系和修改相互之间的关联关系。,各对象节点在,eM-database,中的存储方式（库和树结构）,1.3,Process Designer,基本界面,2025/8/22 周五,24,北京迪基透科技有限公司,显示整个项目的基本结构,同时包括了产品树、资源树和操作树及其库的信息,是,Process Designer,所有其他视图的启动面板,1.3 Process Designer,基本界面,Navigation Tree Viewer,2025/8/22 周五,25,北京迪基透科技有限公司,将产品的各部分零件组合在一起,显示产品的层次机构和装配关系,1.3 Process Designer,基本界面,Product Tree Viewer,2025/8/22 周五,26,北京迪基透科技有限公司,产品制造所需的所有工艺操作,显示操作与零件、资源之间的关联关系,1.3 Process Designer,基本界面,Operation Tree Viewer,2025/8/22 周五,27,北京迪基透科技有限公司,产品制造所需要的所有生产设备及工具,整个工厂从上到下的生产设备结构,1.3 Process Designer,基本界面,Resource Tree Viewer,2025/8/22 周五,28,北京迪基透科技有限公司,产品相关的所有制造特征（包括焊点，焊缝，涂胶等）,MFG,特征按照零件总成来进行分组,MFG Tree Viewer,1.3 Process Designer,基本界面,2025/8/22 周五,29,北京迪基透科技有限公司,属性窗口：,不同对象节点，其属性标签栏也不相同,基本,实体（操作树无）,成本（操作树为成本和职责）,时间（仅操作树）,性能（仅资源树）,产品（产品树无）,焊接特征,操作（操作树无）,资源（资源树无）,仿真,附件,属性,提示：注意属性窗口的,Lock Displayed Information,按钮可切换属性栏的显示方式,1.3 Process Designer,基本界面,2025/8/22 周五,30,北京迪基透科技有限公司,视图操作,打开,/,关闭视图,通过菜单栏里,View,Viewers,选择相应视图打开,close,移动视图,拖动窗口顶部,锁定视图,点击窗口顶部按钮，使其成为,隐藏视图,点击窗口顶部按钮，使其成为,1.3 Process Designer,基本界面,2025/8/22 周五,31,北京迪基透科技有限公司,1.4.1,窗口布局管理,1.4.2,节点操作,1.4.3,节点类型,1.4.4,数据加载（,load,和,add root,）,1.4.5 check in,和,check out,1.4.6 3D,基本操作,1.4 Process Designer,基本操作,2025/8/22 周五,32,北京迪基透科技有限公司,标题栏：,菜单栏：,工具栏：（可定制）,视图区域：,PD,的各类视图都在此区域显示（如,Navigation,视图，产品树，资源树等）,状态栏：当前节点编辑状态、当前用户及项目版本,1.4.1,窗口布局管理,2025/8/22 周五,33,北京迪基透科技有限公司,视图区域窗口操作,Dock,和,Undock,视图窗口,堆垛视图,On demand,视图,保存,/,恢复窗口布局,保存窗口布局,调用已有窗口布局,1.4.1,窗口布局管理,2025/8/22 周五,34,北京迪基透科技有限公司,1.4.2,节点操作,新添节点,工具条栏,右键菜单,New,注意：,1,、必须在已,Check out,的复合节点下；,2,、不同复合节点下所能添加的新节点类型也不相同,重命名节点,F2,节点属性视图,2025/8/22 周五,35,北京迪基透科技有限公司,1.4.2,节点操作,移动节点,按住鼠标左键，将节点拖拽到目标节点上,选中要移动的节点（通过,Ctrl,和,Shift,键可实现多个节点的选择）,所选节点和它下面的所有树结构变成目标节点的子节点,注：将要移动的节点和其父节点以及目标节点,check out,复制名节,除了拖动节点时要按住,Ctrl,键之外，其他与移动节点相同,2025/8/22 周五,36,北京迪基透科技有限公司,1.4.2,节点操作,共享节点,除了拖动节点时要按住,Alt,键之外，其他与移动节点相同,共享可以使一个对象出现在多个总成结构中,注：,1,、可用于产品、资源和操作树,2,、一个节点可以在一个树下的几个不同节点之间进行共享,3,、,一个节点不能在它的子节点下进行共享,4,、,共享完成时节点图标变化,2025/8/22 周五,37,北京迪基透科技有限公司,1.4.2,节点操作,删除节点,库中的节点（原型），若项目中存在它的实例节点，则此原型节点无法被直接删除,将要删除的节点及其父节点,check out,删除树状图中的实例节点，不会影响到数据库中此节点的原型,删除方法：,工具条上的删除按钮,键盘,Delete,键,右键菜单点击删除,拖至回收站,2025/8/22 周五,38,北京迪基透科技有限公司,Process Designer,提供了多种对象类型,每种对象类型都用单独的图标来表示,对象类型的定义通过,Customization,文件完成,1.4.3,节点类型,2025/8/22 周五,39,北京迪基透科技有限公司,Customization,文件是整个项目文件的基础。它定义了,Process Designer,在项目中所用到的所有对象的类型和属性，以及对象之间的关系,（,Customization,不一致会导致项目无法导入和打开）,。,1.4.3,节点类型,2025/8/22 周五,40,北京迪基透科技有限公司,Load,：加载所选节点的,3D,数据信息，清空当前三维空间的数据信息,1.4.4,数据加载,2025/8/22 周五,41,北京迪基透科技有限公司,Add root,：不清空当前三维空间的数据信息，添加所选节点的,3D,数据信息，,1.4.4,数据加载,2025/8/22 周五,42,北京迪基透科技有限公司,Process Designer,是一个多用户工具，它支持多用户协同作业，允许多个用户对项目的不同部分同时进行工作。,Check-in,和,Check-out,的设置可使用户对项目的一部分进行编辑修改。,Check-out,当一个用户将项目的某部分进行了,Check-out,，那他就可以对这部分项目进行编辑操作，而其它用户只能对这部分进行浏览，并且看到不是当前,Check-out,用户实时修改的状态，而是,Check-out,时的状态。,Check-in,修改完成，结束编辑状态，使所有用户都可以进行浏览。,Check-out,确保了每个节点同时只能有一个用户在编辑状态,其他用户可以查看被,Check-out,的节点，但不能进行编辑，除非此节点被,Check-in,用户新建立的节点默认是,Check-out,状态，其他用户在此节点被,Check-in,之前无法进行浏览,1.4.5 check in,和,check out,2025/8/22 周五,43,北京迪基透科技有限公司,Check in ,释放节点的编辑权限,Check out ,获得节点的编辑权限,Check in/out with hierarchy,对当前节点和其所有子节点进行操作,Check in as new version,提交修改并作为新的项目版本,Keep objects checked outCheck in,并保持节点的,check out,状态,Cancle check out ,撤销,check out,操作，并取消,check out,时所作的所有改动,1.4.5 check in,和,check out,2025/8/22 周五,44,北京迪基透科技有限公司,节点被当前用户,check out,，可以编辑,节点被其他用户,check out,，只能浏览,节点可以被任何用户,check out,1.4.5 check in,和,check out,2025/8/22 周五,45,北京迪基透科技有限公司,鼠标功能：,左键单价,/,拖动：选择,/,框选,右键单击：功能菜单，按住移动,右键拖动：视角平移,中键拖动：视角缩放,右键,+,中键拖动：视角旋转,三维浏览：,：旋转中心,：视角变换,：透视模式,、,：绕,Z,轴旋转,30,度；,、：竖直平面内旋转,30,度；,1.4.6,三维基本操作,2025/8/22 周五,46,北京迪基透科技有限公司,取点方式,Snap,：特殊点捕捉,On Edge,：最近边,Self Origin,：所取对象的原点,Where Picked,：鼠标选择位置,选取对象类型,Component,Entity,设置,Hide objects smaller than xx Pixels,：隐藏大小小于,xx,像素的对象（,Entity,）,Decrease level of detail while changing viewpoint,：提高视角变换时的运行速度，停止变化后保持图像质量,1.4.6,三维基本操作,2025/8/22 周五,47,北京迪基透科技有限公司,第二章 数据结构和数据导入,2025/8/22 周五,48,北京迪基透科技有限公司,2.1,创建新项目,2.2,导入产品数据,2.3,导入焊点数据,2.4,关联产品和焊点,2.5,导入资源,2.6,构建操作树和工艺树框架,2.7,分配产品和焊点到工位,第二章 基本工作流程,2025/8/22 周五,49,北京迪基透科技有限公司,导入项目模板,更改为相应的项目名称，如“,Model S,”,，并在项目节点的,Properties,中定义项目的车型信息及生产厂等信息,2.1,创新新项目,2025/8/22 周五,50,北京迪基透科技有限公司,标准库,该节点由管理员用户,Checkout,。规划员在进行工艺规划时可使用该标准库中的相应资源（操作，工装设备等）。,标准工艺库,标准资源库,粗规划资源库,标准工位结构模板,2.1,创新新项目,2025/8/22 周五,51,北京迪基透科技有限公司,设定每个规划员的,Working Folder,数据导入、更新,临时数据存放,2.1,创新新项目,2025/8/22 周五,52,北京迪基透科技有限公司,工艺规划区域,产品数据信息（整车产品树）,UB,、,SB,等工艺规划区域,机械部分（主方案）,产品数据信息（区域）,工艺方案（操作树、资源树）,项目专有资源库,仿真文件夹,电气部分,2.1,创新新项目,2025/8/22 周五,53,北京迪基透科技有限公司,所有导入的文件将会放置在当前用户的工作文件夹下，导入产品时会生产产品树和产品库，而导入焊点数据时只生产焊点库。,2.2,导入产品数据,2025/8/22 周五,54,北京迪基透科技有限公司,产品树：导入的产品树结构与,eBOM,表中的零件层级结构相同。,2.2,导入产品数据,2025/8/22 周五,55,北京迪基透科技有限公司,零件,PartPrototype,（,i,）是产品树的最小单位，是产品库中零件原型,PartPrototype,的实例对象；,产品树结构不允许进行任何更改，但可修改零件的,End Item,属性；,产品树,2.2,导入产品数据,2025/8/22 周五,56,北京迪基透科技有限公司,End Item,属性,在总成节点的属性视图中，选择,Physical,标签，在,Assembly Type,中设定总成的,End Item,属性；,总成设定,End Item,属性后，其节点图标发生变化；,在,Navigation Tree,视图中，,End Item,总成仍以总成零件显示，但在,Product Tree,视图中，,End Item,节点以单件零件显示，即不再显示其下的零件；,2.2,导入产品数据,2025/8/22 周五,57,北京迪基透科技有限公司,产品库,产品库是单层树状结构，库中的对象是零件的原型，是零件最小单元,产品树导入时自动创建,2.2,导入产品数据,2025/8/22 周五,58,北京迪基透科技有限公司,产品信息,零件名,零件号,3D,模型,零件材料，重量，厚度,零件尺寸,2.2,导入产品数据,2025/8/22 周五,59,北京迪基透科技有限公司,SVW,的焊点库中，每一个总成零件都有一个焊点子库，保证了焊点分配的可靠性。,焊点信息,3D,模型（只针对焊缝，涂胶等信息）,焊点类型、名称,关联零件,几何位置信息,2.3,导入焊点数据,2025/8/22 周五,60,北京迪基透科技有限公司,自动创建资源库,2.4,导入资源,2025/8/22 周五,61,北京迪基透科技有限公司,生产线结构定义（至工位一级）必须使用双胞胎节点，各级生产线节点要求如下表：,生产线区域,Designer,节点类型,车间,PrPlant/PrPlantProcess,生产线,Prline/PrlineProcess,工位,Prstation/PrstationProcess,双胞胎结构,2.5,构建操作树和资源树框架,2025/8/22 周五,62,北京迪基透科技有限公司,双胞胎结构使,Designer,在操作和资源之间自动建立了关联关系，且一一对应,当用户创建,/,删除双胞胎结构中的一个时，另一个会自动创建,/,删除，双胞胎的操作和资源树具有相同的层次结构,双胞胎结构用于比较高的生产层次结构,双胞胎结构的名字默认是相同的，若双胞胎结构之一改变名称，其对应的节点名称不会自动改变,双胞胎结构,2.5,构建操作树和资源树框架,2025/8/22 周五,63,北京迪基透科技有限公司,由于,双胞胎结构,节点的命名并不是同步的，所以在完成操作树的框架结构后（到工位级），需要利用,Synchronize Process Objects,同名工具，自动完成资源树各节点的命名工作。,双胞胎结构,的同名操作既可以由操作树向资源树同名，也可以由资源树向操作树同名。在操作树的节点打开,Synchronize Process Objects,同名工具，即由操作树向资源树同名；在资源树节点打开同名工具则是由资源树向操作树同名。,2.5,构建操作树和资源树框架,2025/8/22 周五,64,北京迪基透科技有限公司,64,资源库与资源树，产品库与产品树,资源库中的对象是,原型,，具有唯一性。,资源树中的对象是,实例,，,实例,是对,原型,的调用。,对资源,原型,进行修改的同时，所有调用此,原型,的资源,实例,都会被修改。,每一个,实例,都具有自己特定的属性，如名称、位置等。,原型：实例,=1,：,N,原型与实例,2.6,原型与实例,2025/8/22 周五,65,北京迪基透科技有限公司,65,原型与实例,原型,（,i,）表示该节点为实例,2.6,原型与实例,2025/8/22 周五,66,北京迪基透科技有限公司,焊点分配,加载产品数据和需要分配的焊点数据,在,Graphic View,中显示产品,3D,模型,在,MFG Tree,中选择所有要分配的焊点,运行,Automatic Parts Assignment,工具,设置自动分配参数,自动查找相关联的零件,分配检查,规划员必须对分配焊点进行检查确认，特别是较大的总成零件，可能会出现,2,层板焊点关联了,3,个零件；,确认分配,2.7,关联产品和焊点,2025/8/22 周五,67,北京迪基透科技有限公司,将产品和焊点分配到各工位,/,操作,根据生产线结构和零件的上件顺序，将焊点分配给相应的工位,/,焊接操作；,通过焊枪选择和仿真，可对焊点分配进行更为详细和准确的优化；,2.8,分配产品和焊点到工位,2025/8/22 周五,68,北京迪基透科技有限公司,利用,Product Tree,的,Assignment Indication,功能可以辅助规划员检查所有零件是否分配完毕,2.8,分配产品和焊点到工位,2025/8/22 周五,69,北京迪基透科技有限公司,69,Relations Viewer,查看和管理工位的所有关联对象,对与操作相关的所有对象的集中描述,Highlight,高亮化相关联的对象,Display all,显示相关联的对象,Show sub-tree Relations,控制显示层级,2.9 Relations Viewer,2025/8/22 周五,70,北京迪基透科技有限公司,第三章 工艺和布局,2025/8/22 周五,71,北京迪基透科技有限公司,3.1,定义工位内容,3.2,工艺流程,3.3,工时分析,3.4 3D,布局,3.5,输出,2D,布局图,第三章 工艺和布局,2025/8/22 周五,72,北京迪基透科技有限公司,SVW,标准,自动工艺,手工工艺,UAS,标准,标准工艺库,3.1,定义工位内容,定义工艺操作,2025/8/22 周五,73,北京迪基透科技有限公司,保存和整理生产中的典型工艺过程,在新项目中可以借鉴原有的工艺经验,每个标准工艺都包含了操作时间以及相关信息,标准工艺库,3.1,定义工位内容,定义工艺操作,2025/8/22 周五,74,北京迪基透科技有限公司,根据实际规划需要，将相应操作工艺添加到操作树的工位节点下,优先使用标准工艺库中的典型工艺进行工艺规划,定义工艺操作,定义工位内的工艺操作,3.1,定义工位内容,2025/8/22 周五,75,北京迪基透科技有限公司,自定义操作内容（,SVW,标准和,Customization,）,AFO,工位下只能新建以下节点类型：,注意：,HumanOperation,和,KarbauVorgangMechanisch,节点下可以建立新的节点对工艺操作进行细化，,WeldOperation,则必须建立在,AFOProcess,节点下。,3.1,定义工位内容,定义工艺操作,2025/8/22 周五,76,北京迪基透科技有限公司,Allocated Time,：操作分配时间，多为操作可能需要的最大值,Verified Time,：操作完成所需要的标准时间,Calculated Time,：操作仿真时间,Copy from,：将,Verified Time,值赋给,Allocated Time,MTM,：,Method Time Measure,时间单位：,TMU/seconds,3.1,定义工位内容,定义工艺操作,2025/8/22 周五,77,北京迪基透科技有限公司,手工操作名称格式：“,WAx_,操作工艺,_,产品,/,资源信息,”,机器人操作名称格式：“,IRx_,操作工艺,_,产品,/,资源信息”，,自动操作名称格式：“操作工艺,_,产品,/,资源信息”,焊接,/,涂胶等工艺操作的节点类型必须为,WeldOperation,，操作名称命名规则参考上述几点,Comment,栏中添加其工艺参数信息，其格式为：“工艺特征字符串,_,工艺数据”，如“,RPZ_30,”,指,30,个点焊焊点，若工艺数据有度量单位，必须保留，如“,kleber_2000mm2,”,。,提示：对新增操作进行命名时，须参照标准工艺库中类似工艺操作的命名方式。,3.1,定义工位内容,定义工艺操作,2025/8/22 周五,78,北京迪基透科技有限公司,标准资源库,对企业的所有资源进行统一的分类管理,方便资源分类查询和搜索,是一个长期积累的过程,规划员不得随意更改资源库的资源信息,3.1,定义工位内容,定义工位资源,2025/8/22 周五,79,北京迪基透科技有限公司,车身规划标准资源库按照人力资源、物流设备、制图模版、传送技术、机器人技术、钢结构、保护控制技术、夹具技术和工具对所有资源数据进行分类管理,所有的资源均有,3D Robcad,数据、,2D,数据以及预览图，并且与实际的某一型号设备是对应的。,标准资源库,是在方案规划阶段使用的，它的大多数资源仅是表示某一类的资源，它的,2D/3D,数据仅粗规划阶段为规划员提供参考使用，在详细规划时将由供应商提供的真实资源代替。,3.1,定义工位内容,定义工位资源,2025/8/22 周五,80,北京迪基透科技有限公司,资源信息,资源名称,3D,模型,供应商信息,尺寸大小,成本信息,标准资源库,3.1,定义工位内容,定义工位资源,2025/8/22 周五,81,北京迪基透科技有限公司,针对工位的工艺操作，从资源库中选取相应的资源对象，并添加到工位的资源节点下；,各工位的设备资源必须按照标准的工位结构进行分类；,多工位,/,生产线共用设备在与工位,/,生产线同级,UE,结构下创建；,3.1,定义工位内容,定义工位资源,2025/8/22 周五,82,北京迪基透科技有限公司,和产品树相同，资源树的每个单个节点都是资源库中资源原型的实例对象,若资源库中没有相应的资源，则由规划员向,key-User,提出新建资源申请，由关键用户决定是否新增资源，或先使用,Block,代替此类资源对象，供应商反馈数据后再在资源库中添加此类资源。,供应商反馈的资源数据也应包括其,3D Robcad,数据、,2D,数据以及预览图,3.1,定义工位内容,定义工位资源,2025/8/22 周五,83,北京迪基透科技有限公司,为了满足仿真需要和对资源进行,Gantt,分析，对于每个工位内的,WeldOperation,操作，必须为其分配相应的加工工具（如人,/,机器人、焊枪等）,3.1,定义工位内容,定义工位资源,2025/8/22 周五,84,北京迪基透科技有限公司,夹具：名称必须说明是手动或气动，若具备翻转功能也必须要说明，类型必须为,Vorrichtungtechnik,。,点焊设备：一套点焊设备至少包括点焊焊枪、焊接控制器及附件、焊枪软管包和钢结构，其中除钢结构外，其他部分均应分配至,Zange,焊枪节点下，而钢结构则属于,Umfeld,。注意：必须区分工频焊枪、中频焊枪和高频焊枪以及机器人焊枪和手工焊枪等。焊枪的类型为,Gun,。,MAG/MIG,焊设备：,MIG/MAG,焊设备的类型为,Gun,。,涂胶设备：一套涂胶设备至少包括涂胶枪、涂胶控制器、涂胶泵桶（手持涂胶枪无需定义泵桶）以及涂胶台,/,架。涂胶设备的类型为,Gun,。,螺柱焊设备：一套螺柱焊设备至少包括螺柱焊枪、焊接控制器、螺柱焊枪支架、螺柱送料器。螺柱焊设备的类型为,Gun,。,机器人设备：一套机器人设备至少包括：机器人本体、底座、,RIP,、工具（焊钳,/,抓手）、控制器、机器人软管包及快换接头等。注意：对于有些焊枪和抓手作为一套工具同时装在机器人上面的情况，应当把焊枪和抓手放到相同的,节点下表示同一套工具，以区分单独的焊枪和抓手。,资源定义及类型说明,3.1,定义工位内容,定义工位资源,2025/8/22 周五,85,北京迪基透科技有限公司,生产工位内的操作工艺定义完成后，在,Pert,图中确定工艺操作的顺序,3.2,定义工艺流程,-Pert,图,2025/8/22 周五,86,北京迪基透科技有限公司,制定操作工艺流程,Pert,图显示了操作的所有相关联的工艺信息，包括与资源、零件、,MFG,信息的关联关系。,Pert,图,3.2,定义工艺流程,2025/8/22 周五,87,北京迪基透科技有限公司,操作类型,操作名称,操作时间,焊点个数,关联资源,零件,进件,出件,工艺顺序,3.2,定义工艺流程,Pert,图,2025/8/22 周五,88,北京迪基透科技有限公司,显示选定节点的,PERT,图,返回到上层节点的,PERT,图,显示选定的下层节点的,PERT,图,新建一个操作节点,定义操作顺序,将多个操作合并为一个复合操作,将选定复合操作分为多个操作,提示：,Tools,Generate Flows,命令可快速定义,Pert,图中的操作顺序，节省规划时间,3.2,定义工艺流程,Pert,图,2025/8/22 周五,89,北京迪基透科技有限公司,鼠标左键点选方式,右键菜单,左键放大右键缩小或缩放置鼠标框选区域,将当前选择的对象缩放至当前窗口大小,在工艺流程指示线上显示零件,鼠标左键功能设为视图平移,将当前,PERT,图缩放置窗体大小,显示此操作所用到的资源,将当前,PERT,图保存为图片，并作为此操作的一个附件,3.2,定义工艺流程,Pert,图,2025/8/22 周五,90,北京迪基透科技有限公司,Reset Size,重置操作框为缺省大小,Layout Display,定义,PERT,图的布局方式：垂直、水平、蛇形,Save Layout Information,保存当前节点的,PERT,图布局,Align Top,选中多个操作，将他们的顶端与最后选中的操作顶端对齐,Align Middle,选中多个操作，将他们的中间与最后选中的操作中间对齐,Align Bottom,选中多个操作，将他们的底端与最后选中的操作底端对齐,Align Left,选中多个操作，将他们的左边与最后选中的操作左边对齐,Align Center,选中多个操作，将他们的中心与最后选中的操作中心对齐,Align Right,选中多个操作，将他们的右边与最后选中的操作顶端右边,Grid Properties,打开,/,关闭栅格显示,3.2,定义工艺流程,Pert,图,2025/8/22 周五,91,北京迪基透科技有限公司,91,Gantt,图用图示的方式描述了与时间相关的操作任务，操作任务持续的时间决定了图条的长短，图条之间的连接线描述了它们之间的依赖关系。,可以直接在,Gantt,图上改变操作的时间（,allocated time,分配时间）,和流,(,delay-time value,延迟时间,),。也可以在,Gantt,图上把操作 从一个资源改变分配到另一个资源，从而使规划人员可以平衡资源的工作负荷、减少每个工位的循环时间、使整条生产线的节拍平衡，提高生产率。,Gantt,提供了打印浏览。,工时分析,Operation view,-,针对操作的浏览图：检查操作的次序。,Resource View,针对资源的浏览图：根据节拍检查资源分配是否合理。可以用它来检查资源利用是否冲突（例如：一个工人或工具同时进行,2,个操作）。,3.3.1,工时分析,-Gantt,图,2025/8/22 周五,92,北京迪基透科技有限公司,92,Operation view,描述了沿时间线的操作流程。每个操作对应图条
