循环流化床锅炉焚烧污泥工艺及操作.ppt

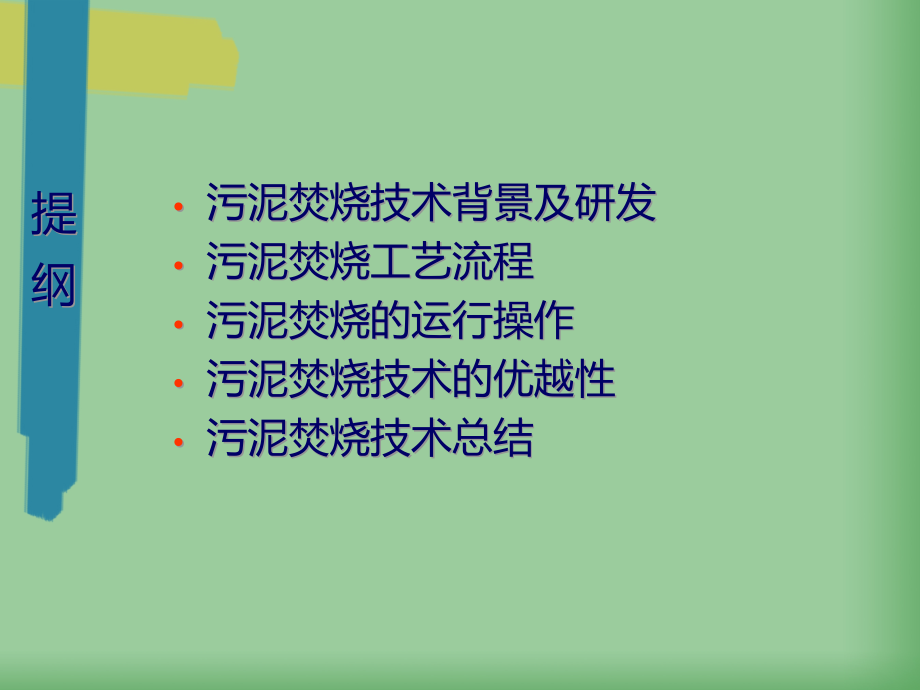

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,因地制宜 创新科技解决污泥处置行业性难题,常州 张滨,2012,年,5,月,循环流化床锅炉焚烧污泥工艺及操作,1,提 纲,污泥焚烧技术背景及研发,污泥焚烧工艺流程,污泥焚烧的运行操作,污泥焚烧技术的优越性,污泥焚烧技术总结,常州广源热电有限公司简介,常州广源热,电有限公司,是常州天宁,开发区内的,一家区域性,热电联产企,业，现有规模为,5,台,75t/h,循环流化床锅炉、,1,台,35t/h,链条炉和,1,台,15MW,背压发电机组、,1,台,7MW,背压发电机组、,1,台,7MW,抽凝发电机组，公司主要承担开发区内逾百家纺织印染等企业的集中供热任务。我公司的建成投产淘汰了供热区域内的工业小锅炉，减少了能源浪费和废气物排放，创造了良好的经济效益和社会效益。,常州广源热电有限公司简介,作为城市的,动力源和耗能大,户，近几年来我,公司通过积极开展企业内部的节能降耗活动，有效实施以废治废的清洁生产技术和积极探索利用循环流化床锅炉焚烧城市污泥，在改善环境质量、节约能源与资源、实现废弃物,无害化、减量化,处置等方面取得,了显著的综合效,益。,污泥焚烧技术背景,城市污水是当前城市的一大污染源，做好生活污水处理和污泥处置是各地政府面临的重大问题和重要使命。,近年来，国家各级政府根据社会发展和城市运行的需要，加,大了城市污,水和污泥处,理设施的建,设力度。,但是，随着城市污水处理规模的扩大，城市污水厂产生的污泥又成为影响城市环境的重要污染源。长期以来，许多城市污泥未做任何处理随意外运、简单填埋或被弃置，不但占用大量土地，还造成严重的二次污染以及新的环境问题，使得许多城市出现了污泥围城的现象，给生态环境带来了隐患。,污泥焚烧技术背景,污泥简易填埋形成新污染,为彻底解决污泥出路问题，我公司积极与有关部门合作，通过大量的技术调研论证、试验与革新，完成了运用循环流化床锅炉焚烧城市污水处理厂脱水污泥的技术攻关。经过多年的运行，根据国家权威监测机构的检测，各项技术指标和污染物排放指标均达到了国家相关标准，走出了一条符合,中国国情的城市污泥无害,化、减量化处理的新路。,污泥焚烧技术研发,污泥运输车进场卸泥,污泥焚烧输送系统改造,污泥焚烧技术研发,我公司自,2003,年开始着手对利用热电厂循环流化床锅炉焚烧城市污水处理厂脱水污泥项目进行调研和实验。,在小试成功的基础上，对输送系统、投料系统、冲洗系统、吹扫系统作了进一步的改进。,2004,年,8,月，开始实施污泥焚烧中试，对污泥输送、掺烧比例、污泥分布、连续运行、管道维护等技术难题展开了进一步攻关。,3,个月后，中试成功，在此基础上，进一步优化了项目的整体方案。,污泥焚烧技术研发,循环流化床锅炉技术特点,1,、燃料适应性广,2,、燃烧效率高,3,、高效脱硫、氮氧化物,(NOX),排放低,4,、燃烧强度高,5,、负荷调节范围大，负荷调节快,6,、易于实现灰渣综合利用,7,、燃料预处理系统简单,8,、燃烧调整稳、快、安全,污泥焚烧现场,污泥焚烧炉,污泥焚烧技术研发,2005,年,11,月，我公司一期,200,吨,/,天的,污泥焚烧规模化运用项目正式投运，实现了常州市污水处理厂污泥的全量焚烧。随着城市污水处理规模的扩大，在,2007,年,11,月,我公司,又提前投运了,200,吨,/,天的二期污泥焚烧项目。现在，公司总的处理能力达,400,吨,/,天，日平均实际处置污泥,300,多吨。,项目自投运以来，累计已经焚烧处置污泥近,60,万吨。,污泥焚烧技术研发,2005,年,1,月该项目组织了国家一级科技查新咨询单位上海科学技术情报研究所组织的技术查新和水平查新。,2005,年,3,月，江苏省建设厅组织专家对污泥焚烧项目进行了专家评审和技术鉴定，鉴定结论为,“,具有明显的环境效益、社会效益和经济效益，具有广阔的应用前景。总体技术达到国内领先，接近国际水平,”,。,2005,年,4,月，循环流化床锅炉焚烧城市污水处理厂脱水污泥技术被建设部确定为科技示范工程。,污泥焚烧技术研发,2006,年,3,月，获得国家实用新型专利。,2006,年,8,月，获得国家发明专利。,2008,年，获得国家,“,华夏建设,科学技术二等奖,”,。,发明专利证书,实用新型专利证书,工艺流程,城市污水处理产生的脱水污泥，由自卸车运至热电厂的污泥储存池。储存池池底的双螺旋给料机将污泥输送至浓料泵进口，浓料泵将污泥通过特制喷口经设定位置送入循环流化床锅炉进行焚烧。焚烧产生的灰渣用,于制砖，,烟气在净,化处理后,通过烟囱,排放。,污泥焚烧工艺流程,工艺特点,采用特种输送设备，保证污泥输送稳定连续；,采用特制喷嘴，防止污泥喷口堵塞；,将污泥储存仓的臭气抽入锅炉焚烧，解决了污泥储存中的安全和环保问题；,输送设备采用集散控制模式，通过,DCS,的操作界面对输送系统进行操作调整和参数监视。污泥流量由控制系统根据锅炉运行工况进行调整，污泥控制系统与锅炉控制系统合二为一，不需另外增加控制室和操作人员，维护管理简便。,污泥焚烧工艺流程,污泥焚烧子系统,1,、储存系统,2,、输送系统,3,、燃烧系统,4,、吹扫系统,5,、负压系统,6,、控制系统,7,、冲洗系统,8,、除尘脱硫系统,污泥焚烧工艺流程,储存系统,1,、系统布置形式,2,、储存量的设计,污泥焚烧工艺流程,输送系统,1,、预压给料系统,预压螺旋的作用：传输物料，向浓料泵辅助喂料。,预压螺旋的组成：由双螺旋轴、齿轮箱和变频减速机组成。,污泥焚烧工艺流程,污泥焚烧工艺流程,预压给料螺旋,1.,齿轮机构,2.,螺旋槽,3.,主动螺旋,4.,从动螺旋,5.,出料斗,6.,头部轴承组件,7.,减速机,2,、浓料输泥泵（,输泥泵的比较,）,浓料泵的作用：通过液压油缸推动活塞将物料泵入输送管道。,浓料泵的组成：由料斗室总成、润滑系统、摆动系统和泵送系统组成。,料斗室总成由,S,摆管、前后轴承座、后衬套、眼睛板、切割环和各种密封组成。,润滑系统由手动泵、滤油器、片式分配器、润滑中心、润滑接头和铜管组成。,摆动系统由摆臂、摆缸、球型球窝、胶管、钢管及密封组成。,泵送系统由过料套、料缸、洗涤室、活塞、感应环、泵送油缸、胶管和密封。,污泥焚烧工艺流程,污泥焚烧工艺流程,污泥焚烧工艺流程,污泥焚烧工艺流程,3,、管路、支架,管路系统的作用：通过密封管路将物料输送到指定位置。,管路系统的组成：由带有高分子复合内衬的管道、橡胶减震管卡、减震密封法兰、高压管路换向阀组成。,污泥焚烧工艺流程,燃烧系统,1,、给料口位置设计,2,、喷嘴设计,污泥焚烧工艺流程,吹扫系统,1,、吹扫的必要性,2,、吹扫形式,污泥焚烧工艺流程,负压系统,1,、污泥转运存储发酵,2,、污泥池气味组成（,氨、硫化氢,）,3,、抽吸系统的必要性（,环保、安全,）,4,、气体的收集及处理,污泥焚烧工艺流程,控制系统,1,、就地控制,2,、远动控制,3,、联锁与保护,污泥焚烧工艺流程,冲洗系统,1,、冲洗系统的必要性（,堵塞、干涸,）,2,、冲洗系统的布置,污泥焚烧工艺流程,除尘脱硫系统,1,、污泥含硫量,2,、炉内脱硫,3,、除尘器的配置形式,4,、灰渣的利用,污泥焚烧工艺流程,系统投用前的检查与试运转；,焚烧系统的投运；,系统运行中的监视与调整；,焚烧系统的故障与处理。,污泥焚烧运行操作,系统投用前的检查与试运转,第一节 污泥设备的检查、验收,一、污泥设备安装或检修完毕，需经验收合格，方可投入运行。,二、锅炉运行人员应会同有关检修人员认真全面对设备进行验收，发现问题及时汇报生产部，联系维修人员进行消除。,污泥焚烧运行操作,第二节 设备检修后的检查,一、污泥池检查应符合下列要求：,1,、料仓内清洁干净，无残留焊条头等其他金属物品。,2,、料仓门启、闭灵活，开、关位置正确。,3,、料仓门启闭的两只电动推杆完好。,4,、电动推杆按钮开关防雨罩完好。,二、泵房内部检查应符合下列要求：,1,、内部照明完好。,2,、地坑楼梯、栏杆完好。,3,、地面无积水现象。,三、污泥泵检查应符合下列要求：,1,、污泥泵液压包电机绝缘合格，地脚螺丝应紧固牢靠；,2,、预压螺旋电机绝缘合格；,3,、检查各设备的安全防护措施良好；,4,、检查液压油箱的油位不得低于,40cm,，加入油箱的液压油标号必须符合要求并通过滤油机过滤，其过滤精度为,10,；,5,、检查润滑脂箱中应加足清洁的润滑脂，并对各润滑点进行脂润滑；,6,、在洗涤室保持适量的循环清水；,7,、检查液压油冷却水畅通。,污泥焚烧运行操作,四、污水泵检查应符合下列要求：,1,、泵固定牢靠；,2,、泵吸水口滤网完好；,3,、泵始终处于热备用的状态。,五、冲洗泵检查应符合下列要求：,1,、泵地脚螺丝紧固牢靠,2,、对轮防护罩完好。,六、所有污泥管道、阀门检查应符合下列要求,1,、所有阀门应挂标示牌，且名称正确；,2,、管道、支架固定牢靠，保温完好；,3,、管道连接良好，且安装方向与介质流动方向一致。,污泥焚烧运行操作,焚烧系统的投运,一、系统分部试运行,1,、电动推杆试运,2,、冲洗泵试运,3,、污泥泵试运行,污泥焚烧运行操作,焚烧系统的投运,二、投运前的检查,1,、检查相应料仓闸板阀开启；,2,、检查污泥泵出口门开启、再循环门关闭；,3,、检查污泥管上所有冲洗门、排放门关闭；,4,、检查污泥管上各蒸汽吹扫一二次门关闭；,5,、开启相应相应锅炉污泥母管进口总门；,6,、检查锅炉左右污泥进口总门开启；最后开启锅炉污泥喷口隔离门，先缓慢开启一个喷口隔离门，待污泥母管内压力卸去后，再开启其余三个喷口隔离门；,7,、确认进入炉膛的八只喷口进口门上层四只关闭，下层四只开足，然后启动相应污泥泵。,污泥焚烧运行操作,焚烧系统的投运,三、焚烧系统投运,1,、启动污泥泵，调整其输出量，监视泵的出口压力。,2,、根据泵的出力，第一次投用时大约,15min,，污泥即可进入炉膛,3,、污泥母管分段运行时，关闭相应母管隔离门，不分段运行时，母管隔离门应保持开启状态；,4,、污泥泵投用时，应定时加注,#00,锂基脂润滑油，每,2,小时加一次。,5,、启动冷却水管道泵，保持冷却水畅通。,污泥焚烧运行操作,焚烧系统的投运,四、蒸汽吹扫系统投运,（一）、下列情况下应对污泥喷口进行蒸汽吹扫：,1,、污泥系统预计停用超过,2,小时时；,2,、污泥喷口堵塞时。,（二）、吹扫程序：,1,、关闭进泥母管隔离门；,2,、关闭锅炉污泥进口总门；,3,、开启汽包自用汽门、蒸汽吹扫总门；,4,、关闭左侧污泥进口门；,5,、开启左侧污泥喷口蒸汽吹扫二次门对左侧污泥喷口进行蒸汽吹扫,1min,，依次吹扫各个喷口；,6,、吹扫结束后，关闭污泥喷口蒸汽吹扫总门、开启,#2,炉左侧污泥喷口各个进口门、左侧污泥进口总门。,7,、按以上第,4,6,步骤对右侧污泥喷口蒸汽吹扫。,污泥焚烧运行操作,焚烧系统的投运,四、蒸汽吹扫系统投运,（,三）、吹扫注意事项,1,、吹扫时锅炉应运行工况稳定，并注意调整炉膛负压；,2,、吹扫时停止进行锁气器清理、放渣等工作；,3,、蒸汽吹扫时，应先稍开蒸汽吹扫二次门，待吹通后全开蒸汽吹扫二次门，保证污泥喷口真正畅通。,四、锅炉停用污泥时，应先停用相应污泥泵，关闭相应母管至锅炉污泥隔离门，再关闭锅炉左右污泥进口总门，对污泥喷口进行蒸汽吹扫，然后关闭污泥喷口隔离门；,污泥焚烧运行操作,焚烧系统的投运,五、冲洗系统投运,1,、冲洗顺序,2,、注意事项,污泥焚烧运行操作,系统运行中的监视与调整,一、污泥进入炉膛后，会出现炉膛出口负压偏正的现象，应及时调整引风机，控制炉膛出口负压,-50Pa,左右运行。,二、污泥燃烧时烟气量会大大增加，应注意监视主蒸汽温度的变化，及时调整减温水量，控制主蒸汽温度在正常范围。,三、污泥焚烧设计的燃烧量为,4t/h,炉，运行时可通过调整污泥泵的输出量来调整泵送量，以达到调整燃烧的目的。调整时为避免炉膛温度大幅度波动，每次调整量应在,5%,以下。,四、污泥燃烧时应经常监视污泥泵出口压力的变化情况，如压力上升，则进料口有堵塞现象，当压力升至,3.0MPa,以上时，应对污泥喷口进行蒸汽吹扫，如吹扫不通，则应拆下喷口前法兰进行机械疏通。,污泥焚烧运行操作,焚烧系统的故障与处理,第一节 污泥设备故障处理,一、当污泥泵故障跳闸后，应迅速调整锅炉运行状态，根据炉膛负压及炉膛温度和主汽温度及时调整风量、煤量和减温水量。,二、迅速查明原因，或启动备用污泥泵，投用污泥。,污泥焚烧运行操作,焚烧系统的故障与处理,第二节 锅炉故障时污泥系统的处理,一、当锅炉发生故障危及安全运行时，应迅速停止污泥泵运行，关闭污泥甲（或乙）隔离门。,二、如因系统故障，污泥暂不投用超过,2,小时，应对炉膛两侧污泥喷口进行蒸汽吹扫。,三、如因锅炉故障污泥暂不投用超过,10,天，应对送料管进行冲洗，防止污泥长时间积存在管内干结而影响下次投用污泥。,四、污泥焚烧系统停用，母管内污泥会发酵起压，应先缓慢开启一个喷口隔离门，待污泥母管内压力卸去后，再开启其余三个喷口隔离门。,污泥焚烧运行操作,焚烧系统对锅炉的影响,一、锅炉效率及检修费用的增加,1,、增加了炉膛的扰动，有利于传热。,2,、烟气流速增加，磨损量加大。,3,、降低了炉膛温度。,4,、烟气流速增加，分离器效率下降，飞灰含碳量增加，炉效下降。,5,、排烟温度降低，锅炉尾部受热面尤其是空气预热器低温腐蚀严重。空预器使用寿命下降。,6,、烟气湿度增大，尾部受热面积灰增加。,按照掺烧比例,25%,测算，锅炉年平均效率下降约,3%,。,二、锅炉排放参数的影响,1,、污泥含硫量，含氮量较高，增加了脱硫脱销费用。,2,、锅炉焚烧污泥后，烟气流速增加，造成除尘装置效率下降。,污泥焚烧运行操作,环境效应显著，实现节能环保,污泥焚烧技术优越性,利用热电厂循环流化床锅炉直接掺烧含水率为,80%,的城市污水处理厂污泥，在对锅炉本身工况影响极小的情况下，掺烧的泥煤比可达,20%-30%,，促进煤炭充分燃烧的同时，可实现污泥最大减量化，而焚烧产生的灰渣则可作为制砖和筑路等材料，真正实现了资源的节约型利用，生态的最优化循环。利用热电厂循环流化床锅炉焚烧污水厂污泥，既解决了城市污水厂产生的大量污泥处置出路问题，又可以充分利用现有资源，实现跨行业联合，减少投资成本，为国内同类城市解决污泥出路探索了一条有效的处置途径，符合当前资源化利用和优化生态环境的发展趋势。,工艺技术实用，社会效益明显,污泥焚烧技术优越性,利用现有的热电厂循环流化床锅炉，通过简单地增加输送设备并增加少量尾气处理装置，将污水厂脱水污泥直接与燃煤混合燃烧具有燃料适应性广、燃烧效率高、负荷调节范围大，负荷调节快、燃烧洁净等技术特点，其工艺技术简易、实用，符合我国煤电资源丰富、环保压力增加、建设资金紧张的现实，具有较广阔的推广、应用空间。,输出技术，促进成果共享,总 结,污水处理厂污泥处置是我国许多城市都面临的难题。随着污水处理行业的发展，污泥量也快速增长，污泥处置的矛盾还将更加突出。,目前，我公司在取得污泥焚烧规模化运用成功的基础上，正在对污泥处置方法进行进一步的技术研发，以增加污泥处置能力，提高焚烧处置适应性，降低处置成本，争取为建设和谐社会和实现可持续发展作出更大的贡献。,汇 报 结 束,谢 谢 大 家,2012,年,5,月,47,
