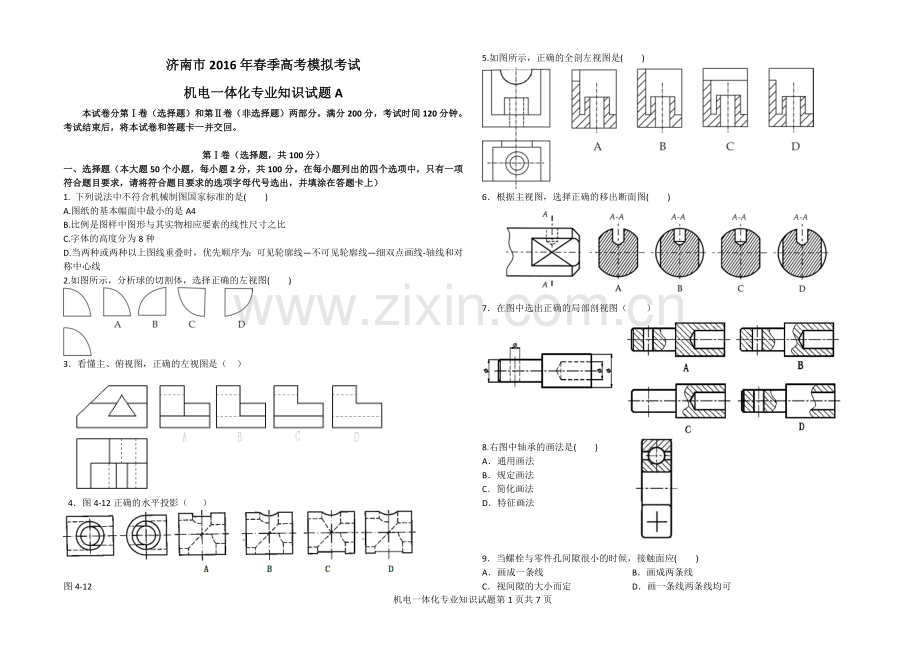

济南市2016年春季高考模拟考试
机电一体化专业知识试题A
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。满分200分，考试时间120分钟。考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）
一、选择题（本大题50个小题，每小题2分，共100分。在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）
1. 下列说法中不符合机械制图国家标准的是(　　)
A.图纸的基本幅面中最小的是A4
B.比例是图样中图形与其实物相应要素的线性尺寸之比
C.字体的高度分为8种
D.当两种或两种以上图线重叠时，优先顺序为：可见轮廓线—不可见轮廓线—细双点画线-轴线和对称中心线
2.如图所示，分析球的切割体，选择正确的左视图(　　)

3．看懂主、俯视图，正确的左视图是（ ）

4．图4-12正确的水平投影（ ）

图4-12
5.如图所示，正确的全剖左视图是(　　)

6．根据主视图，选择正确的移出断面图(　　)

7．在图中选出正确的局部剖视图（ ）

8.右图中轴承的画法是(　　)
A．通用画法
B．规定画法
C．简化画法
D．特征画法

9．当螺栓与零件孔间隙很小的时候，接触面应(　　)
A．画成一条线 B．画成两条线
C．视间隙的大小而定 D．画一条线两条线均可

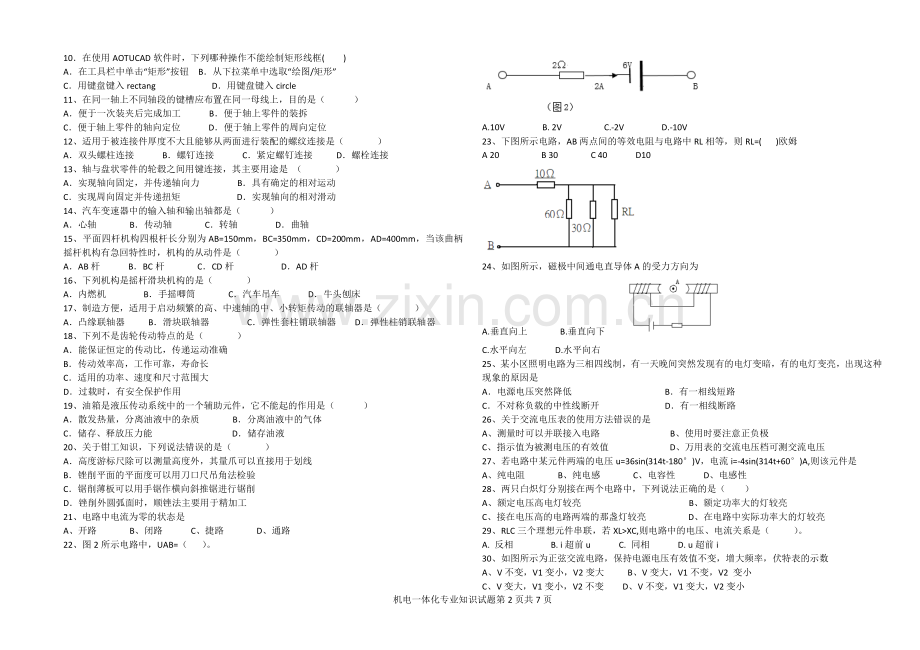

10．在使用AOTUCAD软件时，下列哪种操作不能绘制矩形线框(　　)
A．在工具栏中单击“矩形”按钮 B．从下拉菜单中选取“绘图/矩形”
C．用键盘键入rectang D．用键盘键入circle
11、在同一轴上不同轴段的键槽应布置在同一母线上，目的是（ ）
A．便于一次装夹后完成加工 B．便于轴上零件的装拆
C．便于轴上零件的轴向定位 D．便于轴上零件的周向定位
12、适用于被连接件厚度不大且能够从两面进行装配的螺纹连接是（ ）
A．双头螺柱连接 B．螺钉连接 C．紧定螺钉连接 D．螺栓连接
13、轴与盘状零件的轮毂之间用键连接，其主要用途是 （ ）
A．实现轴向固定，并传递轴向力 B．具有确定的相对运动
C．实现周向固定并传递扭矩 D．实现轴向的相对滑动
14、汽车变速器中的输入轴和输出轴都是（ ）
A．心轴 B．传动轴 C．转轴 D．曲轴
15、平面四杆机构四根杆长分别为AB=150mm，BC=350mm，CD=200mm，AD=400mm，当该曲柄摇杆机构有急回特性时，机构的从动件是（ ）
A．AB杆 B．BC杆 C．CD杆 D．AD杆
16、下列机构是摇杆滑块机构的是（ ）
A．内燃机 B．手摇唧筒 C．汽车吊车 D．牛头刨床
17、制造方便，适用于启动频繁的高、中速轴的中、小转矩传动的联轴器是（ ）
A．凸缘联轴器 B．滑块联轴器 C．弹性套柱销联轴器 D．弹性柱销联轴器
18、下列不是齿轮传动特点的是（ ）
A．能保证恒定的传动比，传递运动准确
B．传动效率高，工作可靠，寿命长
C．适用的功率、速度和尺寸范围大
D．过载时，有安全保护作用
19、油箱是液压传动系统中的一个辅助元件，它不能起的作用是（ ）
A．散发热量，分离油液中的杂质 B．分离油液中的气体
C．储存、释放压力能 D．储存油液
20、关于钳工知识，下列说法错误的是（ ）
A．高度游标尺除可以测量高度外，其量爪可以直接用于划线
B．锉削平面的平面度可以用刀口尺吊角法检验
C．锯削薄板可以用手锯作横向斜推锯进行锯削
D．锉削外圆弧面时，顺锉法主要用于精加工
21、电路中电流为零的状态是
A、开路 B、闭路 C、捷路 D、通路
22、图2所示电路中，UAB=（ ）。

A.10V B. 2V C.-2V D.-10V
23、下图所示电路，AB两点间的等效电阻与电路中RL相等，则RL=( )欧姆
A 20 B 30 C 40 D10

24、如图所示，磁极中间通电直导体A的受力方向为
A.垂直向上 B.垂直向下
C.水平向左 D.水平向右
25、某小区照明电路为三相四线制，有一天晚间突然发现有的电灯变暗，有的电灯变亮，出现这种现象的原因是
A．电源电压突然降低 B．有一相线短路
C．不对称负载的中性线断开 D．有一相线断路
26、关于交流电压表的使用方法错误的是
A、测量时可以并联接入电路 B、使用时要注意正负极
C、指示值为被测电压的有效值 D、万用表的交流电压档可测交流电压
27、若电路中某元件两端的电压u=36sin(314t-180°)V，电流i=-4sin(314t+60°)A,则该元件是
A、纯电阻 B、纯电感 C、电容性 D、电感性
28、两只白炽灯分别接在两个电路中，下列说法正确的是（ ）
A、额定电压高电灯较亮 B、额定功率大的灯较亮
C、接在电压高的电路两端的那盏灯较亮 D、在电路中实际功率大的灯较亮
29、RLC三个理想元件串联，若XL>XC,则电路中的电压、电流关系是（ ）。
A. 反相 B. i超前u C. 同相 D. u超前i
30、如图所示为正弦交流电路，保持电源电压有效值不变，增大频率，伏特表的示数
A、V不变，V1变小，V2变大 B、V变大，V1不变，V2 变小
C、V变大，V1变小，V2不变 D、V不变，V1变大，V2变小

31、变压器的效率是变化的，效率最高时是（ ）
A、空载时 B、额定负载时 C、过载时 D、铁损等于铜损时
32．熔断器的作用是
A．过载保护 B． 过压保护 C．欠压保护 D．短路保护
33．现用兆欧表测量某电动机V相绕组对地绝缘电阻，说法错误的
A．应该把电动机接线盒内的接线拆除 B．测量之前要对兆欧表进行校验
C．所测得阻值为6MΩ，电动机绝缘正常 D．迅速摇动手柄至120r/min后马上读数
34．在负载转矩不变的情况下，三相异步电动机输入电压下降，定子绕组中的电流会
A．增大 B．减小 C．不变 D．不能确定
35．下列不属于单相异步电动机的是
A．单相电容起动式 B．单相电容运行式
C． 单相电容起动运行式 D．单相电枢起动式
36、FX0N-60MR型PLC属于（ ）。
A、小型 B、中型 C、大型 D、超大型
37、在使用指令MPS、MRD、MPP时，若MPS、MRD、MPP之后无触点，则应该使用（ ）。
A、LD B、AND C、OR D、OUT
38、烙铁头发生“烧死”，不上锡的主要原因由于（ ）。
A、电烙铁长期通电进行干烧 B、电烙铁没有放在烙铁架上
C、电烙铁的功率选的太大 D、在焊接中没有使用松香
39、在放大电路中，测得某三极管的三个电极的电位分别为2.5V、3.2V、9.6V，则与之对应的三个电极分别是（ ）。
A、bce B、ceb C、ebc D、bec
40、晶闸管的导通条件是（ ）。
A、晶闸管正向阳极电压UAK>0，控制极适当的正向电压UGK>0
B、只要有正向阳极电压UAK>0，就行
C、只要有足够的控制极正向电压UGK>0，就行
D、以上方法都可以
41、单相桥式整流电路中的二极管所承受的最高反向电压为14.14V，则整流输出电压为（ ）。
A、14.14V B、10V C、9V D、4.5V
42、要提高桥式全控整流电路的平均电压应（ ）。
A、增大控制角 B、增大导通角
C、同时增大控制角和导通角 D、同时减小控制角和导通角
43、由硅管组成的基本共射放大电路中，用直流电压表测得UCE=0，可能的原因是（ ）。
A、RB开路 B、RB过小 C、RC开路 D、RC短路
44、某音频信号放大器，要求输入电阻大，输出电压稳定，应选择（ ）。
A、电压串联负反馈 B、电流串联负反馈
C、电压并联负反馈 D、电流并联负反馈
45、一个两输入端的门电路，当输入都为0时，输出为1的是（ ）。
A、与门 B、或非门 C、与非门 D、异或门
46、555时基电路，当开关管（ ）。
A、导通 B、截止 C、保持原态 D、放大
47、TTL集成门电路的说法错误的是（ ）。
A、与门和与非门的多余端应接高电平
B、或门的多余端应接地
C、将集成块正面朝上，引脚朝下，凹口标志置于左端，自左下角起逆时针方向自下而上引脚依次为1.2.3. ……14
D、TTL集成电路所接电源电压是+12V
48、用示波器观察一标准正弦波电压，波形一个周期水平距离为4div，且档位为5ms/div,则该电压的频率为（ ）。
A、5Hz B、50Hz C、500Hz D、20Hz
49、三端集成稳压器CW7800系列额定电流是（ ）。
A、0.1A B、0.5A C、1A D、1.5A
50、M8013的脉冲输出周期是（ ）。
A、5秒 B、13秒 C、10秒 D、1秒

第Ⅱ卷（非选择题，共100分）
二、简答作图题（共62分）
1、看懂图中主、俯视图，补画左视图，并画出正等轴测图。（5分）

2、补画全剖的左视图（5分）

3、图示为对开式滑动轴承的结构示意图。回答下列问题：（4分）
（1）其应用广泛的原因是什么？
（2）轴瓦上开设油沟的作用是什么？
（3）图中采用两个螺母的作用是什么？
（4）该轴承应用的场合是什么？

4、根据下图所示机械传动机构，回答以下问题：（4分）
⑴ 活塞的运动是靠哪种机构带动的？
⑵ 该机构有无 “死点”位置？
⑶ 若构件1如图示方向运动，则活塞向哪个方向运动？
⑷ 3号件与4号件之间的运动副类型为哪种？

5、如图为某液压传动系统局部回路简图，看懂系统图，回答下列问题：（4分）
（1）元件1的名称？
（2）当元件1处于图示状态时，液压缸活塞向右还是向左运动？
（3）1YA通电时，液压缸活塞向哪个方向运动？
（4）1YA在通电和断电两个状态下，液压缸活塞运动哪个速度大？

6、（5分）如图所示，（a）图为色环电阻。
（1）请根据色环读出电阻的数值（不考虑误差）
（2）如果用万用表欧姆档（R×1、R×10、R×100、R×1k、R×10k）测量该电阻，请选择合适的倍率；
（3）根据（b）图所示的万用表指针及所选的量程，读出被测电阻的实际数值

7、（5分）如图所示某三相四线制供电电路中，接入三个完全相同的灯泡，灯泡电阻100Ω，线电压380V。
试问：
（1）当B点开路其他点正常时，电流表的读数？
（2）当C点开路其他点正常时，电流表的读数？
（3）当B点和C点同时开路其他点正常时，电流表的读数？
（4）当B点和D点同时开路其他点正常时，电流表的读数

8、（5分）如下图所示的电路中，当电位器触头M向右移动时
（1）标出L1上的感应电流方向；
（2）指出AB、CD相互作用力的方向；
（3）指出线圈GHJK的转动方向。（GH的方向）

9、根据下列波形图，试画出其顺序功能图。X0闭合时，Y0延时2s后通电3s，如此循环。当X0断电时，该循环周期完成后断开。（5分）
X0
Y0
2s
3s
2s
33s
2s
3s

10、根据程序画出梯形图（5分）

11、如图所示的电路中，请回答下列问题（10分）
（1）该电路由那两部分组成？
（2）该电路中的滤波电容是指哪一个？C2两端的电压是多少？
（3）当C3经电阻R1和R2充电时，电压升高到多大时该电容进行放电？
（4）电容C3的放电回路是什么？
（5）当C3放电到多大电压时放电停止又开始充电？

12、如图所示，试画出触发器输出端Q和异或门输出端F的输出波形。（设Q、F初始状态为0）(5分)

CP
Q
F

三、分析计算题（共18分）
1、如图所示的传动机构。试求：（8分）
（1）主轴有几种转速？
（2）主轴的最高及最低转速？
（3）主轴转了2转时，齿条移动的距离及方向？（π=3.14）
5

2、（5分）如图所示为电路的一部分，求：（1）AB两点之间的电压UAB ；（2）电阻R消耗的功率（5分）

3、用理想运放组成的电路如图所示，已知：R1=R2=RL=10KΩ，R3=Rf=100KΩ，Ui=0.55V,试求：（5分）
（1）输出电压UO；（2）运算放大器的输出电流IO

四、综合题（每题10分，共20分）
1、如图为电动机点动、连续混合控制电路，请根据题目要求完成一下内容
（1）将电路补画完整
（2）已知三相异步电动机额定值如下PN=4KW，UN=380V，nN=1400 r/min，η=0.866，cosφ=0.8。
求1）额定电流IN；2）额定转矩TN；3）额定转差率SN。
（3）试确定熔断器FU1熔体的电流。

2．读拨叉零件图，完成下列填空题。
(1)该零件使用的材料是__________，绘图比例是__________。
(2)主视图B—B采用了________剖视图，左视图采用的是__________剖视图。
(3)38H11公差带代号是__________，公差等级是__________，下偏差是______________。
(4)M10×1—6H是_________螺纹，6H是__________的公差带代号，其定位尺寸为_________。
