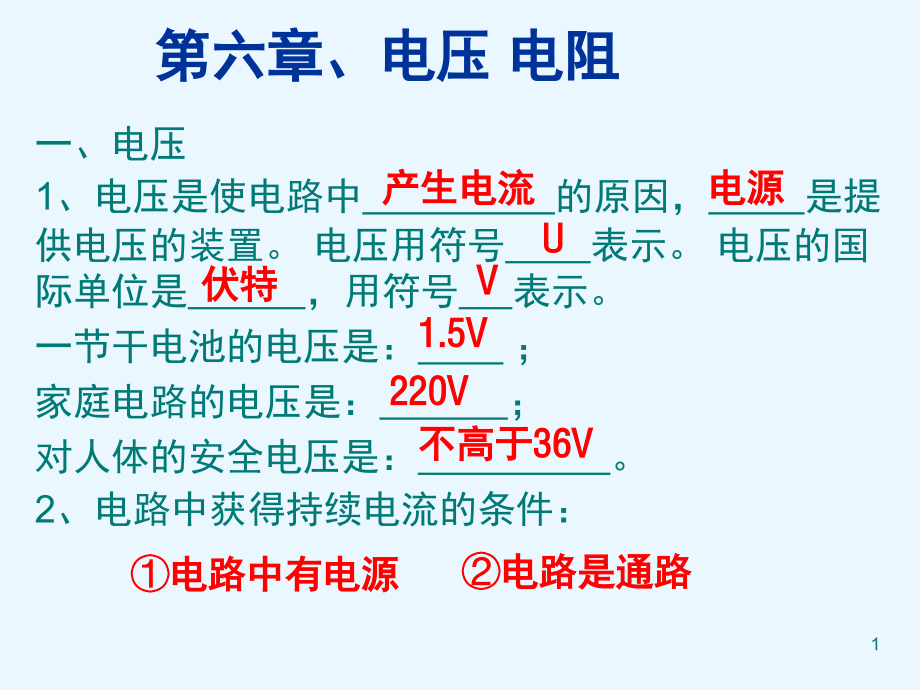

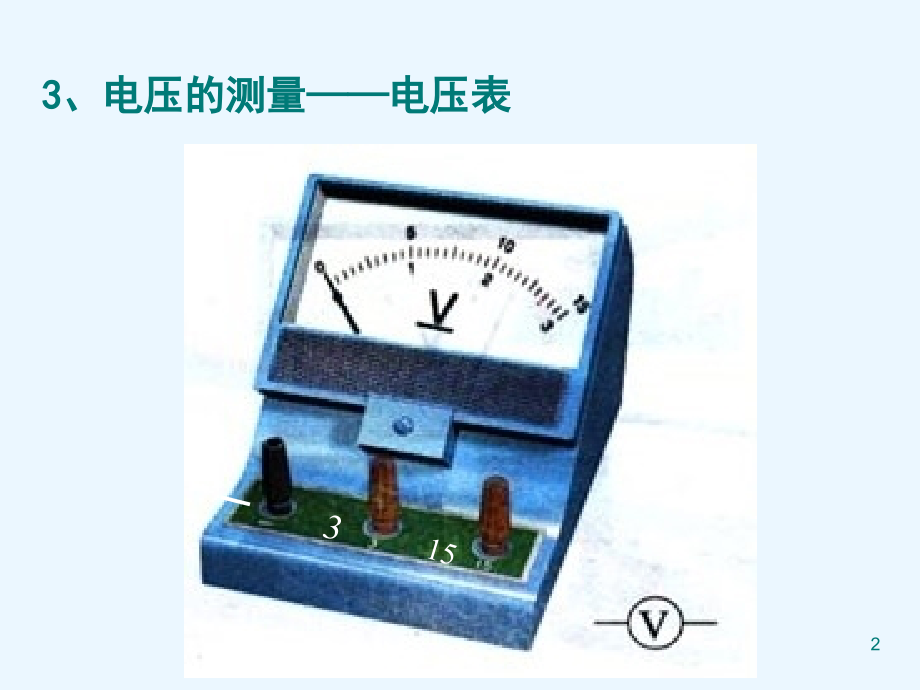

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章、电压 电阻,一、电压,1、电压是使电路中,的原因，,是提供电压的装置。电压用符号,表示。电压的国际单位是,，用符号,表示。,一节干电池的电压是：,；,家庭电路的电压是：,；,对人体的安全电压是：,。,2、电路中获得持续电流的条件：,U,产生电流,电源,伏特,V,1.5V,220V,不高于,36V,电路中有电源,电路是通路,1,3、电压的测量电压表,3,15,2,1、小量程：,0-3V,最小刻度：,0.1V,1、大量程：0-15V,最小刻度：,0.5V,3,2、正确使用电压表的规则：,电压表要,联在被测电路的两端；,必须使电流从电压表的“,”接线柱流进，从,“,”接线柱流出；,被测电压不要超过电压表的,，在不能预知估计被测电压大小时，要先用最大量程，并且,，根据情况改用小量程或换更大量程的电压表；,电压表可以直接接到电源的正负极上，测出的电压是电源电压。,并,+,量程,试触,4,电流表和电压表,电流表的电阻很小，电压表电阻很大，分析电路时我们可以把电流表看成一根导线，把电压表看成一根断开的导线。这样就可以使电路简化。,A,V,5,2、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）,A6节干电池并联；B6节干电池串联；,C3节干电池并联；D3节干电池串联；,B,3、2.4V,mV,uV；,2M=,K=,。,2.410,3,2.410,6,210,3,210,6,1、使自由荷定向移动形成电流的原因是：（）,A、电量 B、电流 C、电压 D、电路是通路,C,练习：,6,4、读出下列各图的示数：,甲,，乙,。,1.6V,12.5V,5、把电压表接在电路中，闭合开关时，它的指针向左偏转，这可能是因为 (),A、电压表的接线柱接反了,B、电压表的量程选错了,C、电压表与被测部分并联了,D、电压表与被测部分串联了,A,练习：,7,6、如图6-2，当量程为0-3v时，电压表指针的读数为_v；当量程为0-15v时，电压表指针的读数为_v。,0.6,3,练习：,8,二、探究串、并联电路电压的规律,1、串联电路电压规律,在串联电路中，总电压等于各部分电压之和,U=U,1,+U,2,2、并联电路电压规律,在并联电路中，各支路电压相等，且等于干路电压,U=U,1,=U,2,9,1,、如图所示,灯泡L1、L2是_联的,电压表是测_两端的电压,若电源电压为3伏,当S闭合后,电压表的示数为1伏,则L1、L2两端的电压分别是_伏和_伏.,串,L2,2,1,拆去电压表，电流表看成一根导线，判断电路是串联还是并联,接上电压表，判断电压表测哪一个用电器,应用串并联电压规律U=U1+U2,U=U1=U2进行求解。,练习：,10,2、在下图中：,、要使L,1,、L,2,并联，圆圈内应填入何种电表？,、要使L,1,、L,2,串联，又应填入何种符号？,3、在如图3中的圆圈内填入电压表或电流表。,11,5、如图2所示闭合开关S，电压表测出的电压是：（）,A、,Rl两端的电压,B、Rl和R2两端的总电压,C、R2两端的电压,D、电源两端的电压。,C,4、直接测灯泡L2的电压，下列电路中正确的是（）,C,12,6、请用画笔代替导线完成电路的连接要求:画出电路图,（1）开关同时控制两灯；（2）两灯串联；,（3）电压表测L1的电压,L2,L1,13,7、将图6-5中的蓄电池、开关、灯泡L1和L2串联起来，用电压表,V,1测L1的电压，用电压表,V,2测L1和L2串联后的总电压.在图6-5中用铅笔线表示导线画出连接方法，然后画出电路图.,14,8、,某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图。若开关闭合其后果是（,）,A两表会被烧坏,B两表不会被烧坏,C电压表不会被烧坏,但有示数,D电压表不会被烧坏,电流表可能被烧坏,V,A,D,15,三、电阻,1、什么是电阻？,电阻是导体对电流阻碍作用的大小,用符号R表示。单位是欧姆，简称欧（）,2、电阻与哪些因素有关？,主要是：材料，长度，横截面积，温度,相同材料和长度的导体，横截面积越大，电阻越小,相同材料和横截面积的导体，长度越长，电阻越小,导体的电阻决定于它本身的,材料、长度、横,截面积,和,温度,。与加在导体两端的电压和通,过导体的电流无关。,16,控制变量法,物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的办法，把多因素的问题变成单因素的问题，分别加以研究，最后再综合解决。,决定导体电阻大小的因素：,三个因素：1.材料，2.长度，3.横截面积,17,现有几根锰铜合金丝和镍铬合金丝，其规格如右表所示。请你设计实验方案，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能,编号,材料,长度,横截面积,A,锰铜合金,0.5m,2.0mm,2,B,锰铜合金,1.5m,1.5mm,2,C,锰铜合金,2.0m,0.5mm,2,D,镍铬合金,0.3m,2.0mm,2,E,镍铬合金,1.3m,1.5mm,2,F,镍铬合金,2.0m,0.5mm,2,要求：,1.画出电路图,2.写出比较过程.,1.应选用编号为_的锰铜合金丝和编号为_的镍铬合金丝进行实验。,C,F,18,四,、滑动变阻器：,原理：通过改变接入电路的电阻丝的,，,来改变电阻值。,作用：通过电阻的变化，调节电路中的,。,使用：,长度,电流,2、,接线时接线柱应,连接,“一上一下”,3、,为了保护电路闭合开关前，滑片应移到,电阻值最大,的位置（即远离所接下接线柱)。,1、滑动变阻器应串联在电路中,19,1、,滑动变阻器的结构如图所示，将滑动变阻器接入电路中，其中使用不正确的是,(),D,2、在连接电路的过程中，下面说法中错误的是（）,A、开关应该是断开的 B、开关一定要靠近电源的正极C电流表应串联在电路中，电压表应并联在电路中,D连接变阻器时，应把滑动片放在阻值最大的位置。,B,练习：,20,3、如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：,A.逐渐变大 B.逐渐变小C.保持不变 D.无法判断,A,P,21,4、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向左滑动，电流表示数变大，灯泡变亮。画出电路图。,_,22,5、在下图中，当滑片P由A向B滑动时，电流表的示数将变,，灯泡的亮度将变,。,小,暗,6、如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：,A.逐渐变大,B.逐渐变小,C.保持不变,D.无法判断,A,P,23,24,风力仪,风,A,B,O,P,C,S,25,
