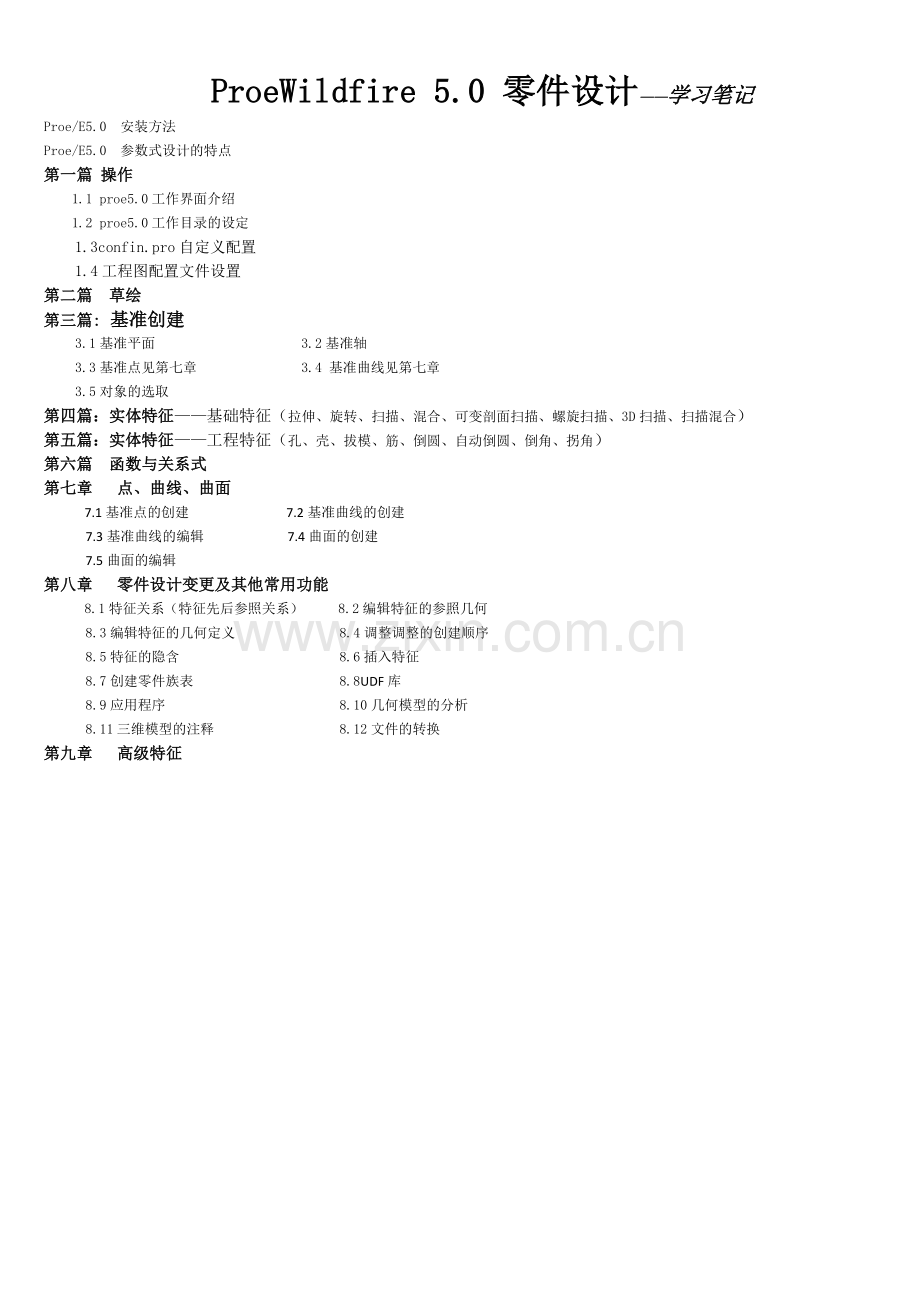

ProeWildfire 5.0 零件设计——学习笔记
Proe/E5.0 安装方法
Proe/E5.0 参数式设计的特点
第一篇 操作
1.1 proe5.0工作界面介绍
1.2 proe5.0工作目录的设定
1.3confin.pro自定义配置
1.4工程图配置文件设置
第二篇 草绘
第三篇: 基准创建
3.1基准平面 3.2基准轴
3.3基准点见第七章 3.4 基准曲线见第七章
3.5对象的选取
第四篇：实体特征——基础特征（拉伸、旋转、扫描、混合、可变剖面扫描、螺旋扫描、3D扫描、扫描混合）
第五篇：实体特征——工程特征（孔、壳、拔模、筋、倒圆、自动倒圆、倒角、拐角）
第六篇 函数与关系式
第七章 点、曲线、曲面
7.1基准点的创建 7.2基准曲线的创建
7.3基准曲线的编辑 7.4曲面的创建
7.5曲面的编辑
第八章 零件设计变更及其他常用功能
8.1特征关系（特征先后参照关系） 8.2编辑特征的参照几何
8.3编辑特征的几何定义 8.4调整调整的创建顺序
8.5特征的隐含 8.6插入特征
8.7创建零件族表 8.8UDF库
8.9应用程序 8.10几何模型的分析
8.11三维模型的注释 8.12文件的转换
第九章 高级特征

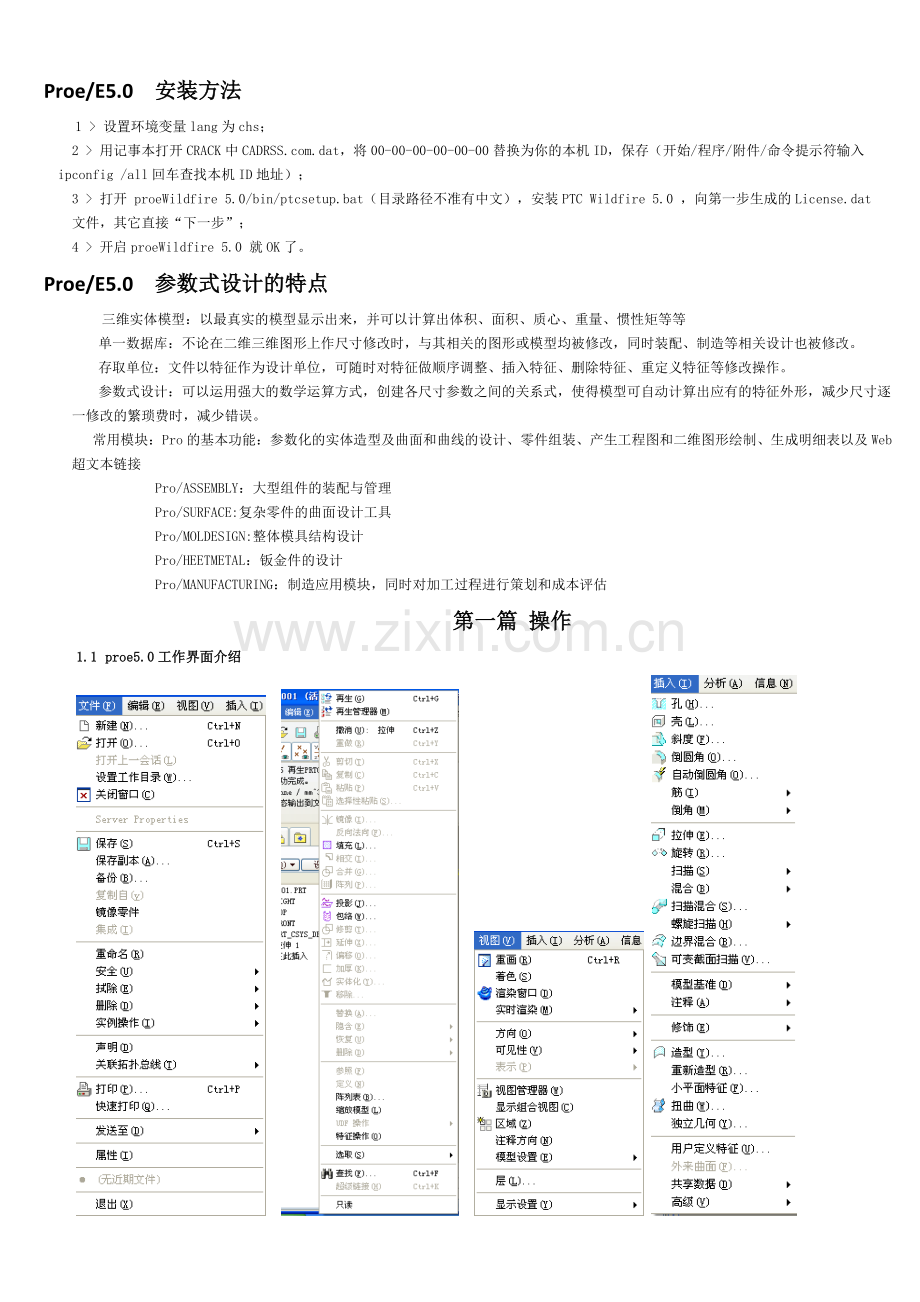

Proe/E5.0 安装方法
1 > 设置环境变量lang为chs；
2 > 用记事本打开CRACK中CADRSS.com.dat，将00-00-00-00-00-00替换为你的本机ID，保存（开始/程序/附件/命令提示符输入
ipconfig /all回车查找本机ID地址）；
3 > 打开 proeWildfire 5.0/bin/ptcsetup.bat（目录路径不准有中文），安装PTC Wildfire 5.0 ，向第一步生成的License.dat
文件，其它直接“下一步”；
4 > 开启proeWildfire 5.0 就OK了。
Proe/E5.0 参数式设计的特点
三维实体模型：以最真实的模型显示出来，并可以计算出体积、面积、质心、重量、惯性矩等等
单一数据库：不论在二维三维图形上作尺寸修改时，与其相关的图形或模型均被修改，同时装配、制造等相关设计也被修改。
存取单位：文件以特征作为设计单位，可随时对特征做顺序调整、插入特征、删除特征、重定义特征等修改操作。
参数式设计：可以运用强大的数学运算方式，创建各尺寸参数之间的关系式，使得模型可自动计算出应有的特征外形，减少尺寸逐
一修改的繁琐费时，减少错误。
常用模块：Pro的基本功能：参数化的实体造型及曲面和曲线的设计、零件组装、产生工程图和二维图形绘制、生成明细表以及Web
超文本链接
Pro/ASSEMBLY：大型组件的装配与管理
Pro/SURFACE:复杂零件的曲面设计工具
Pro/MOLDESIGN:整体模具结构设计
Pro/HEETMETAL：钣金件的设计
Pro/MANUFACTURING：制造应用模块，同时对加工过程进行策划和成本评估
第一篇 操作
1.1 proe5.0工作界面介绍

1-窗口 工具┃环境（设置显示项目和标准方向形式）
视图┃显示设置┃模型显示、基准显示、性能、可见性、系统颜色
视图┃方向┃标准、上一个、重新调整、重定向……
视图┃颜色和外观 零件颜色的设置
界面命令： 复制、粘贴、选择性粘贴、重生、重生管理器
旋转中心显示开关、重定向、已保存的视图、线框/隐藏线/消隐/着色显示、基准面/轴/点/
坐标/注释显示开关
2-操作 【Ctrl】+鼠标左键——上下移动为缩放屏幕，左右为沿着屏幕旋转模型 ；
【Shift】+中键——平移窗口； 【Ctrl】+D——标准方向。
3-重定向——动态定向、参照平面定向、优先选项。
4-文件保存 (保存到工作目录下！不能更改路径和文件名) 保存副本(可以更改路径和文件名) 备份 (可以更改路径，
零件备份时相应的工程图也被备份，组件备份时相应的零件为可选备份)。
5-重命名注意：一个零件为某个组件的子件或此零件以产生某个2维工程图时，此零件重命名后将会破坏组件或工程图之文
件；如果此零件与其相关的组件或工程图同时在内存中，此零件重命名后不会破坏组件或工程图之文件。
6-另存为…
7-镜像文件：以不同名字镜像当前激活窗口的零件并打开激活新零件窗口
8-拭除 （将目前窗口上的文件从内存内删除，不删除硬盘中的文件。） （删除内存中的文件，不删
除磁盘中的文件。）
9-删除 旧版本 （从硬盘中删除一个文件所有的旧版本。保留最新版本。）所有版本（从硬盘中删除一个文件的所有版本）
10-三维方向 前：front 后：back 上：top 下：bottom 左：left 右：right
1.2 proe5.0工作目录的设定

⑴ text\confin.sup 强制配置文件
⑷ .pnt 打印配置文件
⑵ 1.text\confin.pro 系统默认配置
⑸ .pcf 打印机类型配置文件
2.本地目录\confin.pro 自定义配置
⑹ .win.1 （1为流水号）操作界面、窗口配置文件
3.启动目录\confin.pro 自定义配置
⑺ .cfg 模型树配置文件
⑶ prodetail.dtl 工程图配置文件

以上提到的文件名命名，后缀名是必须的，文件名可以变；除了config.pro以外，其它配置文件都要在 config.pro中指定路径才有效。

1.3confin.pro自定义配置：（零件模型中工具┃选项打开配置文件）

menu_translation both —————————— 设置下拉菜单时为中英文双语菜单
tol_mode nominal ————————————设置显示的尺寸没有公差
trail_dir D:\...... ———————————设置轨迹文件存放路径
web_browser_homepage about:blank ————设置浏览器首页为空白页
drawing_setup_file D:\...... ———————设置工程图配置文件
system_colors_file D:\...... ———————设置系统颜色配置文件
pdf_use_pentable yes ———————————设置输出PDF时使用系统线宽设置
pro_format_dir D:\...... —————————设置工程图格式文件路径
template_solidpart mmns_past_solid_prt ——设置零件模板为mmns
template_designasm mmns_asm_design_asm ——设置组件模板为mmns
template_mfgcast mmns_mfg_cast.mfg
template_mfgcmm mmns_mfg_cmm.mfg
template_mfgemo mmns_mfg_emo.mfg
template_mfgmold mmns_mfg_mold.mfg
template_mfgnc mmns_mfg_nc.mfg
template_mold_layout mmns_mold_lay.asm
model_note_display no ———————————设置注释不显示
pro_unit_length unit_mm ——————————设置长度缺省单位为mm
pro_unit_mass unit_kilogram ————————设置质量缺省单位为kg
pro_unit_sys mmks —————————————设置缺省单位系统为mmks（毫米千克秒）
bell no ——————————————————关闭提示音
default_dec_places 3 ——————————— 设置所有模型模式中非角度尺寸的缺省小数位数
default_ang_dec_places 2 ————————— 设置角度尺寸小数位数
sketcher_dec_places 2 ———————————设置草绘时的尺寸小数位数
default_draw_scale 1:1 —————————— 设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1
save_drawing_picture_file embed ————— 设置将图片嵌入工程图中，可以实现工程图打开时预览
search_path_file D:\...... ———————— 设置搜索文件
tangent_edge_display no ————————— 设置相切边不显示
set_menu_width 12 ————————————- 设置下拉菜单的宽度
intf_out_layer part_layer —————————设置图层方式（影响转CAD）
dxf_export_mapping_file D:\..... —————指定转CAD的转换设置文件
mdl_tree_cfg_file D:\...... ——————— 设置模型树配置文件
allow_anatomic_features yes ——————— 设置自动再生特征
text_height_factor 40 ———————————设置系统坐标及基准面显示的字体大小
pro_note_dir D:\...... —————————— 设置注释文件路径
rename_drawings_with_object both —————设置保存副本时自动复制与零件或组件相关的工程图
use_8_plotter_pens yes —————————— 设置使用8笔（影响打印）
mass_property_calculate automatic ———— 设置质量自动计算
format_setup_file D:\...... ———————设置工程图格式文件的配置文件
pro_symbol_dir D:\...... —————————设置工程图用的符号
tolerance_standard iso ——————————设置公差标准为ISO
pro_plot_config_dir D:\...... —————— 设置打印机打印样式文件路径
pro_material_dir D:\...... ————————设置材料库文件路径
pen_table_file D:\...... —————————设置打印线宽配置文件
step_export_format ap214_cd ——————— 设置输出step格式文件时，保留原模型颜色
dxf_out_scale_views yes ————————输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1
dxf_out_stroke_exe yes ——————————输出为DWG或DXF时文字转换为线条
pro_lirary D:\...... ———————————设置标准件路径
pro_group_dir ———————————————UDF库路径
allow_anatomic_feaures yes ————————加载高级特征
设置完成后保存配置文件confin.pro到启动目录下，为了方便管理临时文件请设置配置项trail_dir，在软件
快捷键修改属性设置启动目录
窗口\打开系统窗口\ 输入 purge 清除当前目录旧版本文件
1.4工程图配置文件设置（工程图模块中 绘图┃绘图选项 打开绘图配置文件）

控制尺寸文字： drwing_text_height 3 ———————文字高度 3
text_thickness 0 ———————— 文字厚度 0
text_width_factor 0.8 —————— 文字宽高比 0.8
视图参数： broken_view_offset 5 ———————破断符号间距 5
def_view_text_height 5 ——————注释文字高度 5
projection_type first_angle ——— 视图为第一视角
view_scale_denominator 1 —————图幅比例形式 1
view_scale_format rotio_colon —— 比例为比例值
decimal ———— 比例为小数值
fractional ———比例为分数
half_view_line symmetry_iso ——— 剖面线形式为标准
箭头参数设置 crossec_arrow_lenght 5 ——————箭头长 5
crossec_arrow_style tail_online——箭头形式为实心
crossec_arrow_width 2 ———————箭头宽 2
实体显示：尺寸标注 datum_point_size 1 ———————— 基准大小为 1
threa_standard stl_iso ——————螺纹孔为标准
angdim_text_orienlation prallel_cbove——角度尺寸文字平行尺寸线放置
horizontal ———角度尺寸文字水平放置
blank_zero_tolerance no —————不显示公差
dip_dim_arrow_style arrowhead ——尺寸界线符号为箭头
dot —————尺寸界线符号为实体方格
slash ————尺寸界线符号为斜线
dim_leader_length 5 ———————尺寸线在尺寸界线外时伸出长度为 5
dim_text_gap 0.5 ———————— 尺寸文字与尺寸线间距为 0.5
lead_trail_zeros_scope all
text_orientation parallel ————圆弧尺寸文字放置为平行尺寸线放置
horizontel ———圆弧尺寸文字放置为水平放置
tol_display yes 公差显示

注：先在confin.pro配置tol_mode为nominal时此时tol_display设置yes将不显示公差，需要手动添加相应尺寸的公差
witness_line_delta 2 —————— 尺寸界线超出尺寸线长度为 2
witness_lin_offset 0 —————— 尺寸界线与轮廓线距离为 0
加载中文仿宋字体
复制 C:\windows\Fonts\仿宋字，粘贴到proeWildfire\text下,改名为英文（如：simfang）再设置配置文件 default_font simfang 加载字体为simfang
尺寸标注的箭头设置（注：先在confin.pro配置dip_dim_arrow_style arrowhead后）
draw_arrow_style fillde —————箭头形式为实体填充
close —————箭头形式为空心
open ——————箭头形式为单线
draw_arrow_length 3 ———————箭头长度为 3
draw_arrow_width 1 ——————— 箭头宽度为 1
draw_elbow_length 6 ———————非曲线长度为 6
中心线设置 axis_line_offset 3 ——————— 中心线超出线轮廓 3mm
circle_axis_offset 3 —————— 中心线超出圆轮廓 3mm
radial_pattern_axis_circle yes —显示阵列定心圆
基准形式 gtol_datums std_jis ———————引线标注基准
std_ansi —————— 无引线标注基准
模型网格控制 model_grid_balloon_size 4
表格控制 2d_region_coumns_fit_text yes——开启自动调整表格长
控制单位 drawing_units mm ———————— 工程图单位为mm
保存文件后配置confin.pro中drawing_setup_file D:\...——设置工程图配置文件

第二篇 草绘
绘图流程 (1)绘制中心线,旋转轴,对称中心,辅助线及构造线; (2)使用基本图元命令绘制大致二维几何线条，修剪； (3)几
何图元约束条件;(4)标注尺寸; (5)修改尺寸(关闭再生); (6)校对确认。

2D平面的作法(注意事项：需将剖面做一完整的定义；小尺寸可以先以大尺寸绘制再修改尺寸；利用点来定圆角/圆弧位置修改尺寸)
a直线： 直线、 公切线、 中心线、 几何中心线
b矩形：矩形、 斜矩形、 平行四边形
c圆： 圆心+半径、 同心圆、 3点圆、 3切圆、 轴端点椭圆、 中心+轴半径椭圆
d圆弧：点圆弧、 同心圆弧、 圆心+端点圆弧、 3切圆弧、 椭圆弧
e倒圆：倒圆角、 倒椭圆角
f倒角：倒角、 带延伸构造线的倒角
g样条曲线、点、参照坐标系：
曲线 选取曲线右键编辑：
点 草绘原点、局部坐标点 (有a.内插点 b.控制点+曲率修改样条线)
拟合 稀疏、平滑 (多边形改样条线)
文件 笛卡尔坐标、球坐标 （从.pts文件控制点坐标值）
点
h法向标注、 周长标注、 参照尺寸标注、 基准：
直线标注——线段长、线到点、线到线、点到点；
圆弧标注——半径、直径、旋转剖面直径、圆心到圆心、圆周到圆周（分水平和竖直)
角度标注——两线段夹角、圆弧角度（端点，端点，圆弧，放置）
样条线/圆锥曲线标注（曲线，曲线端点，中心线，放置）
i修改尺寸（一般是全选尺寸右键修改，关闭再生防止出错）
j约束条件：竖直V、 水平H、 相切T、 中点M、 重合- -或-○-、 对称→ ←、 相等Ri或Li、 平行∥

k文本：可以沿曲线放置
l调色板，外部数据插入到活动对象：插入已做好的2维图块

m修剪： 删除段、 拐角、 分割
n复制： 镜像复制、 移动、旋转和缩放复制
o共享数据：草绘┃数据来自文件┃①文件系统（读取内存和已存文件，包括AutoCAD文件）②调色板
p锁定尺寸：选择尺寸右键锁定尺寸
q过度限制条件的解决：删除尺寸；删除约束条件；定义尺寸为参照。
文件打开及注意事项：先启动软件然后打开命令打开文件，不易直接双击PRO-E文件。

第三篇: 基准创建
3.1基准平面 作用：尺寸标注参照、决定三维零件的方位、作为草绘平面、作为装配参照、用于产生剖视图。
方向：正向和负向。 创建方法： 【如 ① 线 + 点（法向+穿过） ② 轴 + 平面（穿过+旋转或穿过+平行）】
参照几何
可选的几何条件
基准点 / 边的端点
穿过：基准平面穿过所选的点
轴 / 边线 / 2维曲线
穿过：基准平面穿过所选的线
法向：基准平面垂直所选的线
3维曲线
法向：基准平面垂直所选的线
平面
穿过: 基准平面穿过所选的平面
平行：基准平面平行所选的平面
法向：基准平面垂直所选的平面
偏移：基准平面平移所选的平面或旋转一个角度
圆弧面 / 圆锥面
穿过: 基准平面穿过所选圆弧面/圆锥面的中心轴
相切：基准平面相切所选圆弧面/圆锥面

3.2基准轴 创建方法：
参照几何
可选的几何条件
直线
穿过：基准轴穿过所选的直线
平面
法向：基准轴法向所选的平面
平面/曲面+点
法向+穿过：基准轴法向所选的平面/曲面+穿过所选的点
圆弧面
穿过：基准轴穿过所选的圆弧面的中心轴
2个相交平面
穿过：基准轴穿过所选的两平面（穿过所选的两平面的交线）
2个点
穿过：基准轴穿过所选的两点
曲线+曲线端点
相切+穿过：基准轴相切所选的曲线+穿过所选的曲线端点
3.3基准点：见曲面章节
3.4基准曲线：见曲面章节
3.5对象的选取：
1.默认选取方式依次选取顺序为①智能（特征、曲面、曲面边、边、端点）； ②特征（实体、面、基准） ③几何（平面、
曲面、曲面边、边、端点）； ④基准（基准面、轴、基准点、坐标系、曲线）； ⑤面组
2.隐藏图元的选取——鼠标对准所选的图元的位置轻点右键直到所选的图元变亮时点左键。鼠标对准所选的图元的位置重点右
键选从列表中拾取
3.曲线连——面的一边+【Shift】+选取该面相邻的另一边，该面的边界线被选中
4.循环曲面——面+【Shift】+该面的一边，该面的边界面被选中
5.种子面边界面——面+【Shift】+边界面

第四篇：实体特征——基础特征
一般的创建思路是：毛坯件→车、铣、钻、磨等加工过程→渲染→完整的零件。各类截面尺寸标注、特征创建、尺寸参照应尽量符合
设计、工艺、检验基准统一的原则。
4.1拉伸 第一特征加材料时，除薄板外草绘截面必须为封闭。在已有的特征上拉伸草绘截面可以为非封闭，但是草绘截面端点必须要与已有的特征相交，第一特征无去材料。创建时，选定草绘平面及视角方向进入草绘截面；

拉伸形式有实体、曲面； 深度有盲孔、对称拉伸、到下一个、穿至…、穿透、到选定的等； 方向定义材料或切材为草绘
截面另一侧； 去材料选项； 薄板选项。
1 放置：编辑定义草绘截面
2 选项：设置沿草绘平面2侧不同拉伸深度；曲面时有封闭端选项；
3 属性：设置特征名称。
4.2旋转 加材料时，除薄板外草绘截面必须为封闭；需要定义旋转轴，默认为绘制第一根中心线，点选其他中心线右键定义
旋轴；剖面的线条必须在旋转轴的一侧，第一特征无去材料。

创建时，选定草绘平面及视角方向进入草绘截面；形式有实体、曲面、角度、方向、去材料、薄板
1 放置：编辑定义草绘截面；定义旋转轴；
2 选项：设置沿草绘平面2侧不同旋转角度；曲面时有封闭端选项；
3 属性：设置特征名称。
4.3扫描 伸出项、薄板伸出项、切口、薄板切口、曲面、曲面修剪、薄板修剪

封闭扫描轨迹时有增加内部因素和无内部因素选项；非封闭扫描曲线时有封闭端选项；
扫描轨迹 草绘和选取轨迹；特征截面垂直于轨迹线；
相对于截面，轨迹的圆弧半径不易太小，轨迹线自身相交时可能出错。
4.4混合 伸出项、薄板伸出项、切口、薄板切口、曲面、曲面修剪、薄板修剪；

类型：平行、旋转和一般；
截面：规则截面和投影截面，选取截面和草绘截面，右键切换截面；
相切的：定义与此相邻的曲面相切与否；
1. 最后截面为点时，汇集点有圆顶和尖顶选项；
2. 定义起始点方向；方向错误时会出现扭曲变形。
3. 每个截面的定点数量必须相等，不等时可分割线段或混合顶点来实现相等的顶点数。
一般混合
深度为 0
即为旋转混合
x,y轴旋转角度为 0
z轴旋转一定的角度
深度设置一定值
即为平行混合
x,y,z轴旋转角度为 0

4.5可变剖面扫描 伸出项、曲面、草绘、切口、薄板、方向

1.参照——选取轨迹、剖面控制（垂直于轨迹，垂直于投影，恒定法向）、水平/垂直控制（垂直于曲线，自动且有下一个即多
条额外轨迹线时）；
2.选项——可变截面、恒定剖面、草绘放置点；
3.相切——轨迹原点、参照有侧1侧2和选取的；
特征剖面垂直于轨迹线用扫描，不垂直时用可变剖面扫描；外形可以由轨迹线控制时，由一条原点轨迹和多条额外轨迹线；
可变剖面扫描关系式函数变量为trajpar(0～1变量)。
注意：1.原点轨迹必须为连续相切的；
2.水平/垂直控制 中设为x轨迹时，x向量的轨迹不能与原点轨迹线相交；
3.有多条轨迹线控制剖面时，以最短的轨迹线计算长度；
4.可以添加或删除原点轨迹上的截面控制点；
5.以原点轨迹进行扫描不同的截面垂直于轨迹，无额外轨迹时，与扫描混合特征相似；
6.以原点轨迹进行扫描相同的截面垂直于轨迹，无额外轨迹时，与扫描特征相似。
4.6螺旋扫描 伸出项、薄板伸出项、切口、薄板切口、曲面、曲面修剪、薄板修剪

创建步骤：1.定义属性：常数/可变的、穿过轴/轨迹法向、左螺旋/右螺旋；
2.选取草绘平面、参照方向；
3.绘制螺旋外形线：必须绘制螺旋中心线、外形线（非封闭连续相切曲线，各点的切线不能垂直于中心线）；
4.定义节距：可变时有添加/删除节点，定义不同的节距；
5.绘制剖截面。
4.7 三维扫描 即扫描的曲线为3D曲线
创建步骤：1. 绘制样条线（必须绘制局部坐标系），仪表上 文件┃坐标系┃保存文件（.pts文件）；
2. Windows记事本打开.pts文件对各点的坐标值进行修改保存文件；
3. PRO-E中选取曲线进行修改，仪表上 文件┃打开文件（.pts文件）；
4.8扫描混合 伸出项、薄板伸出项、切口、薄板切口、曲面、曲面修剪、薄板修剪、方向

1.参照——选取轨迹、剖面控制（垂直于轨迹，垂直于投影，恒定法向）、水平/垂直控制（垂直于曲线，自动且有下一个即多条额外轨迹线时）；
2.截面——草绘/选取截面、旋转位置/角度
3.相切——轨迹原点、参照有侧1侧2和选取的
4.选项——封闭端、混合控制
特征的区别
特征
截面数
轨迹线数
特点
混合
≥2
无
各截面线段数相等
可变剖面扫描
1
≥1
剖面可以由轨迹线来控制
螺旋扫描
1
1螺旋轴 1外形线
具有螺旋特色
扫描混合
≥2
1
轨迹线与剖面相交，具有扫描和混合的特征

第五篇：实体特征——工程特征
一般的创建的顺序为：拔模→圆角、倒角→壳。注意：孔→壳 与 壳→孔的区别
孔→壳 壳→孔
5.1 孔：1.类型：直孔（简单、草绘类似旋转切）、标准（ISO、UNC、UNF）

2.形状：沉头、埋头、沉头+埋头、无
3.放置位置：线性、径向、直径、同轴、点
4.深度：标准孔时有深度类型
5.2壳：参照——移出材料面

选项——曲面延伸、防止穿透
右键非默认厚度，选取不同厚度的面并输入厚度值。
5.3拔模：参照——定义拔模曲面、拔模枢轴；

分割——定义同一面上的分割出不同的拔模角度（拔模枢轴分割、草绘区域分割）；
角度、方向
选项——定义拔模相切曲面、拔模延伸相交曲面。
5.4筋：轨迹筋、轮廓筋

轨迹筋：草绘轨迹、顶部圆角、底部圆角
轮廓筋：草绘轮廓
可以添加凹凸处圆角
5.5倒圆 应尽量最后处理圆角，不要将尺寸标注在圆角的边界线上，尽量把圆角放在同一图层里。
选取对象：A一个或数个边做圆角、两个面做圆角、一面+边、两边完全倒圆（指定圆角值）
B创建完全倒圆、通过曲线倒圆
1. 对准R#右键可以成为变量（可变半径倒圆）
可以定义圆角为曲线面
设置过度区形式：选择圆角相交处定义类型
A 凹圆角凸圆角
B凹圆角凸圆角
C
凹圆角 凸圆角
D使用复合倒圆角
凹圆角 凸圆角

F
凹圆角 凸圆角
2.集 中编辑各组倒圆，【Ctrl】+边为多条边倒圆为一组，修改圆角值后所选的边都被修改，但不会影响不同组的圆角。
3.类型：一边、边脸、曲面到曲面、边到曲面、过曲线、完全倒圆
4.利用边界混合进行圆角特殊过度区，自动倒圆过度区不舒畅用边界混合曲面代替圆角过度
先圆角为曲面，定义出过度区混合范围，用曲面方式创建出圆角然后实体化
5.6自动倒圆：凹、凸圆角值

范围——实体、选取的边
排除——排除不倒角的边
选项——勾选常规倒圆与否
5.7倒角、拐角： 类型：D×D、D1×D2、D×a、 D×45°（只能在两正交面得棱上创建D×45°倒角）

过度：默认相交、曲面片
拐角选取3条边，定义长度、方向

第六篇 函数与关系
6.1函数
1. sin（） 正弦
cos（） 余弦
tan（） 正切
asin（） 反正弦
acos（） 反余弦
atan（） 反正切
sqrt（） 平方根
sinh（） 双曲线正弦
cosh（） 双曲线余弦
tanh（） 双曲线正弦

(注释：所有的三角函数都使用角度单位)
2. log（） 以10为底的对数
ln（） 自然对数
exp（） e的幂
abs（） 绝对值
ceil（） ≥其值的最小整数
floor（） ≤其值的最大整数
6.2曲线表计算
evalgraph(“graph_name”,x)——graph_name为曲线表名称，x是沿曲线表x-轴的值推算y值。
混合特征可以指定轨迹线参数trajpar作为该函数的第二变量，x值超出曲线表范围时y值通过外推方法算的。
6.3复合曲线轨迹函数
trajpar_of_pnt(“tra
