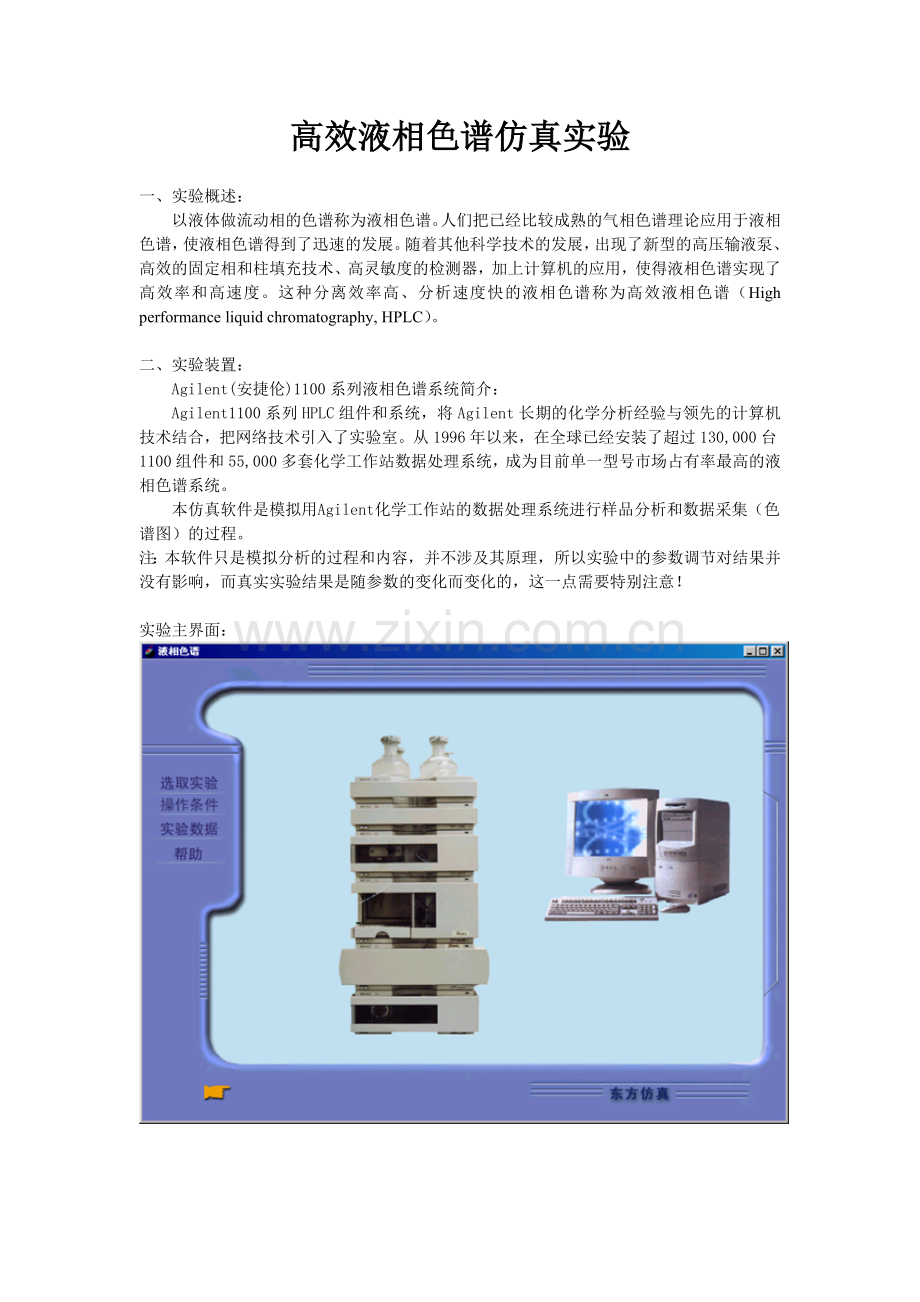

高效液相色谱仿真实验

一、实验概述：
以液体做流动相的色谱称为液相色谱。人们把已经比较成熟的气相色谱理论应用于液相色谱，使液相色谱得到了迅速的发展。随着其他科学技术的发展，出现了新型的高压输液泵、高效的固定相和柱填充技术、高灵敏度的检测器，加上计算机的应用，使得液相色谱实现了高效率和高速度。这种分离效率高、分析速度快的液相色谱称为高效液相色谱（High performance liquid chromatography, HPLC）。

二、实验装置：
Agilent(安捷伦)1100系列液相色谱系统简介：
Agilent1100系列HPLC组件和系统，将Agilent长期的化学分析经验与领先的计算机技术结合，把网络技术引入了实验室。从1996年以来，在全球已经安装了超过130,000台1100组件和55,000多套化学工作站数据处理系统，成为目前单一型号市场占有率最高的液相色谱系统。
本仿真软件是模拟用Agilent化学工作站的数据处理系统进行样品分析和数据采集（色谱图）的过程。
注：本软件只是模拟分析的过程和内容，并不涉及其原理，所以实验中的参数调节对结果并没有影响，而真实实验结果是随参数的变化而变化的，这一点需要特别注意！

实验主界面：

化学工作站界面：

三、实验操作：
第一步：选取实验
点击主菜单上的“实验选取”，会出现如下的对话框：

用鼠标左键点中你要做的实验，此文件名会出现在对话框的“文件名”一栏的文本框
中，在此实验文件上面双击左键或者点击“打开”按钮打开实验文件。

第二步：确认操作条件
点击主菜单上的“操作条件”，会出现如下的操作条件列表：

在实验调节过程中，请以此列表内的条件为准进行调节，否则不能正确输出色谱峰。

第三步：加入试剂
点击仪器上的自动进样器部分（当鼠标移到仪器的各部分时会出现相应的说明），出现如下画面：

点击下面的试剂小瓶，会自动放置到自动进样器的托盘中。

完成后，点击主界面上的电脑启动化学工作站。

第四步：编辑方法
击主界面上的电脑启动化学工作站开始编辑方法。
所谓方法就是一个参数集，它包括分析一个样品所需要的所有的参数：数据采集参数、数据分析参数和命令行或者宏指令。
点击菜单“方法→编辑方法”开始编辑方法（注意：此时不可以改变方法的参数，可改变的参数将在下面特别说明）：

然后会出现下面的窗口让你选择编辑方法的内容：

用鼠标点击复选框选择要编辑的方法的内容，然后点击“确定”按钮开始方法编辑，点击“取消”按钮终止方法编辑。

开始方法编辑后，系统会根据你选择的内容分别依次显示每一部分的具体内容，点击“确定”按钮进入下一部分，点击“取消”按钮终止方法编辑。

完成方法编辑后，系统会回到主操作界面，此时色谱柱已经开始升温，在图形界面中会有显示，如下图中红色圆圈标示区域所示：

特别说明：
对于本实验要改变的参数，可以点击化学工作站软件界面中央的图示的进样器、溶剂系统、色谱柱、检测器等部分，会弹出各部分参数窗口，此时可以按照实验要求的参数进行调节（实验参数可以点击主界面上左边菜单中的“实验数据”按钮察看）。
进样器：

溶剂系统：

色谱柱：

检测器：

编辑方法完成后，在启动系统之前，请返回液相色谱仪，打开二元泵系统，调节Purge阀，观察使回路无汽泡。

第五步：调节Purge阀
点击仪器上的二元泵系统部分（当鼠标移到仪器的各部分时会出现相应的说明），出现如下画面：

图中蓝色方框部分就是Purge阀，此时是关闭的，用鼠标点击蓝色方框部分，会出现Purge阀的放大画面，然后点击Purge阀会自动逆时针方向旋转打开Purge阀。

打开Purge阀后，右边的试剂瓶的导管当中会有气泡流出，待没有气泡再流出之后，再次点击Purge阀会自动逆时针方向旋转关闭Purge阀。然后进行下一步“启动系统”。

第六步：启动系统
完成方法编辑后，点击菜单“设备→系统开”或者图中红色圆圈指示的按钮“开启系统”:

启动系统后，在图形界面中会有显示，如下图中红色圆圈标示区域所示：

同时在色谱峰显示区域开始走基线，开始的时候系统不稳定，基线变化很厉害，等到基线走平稳表示系统稳定后，可以开始进样运行方法。

第七步：进样、运行方法
等到状态指示栏显示“Ready”后，表明系统已经准备完毕。点击菜单“运行控制→运行方法”开始进样和分析，或者点击图中红色圆圈所指示的“Start”按钮或者按“F5”键：

开始进样后，在图形界面中会有显示，如下图中红色圆圈标示区域所示：
待色谱图出完后，样品分析完毕。

第八步：完成实验报告
样品分析完成后，点击化学工作站界面上的红色方框部分，或者点击主界面左边菜单中的“实验数据”调出实验报告：

根据得出的保留时间、峰高、半峰宽等实验数据，可以计算分离度等相关参数。如果计算机安装了打印机，可以点击右上角“打印报表”按钮打印实验报告。

第九步：实验完毕（仿真实验不作要求）
完成方法编辑后，点击菜单“设备→系统关”，系统就会自动关闭，不须人工干预。
