各类喷码机工作原理与说明.ppt

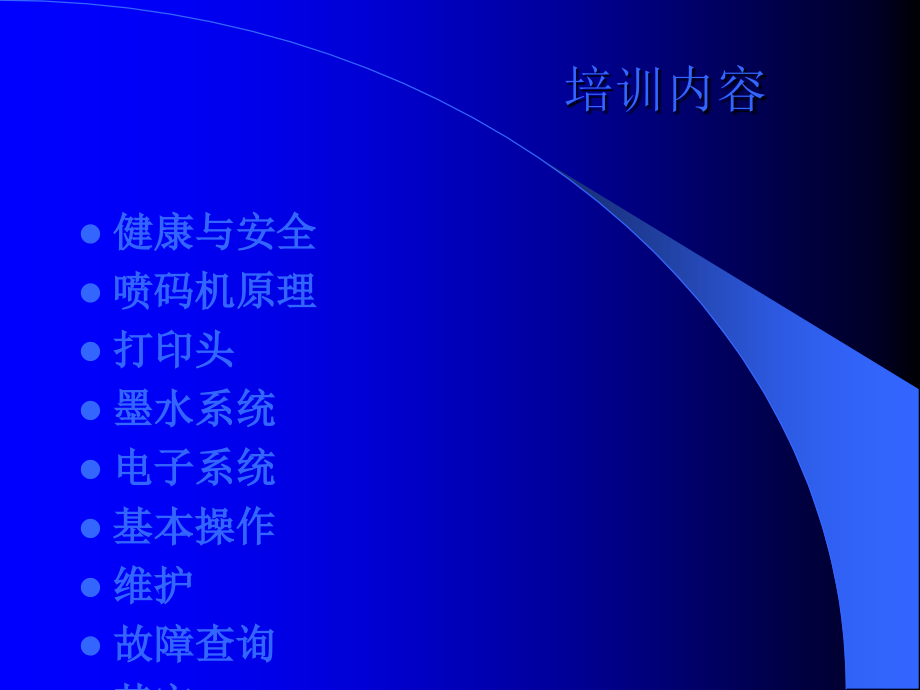

,单击此处编辑母版标题样式,医学课件园,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Domino A+,系列喷码机,客户培训,培训内容,健康与安全,喷码机原理,打印头,墨水系统,电子系统,基本操作,维护,故障查询,其它,一.健康与安全,健康与安全,介绍,基本要求,储存,火险隐患,处理,标识,墨水危险,液体危险,易燃易爆,有毒,空气中液体烟雾含量太高对人体有害,对皮肤有害,对眼睛有害,电气危险,主电源,电子系统,打印头,使用非多米诺正牌墨水可能引起喷码机损坏。,在可能出现墨水外溅和喷雾的场合，必须佩戴,防护眼镜，穿戴防护手套。,基本要求,防护措施,应避免接触嘴,机器附近禁止抽烟,戴上防护眼镜,戴上防护手套,为避免空气中的,MEK,含量过高，应有良好的通 风,当检测打印时，使用金属烧杯并接地,妥善处理废液,及时清理喷溅出的液体,防止进入排水或污水系统,电子系统防护,静电防护,接地,工厂供电系统,接地,接地技术,接地装置,不间断电源,请戴上防护眼镜,请戴上手套,请关闭机器，拔下插头,请经过培训的人员操作,请注意防静电,触及眼睛,：,一旦墨水进入眼睛，首要措 施应立即用生理盐水（或清水）冲洗被沾染的眼睛15分钟。注意不要让水流进未被沾染的眼睛。立即就医。,皮肤沾染,:,脱去污染衣物。用清水清洗皮肤。如症状加重，立即就医。,误服,:,用,200-300 ml,水漱口，避免呕吐。立即就医。,急救措施,静电防护措施,二.喷码机原理,连续喷印技术（,CIJ）,概述,晶振杆振动引起墨线射流分裂,形成墨滴,墨滴经过充电电极带上不同的电量。,带电墨滴进入高压电场,受电场力的作用发生偏转。,每个墨滴所带的电量不同,偏转的位置不同，形成了点阵字符或图案。,不带电的墨滴进入回收管,返回墨水箱,喷码机结构,打印头,墨路系统,电子系统,机箱,点阵,Matrix(5x5,7x5,.32x20),点数,Stroke(one line of a Matrix),行数,Rasters(1，2，3，4,行),打印工作原理,打印头,产品移动方向,打印头,产品移动方向,打印头,产品移动方向,打印头,产品移动方向,打印头,产品移动方向,打印头,产品移动方向,1.墨滴的形成,枪体,墨水,振动杆,O,圈,喷嘴,喷嘴板,充电极板,充电检测,S,2.墨滴充电,S,S,-,ve,未被充电的墨滴,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,给墨滴充电,充电极板带有+50,到+285的电压,-,ve,-,ve,S,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,+,ve,-,ve,分离的墨滴与,墨线之间通过,空气绝缘,-,ve,3.打印,在充电极板的下方,是两块高压偏转板,l,l,l,l,l,l,l,l,l,l,每块偏转板都带有,4.2,Kv,的电压,+,+,+,+,+,+,+,+,_,_,_,_,_,_,_,_,不打印时，墨滴直接进入回收管,+,+,+,+,+,+,+,+,_,_,_,_,_,_,_,_,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,打印时带电墨滴发生偏转喷印到产品上,+,+,+,+,+,+,+,+,_,_,_,_,_,_,_,_,l,-,l,-,l,-,l,-,l,-,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,l,-,-,-,-,-,ve,+,ve,l,l,l,l,l l l l l l,l,产品运动方向,墨滴离开打印头打在产 品上，产品的移动产生 了打印信息.,调制电压,控制打印质量的要素,调制电压的大小直接控制墨水分裂点的形状，从而影响 滴 充 电 质 量 的 好坏，从而决定 打印质 量的 好坏,三.打印头的结构,Construction of Printhead,枪体(,Gunbody),振动杆(,Drive Rod),密封阀(,Solenoid),喷嘴(,Nozzle),75,60,40,充电极板(,C.E.),偏转板(,Deflector Plate),回收管(,Gutter),四.墨水系统,Ink System,墨路系统,墨 路 系 统,冷凝器,压力传感器,供墨过滤器,温度传感器,100psi,粘度计,主过滤器,稀释液箱,墨水箱,稀释液过滤器,回收过滤器,泵,电磁阀,缓冲器,压力传感器,排气阀,冲洗阀,负压发生器,供墨阀,供墨过滤器,稀释液阀,清洗液阀,回收过滤器,主过滤器,泵,粘度计,粘度计阀,稀释液过滤器,墨水,稀释液,100psi,1psi,喷头,缓冲器,液体型号,IR-,墨水箱,IC-,墨水盒,MC-,稀释液盒,WL-,清洗液,2,70,BK,墨水颜色,墨水代号,墨水基料,粘度测定,主泵打开，机器自动检测粘度,每个粘度检测循环三次，记录第三次的值,机器在1,psi,处测量墨水温度，并将,BFT,值与此温度下的标准,BFT,值进行比较,分配块,当粘度电,磁阀打开,墨水以1,P.S.I.,的压力,从粘度计下部进入,分配块,当粘度电,磁阀打开,墨水以1,P.S.I.,的压力,从粘度计下部进入,分配块,当粘度电,磁阀打开,墨水以1,P.S.I.,的压力,从粘度计下部进入,把钢球推到,管的顶部,分配块,分配块,粘度计电,磁阀关闭,分配块,粘度计电,磁阀关闭,分配块,粘度计电,磁阀关闭,分配块,钢球回落,分配块,钢球回落,分配块,当它到达,监测线圈,分配块,当它到达,监测线圈,墨水粘度,墨水必须保证一定范围的粘度才能正常使用，粘度的好坏将直接影响墨滴的分裂和墨路压力的大小，从而影响打印质量及机器的使用。,墨水粘度随着墨水温度的变化而变化。,墨水粘度与墨水型号有关,墨路压力,墨路压力是墨水运行的动力，墨路压力的稳定与否将影响机器运行的稳定及打印质量,墨水应具有如下特性:,The ink must be capable of:,经受64000次/秒驱动杆的冲击,细微的墨滴在下落中不会散落,接受不同的电压,经成千上万次循环不会出现性质变化,可承受巨大压差,可在较大的温差下正常工作,良好的表面附着性,接触打印物表面后立即干燥,但是，也应注意一些问题,But,it has some undesirable properties,溶剂挥发导致墨水变稠，影响分裂,吸附微小尘埃,温度变化导致粘度变化,吸收空气中的水分对墨水产生稀释作用,含水量应低于3%,有效期有限,墨水系统可以帮助:,The ink system can help by:,滤出墨水循环中带入的杂质,将墨水粘度维持在规定范围内,消除水份污染,修复墨水,但无法,But it can not,如果没有墨水质量系统,打印质量逐渐下降,墨水附着性下降,粘度控制发生困难,被迫停产更换墨水,结果是,唯有,多米诺墨水质量系统,Only,Domino ink quality system,作为在部分所需墨水的容器,具有墨水箱质量号,墨水箱特点,Benefit of Domino Reservoir,清洁,节省时间,容易更换,自动清洗,防止混插,封闭的系统,墨水箱及墨水,墨水箱寿命,600小时,2000小时,加空气干燥器,如何将600小时墨水箱换成2000小时墨水箱,墨水粘度(,BFT),墨水实际粘度应该与粘度设置值接近,实际粘度值与粘度设置值相差不应该超过32秒,主墨水箱如何工作,在墨水的生命周期内,主墨水箱分别给,出几次更换墨水的提示,24,小时提示让操作人员有计划更换墨水箱,2,小时提示让操作人员准备更换墨水箱,新的主墨水箱更换前整个系统强制关闭,液体容积,主墨水箱：1200毫升,主稀释液箱：580毫升,墨水盒：825毫升,稀释液盒：825毫升,稀释液箱,墨水箱,稀释液盒,墨水盒,防止插混,备用墨水盒添加方式,五.电子系统,标准配置,六.基本操作,熟悉有关墨水的安全知识和采取的预防措施,屏幕结构,前面板的显示含义,更换墨水箱,更换墨水盒与稀释液盒,信息编辑,墨线调整,清洗打印头,见操作培训,客户,A+,操作培训,.pdf,维修,查看粘度,BFT,墨水温度,打印头温度,泵速,查看或调整墨水压力,查看或调整调制电压,墨线位置调整,标准墨线位置,清洗高压极板,清洗充电槽,清洗回收管,打印头清洗,注意：在关闭电源情况下进行操作！,拆洗喷嘴板,拆洗充电槽,七,.,维护,日常维护,周维护,2000小时维护,8000小时维护,日常维护,清洗打印头(检查发现以下部分有墨水时应清洗),清洗喷嘴,清洗充电槽,清洗偏转板,清洗回收口,如是,OPAQUE,机器,清洗完后将密封帽戴在回收管口上(开墨线前取下),且不能关闭电源!,按照正常顺序开关机,长时间停机，请向回收口注入一些清洗液,周维护,清洗打印头(检查发现以下部分有墨水时应清洗),清洗喷嘴,清洗充电槽,清洗偏转板,清洗回收口,如是,OPAQUE,机器,清洗完后将密封帽戴在回收管口上(开墨线前取下),且不能关闭电源!,按照正常顺序开关机,清洁空气过滤器,清洁喷码机外表,长时间停机，请向回收口注入一些清洗液,2000小时维护,清洗整机墨路系统,更换过滤器,主过滤器,稀释液过滤器,回收过滤器,检查压力窗口,检查调制窗口,清洁,如是,OPAQUE（,或2000小时的）机器，更换,-干燥滤心,-预过滤器,-杀菌剂,-检测湿度和流量,由多米诺工程师进行维护,8000小时维护,清洗整机墨路系统,更换过滤器/缓冲器,主过滤器,供墨过滤器,稀释液过滤器,回收过滤器,缓冲器,更换空气过滤器,检查压力窗口,检查调制窗口,清洁电气系统,检查所有连接线,OPAQUE（,或2000小时的）机器，参照2000小时维护,由多米诺工程师进行维护,八.故障查询部分,1.回收故障,现象1：墨线没有射进回收管,原因：喷嘴堵塞,解决方法：,清洗喷嘴,调整墨线位置,现象2：墨线已射入回收口，但仍然显示回收口故障,原因：回收传感器或连接线故障,解决方法：,请咨询多米诺工程师,回收故障,现象3：墨水从回收口溢出,原因：回收吸力不够,解决方法：,更换回收过滤器,用清洗液将两段回收管清洗干净,将计器内3米回收管截断为1.4米(请咨询多米诺工 程 师),更换泵(请咨询多米诺工 程 师),2,.高压故障,现象1：面板上红灯亮，显示“高压故障”,原因：高压偏转板有墨水,解决方法：清洗高压偏转板，待高压偏转板完全干后方可 开机,现象2：面板上红灯亮，显示“高压故障”,原因：墨线位置不正确(墨线射在回收口管壁，墨水溅到高压偏转板),解决方法：清洗喷嘴,高压故障,现象3：面板上红灯亮，显示“高压故障”,原因：高压传感器坏掉或过于敏感(高压偏转板很干净仍报故障),解决方法：更换高压传感器,（,请联系多米诺工程师）,3,.充电故障,现象1：面板上红灯亮，并显示“充电故障”,原因：充电槽有墨水,解决方法：清洗充电槽，待充电槽完全干后方可开机,现象2：面板上红灯亮，并显示“充电故障”,原因：充电槽信号线断掉或接触不好,解决方法：更换充电槽(,请联系多米诺工程师),充电相位检测故障,现象3：面板上红灯亮，并显示“充电相位检测故障”,原因：墨水分裂差,解决方法：,调节墨路压力,调节分裂点,观察墨水,BFT,值，若两个,BFT,值相差很大，建议更换墨水箱,4,.粘度故障,原因：稀释液电磁阀堵塞(常开或常闭),解决方法：彻底清洗电磁阀或更换电磁阀,原因：稀释液过滤器堵塞,解决方法：清洗过滤器或更换过滤器,原因：添加稀释液的管路堵塞,解决方法：清洗管路,原因：开关机次数太多(一天多于7次),解决方法：减少开关机次数,原因：无稀释液(,BFT,过高),解决方法：添加稀释液盒,5.打印字符不完整,现象1：靠近回收口侧丢点,原因：,回收口积墨,墨线位置不正确,字符高度设置过低,墨路压力过高,解决方法：,清洗回收口,调整墨线位置,调整字符高度到合适的值,调整墨路压力到合适的值,打印字符不完整,现象2：远离回收口侧丢点,原因：,墨路压力过低,墨线位置不正确,偏转板上有墨水,解决方法：,调整墨路压力到合适的值,调整墨线位置,清洗偏转板,6.打印字符变形,原因：,墨路压力过低(字形松散),喷印距离(喷头离产品表面距离)过远,分裂点差,浓度超出范围,解决方法：,调节压力,调整喷印距离,调节分裂点,7.回收口积墨,原因：,机器外部电源接地不良,墨线位置不正确(墨线射在回收口管壁),墨水问题,解决方法：,改进接地,调整墨线位置,此信号源决定是否使用同步器,“外部信号”决定机器为使用同步器状态,“内部信号”决定机器为不使用同步器状态,同步器分频及同步器倍频功能,产品检测信号源（见“外部打印信号）,产品检测信号有效状态(见“外部打印信号”),此信号有效状态共有“高”、“低”两种,“高”指感应器感应到产品时无感应信号，当产品离开感应器时，感应器才发出一个信号，机器开始打印,“低”指感应器感应到产品时就发出一个信号，机器开始打印,机器在运输时的注意事项,拿掉机器中的墨水箱并包装好集流腔,确保无洒漏.,抽干稀释液箱中的液体并堵上塞堵,确保机器不倒放,拔下所有外部联接线,接上插座盖,耗材不能与机器装在同一箱中,练习,用户需要在其产品上打印三行信息，其中包括生产日期在第一行；销售日期,(,加 30天,),在第二行；使用日期,(,加 6 个月,),在第三行。,用户三班倒进行生产，早班,08:00,开始以,D,L,N,代表各班次，打印信息为序列号从,00001,到,99999,班次加在后面。,
