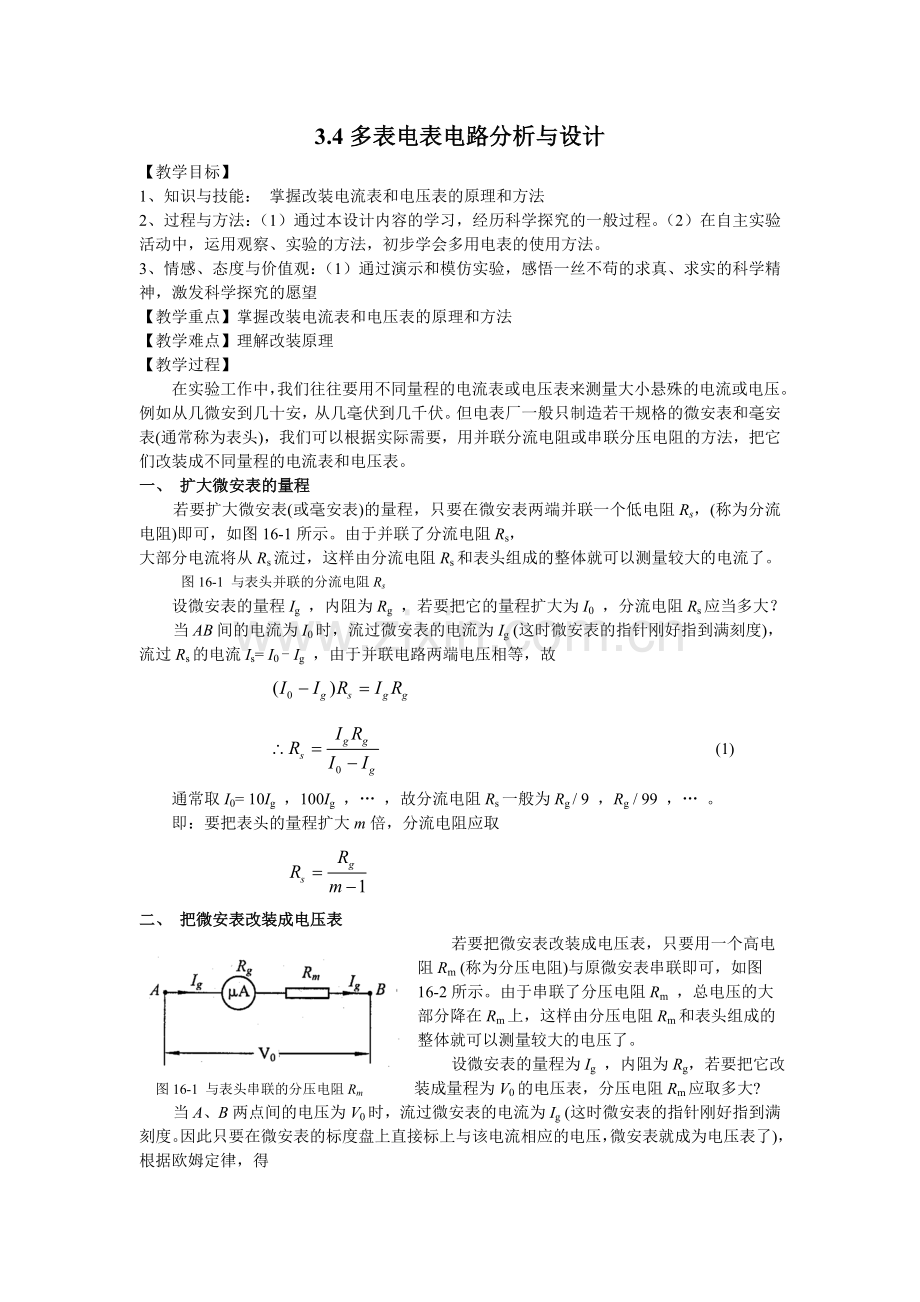

3.4多表电表电路分析与设计
【教学目标】
1、知识与技能： 掌握改装电流表和电压表的原理和方法
2、过程与方法：（1）通过本设计内容的学习，经历科学探究的一般过程。（2）在自主实验活动中，运用观察、实验的方法，初步学会多用电表的使用方法。
3、情感、态度与价值观：（1）通过演示和模仿实验，感悟一丝不苟的求真、求实的科学精神，激发科学探究的愿望
【教学重点】掌握改装电流表和电压表的原理和方法
【教学难点】理解改装原理
【教学过程】
在实验工作中，我们往往要用不同量程的电流表或电压表来测量大小悬殊的电流或电压。例如从几微安到几十安，从几毫伏到几千伏。但电表厂一般只制造若干规格的微安表和毫安表(通常称为表头)，我们可以根据实际需要，用并联分流电阻或串联分压电阻的方法，把它们改装成不同量程的电流表和电压表。
一、 扩大微安表的量程
若要扩大微安表(或毫安表)的量程，只要在微安表两端并联一个低电阻Rs，(称为分流电阻)即可，如图16-1所示。由于并联了分流电阻Rs，
大部分电流将从Rs流过，这样由分流电阻Rs和表头组成的整体就可以测量较大的电流了。
图16-1 与表头并联的分流电阻Rs
设微安表的量程Ig ，内阻为Rg ，若要把它的量程扩大为I0 ，分流电阻Rs应当多大？
当AB间的电流为I0时，流过微安表的电流为Ig (这时微安表的指针刚好指到满刻度)，流过Rs的电流Is= I0 - Ig ，由于并联电路两端电压相等，故

(1)
通常取I0= 10Ig ，100Ig ，… ，故分流电阻Rs一般为Rg / 9 ，Rg / 99 ，… 。 即：要把表头的量程扩大m倍，分流电阻应取

二、 把微安表改装成电压表
若要把微安表改装成电压表，只要用一个高电阻Rm (称为分压电阻)与原微安表串联即可，如图16-2所示。由于串联了分压电阻Rm ，总电压的大部分降在Rm上，这样由分压电阻Rm和表头组成的整体就可以测量较大的电压了。
设微安表的量程为Ig ，内阻为Rg，若要把它改
图16-1 与表头串联的分压电阻Rm 装成量程为V0的电压表，分压电阻Rm应取多大?
当A、B两点间的电压为V0时，流过微安表的电流为Ig (这时微安表的指针刚好指到满刻度。因此只要在微安表的标度盘上直接标上与该电流相应的电压，微安表就成为电压表了)，根据欧姆定律，得

【课后练习】
【作业布置】课后题1 2 3
1、 把量程为100 mA，内阻为1000 Ω的微安表改装成量程为10mA的毫安表？
2、把量程为100 mA，内阻为1000 Ω的微安表改装成量程为10V的伏特表？
【教学小结】
本节课通过欧姆定律，分析得到串联电路电阻具有分压作用，电阻越大分压越大；并联电路里电阻具有分流作用，电阻越大分流越小，根据电阻在不同电路里的作用，理解改装电流表和电压表的原理和方法
