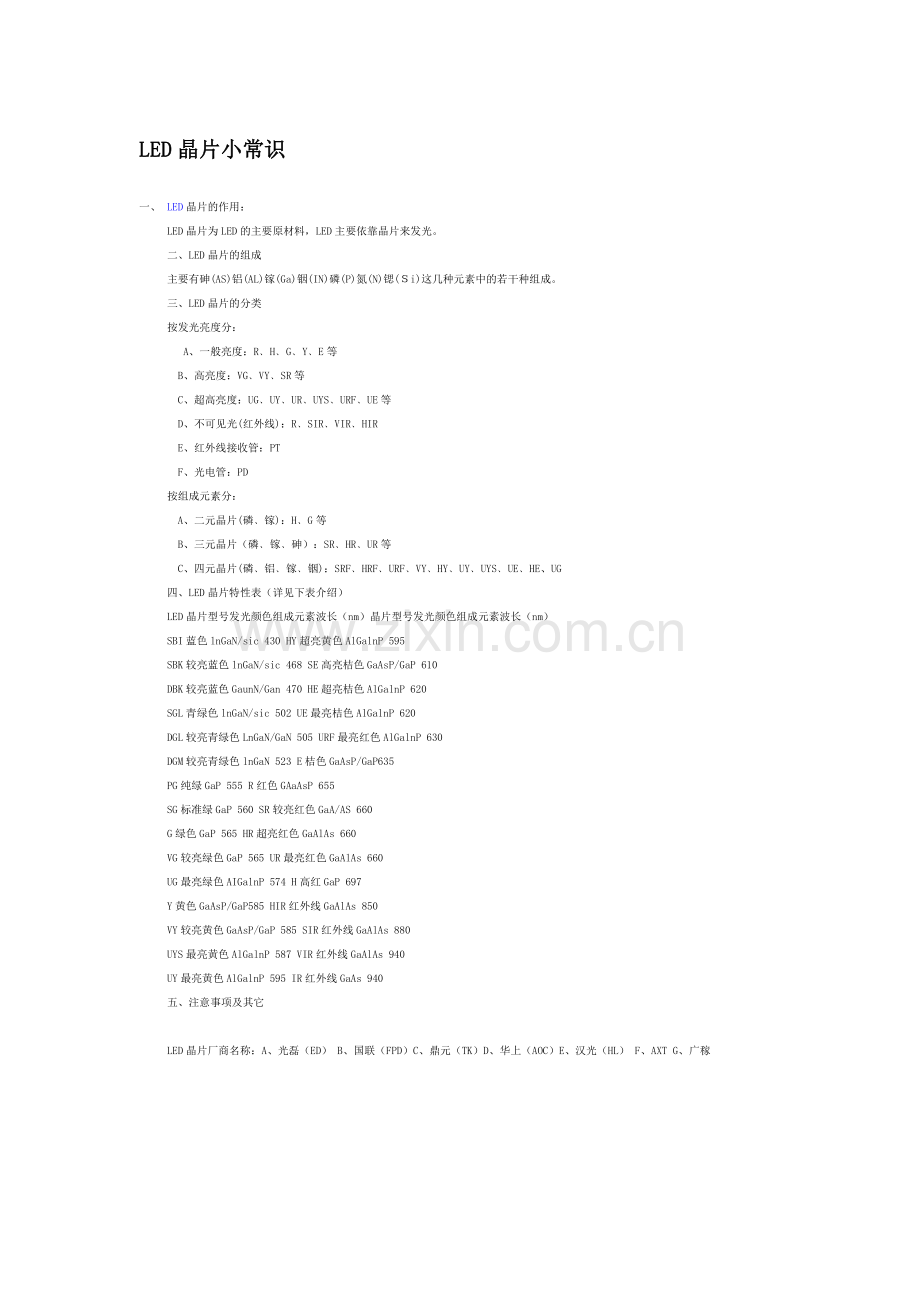

LED晶片小常识
一、 LED晶片的作用：
LED晶片为LED的主要原材料，LED主要依靠晶片来发光。
二、LED晶片的组成
主要有砷(AS)铝(AL)镓(Ga)铟(IN)磷(P)氮(N)锶(Ｓi)这几种元素中的若干种组成。
三、LED晶片的分类
按发光亮度分：
  A、一般亮度：R﹑H﹑G﹑Y﹑E等
　B、高亮度：VG﹑VY﹑SR等
　C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等
　D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIR
　E、红外线接收管：PT
　F、光电管：PD
按组成元素分：
　A、二元晶片(磷﹑镓)：H﹑G等
　B、三元晶片（磷﹑镓﹑砷）：SR﹑HR﹑UR等
　C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG
四、LED晶片特性表（详见下表介绍）
LED晶片型号发光颜色组成元素波长（nm）晶片型号发光颜色组成元素波长（nm）
SBI蓝色lnGaN/sic 430 HY超亮黄色AlGalnP 595
SBK较亮蓝色lnGaN/sic 468 SE高亮桔色GaAsP/GaP 610
DBK较亮蓝色GaunN/Gan 470 HE超亮桔色AlGalnP 620
SGL青绿色lnGaN/sic 502 UE最亮桔色AlGalnP 620
DGL较亮青绿色LnGaN/GaN 505 URF最亮红色AlGalnP 630
DGM较亮青绿色lnGaN 523 E桔色GaAsP/GaP635
PG纯绿GaP 555 R红色GAaAsP 655
SG标准绿GaP 560 SR较亮红色GaA/AS 660
G绿色GaP 565 HR超亮红色GaAlAs 660
VG较亮绿色GaP 565 UR最亮红色GaAlAs 660
UG最亮绿色AIGalnP 574 H高红GaP 697
Y黄色GaAsP/GaP585 HIR红外线GaAlAs 850
VY较亮黄色GaAsP/GaP 585 SIR红外线GaAlAs 880
UYS最亮黄色AlGalnP 587 VIR红外线GaAlAs 940
UY最亮黄色AlGalnP 595 IR红外线GaAs 940
五、注意事项及其它

LED晶片厂商名称：A、光磊（ED） B、国联（FPD）C、鼎元（TK）D、华上（AOC）E、汉光（HL） F、AXT G、广稼

LED芯片知识大全曝光（图）
关键字：LED芯片知识，LED芯片   添加时间：2010-3-30
LED芯片知识大全曝光（图）
      核心提示：50年前人们已经了解半导体材料可产生光线的基本知识,1962年,通用电气公司的尼 克何伦亚克(NickHolonyakJr.)开发出第一种实际应用的可见光发光二极管。
　　LED 芯片知识
　　一、LED历史：50年前人们已经了解半导体材料可产生光线的基本知识,1962年,通用电气 公司的尼 克何伦亚克(NickHolonyakJr.)开发出第一种实际应用的可见光发光二极管。LED是英文light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料, 置于一个有引线的架子上,然后四周用环氧树脂密封,即固体封装,所以能起到保护内部芯 线的作用,所以LED的抗震性能好。 最初LED用作仪器仪表的指示光源,后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用,产生了很好的经济效益和社会效益。以12英寸的红色交通信号灯为例,在美国本来是采用长寿命、低光效的140瓦白炽灯 作为光源,它产生2000流明的白光。经红色滤光片后,光损失90%,只剩下200流明的红光。而在新设计的灯中,Lumileds 公司采用了18个红色LED灯,包括电路损失在内,共耗电14瓦,即可产生同样的光效。 汽车信号灯也是LED光源应用的重要领域。

LED芯片知识大全曝光（图）
　　二、LED芯片的原理： LED(LightEmittingDiode),发光二极管,是一种固态的半导体器件,它可以直接把电转化为光。LED节能灯的心脏是一个半导体的晶片,晶片的一端附在一个支架上,一端是负极,另一端连接电源的正极,使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成, 一部分是P型半导体,在它里面空穴占主导地位,另一端是N型半导体,在这边主要是电子。但这两种半导体连接起来的时候,它们之间就形成一个“P-N结”。当电流通过导线作用于这个晶片的时候,电子就会被推向P区,在P区里电子跟空穴复合,然后就会以光子的 形式发出能量,这就是LED发光的原理。而光的波长也就是光的颜色,是由形成P-N结的 材料决定的。
　　三、LED芯片的分类：1.MB芯片定义与特点 定义：MetalBonding(金属粘着)芯片;该芯片属于UEC的专利产品。 特点： (1)采用高散热系数的材料---Si作为衬底,散热容易。 ThermalConductivity GaAs:46W/m-K GaP:77W/m-K Si:125～150W/m-K Cupper:300~400W/m-k SiC:490W/m-K (2)通过金属层来接合(waferbonding)磊晶层和衬底,同时反射光子,避免衬底的吸收。 (3)导电的Si衬底取代GaAs衬底,具备良好的热传导能力(导热系数相差3~4倍),更适 应于高驱动电流领域。 (4)底部金属反射层,有利于光度的提升及散热。 (5)尺寸可加大,应用于Highpower领域,eg:42milMB。
　　2.GB芯片定义和特点 定义：GlueBonding(粘着结合)芯片;该芯片属于UEC的专利产品。 特点： (1)透明的蓝宝石衬底取代吸光的GaAs衬底,其出光功率是传统AS(Absorbable structure) 芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底。 (2)芯片四面发光,具有出色的Pattern图。 (3)亮度方面,其整体亮度已超过TS芯片的水平(8.6mil)。 (4)双电极结构,其耐高电流方面要稍差于TS单电极芯片。
　　3.TS芯片定义和特点 定义：transparentstructure(透明衬底)芯片,该芯片属于HP的专利产品。 特点: (1)芯片工艺制作复杂,远高于ASLED。 (2)信赖性卓越。 (3)透明的GaP衬底,不吸收光,亮度高。 (4)应用广泛。
　　4.AS芯片定义与特点 定义：Absorbablestructure(吸收衬底)芯片;经过近四十年的发展努力,台湾LED光 电业界对于该类型芯片的研发、生产、销售 处于成熟的阶段,各大公司在此方面的研发水平 基本处于同一水平,差距不大。 大陆芯片制造业起步较晚,其亮度及可靠度与台湾业界还有一定的差距,在这里我们所 谈的AS芯片,特指UEC的AS芯片,eg:712SOL-VR,709SOL-VR, 712SYM-VR,709SYM-VR等。 特点： (1)四元芯片,采用MOVPE工艺制备,亮度相对于常规芯片要亮。 (2)信赖性优良。 (3)应用广泛。
　　四、发光二极管芯片材料磊晶种类 1.LPE：LiquidPhaseEpitaxy(液相磊晶法)GaP/GaP 2.VPE：VaporPhaseEpitaxy(气相磊晶法)GaAsP/GaAs 3.MOVPE：MetalOrganicVaporPhaseEpitaxy(有机金属气相磊晶法)AlGaInP、GaN 4.SH：GaAlAs/GaAsSingleHeterostructure(单异型结构)GaAlAs/GaAs 5.DH：GaAlAs/GaAsDoubleHeterostructure(双异型结构)GaAlAs/GaAs 6.DDH：GaAlAs/GaAlAsDoubleHeterostructure(双异型结构)GaAlAs/GaAlAs
　　五、LED芯片组成及发光 LED晶片的组成：主要有砷(AS)铝(AL)镓(Ga)铟(IN)磷(P)氮(N)锶(Si)这几种元素中的 若干种组成。
　　LED晶片的分类： 1、按发光亮度分： A、一般亮度：R、H、G、Y、E等 B、高亮度：VG、VY、SR等 C、超高亮度：UG、UY、UR、UYS、URF、UE等 D、不可见光(红外线)：R、SIR、VIR、HIR E、红外线接收管：PT F、光电管：PD
　　2、按组成元素分： A、二元晶片(磷、镓)：H、G等 B、三元晶片(磷、镓、砷)：SR、HR、UR等 C、四元晶片(磷、铝、镓、铟)：SRF、HRF、URF、VY、HY、UY、UYS、UE、HE、UG
　　3.LED晶片特性表： LED晶片型号发光颜色组成元素波长(nm) SBI蓝色lnGaN/sic430HY超亮黄色AlGalnP595 SBK较亮蓝色lnGaN/sic468SE高亮桔色GaAsP/GaP610 DBK较亮蓝色GaunN/Gan470HE超亮桔色AlGalnP620 SGL青绿色lnGaN/sic502UE最亮桔色AlGalnP620 DGL较亮青绿色LnGaN/GaN505URF最亮红色AlGalnP630 DGM较亮青绿色lnGaN523E桔色GaAsP/GaP635 PG纯绿GaP555R红色GAaAsP655 SG标准绿GaP560SR较亮红色GaA/AS660 G绿色GaP565HR超亮红色GaAlAs660 VG较亮绿色GaP565UR最亮红色GaAlAs660 UG最亮绿色AIGalnP574H高红GaP697 Y黄色GaAsP/GaP585HIR红外线GaAlAs850 VY较亮黄色GaAsP/GaP585SIR红外线GaAlAs880 UYS最亮黄色AlGalnP587VIR红外线GaAlAs940 UY最亮黄色AlGalnP595IR红外线GaAs940
