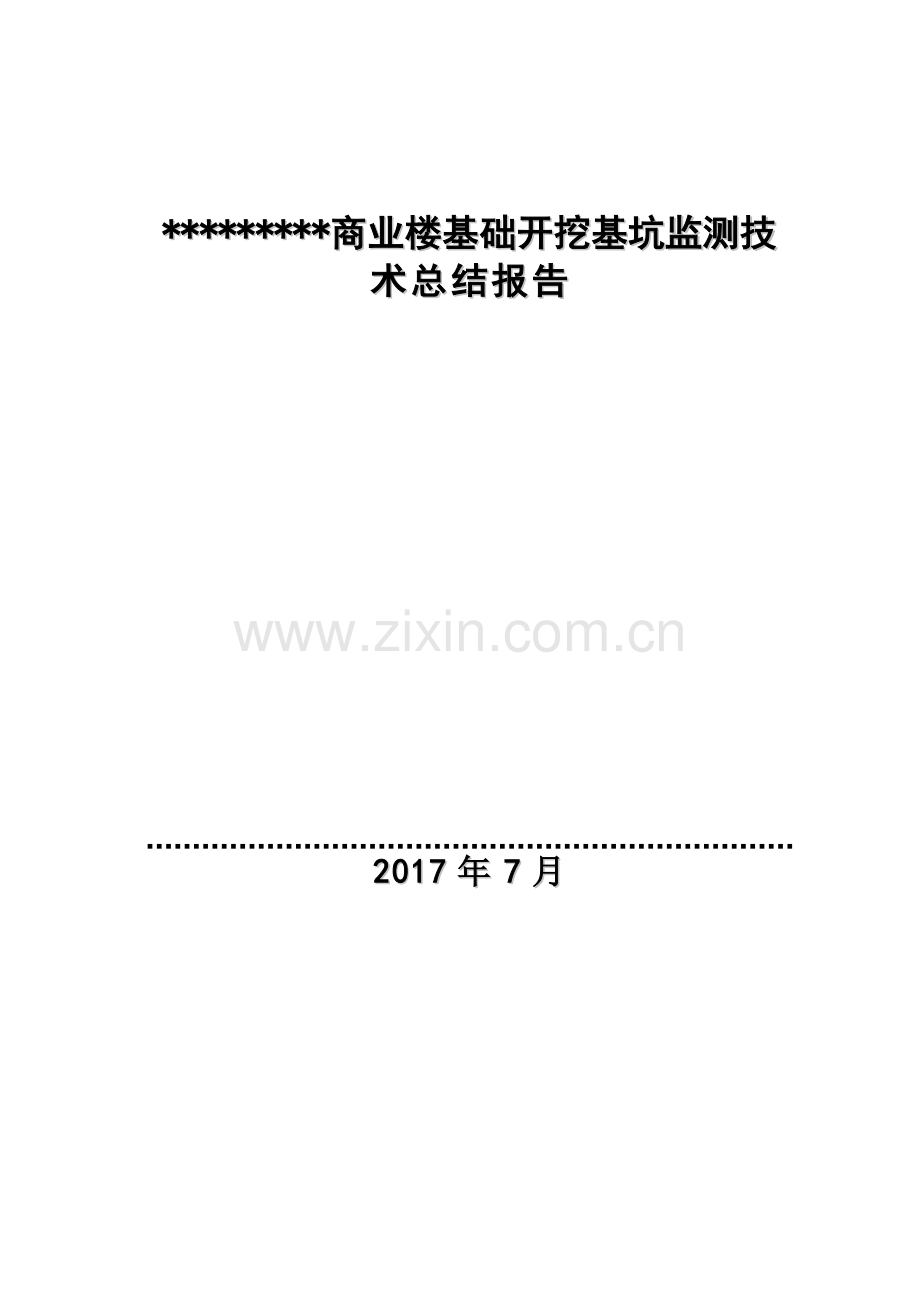

*********商业楼基础开挖基坑监测技术总结报告

2017年7月

*******商业楼基础开挖基坑监测
技术总结报告

编 写：
审 核：
审 定：

2017年7月

第8页 共23页
目 录
1工程概况 1
1.1简况 1
1.2周边环境 1
1.3地质概述 1
1.4基坑围护 1
2监测依据 1
3 工程地质概要 1
3.1本基坑地下水埋藏较深，不考虑地下水变化监测。 1
4、监测内容： 2
5、基准点、监测点的布设 2
5.1.2 基准点的埋设和观测 2
5.1.3监测点的布设 3
5.2监测方法 3
5.2.1垂直位移监测 3
5.2.2水平位移监测 3
6监测周期及频率 4
7监测仪器设备及检定要求 5
7.1监测仪器设备 5
7.2仪器检定 5
9 结论与建议 6

1工程概况
1.1简况
*************大街东段南侧，东侧与京港澳高速公路相望，西侧接近南联路，地势平坦。基坑东西宽约55米，南北长为56.5米，开挖面积约4.68亩。开挖深度在5.0～7.7米。
1.2周边环境
本工程基坑3倍基坑深度范围内地上无建筑物、构筑物,地下无管线等。
1.3地质概述
详见本工程《岩土工程勘察报告》。
1.4基坑围护
本基坑根据周边环境、开挖深度及土层情况，选用土钉墙挂网锚喷的支护形式。
2监测依据
1) 《国家一、二等水准测量规范》GB/T 12897-2006
2) 《建筑变形测量规范》JGJ 8-2007
4)《建筑基坑工程变形技术规范》（GB50497-2009）
5)《精密水准测量规范》（GB/T15314-940）
6)《工程测量规范》（GB 50026-93）
7)《建筑边坡工程技术规范》（GB50330-2007）
8)本工程地质勘察报告、基坑围护设计方案、保护对象权属部门对监测的技术要求等。
9)同类工程实践经验。
3 工程地质概要
3.1本基坑地下水埋藏较深，不考虑地下水变化监测。
3.2拟建场地浅层土层成份复杂，观测点和基准点应充分考虑其稳定性和可使用性。
4、监测内容：
本工程布设的监测系统及时、有效、准确地反映施工中围护体及周边环境的动向。根据现场的周边环境情况及设计的常规要求，本项目完成了以下监测内容：
1、 护坡的水平位移监测
2、 竖向位移监测。
5、基准点、监测点的布设
5.1水平位移监测基准点的布置及埋设
5.1.1、 根据基坑形状和周围环境的影响，将基准点布设在基坑影响范围以外，离基坑较远，人员、车辆影响较小的地方。共布设3个基准点。基坑北面的南联路为A、B两点、基坑南侧C点。具体布置如下图：

5.1.2 基准点的埋设和观测
监测控制网分两种：平面控制网用于水平位移监测；水准控制网用于垂直位移监测。
1) 控制点布设
平面控制点和水准控制点为同点，现场布设3个点,用于控制整个监测区垂直及水平位移。
2) 控制网联测
水准控制网采用水准路线测量，其技术指标参数表1。于2017年3月25日、2017年5月20日进行首次测量和复核测量，线路闭合差分别为0.63mm和0.52mm，满足规范要求。
水准控制测量技术指标表 表1
等级
读数基附差
测站附合差
路线闭合差
备注
二等水准
0.3mm
0.5mm
±2ÖL mm
L为公里数
平面基准点采用导线法测量坐标，坐标系统采用假设独立坐标系统，按二级导线测量要求进行测量。于2017年3月25日、2017年5月20日进行首次测量和复核测量，导线点点位中误差分别为0.39mm和0.47mm。满足规范要求。保证平面测量资料可靠性。
平面控制测量技术指标表 表2
等级
测角中误差
边长中误差
点位中误差
备注
二级导线
±2²
1/10000
±1 mm

5.1.3监测点的布设
1) 垂直、水平位移
◆测点布设：在基坑四周共布设14个监测点
◆布设方法：直接在道路路面设定位置冲击钻孔，并打入测量专用道钉，并确保其牢固。
5.2监测方法
5.2.1垂直位移监测
参照按国家二等水准测量规范要求，历次垂直位移监测是通过工作基点间联测一条二等水准闭合线路,由线路的工作点来测量各监测点的高程,各监测点高程初始值在监测工程前期两次测定(两次取平均)，某监测点本次高程减前次高程的差值为本次垂直位移,本次高程减初始高程的差值为累计垂直位移。
5.2.2水平位移监测
采用极坐标测量方法，每次测量结果与上次结果相比较，获得想⊿X、⊿Y
为本次基坑位移的变化值。
6监测周期及频率
6.1监测期限：
从基坑开挖2017年4月7日开始，到2017年6月30日回填至±0.000施工结束。
6.2监测频率：±
基坑
类别
施工进程
基坑设计深度
≤5m
5～10m
10～15m
＞15m
二级
开挖深度
（m）
≤5
1次/2d
1次/2d

5～10

1次/1d

底板浇筑后时间
（d）
≤7
1次/2d
1次/2d

7～14
1次/3d
1次/3d

14～28
1次/7d
1次/5d

＞28
1次/10d
1次/10d

6.3监测警戒值：
6.3.1基坑及支护结构监测报警值
监测项目
基坑深度(m)
变形绝对值(mm)
变化速率(mm/d)
水平位移
5~6.2
20
5
7.2~7.7
25
5
竖向位移
5~6.2
20
4
7.2~7.7
25
4
6.3.2． 当监测项目的变化速率连续3天超过报警值的70%，应报警。
① 周边建（构）筑物报警值应结合建（构）筑物裂缝观测确定，并应考虑建（构）筑物原有变形与基坑开挖造成的附加变形的叠加。
② 当出现下列情况之一时，必须立即报警；若情况比较严重，应立即停止施工，并对基坑支护结构和周边的保护对象采取应急措施。
a 当监测数据达到报警值；
b 基坑支护结构或周边土体的位移出现异常情况或基坑出现渗漏、流砂、管涌、隆起或陷落等；
c 基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；
d 周边建（构）筑物的结构部分、周边地面出现可能发展的变形裂缝或较严重的突发裂缝；
e 根据当地工程经验判断，出现其他必须报警的情况。
7监测仪器设备及检定要求
7.1监测仪器设备
主要采用仪器设备见表6：
监测仪器设备表 表6
序号
设备仪器名称
规格型号
分辨率/精度
使用项目
1
数字水准仪
Dini03
0.3mm
垂直位移
2
全站仪
索佳
±2"，2mm+2ppm
平面位移
3
测斜仪
航天万新
0.02mm/500mm
测斜
4
电脑

数据处理
5
打印机

输出设备
7.2仪器检定
所有监测仪器设备在开工前送国家认可的计量校准/检定试验室进行强制检定，施工期间监测仪器需进行连续标定。
8.数据分析
根据观测数据结果，基坑北侧向基坑方向偏移最大量为20.mm，基坑东侧向基坑方向偏移最大量为9mm，基坑南侧向基坑方向偏移最大量为4mm，基坑西侧向基坑方向偏移最大量为14mm。平均偏移量为11.75mm，没有超过警戒值。
据以上基坑监测点垂直位移变化曲线图分析可知，在基坑开挖施工过程中基坑边缘受外界因素较小，相对稳定。

9 结论与建议
我公司对******商业楼基础开挖基坑施工阶段进行了为期近3个月的跟踪监测。信息化施工监测在本项目施工中取得了成功，切实达到了信息化施工的目的。
本项目基坑挖土施工过程中基本保持稳定，没有超过警戒报警值。建议在以后施工过程中，加强新建楼体对周围环境的影响监测。
