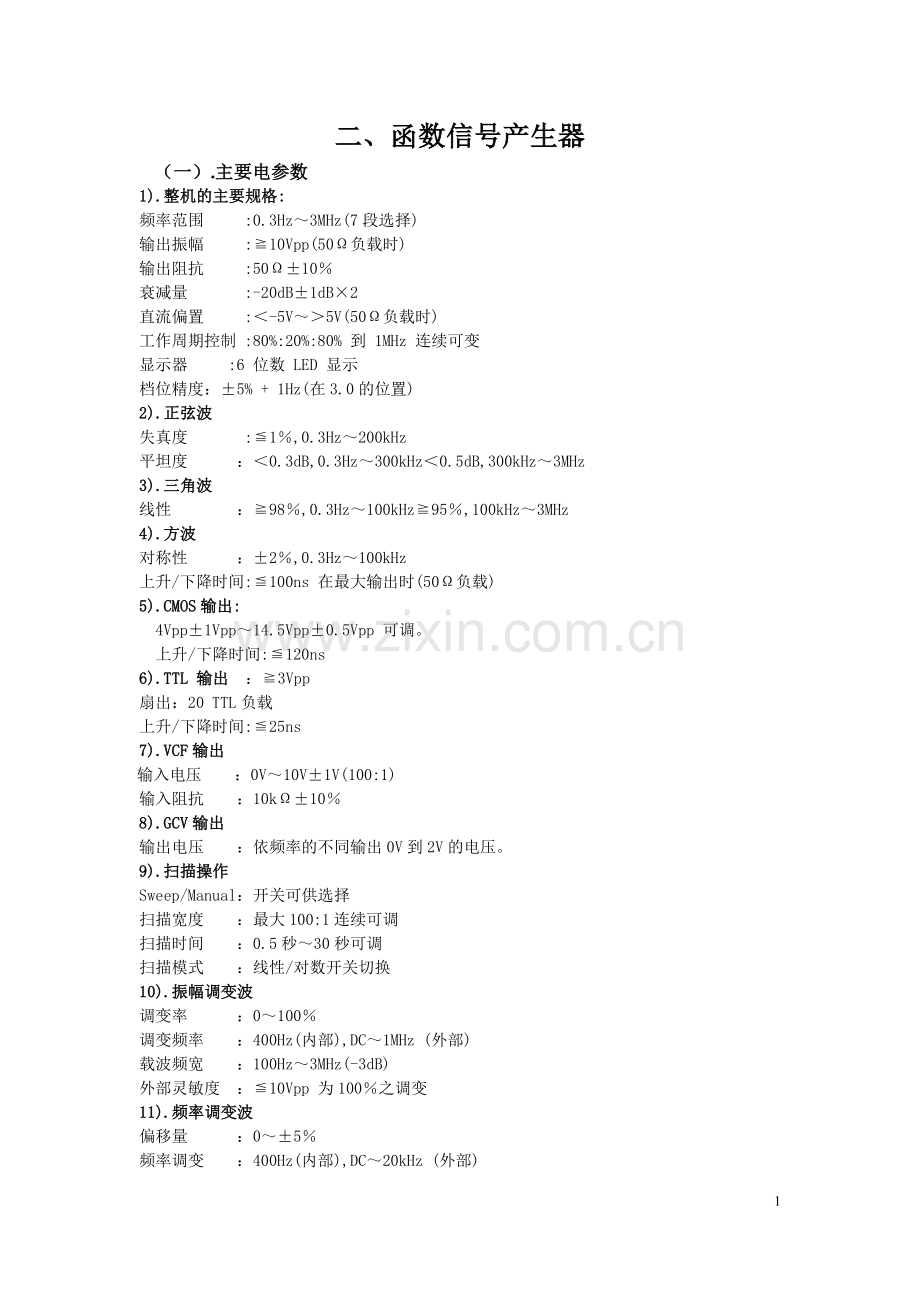

二、函数信号产生器
（一）.主要电参数
1).整机的主要规格:
频率范围 :0.3Hz～3MHz(7段选择)
输出振幅 :≧10Vpp(50Ω负载时)
输出阻抗 :50Ω±10％
衰减量 :-20dB±1dB×2
直流偏置 :＜-5V～＞5V(50Ω负载时)
工作周期控制 :80%:20%:80% 到 1MHz 连续可变
显示器 :6 位数 LED 显示
档位精度：±5% + 1Hz(在3.0的位置)
2).正弦波
失真度 :≦1％,0.3Hz～200kHz
平坦度 ：＜0.3dB,0.3Hz～300kHz＜0.5dB,300kHz～3MHz
3).三角波
线性 ：≧98％,0.3Hz～100kHz≧95％,100kHz～3MHz
4).方波
对称性 ：±2％,0.3Hz～100kHz
上升/下降时间:≦100ns 在最大输出时(50Ω负载)
5).CMOS输出:
4Vpp±1Vpp～14.5Vpp±0.5Vpp 可调。
上升/下降时间:≦120ns
6).TTL 输出　：≧3Vpp
扇出：20 TTL负载
上升/下降时间:≦25ns
7).VCF输出
输入电压 ：0V～10V±1V(100:1)
输入阻抗 ：10kΩ±10％
8).GCV输出
输出电压 ：依频率的不同输出0V到2V的电压。
9).扫描操作
Sweep/Manual：开关可供选择
扫描宽度 ：最大100:1连续可调
扫描时间 ：0.5秒～30秒可调
扫描模式 ：线性/对数开关切换
10).振幅调变波
调变率 ：0～100％
调变频率 ：400Hz(内部),DC～1MHz (外部)
载波频宽 ：100Hz～3MHz(-3dB)
外部灵敏度 ：≦10Vpp 为100％之调变
11).频率调变波
偏移量 ：0～±5％
频率调变 ：400Hz(内部),DC～20kHz (外部)
外部灵敏度 ：≦10Vpp为10％调变。
12).频率计数器
内部/外部 ：开关可供选择
范围 ：0.3Hz～3MHz(5Hz～150MHz 外部)
精确度 ：时基精确度±1位
时基 ：±20ppm(23℃±5℃) 经过30分钟暖机时间。
分辨率 ：最大分辨率1Hz为10nHz, 100MHz 为0.1Hz。
输入阻抗 ：1MΩ/150pF
灵敏度：≦35mVrms(5Hz~100MHz)≦45mVrms(100MHz~150MHz)

（二）面板介绍（对照前面板、后面板图）

附图B-15　前面板图

附图B-16　后面板图

1、 Power Switch 按下此键接通电源。
2、 Gate Time　Indicator 电源开关一按下，此指示灯就会开始闪动，在内部计数时的Gate Time 时间为0.01秒。2a　Gate Time　Selector 在使用外部计数模式时，按此键来改变Gate Time，其改变顺序以0.01秒，0.1秒，1秒，10秒的周期进行。
3、 Over Indicator 在外部计数时，假如输入信号频率大于计数范围，Over Indicator的灯会亮。
4、 Counter Display 以6×0.3" 绿色的LED显示出外部的频率，内部则以5×0.3" 绿色的LED显示
5、 Frequency　Indicator 显示出频率的值。
6、 Gate Time　Indicator 显示出目前电流的Gate Time（只用于外部计数模式）。
7 Frequency
Range Selector 在面板中选择所需之频率范围键，各按键的频率范围按键
1
10
100
1k
10k
100k
1M
频率范围
0.3Hz
∣
3Hz
3Hz
∣
30Hz
30Hz
∣
300Hz
300Hz
∣
3kHz
3kHz
∣
30kHz
30kHz
∣
300kHz
300kHz
∣
3MHz

8、Function Selector 按下三个键其中之一，可选择适当的波形输出
9、Duty Function　拉起此旋钮并旋转可以调整输出波形的工作周期。
10、TTL/CMOSSelector 按下此旋钮，BNC接头(20)可输出与TTL兼容之波形。若拉起并旋转此旋钮，可从输出BNC接头(20)调整5-15Vpp CMOS 输出。
11、 DC Offset Control 拉起此旋钮时，可在±10V之间选择任何直流准位加于讯号之输出。以顺时钟转此旋钮，可设定正直流准位，逆时钟旋转时，可设定负直流准位。
12、Output amplitude　Control with Attenuation operation 顺转时可获得其最大输出值，反转时可取得-20dB之输出。拉起此旋钮时亦可观察到20dB衰减输出。按下此旋钮，可取得-20dB的输出。
13、SWEEP ON　Selector and　Frequency　Adjustment(Sweep On/Off) 按下此旋钮顺转可得频率最大值。逆转可得频率最小值(保持旋钮指标在前板标示刻度内)。
拉起旋钮，开始自动扫描的功能，最高扫描频率的限制由旋钮的旋转位置来决定。
14、Sweep Time control and　 LIN/LOG Selector
(1) 顺转旋钮，可获得扫描时间的最大值，反转时可获得其最小值。
（2）按下旋钮，以执行线性扫描，拉起时，为对数扫描。
15、 Control Mod　On/Off Selector 拉起此旋钮，由内部400Hz正弦波调变输出或经VCF/MOD(21)外部输入信号加以调变。
16、 Sweep Width &　Modulation Carrier & AM/FM Selector
(1) & FM Selector 扫描宽度控制由0到1000倍。
(2) 顺转调整调变比率以取得最大值，逆转时可得最小值。
(2) 按下此钮可得振幅调变波(AM)，拉起时可得频率调变波(FM)。
17、INT/EXT　MOD Selector 按一次按键，指示灯会亮，为外部调变；再按一次按键，指示灯熄灭，为内部调变模式。
18、INT/EXT Counter　Selector 选择内部计数模式，或外部计数模式(待测信号由BNC接头(19)输入)加以计数之选择钮。
19、EXT Counter Input Terminal 外部计数器信号输入端。
20、TTL/CMOS Output Terminal　TTL/CMOS兼容的信号输出端。
21、VCF/MOD 　Input Terminal　VCF所需的控制电压输入或外部调变之输入端。
22、Main Output　Terminal 主要信号波形的输出端。
23、 GCV Output 此为直流电压输出，其电压量随频率的改变而不同。
24、电源电压　　选择开关 可选～115V和～230V。
