西安建筑科技大学课程设计（论文）

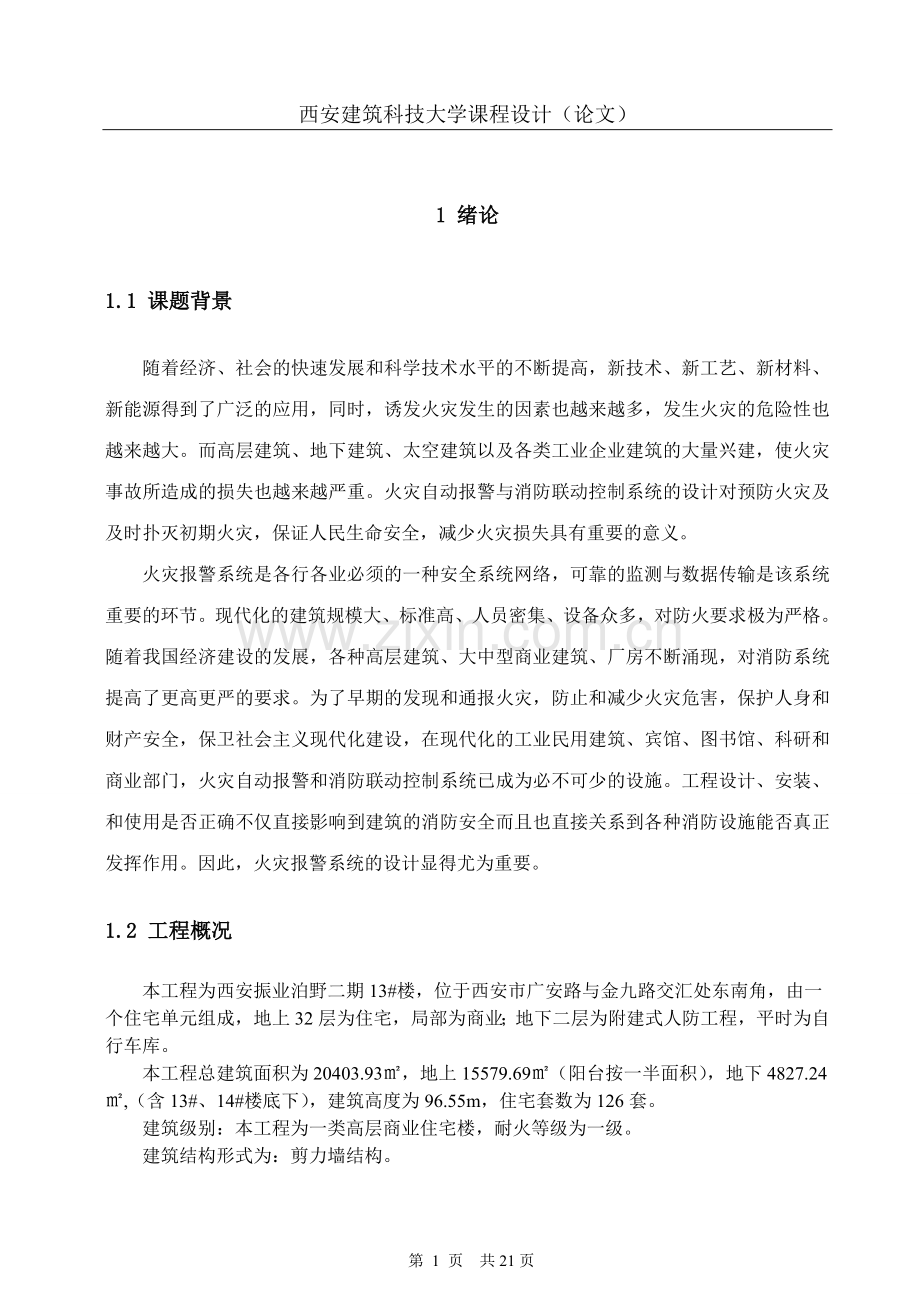

1 绪论
1.1 课题背景
随着经济、社会的快速发展和科学技术水平的不断提高，新技术、新工艺、新材料、新能源得到了广泛的应用，同时，诱发火灾发生的因素也越来越多，发生火灾的危险性也越来越大。而高层建筑、地下建筑、太空建筑以及各类工业企业建筑的大量兴建，使火灾事故所造成的损失也越来越严重。火灾自动报警与消防联动控制系统的设计对预防火灾及及时扑灭初期火灾，保证人民生命安全，减少火灾损失具有重要的意义。
火灾报警系统是各行各业必须的一种安全系统网络，可靠的监测与数据传输是该系统重要的环节。现代化的建筑规模大、标准高、人员密集、设备众多，对防火要求极为严格。随着我国经济建设的发展，各种高层建筑、大中型商业建筑、厂房不断涌现，对消防系统提高了更高更严的要求。为了早期的发现和通报火灾，防止和减少火灾危害，保护人身和财产安全，保卫社会主义现代化建设，在现代化的工业民用建筑、宾馆、图书馆、科研和商业部门，火灾自动报警和消防联动控制系统已成为必不可少的设施。工程设计、安装、和使用是否正确不仅直接影响到建筑的消防安全而且也直接关系到各种消防设施能否真正发挥作用。因此，火灾报警系统的设计显得尤为重要。
1.2 工程概况
本工程为西安振业泊野二期13#楼，位于西安市广安路与金九路交汇处东南角，由一个住宅单元组成，地上32层为住宅，局部为商业；地下二层为附建式人防工程，平时为自行车库。
本工程总建筑面积为20403.93㎡，地上15579.69㎡（阳台按一半面积），地下4827.24㎡,（含13#、14#楼底下），建筑高度为96.55m，住宅套数为126套。
建筑级别：本工程为一类高层商业住宅楼，耐火等级为一级。
建筑结构形式为：剪力墙结构。

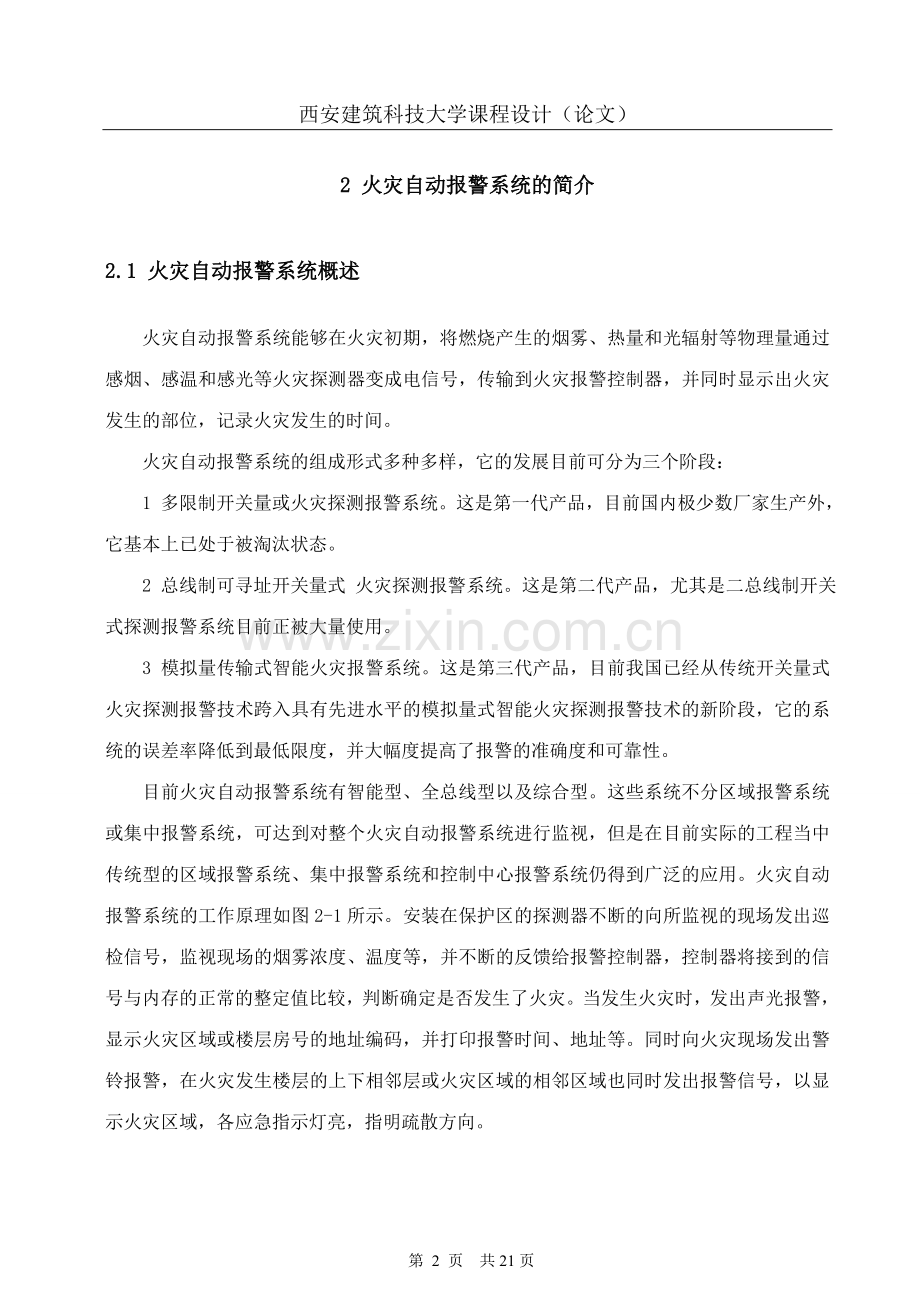

2 火灾自动报警系统的简介
2.1 火灾自动报警系统概述
火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量通过感烟、感温和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
火灾自动报警系统的组成形式多种多样，它的发展目前可分为三个阶段：
1 多限制开关量或火灾探测报警系统。这是第一代产品，目前国内极少数厂家生产外，它基本上已处于被淘汰状态。
2 总线制可寻址开关量式 火灾探测报警系统。这是第二代产品，尤其是二总线制开关式探测报警系统目前正被大量使用。
3 模拟量传输式智能火灾报警系统。这是第三代产品，目前我国已经从传统开关量式火灾探测报警技术跨入具有先进水平的模拟量式智能火灾探测报警技术的新阶段，它的系统的误差率降低到最低限度，并大幅度提高了报警的准确度和可靠性。
目前火灾自动报警系统有智能型、全总线型以及综合型。这些系统不分区域报警系统或集中报警系统，可达到对整个火灾自动报警系统进行监视，但是在目前实际的工程当中传统型的区域报警系统、集中报警系统和控制中心报警系统仍得到广泛的应用。火灾自动报警系统的工作原理如图2-1所示。安装在保护区的探测器不断的向所监视的现场发出巡检信号，监视现场的烟雾浓度、温度等，并不断的反馈给报警控制器，控制器将接到的信号与内存的正常的整定值比较，判断确定是否发生了火灾。当发生火灾时，发出声光报警，显示火灾区域或楼层房号的地址编码，并打印报警时间、地址等。同时向火灾现场发出警铃报警，在火灾发生楼层的上下相邻层或火灾区域的相邻区域也同时发出报警信号，以显示火灾区域，各应急指示灯亮，指明疏散方向。

现场铃声
灭火联动

报警显示器

控 制 器
现场正常情况整定值
报警声光

火灾探测器

火警按钮

火警电话

图2-1 火灾自动报警系统原理图
2.2 火灾自动报警系统的组成
火灾自动报警系统主要由触发器件、火灾报警装置、火灾警报装置和其他辅助功能的装置组成。在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。
2.2.1 火灾探测器
火灾探测器是火灾自动报警和自动灭火系统最基本和最关键的部分之一，它是整个系统的自动检测的触发器件，犹如一个人的“感觉器官”，能不断地监视现场火情和探测被保护区域火灾的初期信号。火灾探测器被安装在监控现场，用以监视现场火情，它将现场火灾信号（烟、光、温度）转换成电信号，并将其传送到火灾报警控制器，在自动消防系统中完成信号的检测与反馈。
一 火灾探测器的分类
目前火灾探测器的种类很多，按照不同的方式有不同的分类方法。
1 根据监测的火灾特性不同，火灾探测器可分为感烟、感温、感光、复合和可燃气体等五种类型。每个类型又根据其工作原理的不同而分为若干种。
2 根据感应元件的结构不同，可分为:
（1）点型火灾探测器。对警戒范围中某一点周围的火灾参数做出响应。
（2）线型火灾探测器。对警戒范围中某一线路周围的火灾参数做出响应。
3 根据操作后是否能复位，可分为：
（1）可复位火灾探测器。在产生火灾报警信号的条件不在存在的情况下，不需要跟换组件既能从报警状态恢复到监视状态。根据复位的方式不同，可分为以下三种：
① 自动复位火灾探测器。能自动恢复到监视状态。
② 遥控复位火灾探测器。通过遥控操作能恢复到监视状态。
③ 手动复位火灾探测器。通过手动调节能恢复到监视状态。
（2） 不可复位火灾探测器。在产生火灾报警信号的条件不再存在的情况下，在调换组件才能从报警装置恢复到监视状态或动作后不能恢复到监视状态。 二 火灾探测器的选择
在火灾自动报警系统的设计过程中，火灾探测器的选择和设置是一个关键问题，是决定火灾自动报警系统的效率、性能和经济性的重要因素之一，因此要详细讨论火灾探测器的选择方法（定性考虑），以及感烟探测器和感温探测器在不同地面，房间高度和屋顶（顶棚）形状的条件下，保护面积的数值、探测器设置数量的计算方法（定量计算）以及探测器的布局方法。
火灾探测器的选择应符合下列要求：
（1) 对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所或部位，应选择感烟探测器。
（2) 对火灾发展迅速，可产生大量热、烟和火焰辐射的场所或部位，可选择感温探测器、感烟探测器、火焰探测器或其组合。
（3) 对火灾发展迅速、有强烈的火焰辐射和少量的烟、热的场所或部位，应选择火焰探测器。
（4) 对火灾形成特征不可预料的部位或场所，可根据模拟试验的结果选择探测器。
（5) 对使用、生产或聚集可燃气体或可燃液体蒸汽的场所或部位，应选择可燃气体探测器。
（6） 对不同高度的房间设置火灾探测器时可参照表2-1
表2-1 根据房间高度选择探测器
房间高度
(m)
感烟
探测器
感温探测器
一级
二级
三级
12<h≤20
不适合
不适合
不适合
不适合
8<h≤12
适合
不适合
不适合
不适合
6<h≤8
适合
适合
不适合
不适合
4<h≤6
适合
适合
适合
不适合
h≤4
适合
适合
适合
适合

三 火灾探测器的设置
（1）探测区域内的每个房间至少布置一只火灾探测器。
(2) 感烟探测器、感温探测器的保护面积和保护半径应满足表2-2的规定。
表2-2 感烟、感温探测器的保护面积和保护半径
火灾
探测器的种类
地
面
面
积
(m2)
房
间
高
度
(m)
一只探测器的保护面积A和保护半径R
房间坡度θ
θ≤15°
15°<θ≤30°
θ>30°
A(m)
R(m)
A(m)
R(m)
A(m)
R(m)
感烟
探测器
s≤80
h≤12
80
6.7
80
7.2
80
8.0
S>80
6<h≤12
80
6.7
100
8.0
120
9.9
h≤6
60
5.8
80
7.2
100
9.0
感温探测器
S≤30
h≤8
30
4.4
30
4.9
30
5.5
S>30
h≤8
20
3.6
30
4.9
40
6.3
（3）一个探测区域内所需设置的探测器数量应由下式计算

式中：N为一个探测区域内所设置的探测器的数量（只），（取整数）。
S为一个探测区域的面积(m2)。
A为一个探测器的保护面积(m2)。
K为修正系数，重点保护建筑取0.7～0.9，非重点保护建筑取1.0。
（4）在宽度小于3m以内的走廊顶棚上设置探测器时宜居中布置。感温探测器的安装距离L不应超过10m，感烟探测器的安装距离L不应超过15m，探测器至墙端的距离不应大于探测器距离的。
（5）探测器至墙端、梁的水平距离不应小于0.5m，并且探测器的周围0.5m内不应有遮挡物。
（6）房间被书架、设备等分割且至顶棚或梁的距离小于房间净高5％时，则每个被隔开的部分至少安装一只探测器。
（7）探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°，当屋顶坡度θ大于45°时，应加木台或类似方法安装探测器。
2.2.2 手动火灾报警按钮
1 手动火灾报警按钮概述
火灾自动报警系统应有自动和手动两种触发装置，各种类型的火灾探测器是自动触发装置，而在防火分区疏散通道、楼梯口等处设置的手动火灾报警按钮是手动触发装置，它应具有应急情况下，人工手动通报的功能。
2 手动火灾报警按钮的设置
每个防火分区应至少设在一个手动报警按钮，从一个防火分区的任何位置到邻近的一个手动报警按钮的距离不应大于30米。手动火灾报警按钮的位置宜设置在公共场所的出入口处，而且应设在明显和便于操作的部位。当安装在墙上时其底边距地高度宜为1.3～1.5米，且应有明显的标志。
手动火灾报警按钮宜与集中报警器连接，且应单独占用一个部位。因为集中控制器设在消防室内，能更快采取措施，所以当没有集中控制器时，它才接入区域报警器，但应单独占用一个部位号。
2.2.3 火灾报警控制器
火灾报警控制器是火灾自动报警系统的心脏，具有下述功能：
（1）用来接收火灾信号并启动火灾警报装置。该设备也可用来指示着火部位和记录有关信息。
（2）能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制器。
（3）自动监视系统的正常运行和对待定故障给出声、光报警。
一 火灾报警控制器的分类
火灾报警控制器繁多，根据不同的方法可分为不同类别。
（1）按控制范围可分为：
a 区域火灾报警控制器：直接连接火灾探测器，处理各种报警信号。
b 集中火灾报警控制器：它一般不与火灾探测器相连，而与区域火灾报警控制器相连，处理区域级火灾报警控制器送来的信号，常使用在较大型系统中。
c 控制中心火灾报警控制器：它兼有区域、集中两级或火灾报警控制器的特点。它可作为区域级使用，连接控制器；又可以作为集中级使用，连接区域火灾报警控制器。
（2）按结构形式可分为：
a 挂壁式火灾报警控制器：连接的探测器回路相应少些，控制功能简单，区域报警控制器多才用这种型式。
b 台式火灾报警控制器：连接探测器回路较多，联动控制较复杂，集中式报警器常采用这种方式。
c 框式火灾报警控制器：可实现多回路连接，具有复杂的联动控制。
（3）按系统布线方式分为：
a 多线制火灾报警控制器：探测器与控制器的连接采用一一对应方式。
b 总线制火灾报警控制器：控制器与探测器采用总线方式连接，探测器并联或串联在总线上。
二 火灾报警控制器的功能
（1）火灾报警：当收到探测器、手动报警开关、消火栓开关及输入模块所配接的设备所发来的火警信号时，均可在报警器中报警。
（2）故障报警：系统运行时控制器分时巡检，若有异常（故障设备）发出声、光报警信号，并显示故障类型及编码等。
（3）火警优先：在故障报警或已处理火警时，若发生火警则报火警，而当火警清除后又自动报原有的故障。
(4）时钟与火灾发生时间的记忆：系统中的时钟走到通过软件编程实现，具有相应的存储单元，记忆事故发生时间。
三 工作原理
控制器把火灾探测器传来的信号进行处理、报警。从原理上讲无论是区域报警控制器还是集中报警控制器都遵循同一工作模式，即收集探测信号-输入单元-自动监控单元-输出单元。工作原理如图2-2所示。
时钟显示单元
辅 助
输 入
键
盘
探 测
器回路
输 入
转 换

输入控制接口单元

自动监控单元

输出控制接口单元

声报警单元

光报警显示单元

辅助控制单元
辅助指示单元

报警信息中继

图2-2 火灾控制器工作原理图
3 火灾自动报警系统的类型
3.1 区域报警控制系统
区域报警控制系统是火灾自动报警系统组成的一种形式，它是由电子元件组成的自动报警和监控装置。当探测器检测到火灾信号，电子线路将火灾信号转换为电压或者数字信号，通过导线传输到区域报警控制器，经过处理后发出声光报警信号，同时将火灾部位传输给集中报警控制器，适用于较小范围内的保护。有些区域报警控制器可单独组成系统进行消防灭火自动处理。区域报警控制器的设置应该符合以下的规定:
(1)一个报警区域宜设置一台区域报警控制器，系统中区域报警控制器不应该超过三台。
(2)当用一台区域报警控制器警戒数个楼层时，应在每层各楼梯口明显部位装设识别楼层的灯光显示区域。
（3）区域报警控制器安装在墙上时，其底边距地面的高度不应小于1.5米。靠近门轴的侧面距离不应小于0.5米。正面操作距离不应小于1.2米。
（4）区域报警控制系统宜设在有人值班的房间或宾馆每层服务台。
3.2 集中报警控制系统
集中报警控制系统是有电子线路组成的集中电子监控报警装置，各个区域报警巡回检测带的信号均集中在这一总的监控报警装置。它具有部位指示、区域显示、巡检、自检、火灾报警音响、计时、故障报警、记录打印等宜系列功能，在发出报警信号同时可自动采取系统的消防功能控制动作，达到消防的目的和手段适用于较大范围内多个区域的保护。集中报警控制器的设定应该满足以下规定：
(1)系统中应设有一台集中报警控制器和两台以上区域报警控制器。
(2)集中报警控制器的容量不宜小于保护范围内探测区域总数。
(3)集中报警控制器距墙不应小于1米，正面操作距离不应小于2米。
(4)区域报警控制器的设置应符合上述区域报警控制系统的有关要求。
3.3 控制中心报警系统
由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾自动报警探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾自动报警探测器等组成，功能复杂的火灾自动报警系统。系统的容量较大，消防设施功能较全，适用于大型建筑的保护。
1系统中至少设置一台集中报警控制器和必要的消防控制设备。
2设置在消防控制室以外的集中报警控制器均应将火灾报警信号和消防联动控制信号送至消防控制室。
3区域报警控制器和集中报警控制器的设置应符合上述控制中心报警系统的有关要求。

4 火灾自动报警系统的设计
4.1 系统设计
本系统采用JB-R21-SG(1020/2x系统)联动型火灾报警控制器，集火灾报警与联动控制于一体，通过在每层设置感烟、感温探测器、手动报警按钮（带电话插孔）及消火栓按钮达到火灾报警的目的，然后通过设置在每层的消防广播扬声器通报火灾情况，并通过疏散指示灯和应急照明灯指示人员疏散，同时通过联动控制设备关断非消防电源使电梯迫降，并且根据火情起动有关的排烟设备和灭火设备，达到灭火的目的。
本设计的报警设备主要有：感烟探测器、感温探测器、手动报警按钮、消火栓按钮（带电话插孔）、警铃等；警报装置主要有：消防广播、警铃；排烟送风装置主要有：排烟防火阀、加压送风机；灭火装置主要是：消火栓灭火系统、自动喷水灭火系统。

4.2 防火分区和警报区域的划分

商住楼共三十二层，其中一至三层为商业用房，四至三十二层（标准层）为普通住宅，地下二层为停车库，地下一层为设备用房，停车库和库房。楼层高度为94.9米，总建筑面积为102135m2（地上83126m2，地下19009m2）根据《火灾自动报警设计规范》将其界定为一级保护对象。根据《高层民用建筑防火设计规范》，该建筑物为一类建筑，耐火等级为一级。根据《高层民用建筑设计防火规范》地5.1条规定，一类建筑的每个防火分区允许的最大建筑面积为1000m2，又根据新东方楼层的详细结构将地下二层分为七个防火分区（见电施-地下二层平面图），地下一层分为七个防火分区（见电施-地下一层平面图）地上一至三层每层为六个防火分区（见电施-一、二、三层平面图），地上四层每住宅单元为一个防火分区。根据《火灾自动报警设计规范》第4.1.1条规定可将该商住楼每层划为一个报警区域。
消防控制室的设置：
根据《火灾自动报警设计规范》第6.1、6.2、6.3条的规定对消防控制室做如下设置：
消防控制室设置在一层，面积为15.12m2，其门是向疏散方向开启，其入口处设置有明显标志。消防控制室无与其无关的电气线路及管路穿过，其周围无电磁场干扰较强及其他影响消防设备工作的设备用房。
4.3 探测器的布置
根据《火灾自动报警设计规范》第8.1条规定，新东方商住楼探测器的布置如下：
感烟探测器、感温探测器的保护面积、保护半径与其他参数的相互关系如表2-2所示。该商住楼一至三十二层的高度均为2.9m，地下一层的高度为4.7m，地下二层的高度为3.6m，都小于6m，房顶坡度均为0。所以选择的感烟探测器的保护面积A=60m2，保护半径R=5.8m，选择的感温感烟探测器的保护面积A=60m2
保护半径R=5.8m，选择的感温探测器的保护面积A=60m2，保护半径R=5.8m。
一层：
防火分区一：因为该防火分区为住宅区，所以探测器只需在走廊和楼梯的公共通道部分设置，其走廊面积S=探测器选为感烟探测器，其保护面积A=60m2，保护半径R=5.8，k取为1。根据公式计算有,又因为两个走廊的长度分别为10.2m和7.2m，所以取N=3。另外在楼梯的上下转角处分别布置2只感烟探测器（A=60m2，R=5.8m）
所以，一层防火分区一设置的感烟探测器只数为N=5。
防火分区二：该防火分区有住宅区和商业区，住宅区的探测器布置同防火分区一，住宅区的感烟探测器只数N=5。商业区的面积A≈300m2，根据计算有，又因为商业部分房间的个数，设置探测器的种类为感烟感温探测器，只数N=12。
所以，一层防火分区二设置的感烟探测器只数为N=5，感烟感温探测器的只数为N=12。
防火分区三：该防火分区只有商业部分，其面积A=175.26m2，根据公式计算有,又因为该处防火分区的商业铺面有四个，根据实际情况设置的感烟感温探测器的个数为四个。
所以，一层防火分区三设置的感烟感温探测器的只数为N=4。
防火分区四：该防火分区只有住宅部分，设计同理于防火分区一。
所以，一层防火分区四设置的感烟探测器的只数N=5
防火分区五：该防火分区只有商业部分，其面积A≈517m2，根据计算有,又根据商业铺面的实际个数和公共通道来设置的感烟感温的只数为N=20。
所以，一层防火分区五设置的感烟感温探测器的只数为N=20。
防火分区六：该防火分区只有商业部分，同理于防火分区五的设置，设置的感烟感温探测器的个数为N=10。
所以，一层防火分区六设置的感烟感温探测器的只数为N=10。
防火分区七：该区防火分区也只有商业部分，设计同理于防火分区五，设置的感烟感温探测器的个数为N=30。
所以，一层防火分区七设置的感烟感温探测器的只数为N=30。
防火分区八：该防火分区也只有商业部分，设计同理于防火分区五，设置的感烟感温探测器的个数为N=30。
所以，一层防火分区八设置的感烟感温探测器的只数为N=30。
综上所述，新东方商住楼一层共设置的感烟探测器为15只，设置的感烟感温探测器为106只。
二层：
二层对探测器的设置同理于一层，总共设置的感烟探测器为25只，设置的感烟感温探测器为39只。
三层：
三层对探测器的设置同理于一层，总共设置的感烟探测器为25只，设置的感烟感温探测器为15只。
四层：
四层为标准层，总共划分为五个防火分区，其对探测器的设置同理于一层防火分区一对探测器的设置。总共设置的感烟探测器为25只。
地下一层：
防火分区一：该防火分区主要为库房，其面积为608m2，根据其实际情况和房间的个数设置的感烟感温探测器个数为25只，感烟探测器2只。
防火分区二：该防火分区也主要为库房，其面积为653m2，根据其实际情况和房间的个数设置的感烟感温探测器个数为25只，感烟探测器2只。
防火分区三：该防火分区为停车场，其面积为2934m2，根据设计规范要求，地下停车场宜设置感温探测器。根据计算有。又因为根据其停车场的布置，设置的感温探测器为56只。
防火分区四：该防火分区也为停车场，其面积为2965m2，探测器的设置同理于防火分区三，设置的感温探测器为66只。
防火分区五：该防火分区主要为设备用房，其面积为998m2，设置的感烟感温探测器25只，感烟探测器2只。
防火分区六：该防火分区主要为库房，其面积为610m2，根据其实际情况和房间个数设置的感烟感温探测器为25只，感烟探测器2只。
防火分区七：,该防火分区也主要为库房，其面积为607m2，根据其实际情况和房间的个数设置的感烟感温探测器为25只，感烟探测器2只。
综上所述：地下一层共设置感烟探测器10只，感温探测器122只，感烟感温探测器125只。
地下二层：
地下二层对探测器的设置同理于地下一层，设置的感烟探测器10只，感温探测器110只，感烟感温探测器125只。
4.4 手动报警按钮的设置
根据《火灾自动报警设计规范》第8.3条规定，每个防火分区应至少设置一个手动报警按钮，从一个防火分区的任何一个位置到最邻近的一个手动报警按钮的距离不应大于30m。手动报警按钮宜设置在公共活动场所的出入口处，和设置在明显和便于操作的部位。当安装在墙上时，其底边距地高度宜为1.3～1.5m，且应有明显标志。
本系统中选用J-SA-2106D手动报警按钮，其为二总线制，由二进制拔码开关设置地址码，带电话插孔。
在振业泊墅商住楼中对手动报警按钮的布置如下：
一层：在一层的三个住宅单元的走廊处各设置一个手动报警按钮，在商业区部分设置了十个手动报警按钮，计13个。
二层：在二层的五个住宅单元的走廊处各设置一个手动报警按钮，在商业区部分设置了四个手动报警按钮，计9个。
三层：在三层的五个住宅单元的走廊处各设置一个手动报警按钮，在商业区部分设置了三个手动报警按钮，计8个。
四层（标准层）：在四层的五个住宅单元的走廊处各设置一个手动报警按钮，计5个。
地下一层：在防火分区一、二、五、六、七的电梯处各设置一个手动报警按钮，防火分区三设置了2个手动报警按钮，防火分区四设置了2个手动报警按钮，计9个。
地下二层：在防火分区一、二、五、六、七的电梯处各设置一个手动报警按钮，防火分区三设置了2个手动报警按钮，防火分区四设置了2个手动报警按钮，计9个。
总计：13+9+8+5+9+9=53个
4.5 消火栓按钮的设置
根据《火灾自动报警设计规范》的相关规定，对新东方商住楼的消火栓按钮的布置如下：
一层：在一层的三个住宅单元走廊处各设置一个消火栓按钮，商业铺面处设置了十个消火栓按钮,计13个。
二层：在二层的五个住宅单元走廊处各设置一个消火栓按钮，商业铺面处设置了四个消火栓按钮，计9个。
三层：在三层的五个住宅单元走廊处各设置一个消火栓按钮，商业铺面处设置了三个消火栓按钮，计8个。
四层（标准层）：在标准层的五个单元走廊处各设置一个消火栓按钮，计5个。
地下一层：在防火分区一、二、五、六、七的电梯处各设置一个消火栓按钮，防火分区三设置了2消火栓按钮，防火分区四设置了2个消火栓按钮，计9个。
地下二层：在防火分区一、二、五、六、七的电梯处各设置一个消火栓按钮，防火分区三设置了2消火栓按钮，防火分区四设置了2个消火栓按钮，计9个。
总计: 13+9+8+5+9+9=53个

5 消防联动控制系统的设计
5.1 火灾事故广播
火灾发生后，为了便于组织人员的安全疏散和通知有关救灾的事项，对新东方商住楼设置火灾事故广播（火灾紧急广播）系统，根据《火灾自动报警设计规范》第5.4.2.1条规定，民用建筑内的扬声器应设置在走道和大厅等公共场所，每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离大于25m，走道内最后一个扬声器至走道末端的距离不应大于12.5m。
当发生火灾时，为了疏散和减少不必要的混乱，火灾事故广播发出警报不能采用整个大楼火灾事故广播系统全部启动的方式，仅向着火的楼层和其有关的楼层进行广播。根据《火灾自动报警设计规范》第6.3.1.6规定做如下设置：二层及以上的楼房发生火灾，应先接通着火层及其相邻的上下层；底层发生火灾，应先接通本层、二层及地下车库。
每层的火灾事故广播扬声器的具体如下：
一层：在一层的三个住宅单元的走廊处各设置一个扬声器，在商业区设置了十个扬声器，计13个。
二层：在二层的五个住宅单元的走廊处各设置一个扬声器，在商业区设置了五个扬声器，计10个。
三层：在三层的五个住宅单元的走廊处各设置一个扬声器，在商业区设置了四个扬声器，计9个。
四层（标准层）：在标准层的五个单元的走廊处处各设置一个扬声器，计5个。
地下一层：在防火分区一、二、五、六、七的电梯处各设置一个扬声器，防火分区三设置了2扬声器，防火分区四设置了2个扬声器，计9个。
地下二层：在防火分区一、二、五、六、七的电梯处各设置一个扬声器，防火分区三设置了2扬声器，防火分区四设置了2个扬声器，计9个。
总计：3W的扬声器13+10+9+5+9+9=55个
5.2 消防专用电话系统
消防控制室设置对内联系，对外报警的电话是我国目前的主要消防通信手段。
根据《火灾自动报警设计规范》第5.6条规定，消防电话网络应为独立的消防通信系统，也就是说不能利用一般的电话线路代替消防专用电话线路，应独立布线。消防电话总机与电话分机或塞孔之间呼叫方式是直通的，中间没有交换和转换程序。
根据《火灾自动报警设计规范》第5.6.3.2条规定，设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时，其底边距地面高度宜为1.3～1.5m。
该商住楼消防系统中设置是在消防控制室设置一台119专用电话分机，每个手动报警按钮都自带电话插孔。

6 设备清单
名 称
型号及规格
数量（单位/个）
感烟探测器
JTY-GD-G3
125
感温探测器
JTW-ZD-2102
110
消防广播
ZSFZ-80
1
报警电话
GST-LD-8304
68
编码手动报警按钮
J-SAP-M-JBF-101F-N
53
火灾警铃
XF802-JL188 型
42
扬声器
品牌:RH，型号:RH-30008F
55
控制箱

消火栓按钮
JB-TB-242/SAN030

XA-YS4130
38

82

总结
火灾自动报警及消防联动系统,作为智能建筑中的一个重要子系统, 其重要性是众所周知的。要在智能建筑中创造一个安全舒适的环境,消防安全是其中的一个重要的方面。火灾自动报警及消防联动系统,作为火灾的先期预报、火灾的及时扑灭、保障人身和财产安全,起到了不可替代的作用。
火灾自动报警及消防联动系统的设计并不只是某个专业独立完成的事情,它需要各专业之间的密切配合。
我们说建筑质量,首先应是设计质量,质量的好坏,安全问题是一个重要的衡量标准之一,消防安全是决不可轻视的问题。百年大计,质量第一,特别是随着改革的深入, 建筑设计也要进入国际市场,这对设计提出了更高的要求。近来提出的建筑质量终生负责制, 负责任的持续时间长,而且还提出了事故责任的全额赔偿, 这些无疑对设计人员提出了更严格的要求。作为设计人员,千万不能掉以轻心,对于所设计的系统、图纸及文件,应该严格按现行的规程规范进行,绝不能图省事而草率行事。对于应由承包商或施工方应达到的要求,在设计说明中也应明确提出,只有这样,才能保证设计和施工均能满足要求, 达到一个更完善的程度。

参考文献
[1].魏立明主编.《智能建筑消防与安防》.化工出版社，2009
[2].秦兆海，周鑫华.《智能楼宇安全防范系统[M]》.清华大学出版社，2005
[3].黎连业.《智能大厦和智能小区安全防范系统的设计与实施》.清华大学出版社，2005
[4].景政纲.《智能建筑设计与施工系列图集—4小区智能化系统[M]》.中国 建筑出版社，2003
[5].陈龙.《居住小区智能化系统与技术[M]》.中国建筑工业出版社，2002
[6].唐定曾、唐海、朱相尧.《建筑电气技术》.机械工业出版社，2005
[7].徐志强.《建筑电气设计技术》.华南理工大学出版社，2002
[8].李建忠.《单片机原理及应用》.西安电子科技大学出版社，2008
[9].张毅坤.《单片微型计算机原理及应用》.西安电子科技大学出版社，1998
[10].潘新民，王燕芳.《微型计算机控制技术》.高等教育出版社，2001
[11].黄一夫.《微型计算机控制技术》.机械工业出版社，1997.
