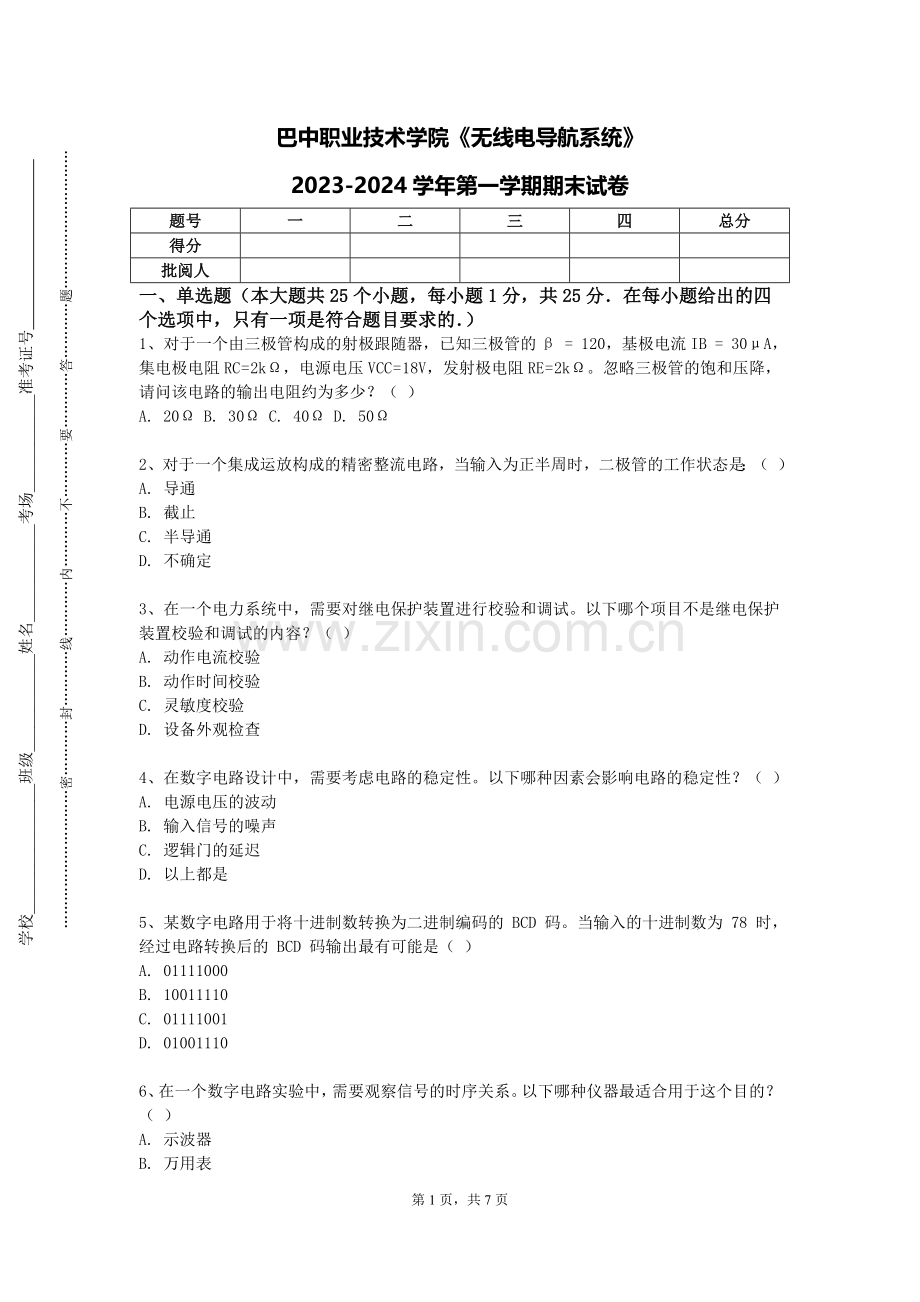

巴中职业技术学院《无线电导航系统》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个由三极管构成的射极跟随器，已知三极管的β = 120，基极电流IB = 30μA，集电极电阻RC = 2kΩ，电源电压VCC = 18V，发射极电阻RE = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 30Ω C. 40Ω D. 50Ω

2、对于一个集成运放构成的精密整流电路，当输入为正半周时，二极管的工作状态是：（ ）
A. 导通
B. 截止
C. 半导通
D. 不确定

3、在一个电力系统中，需要对继电保护装置进行校验和调试。以下哪个项目不是继电保护装置校验和调试的内容？（ ）
A. 动作电流校验
B. 动作时间校验
C. 灵敏度校验
D. 设备外观检查

4、在数字电路设计中，需要考虑电路的稳定性。以下哪种因素会影响电路的稳定性？（ ）
A. 电源电压的波动
B. 输入信号的噪声
C. 逻辑门的延迟
D. 以上都是

5、某数字电路用于将十进制数转换为二进制编码的 BCD 码。当输入的十进制数为 78 时，经过电路转换后的 BCD 码输出最有可能是（ ）
A. 01111000
B. 10011110
C. 01111001
D. 01001110

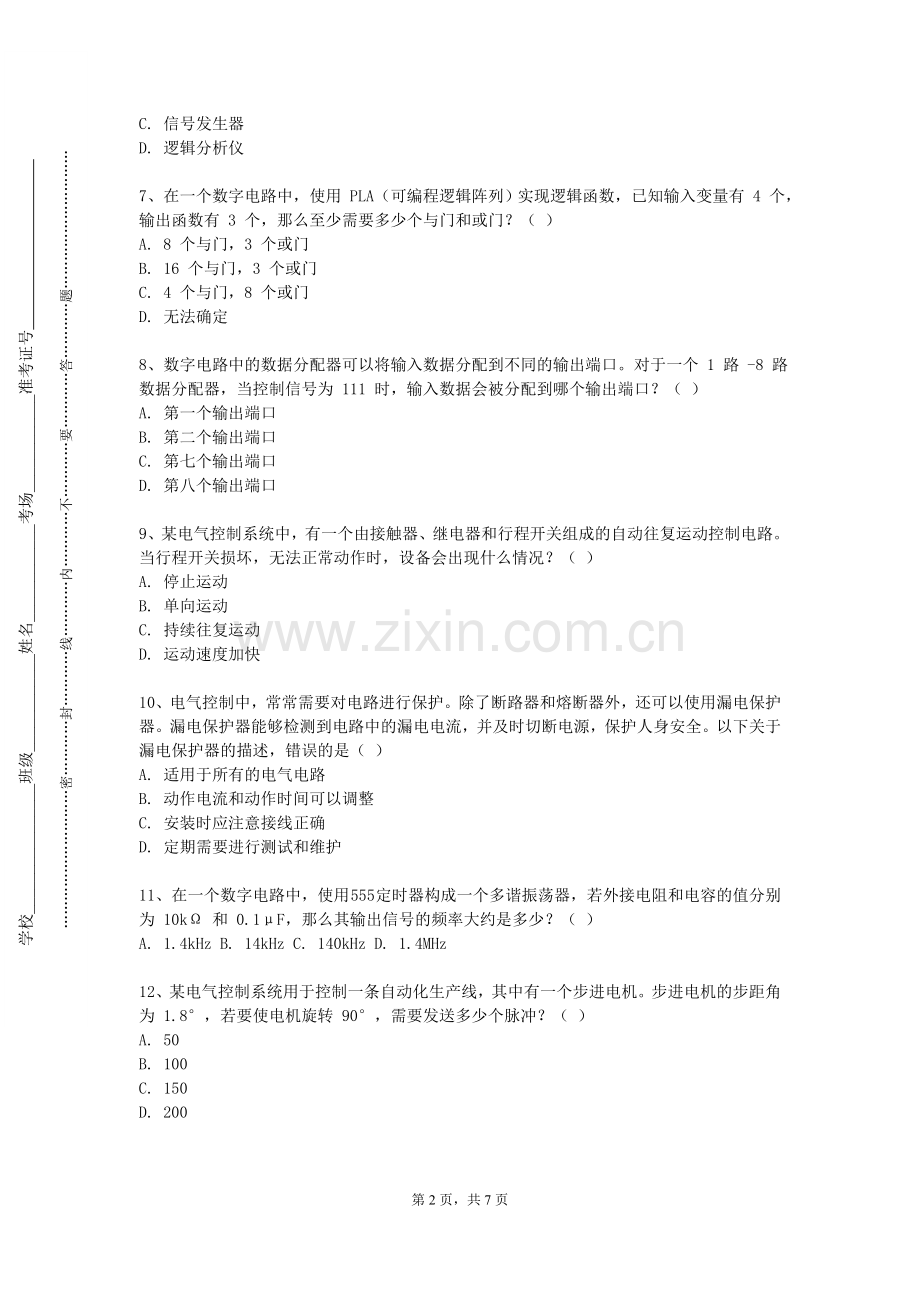

6、在一个数字电路实验中，需要观察信号的时序关系。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 信号发生器
D. 逻辑分析仪

7、在一个数字电路中，使用 PLA（可编程逻辑阵列）实现逻辑函数，已知输入变量有 4 个，输出函数有 3 个，那么至少需要多少个与门和或门？（ ）
A. 8 个与门，3 个或门
B. 16 个与门，3 个或门
C. 4 个与门，8 个或门
D. 无法确定

8、数字电路中的数据分配器可以将输入数据分配到不同的输出端口。对于一个 1 路 -8 路数据分配器，当控制信号为 111 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第七个输出端口
D. 第八个输出端口

9、某电气控制系统中，有一个由接触器、继电器和行程开关组成的自动往复运动控制电路。当行程开关损坏，无法正常动作时，设备会出现什么情况？（ ）
A. 停止运动
B. 单向运动
C. 持续往复运动
D. 运动速度加快

10、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

11、在一个数字电路中，使用 555 定时器构成一个多谐振荡器，若外接电阻和电容的值分别为 10kΩ 和 0.1μF，那么其输出信号的频率大约是多少？（ ）
A. 1.4kHz B. 14kHz C. 140kHz D. 1.4MHz

12、某电气控制系统用于控制一条自动化生产线，其中有一个步进电机。步进电机的步距角为 1.8°，若要使电机旋转 90°，需要发送多少个脉冲？（ ）
A. 50
B. 100
C. 150
D. 200

13、在一个由三极管构成的放大电路中，若要提高电路的输入电阻，同时降低输出电阻，可以采用的接法是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 以上都不行

14、在一个数字电路中，使用了数据选择器从 4 个输入数据中选择一个输出。控制信号为 2 位二进制数，当控制信号为 10 时，选择的输入数据应该是（ ）
A. 第 1 个 B. 第 2 个 C. 第 3 个 D. 第 4 个

15、考虑一个计数器电路，其计数范围是从 0 到 15，采用 4 位二进制编码。当计数器处于状态 1010 时，再输入一个时钟脉冲，计数器将变为多少？（ ）
A. 1011 B. 0000 C. 1010 D. 0001

16、在一个电子电路的调试过程中，遇到了信号失真的问题。以下哪种方法可以有效地解决信号失真问题？（ ）
A. 调整电路参数
B. 更换电子元件
C. 改变电路布局
D. 重新设计电路

17、在一个共集电极放大电路中，其输出电阻通常比共射极放大电路的输出电阻：（ ）
A. 大
B. 小
C. 相等
D. 无法比较

18、某电气控制系统用于控制一个印刷机的运行，印刷机的速度由调速电机控制。在印刷过程中，速度出现波动，且波动频率较高。可能的原因是？（ ）
A. 调速电机故障
B. 电源电压不稳定
C. 控制系统的反馈环节故障
D. 以上都有可能

19、在一个复杂的电气控制系统中，包含了多个电动机和各种控制元件。其中一台电动机采用了变频器调速控制，变频器的输出频率为 50Hz 时，电动机转速为 1450r/min。若要将电动机转速提高到 1750r/min，变频器的输出频率应调整为多少？（假设电动机为 4 极）（ ）
A. 60Hz
B. 70Hz
C. 80Hz
D. 90Hz

20、一个 LC 并联谐振回路，已知电感 L = 10μH，电容 C = 0.01μF，若品质因数 Q = 100，那么该回路的谐振频率和通频带约为多少？（ ）
A. 159kHz，1.59kHz
B. 159kHz，3.18kHz
C. 318kHz，1.59kHz
D. 318kHz，3.18kHz

21、某反馈放大电路的开环增益 A = 1000，反馈系数 F = 0.009。若要使闭环增益 A f 稳定在 100，请问该反馈是何种类型，以及其深度反馈系数约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

22、有一个电力系统，其输电线路采用架空线路和电缆线路混合的方式。架空线路容易受到外界环境的影响，如雷击、风灾等；电缆线路则具有较高的可靠性，但成本较高。在进行线路规划时，需要综合考虑这些因素。下列关于架空线路和电缆线路选择的原则，错误的是（ ）
A. 在城市中心区域，为了减少对环境的影响，应优先选择电缆线路
B. 在长距离输电中，为了降低成本，应优先选择架空线路
C. 对于重要的负荷，应采用架空线路以提高供电可靠性
D. 在跨越河流、山谷等特殊地段，应根据实际情况选择架空线路或电缆线路

23、已知一个场效应管的转移特性曲线为一条直线，其斜率为 2mA/V，截距为 -1mA。请问该场效应管的类型和参数约为多少？（ ）
A. N 沟道增强型，阈值电压为 0.5V
B. N 沟道耗尽型，夹断电压为 -0.5V
C. P 沟道增强型，阈值电压为 -0.5V
D. P 沟道耗尽型，夹断电压为 0.5V

24、在一个电子设备的通信接口中，需要实现数据的并行传输和接收。以下哪种通信协议通常被用于并行通信？（ ）
A. PCI
B. USB
C. RS232
D. RS485

25、一个单相桥式整流电容滤波电路，输入交流电压的有效值为 10V，负载电阻为 1kΩ，电容为 100μF。请问输出电压的平均值约为多少？（ ）
A. 9V B. 10V C. 12V D. 14V

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电子系统的可靠性评估中，以下哪些方法是常用的？（ ）
A. 故障模式影响及危害性分析（FMECA）
B. 可靠性框图法
C. 蒙特卡罗模拟法
D. 故障树分析法（FTA）

2、在集成运放的选型中，以下哪些因素需要考虑？（ ）
A. 工作电压范围 B. 输入失调电压和电流 C. 带宽 D. 价格

3、电气控制原理图的绘制原则包括以下哪些？
A. 主电路在上，控制电路在下
B. 各电器元件按动作顺序从左到右、从上到下排列
C. 同一电器的不同部分使用同一符号
D. 所有电器的触点均按未通电或未动作时的状态绘制

4、在数字电路中，以下哪些因素可能影响电路的稳定性（ ）
A. 电源电压的波动
B. 电磁干扰
C. 元件参数的偏差
D. 温度变化

5、在电力系统的规划中，以下哪些因素会影响变电站的选址？（ ）
A. 负荷分布
B. 电源位置
C. 土地利用规划
D. 环境影响

6、在电子电路的稳定性分析中，以下哪些方法是常用的？（ ）
A. 波特图法
B. 根轨迹法
C. 奈奎斯特稳定判据
D. 劳斯稳定判据

7、在电力电子设备的散热设计中，以下哪些方法可以提高散热效果？（ ）
A. 增加散热面积
B. 提高散热介质的流速
C. 采用高效散热材料
D. 降低设备的工作温度

8、在功率放大器的工作状态中，以下哪些是常见的？（ ）
A. 甲类 B. 乙类 C. 甲乙类 D. 丙类

9、在集成运放的保护电路中，以下哪些保护措施是常见的？（ ）
A. 输入过压保护 B. 输出过流保护 C. 电源极性接反保护 D. 输出短路保护

10、对于电动力学中的滞后势，以下特点描述准确的有（ ）
A. 考虑了电磁作用的推迟效应 B. 与源的过去状态有关 C. 可以用于计算时变场 D. 只适用于稳恒场

三、简答题（本大题共5个小题，共25分)
1、（本题5分）分析RC高通滤波电路的频率响应特性，计算其截止频率。

2、（本题5分）分析时序逻辑电路的分析方法，并用实例进行说明。

3、（本题5分）分析加法器和减法器的实现原理，包括半加器、全加器和超前进位加法器。

4、（本题5分）设计一个能将 8421BCD 码转换为余 3 码的电路。

5、（本题5分）简述电动力学中达朗贝尔方程的物理意义。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某高层建筑的消防电气系统在运行过程中出现了联动故障。分析可能的原因，并提出解决办法以确保消防系统的正常联动。

2、（本题10分）某住宅小区的电气火灾报警系统多次误报，给居民带来困扰，同时也降低了系统的可信度。请分析可能引起误报的原因，如探测器故障、环境干扰、系统设置不当、线路老化等，并说明如何对电气火灾报警系统进行准确调试和定期维护，以减少误报率，提高系统的可靠性。

3、（本题10分）某工厂的电气设备进行节能改造后，虽然能耗有所降低，但部分设备出现了运行不稳定的情况。请分析节能改造对设备运行稳定性的影响因素，如设备参数变化、控制策略调整等，并提出解决设备不稳定问题的措施，以实现节能与稳定运行的平衡。
