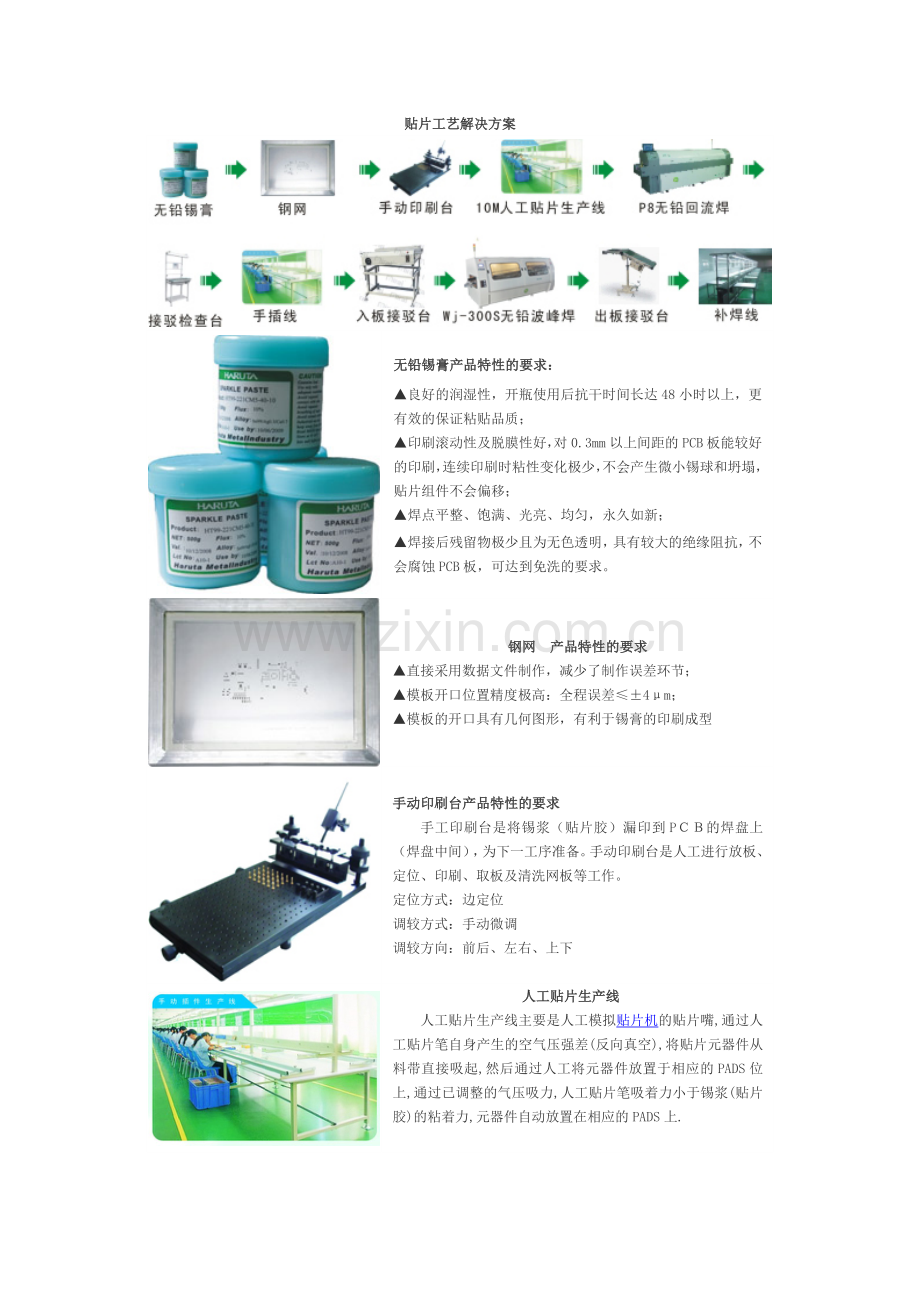

贴片工艺解决方案

无铅锡膏产品特性的要求：
▲良好的润湿性，开瓶使用后抗干时间长达48小时以上，更有效的保证粘贴品质；
▲印刷滚动性及脱膜性好，对0.3mm以上间距的PCB板能较好的印刷，连续印刷时粘性变化极少，不会产生微小锡球和坍塌，贴片组件不会偏移；
▲焊点平整、饱满、光亮、均匀，永久如新；
▲焊接后残留物极少且为无色透明，具有较大的绝缘阻抗，不会腐蚀PCB板，可达到免洗的要求。

钢网 产品特性的要求
▲直接采用数据文件制作，减少了制作误差环节；
▲模板开口位置精度极高：全程误差≤±4μm；
▲模板的开口具有几何图形，有利于锡膏的印刷成型

手动印刷台产品特性的要求
手工印刷台是将锡浆（贴片胶）漏印到PＣＢ的焊盘上（焊盘中间），为下一工序准备。手动印刷台是人工进行放板、定位、印刷、取板及清洗网板等工作。
定位方式：边定位
调较方式：手动微调
调较方向：前后、左右、上下

人工贴片生产线
人工贴片生产线主要是人工模拟贴片机的贴片嘴,通过人工贴片笔自身产生的空气压强差(反向真空),将贴片元器件从料带直接吸起,然后通过人工将元器件放置于相应的PADS位上,通过已调整的气压吸力,人工贴片笔吸着力小于锡浆(贴片胶)的粘着力,元器件自动放置在相应的PADS上.

P8无铅回流焊的要求
　 保温系统：采用进口双层保温材料，正常使用中保证回流焊外壳温度不高于室内温度，极大提高了回流焊热利用率，正常使用比同类型回流焊省电40％，大大降低了回流焊的用电成本。
运输系统采用变频器无级变频调速，并配有UPS不间断电源模块组和手动摇出功能，能有效防止因突然断电而导致的PCB烤坏在炉内
整机采用工业级HARUTA PLC集中控制，人机界面与电脑双控制系统，操作稳定。确保控制系统的零故障率

SMT接驳检查台 的要求
◆适用：
适用于SMT和AI生产线之间的连接，也可以用于PCB之这缓动，检验，测试或电子元件手工插装。选取用可编程器控制，可与任何品牌机器信号连接。螺杆调节PCB板宽度方便准确，机身特别加重不易移动
◆特点：
◇铝槽框架铁板表面喷粉可用检测位
◇带照明装置及作业图指示架
◇仪器板方便手工贴件同备料放置
◇分两套传动，可停两块PCB板（可选）

手插线特点：
1.插件线可每2米,3米一段,一部接一部式接驳也可制成整體式
2.底板轧道之调校极由調節手柄調整简单、容易
3.有自動傳送和手推底板兩種方式
4.可利用底板传送台与回流焊锡炉或波峰焊锡炉连接
5.自動傳送采用无段变速式调校输送速度

入板接驳台
PCB板宽度
Max.350mm
PCB运输方向
L→R（R→L option）
PCB运输速度
0-2m/min
运输电机
单相220V 15W
电源
单相220V 50Hz
运输导轨长度
800mm
重量
Approx.40kg
外形尺寸（L×W×H）
800×690×750mm

WJ-300S无铅波峰焊
　　特制不锈钢链条同步入板接驳机构，高强度耐磨运输导轨，四丝杆同轴上吊杆调宽系统，未来专利防沾锡钛爪和运输机构设计。
　　喷雾系统面板式调节，无感气缸驱动，PLC精确计算喷雾面积。喷雾超前、置后量可调。
　　锡炉采用铸铜板外热式加热方式；炉胆采用SUS316L不锈钢制作；两波峰近距离设计，完全适合无铅焊接；低氧
　　 强制式冷却系统，采用多点增压式喷气结构，上下冷却方式，大功率涡流风机增压输出。
　　 温控采用PLC控制方式，并标配温控仪表超温保护系统。

出板接驳台
★ 采用STK调速电机，调速平稳、可靠。
★ 采用荷兰防静电皮带、传送、平稳、耐用。
★ 使用特制铝型材机架、维修、保养方便。
参数：
皮带宽度
300~500mm可选
PCB运输方向
L > R、R --L可选
运输速度
0-3m/min
电源
单相220V 60W
运输带长度
420mm+750mm
机身高度
750mm~1100mm
重量
 45kg

补焊线
