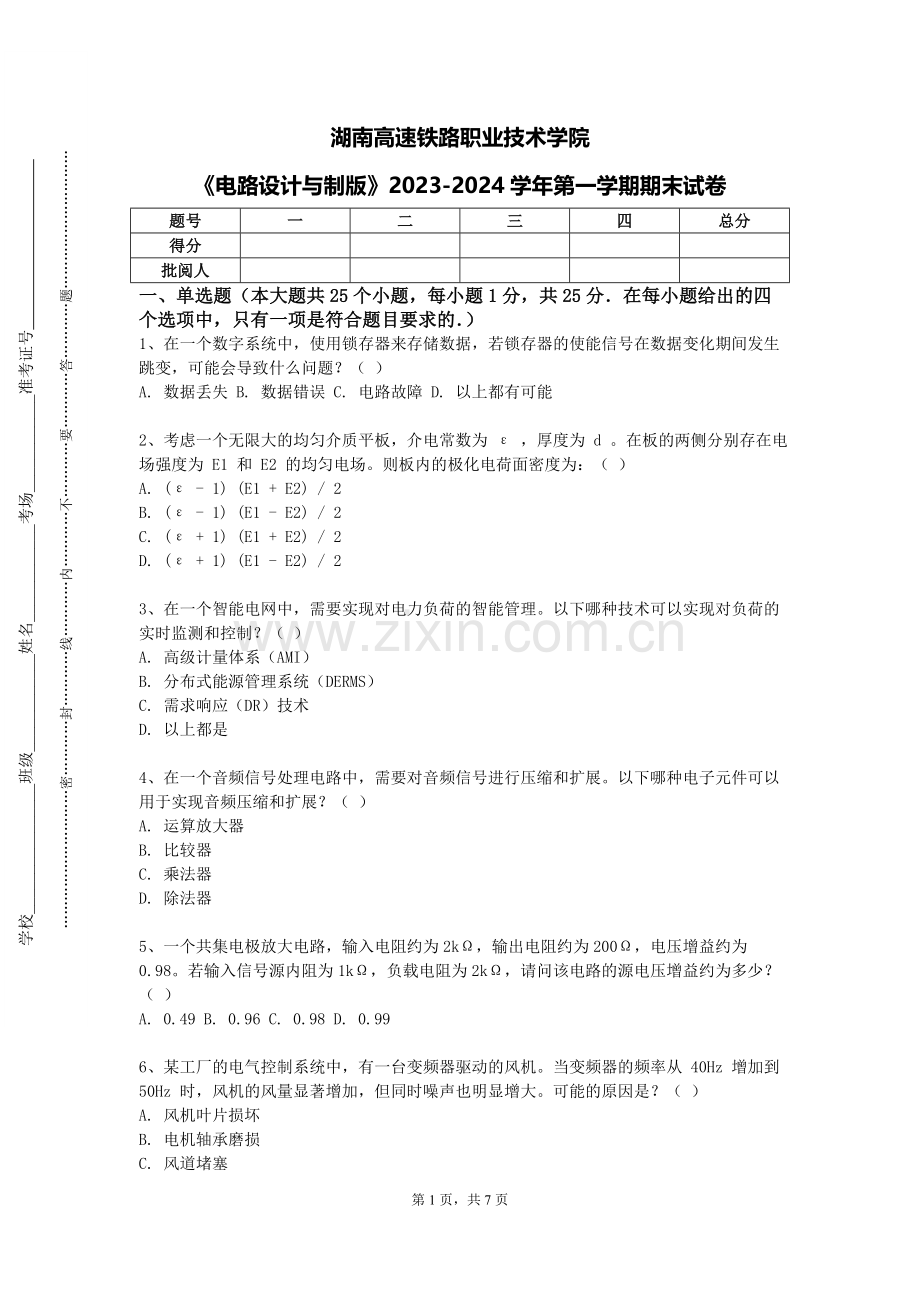

湖南高速铁路职业技术学院
《电路设计与制版》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字系统中，使用锁存器来存储数据，若锁存器的使能信号在数据变化期间发生跳变，可能会导致什么问题？（ ）
A. 数据丢失 B. 数据错误 C. 电路故障 D. 以上都有可能

2、考虑一个无限大的均匀介质平板，介电常数为 ε ，厚度为 d 。在板的两侧分别存在电场强度为 E1 和 E2 的均匀电场。则板内的极化电荷面密度为：（ ）
A. (ε - 1) (E1 + E2) / 2
B. (ε - 1) (E1 - E2) / 2
C. (ε + 1) (E1 + E2) / 2
D. (ε + 1) (E1 - E2) / 2

3、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

4、在一个音频信号处理电路中，需要对音频信号进行压缩和扩展。以下哪种电子元件可以用于实现音频压缩和扩展？（ ）
A. 运算放大器
B. 比较器
C. 乘法器
D. 除法器

5、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

6、某工厂的电气控制系统中，有一台变频器驱动的风机。当变频器的频率从 40Hz 增加到 50Hz 时，风机的风量显著增加，但同时噪声也明显增大。可能的原因是？（ ）
A. 风机叶片损坏
B. 电机轴承磨损
C. 风道堵塞
D. 以上都有可能

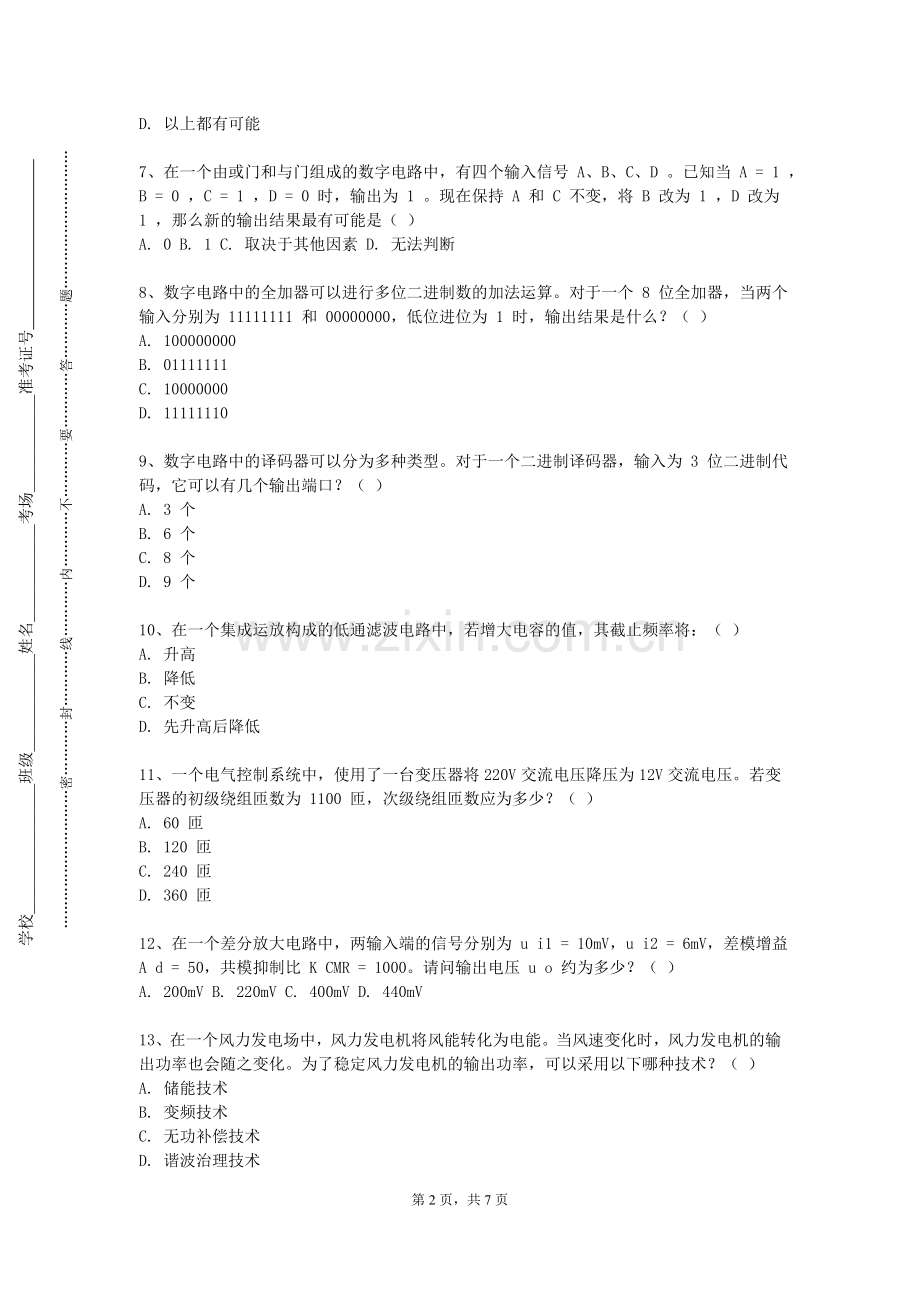

7、在一个由或门和与门组成的数字电路中，有四个输入信号 A、B、C、D 。已知当 A = 1 ，B = 0 ，C = 1 ，D = 0 时，输出为 1 。现在保持 A 和 C 不变，将 B 改为 1 ，D 改为 1 ，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

8、数字电路中的全加器可以进行多位二进制数的加法运算。对于一个 8 位全加器，当两个输入分别为 11111111 和 00000000，低位进位为 1 时，输出结果是什么？（ ）
A. 100000000
B. 01111111
C. 10000000
D. 11111110

9、数字电路中的译码器可以分为多种类型。对于一个二进制译码器，输入为 3 位二进制代码，它可以有几个输出端口？（ ）
A. 3 个
B. 6 个
C. 8 个
D. 9 个

10、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

11、一个电气控制系统中，使用了一台变压器将 220V 交流电压降压为 12V 交流电压。若变压器的初级绕组匝数为 1100 匝，次级绕组匝数应为多少？（ ）
A. 60 匝
B. 120 匝
C. 240 匝
D. 360 匝

12、在一个差分放大电路中，两输入端的信号分别为 u i1 = 10mV，u i2 = 6mV，差模增益 A d = 50，共模抑制比 K CMR = 1000。请问输出电压 u o 约为多少？（ ）
A. 200mV B. 220mV C. 400mV D. 440mV

13、在一个风力发电场中，风力发电机将风能转化为电能。当风速变化时，风力发电机的输出功率也会随之变化。为了稳定风力发电机的输出功率，可以采用以下哪种技术？（ ）
A. 储能技术
B. 变频技术
C. 无功补偿技术
D. 谐波治理技术

14、某电气控制系统用于控制一个污水处理厂的设备，其中有一个液位传感器用于检测水池液位。若液位传感器的安装位置不当，低于实际液位，会导致系统出现什么问题？（ ）
A. 水池无法充满
B. 水泵空转
C. 污水溢出
D. 设备停机

15、在一个电气控制系统中，需要实现对电机的软启动控制。以下哪种设备可以用于电机的软启动控制？（ ）
A. 自耦变压器
B. 软启动器
C. 变频器
D. 以上都是

16、数字电路中的比较器可以比较两个输入信号的大小。对于一个 4 位比较器，当两个输入均为 1010 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

17、在一个电气设备的控制系统中，需要对多个输入信号进行逻辑处理。可以使用逻辑门电路，如与门、或门、非门等，来实现这些逻辑功能。逻辑门电路的输入和输出只有高电平和低电平两种状态。以下关于逻辑门电路的描述，正确的是（ ）
A. 与门的输出只有在所有输入都为高电平时才为高电平
B. 或门的输出只要有一个输入为高电平就为高电平
C. 非门的输出与输入总是相反
D. 以上都是

18、在一个数字电子电路中，需要实现数据的锁存和传输。以下哪种集成电路可以实现这一功能？（ ）
A. 锁存器
B. 寄存器
C. 计数器
D. 译码器

19、在电动力学中，一个点电荷 q 位于一个无限大的导体平面附近。则导体平面上感应电荷产生的电场在电荷所在位置的电场强度大小为：（ ）
A. q / (4πε0r^2)
B. -q / (4πε0r^2)
C. q / (2πε0r^2)
D. -q / (2πε0r^2)

20、在一个电子设备的电源电路中，需要防止过压和过流。以下哪种电子元件可以用于防止过压和过流？（ ）
A. 压敏电阻
B. 保险丝
C. 二极管
D. 三极管

21、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

22、在一个数字信号处理系统中，需要对数字信号进行采样和量化。以下哪种采样方式可以避免混叠现象？（ ）
A. 过采样
B. 欠采样
C. 随机采样
D. 等间隔采样

23、有一个复杂的电力网络，包含多个电源和负载，其中有一个节点的注入电流之和为 5A，流出电流之和为 3A。根据基尔霍夫电流定律，该节点与外部电路相连的支路中，电流的大小和方向应为（ ）
A. 2A，流入节点
B. 2A，流出节点
C. 8A，流入节点
D. 8A，流出节点

24、在一个电子电路的设计中，需要考虑电路的抗干扰能力。以下哪个措施可以有效地提高电路的抗干扰能力？（ ）
A. 使用屏蔽线
B. 增加滤波电容
C. 合理布局电路
D. 以上都是

25、某电气控制系统中，有一个由多个行程开关组成的位置控制电路。其中一个行程开关的触点粘连，无法正常断开，会对设备的运行产生什么影响？（ ）
A. 设备超程运行
B. 设备停止运行
C. 设备运行速度改变
D. 设备运行方向改变

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电力系统中的串联补偿装置的作用包括（ ）
A. 提高输电线路的输送能力
B. 改善系统的稳定性
C. 调整线路的电压分布
D. 降低线路损耗

2、在研究电磁场的能量和动量时，以下哪些结论是正确的（ ）
A. 电磁场具有能量和动量 B. 能量和动量守恒 C. 与电磁波的传播有关 D. 与电荷和电流无关

3、在无线通信电子电路中，以下哪些模块是常见的？（ ）
A. 射频前端
B. 混频器
C. 本振
D. 功率放大器

4、电气控制线路中，按钮的颜色通常有哪些含义？
A. 红色表示停止
B. 绿色表示启动
C. 黄色表示故障
D. 蓝色表示复位

5、以下关于电磁波的角动量，表述恰当的有（ ）
A. 具有自旋角动量和轨道角动量 B. 与偏振有关 C. 可以传递给物质 D. 对电磁波的传播没有影响

6、以下哪些是电气控制系统中的执行机构？
A. 气缸
B. 液压缸
C. 直线电机
D. 丝杠螺母副

7、在模拟电路的仿真中，以下哪些软件是常用的？（ ）
A. Multisim B. PSPICE C. MATLAB D. PROTEUS

8、以下关于计数器的描述，正确的是（ ）
A. 可以实现对脉冲的计数功能
B. 有同步计数器和异步计数器之分
C. 计数的进制可以是二进制、十进制等
D. 可以通过反馈清零或置数实现特定的计数范围

9、在电力系统的电压调整中，以下哪些设备可以用于调节电压？（ ）
A. 变压器分接头
B. 无功补偿装置
C. 发电机励磁系统
D. 有载调压变压器

10、以下哪些是电气控制系统中的指示电器？
A. 信号灯
B. 数字显示器
C. 电压表
D. 电流表

三、简答题（本大题共5个小题，共25分)
1、（本题5分）设计一个能检测输入序列中连续出现三个“1”的电路。

2、（本题5分）分析数字电路中如何提高系统的工作速度。

3、（本题5分）说明电气控制中如何进行电气系统的升级和改造。

4、（本题5分）说明消除数字电路中毛刺现象的方法。

5、（本题5分）分析图中所示的加法器电路，讨论其性能特点。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某工厂的电气设备在运行过程中频繁出现故障，导致生产中断。请分析可能的原因，并提出相应的解决方案。考虑设备老化、过载运行、维护不当等因素，结合工厂的实际生产情况进行分析。

2、（本题10分）某智能建筑的能源管理系统显示能耗数据异常，与实际使用情况不符。请分析可能导致能耗数据误差的原因，如传感器故障、计量装置不准确、数据传输错误、系统算法问题等，并说明如何对能源管理系统进行校准和优化，以实现准确的能耗监测和节能控制。

3、（本题10分）一个新能源发电站的电气设备的远程维护有哪些技术手段？请分析这些技术手段，并提出具体的远程维护方案。
