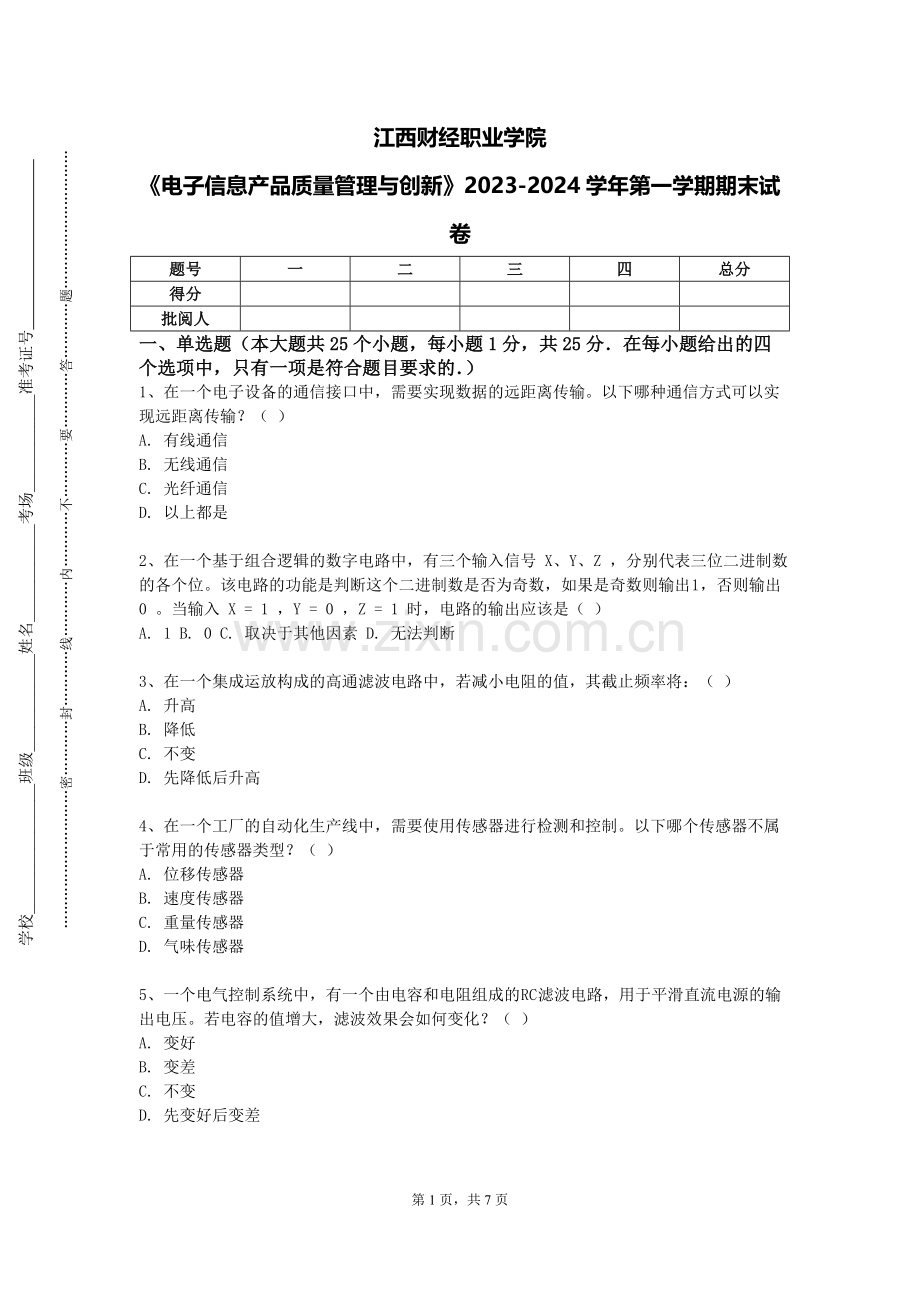

江西财经职业学院
《电子信息产品质量管理与创新》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电子设备的通信接口中，需要实现数据的远距离传输。以下哪种通信方式可以实现远距离传输？（ ）
A. 有线通信
B. 无线通信
C. 光纤通信
D. 以上都是

2、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z ，分别代表三位二进制数的各个位。该电路的功能是判断这个二进制数是否为奇数，如果是奇数则输出 1 ，否则输出 0 。当输入 X = 1 ，Y = 0 ，Z = 1 时，电路的输出应该是（ ）
A. 1 B. 0 C. 取决于其他因素 D. 无法判断

3、在一个集成运放构成的高通滤波电路中，若减小电阻的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先降低后升高

4、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）
A. 位移传感器
B. 速度传感器
C. 重量传感器
D. 气味传感器

5、一个电气控制系统中，有一个由电容和电阻组成的 RC 滤波电路，用于平滑直流电源的输出电压。若电容的值增大，滤波效果会如何变化？（ ）
A. 变好
B. 变差
C. 不变
D. 先变好后变差

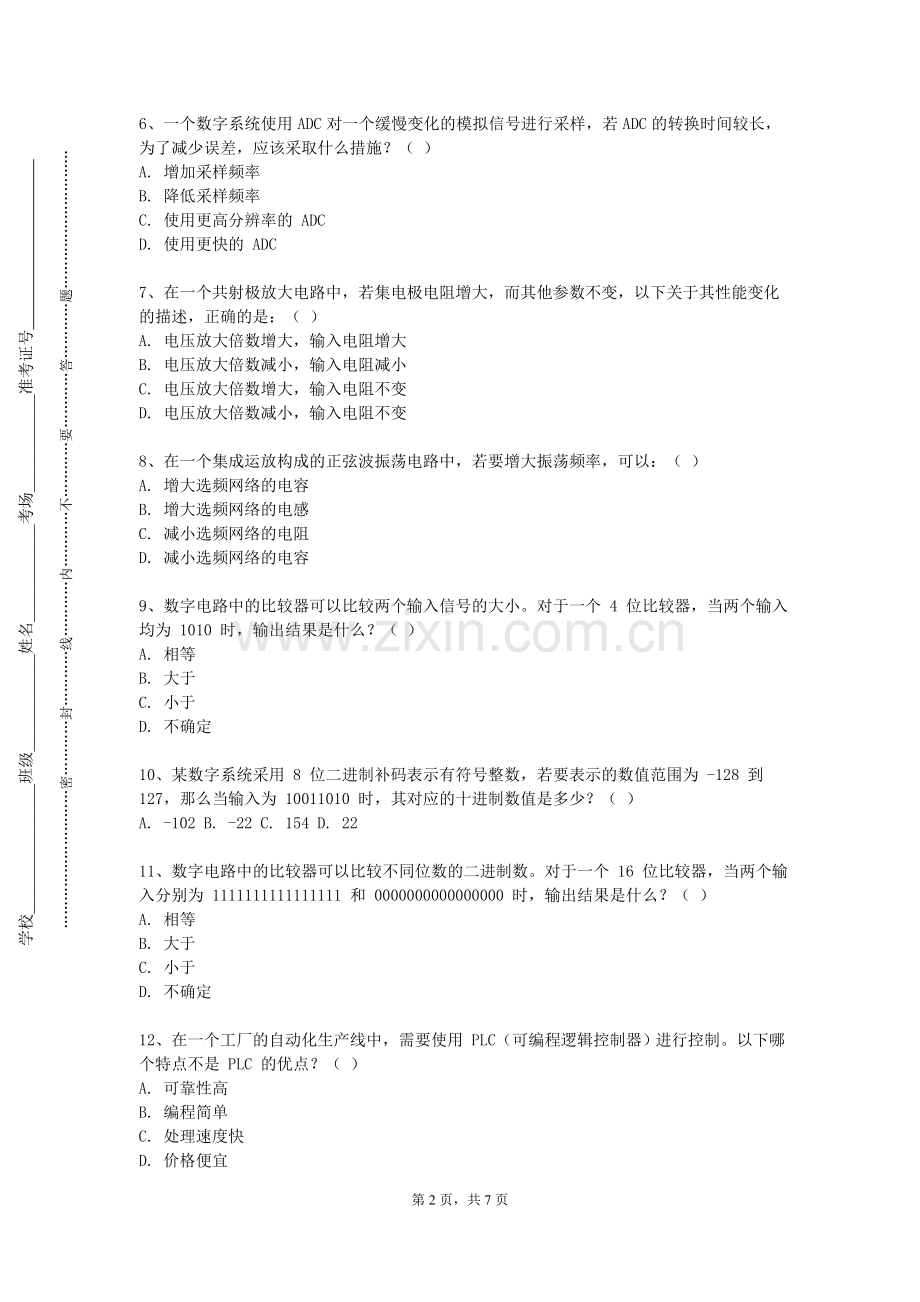

6、一个数字系统使用 ADC 对一个缓慢变化的模拟信号进行采样，若 ADC 的转换时间较长，为了减少误差，应该采取什么措施？（ ）
A. 增加采样频率
B. 降低采样频率
C. 使用更高分辨率的 ADC
D. 使用更快的 ADC

7、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

8、在一个集成运放构成的正弦波振荡电路中，若要增大振荡频率，可以：（ ）
A. 增大选频网络的电容
B. 增大选频网络的电感
C. 减小选频网络的电阻
D. 减小选频网络的电容

9、数字电路中的比较器可以比较两个输入信号的大小。对于一个 4 位比较器，当两个输入均为 1010 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

10、某数字系统采用 8 位二进制补码表示有符号整数，若要表示的数值范围为 -128 到 127，那么当输入为 10011010 时，其对应的十进制数值是多少？（ ）
A. -102 B. -22 C. 154 D. 22

11、数字电路中的比较器可以比较不同位数的二进制数。对于一个 16 位比较器，当两个输入分别为 1111111111111111 和 0000000000000000 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

12、在一个工厂的自动化生产线中，需要使用 PLC（可编程逻辑控制器）进行控制。以下哪个特点不是 PLC 的优点？（ ）
A. 可靠性高
B. 编程简单
C. 处理速度快
D. 价格便宜

13、某电气控制系统用于控制一台数控机床，机床的 X 轴和 Y 轴由两个伺服电机驱动。在加工过程中，X 轴的定位精度突然下降，可能的原因是？（ ）
A. 电机故障
B. 编码器故障
C. 机械传动部件松动
D. 以上都有可能

14、一个数字系统使用 8 - 3 线优先编码器对 8 个输入信号进行编码，若输入信号 I7 为有效低电平，其他输入为高电平，那么输出的编码是多少？（ ）
A. 111 B. 000 C. 110 D. 011

15、一个单相桥式整流电容滤波电路，输入交流电压的有效值为 10V，负载电阻为 1kΩ，电容为 100μF。请问输出电压的平均值约为多少？（ ）
A. 9V B. 10V C. 12V D. 14V

16、在一个数字电子电路中，需要对计数器进行设计。以下哪种计数器具有可预置数的功能？（ ）
A. 同步计数器
B. 异步计数器
C. 可逆计数器
D. 十进制计数器

17、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

18、数字电路中的译码器可以将二进制代码转换为特定的输出信号。对于一个 4 线 -16 线译码器，当输入代码为 1010 时，会有几个输出为高电平？（ ）
A. 0 个
B. 1 个
C. 2 个
D. 16 个

19、在一个集成运放构成的滞回比较器中，当输入电压从较小值逐渐增大到超过上门限电压时，输出电压将：（ ）
A. 从高电平跳变为低电平
B. 从低电平跳变为高电平
C. 保持高电平不变
D. 保持低电平不变

20、在一个电子设备的显示屏幕上，需要显示清晰的图像。以下哪个因素对图像清晰度影响最大？（ ）
A. 显示屏的分辨率
B. 显示屏的对比度
C. 显示屏的亮度
D. 显示屏的色彩饱和度

21、在一个 RC 串联电路中，若输入为方波信号，经过足够长的时间后，输出信号将趋近于：（ ）
A. 方波
B. 三角波
C. 正弦波
D. 直流信号

22、在一个数字电路中，使用了全加器来实现两个 4 位二进制数的加法。当其中一个加数从 0111 变为 1000 ，另一个加数不变，且低位有进位输入 1 ，那么和的变化最有可能是（ ）
A. 增加 7 B. 减少 7 C. 增加 8 D. 减少 8

23、在一个数字电子电路中，需要实现逻辑门的功能。以下哪种逻辑门可以实现“与非”逻辑功能？（ ）
A. 与门
B. 或门
C. 非门
D. 与非门

24、数字电路中的计数器可以实现不同进制的计数。对于一个模 6 的计数器，需要几个触发器来实现？（ ）
A. 2 个
B. 3 个
C. 4 个
D. 5 个

25、数字电路中的数据选择器可以根据输入的控制信号选择不同的输入数据进行输出。对于一个 4 选 1 数据选择器，当控制信号为 11 时，会选择哪个输入数据进行输出？（ ）
A. 第一个输入数据
B. 第二个输入数据
C. 第三个输入数据
D. 第四个输入数据

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、数字电路中的状态机可以分为（ ）
A. 米利型状态机
B. 摩尔型状态机
C. 同步状态机
D. 异步状态机

2、在数字电路中，提高系统时钟频率可能带来的影响有（ ）
A. 增加数据处理速度
B. 对电路的稳定性要求更高
C. 可能导致功耗增加
D. 对布线和布局的要求更严格

3、在模拟集成电路的设计中，以下哪些工艺技术是常用的？（ ）
A. CMOS 工艺 B. Bipolar 工艺 C. BiCMOS 工艺 D. GaAs 工艺

4、对于数字系统中的加密算法，以下哪些是常见的？（ ）
A. AES B. RSA C. DES D. MD5

5、在电力系统的运行管理中，需要进行的工作有（ ）
A. 负荷预测
B. 检修计划安排
C. 经济调度
D. 安全分析

6、以下关于电磁波的量子特性，表述准确的有（ ）
A. 电磁波具有粒子性 B. 能量以光子形式存在 C. 解释了光电效应 D. 与经典电动力学矛盾
试题 正确的有（ ）
A. 存在截止频率 B. 模式多样 C. 传播特性与波导尺寸有关 D. 能量不会损耗

7、对于锁存器和触发器，以下哪些特点是正确的？（ ）
A. 锁存器是电平触发
B. 触发器是边沿触发
C. 锁存器比触发器速度快
D. 触发器比锁存器抗干扰能力强

8、交流电动机的调速系统中，闭环控制相对于开环控制的优点有哪些？
A. 精度高
B. 动态性能好
C. 抗干扰能力强
D. 调试简单

9、在数字电路的设计流程中，包括（ ）
A. 需求分析
B. 方案设计
C. 电路实现
D. 测试和验证

10、在电力系统的稳定性分析中，需要考虑以下哪些方面？（ ）
A. 功角稳定性
B. 电压稳定性
C. 频率稳定性
D. 暂态稳定性

三、简答题（本大题共5个小题，共25分)
1、（本题5分）根据给定的逻辑表达式，画出其对应的逻辑电路图。

2、（本题5分）计算一个乙类互补对称功率放大电路在给定电源电压和负载电阻下的最大输出功率。

3、（本题5分）分析数字电路中如何实现有限状态机，并举例说明其应用。

4、（本题5分）推导在均匀外电场中电介质的极化强度与电场的关系。

5、（本题5分）设计一个能将 8421BCD 码转换为余 3 码的电路。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某工厂的自动化生产线在更换新的原材料后，产品质量出现波动，经分析，发现是原材料的物理特性变化导致电气设备的参数需要重新调整。请深入研究原材料特性与电气设备参数之间的关系，提出合理的参数调整方案以及预防类似质量问题的措施。

2、（本题10分）某电力系统的智能电表的应用带来了新的挑战。请分析智能电表在电力系统中的应用场景和可能面临的问题，如数据安全、通信故障、计量误差等，并提出解决方案。

3、（本题10分）在一个风力发电场的监控系统中，数据传输经常出现延迟和丢失的现象，影响了对风机运行状态的实时监测和控制。请分析可能导致数据传输问题的原因，如通信协议不兼容、信号干扰、网络带宽不足等，并提出相应的解决办法，包括优化通信协议、采取抗干扰措施、增加网络带宽等。
