ASME第九卷焊接和钎焊评定标准.pptx

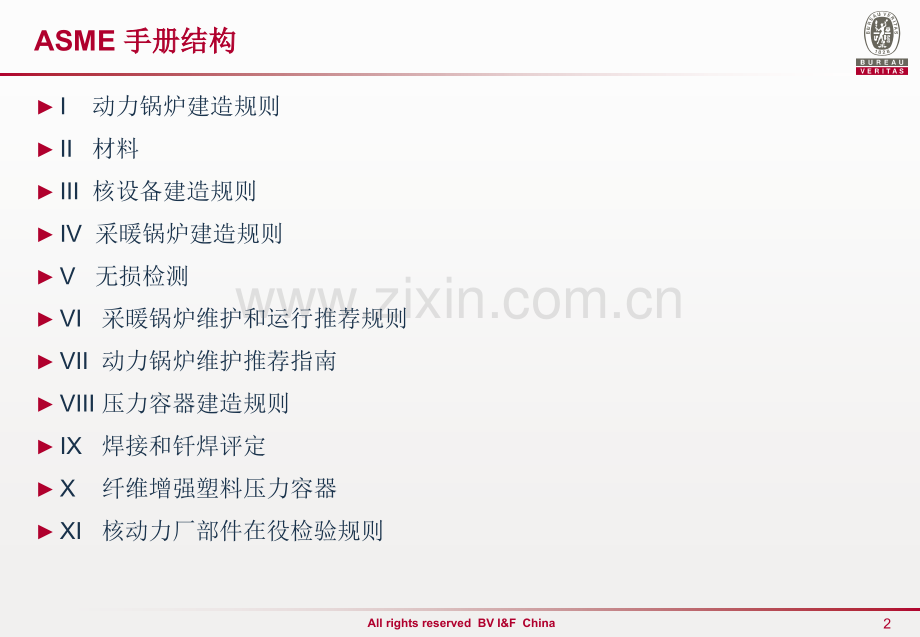

ASME 第九卷 朱朱 世世 廷廷2 All rights reserved BV I&F China ASME 手册结构手册结构I 动力锅炉建造规则II 材料III 核设备建造规则IV 采暖锅炉建造规则V 无损检测VI 采暖锅炉维护和运行推荐规则VII 动力锅炉维护推荐指南VIII 压力容器建造规则IX 焊接和钎焊评定X 纤维增强塑料压力容器XI 核动力厂部件在役检验规则3 All rights reserved BV I&F China ASME 第九卷结构第九卷结构QW篇-焊接评定QB篇-钎焊评定QW 1 总则 2 焊接工艺评定 3 焊工技能评定 4 焊接资料4 All rights reserved BV I&F China 总则总则-焊接位置焊接位置 1 坡口焊缝的焊接位置 1.1 板材 5 All rights reserved BV I&F China 总则总则-焊接位置焊接位置1.2 管材6 All rights reserved BV I&F China 总则总则-焊接位置焊接位置2 角焊缝焊接位置2.1 板材 7 All rights reserved BV I&F China 总则总则-焊接位置焊接位置2.2 管材角焊缝管材角焊缝 8 All rights reserved BV I&F China 焊工技能评定焊工技能评定技能评定的重要变素SMAW9 All rights reserved BV I&F China 焊工技能评定焊工技能评定技能评定的重要变素GMAW10 All rights reserved BV I&F China 焊工技能评定焊工技能评定试件尺寸1 坡口焊试件尺寸要求 以能提供足够的试样为准。参考尺寸：板125mm宽x300mm长（x2）管150mm长（x2）2 角焊缝试件尺寸要求 板材角焊缝11 All rights reserved BV I&F China 焊工技能评定焊工技能评定管材角焊缝12 All rights reserved BV I&F China 焊工技能评定焊工技能评定检验和试验方法-坡口焊缝1 外观检验 合格准则:QW 194 焊缝金属与母材全焊透和全熔合 2 弯曲试验 1)焊缝和HAZ在受弯范围内;2)不得有超过3.2mm的开口缺陷 3 射线检测 QW 191 合格准则:不得有超过右侧规定极限的指示 13 All rights reserved BV I&F China 焊工技能评定焊工技能评定射线代替弯曲试验时几点注意:1 试件的最小检验长度应为6in(152mm);2 对小直径管,最多不超过4个试件;3 GMAW-S不适用RT代替 4 P-No.21-25,P-No.51-53,P-No.61-62当采用下列焊接方法时,不适用RT代替 SMAW,SAW,GTAW(P-No.61-62),PAW,GMAW14 All rights reserved BV I&F China 焊工技能评定焊工技能评定检验类型-角焊缝 1 外观检验 母材与焊缝显示全熔合 2 宏观金相 3 断裂试验 1)断裂后,应无裂纹或根部未焊透 2)断裂面可见的气孔和夹渣总长度不超过10mm 15 All rights reserved BV I&F China 焊工技能评定焊工技能评定 1 试验类型-坡口焊缝 16 All rights reserved BV I&F China 焊工技能评定焊工技能评定纵向弯曲17 All rights reserved BV I&F China 焊工技能评定焊工技能评定直径覆盖范围18 All rights reserved BV I&F China 焊工技能评定焊工技能评定角焊缝试验及覆盖范围19 All rights reserved BV I&F China 焊工技能评定焊工技能评定坡口焊缝评定角焊缝20 All rights reserved BV I&F China 焊工技能评定焊工技能评定焊接位置覆盖范围-板-坡口焊21 All rights reserved BV I&F China 焊工技能评定焊工技能评定焊接位置覆盖范围-管 坡口焊22 All rights reserved BV I&F China 焊工技能评定焊工技能评定焊接位置覆盖范围：管-角焊缝23 All rights reserved BV I&F China 焊工技能评定焊工技能评定母材覆盖范围 评定用母材 覆盖范围 24 All rights reserved BV I&F China 焊工技能评定焊工技能评定F-No.25 All rights reserved BV I&F China 焊工技能评定焊工技能评定取样顺序26 All rights reserved BV I&F China 焊工技能评定焊工技能评定练习：编写下列两项焊工证书 1 SMAW,材料ASME SA 516 GR70,焊条E7018,3G位置,双面焊,DCEP 2 GTAW,材料GB/T 14976 00Cr17Ni14Mo2,直径D57,壁厚3.5mm;焊材AWS ER317L,DCEN,焊接位置6G,正面、背部氩气保护27 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定焊接试件1 坡口焊试件尺寸要求 以能提供足够的试样为准。参考尺寸：板150mm宽x350mm长（x2）管150mm长（x2）28 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定2 管材角焊缝29 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定3 板材角焊缝30 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定试件准备 母材可以是板材或管材。板材的焊接评定适用于管材；同样管材的焊接评定也适用于板材31 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定焊接位置 任一位置的工艺评定，可以覆盖其它各种位置。特殊情况除外：例如作为附加重要变素，从任一位置到上坡焊32 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定试验类型和数量 33 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定角焊缝34 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定以坡口焊缝评定角焊缝35 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定母材的覆盖范围36 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定A-No.37 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定焊接重要变素-GMAW 增加QW-410.64 38 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定焊接重要变素 QW-410.6439 All rights reserved BV I&F China 焊接工艺评定焊接工艺评定练习 SMAW,材料CA6NM,铸造板材,厚度40mm,焊条SFA 5.4 E410NiMo-16;Y形坡口,背部清根双面焊;预热温度大于100,层间温度小于200,焊后热处理590-620,10小时.针对上述评定编制一份WPS.
