专业技术基础培训试题--2含答案.doc

2003年潮州培训考核试题

姓名： 分数：

一． 填空题（每空1分，共30分）
1、排漂孔液压系统由一套液压站、一套液流阀组、一套动作控制阀组、两套油缸锁定阀组成。
2、启闭机安全装置有荷重装置、高度指示装置、机械行程开关等。
3、荷重装置作用是当启闭机工作负荷超过额定负荷时能自动切断电源，使启闭机停机运行。超载值限制在额定荷载的10%范围内。
4、机械行程开关，最重要行程保护元件之一，达到自动控制闸门上限和下限的限位，动作于切断启闭控制电路
5、当启闭机采用计算机控制方式时，主令开关1LK必须在空挡（0位） 二者选一都行 位置，否则控制电源无法投入。
6、飞来峡泄水闸有 15 个泄水闸门和 1 个排漂闸门。闸门启门顺序从中间8#孔开始开启，向左右两侧隔孔对称跳开操作 ,关门顺序与启门顺序相反，先关两侧，再隔孔依次关闭，最后关中间8#孔 。
7、电动机保护电路有 相间短路保护 、 零序保护 、过热保护、零电压和欠压保护。
8、根据人字门门扇结构的平面形状，可分为： 平面人字门 和 拱形人字门
9、右图底枢结构中编号所指部件的名称分别为：1、 上盖 2、 蘑菇头
3、 铜盖瓦 4、 润滑油管
5、 底座

10、船闸收费系统前后台数据通过 ODBC
连接。
11、飞来峡船闸上游最高通航水位为 24m 、下游最低通航水位为 9.51m
12、分散输水系统是将输水系统分散布置在 闸首 及 闸室 内。因而也称为长廊道输水系统。
13、船闸维护检修从检修性质上可分为诊断检修（状态检修）和定期预防性检修（计划性检修）

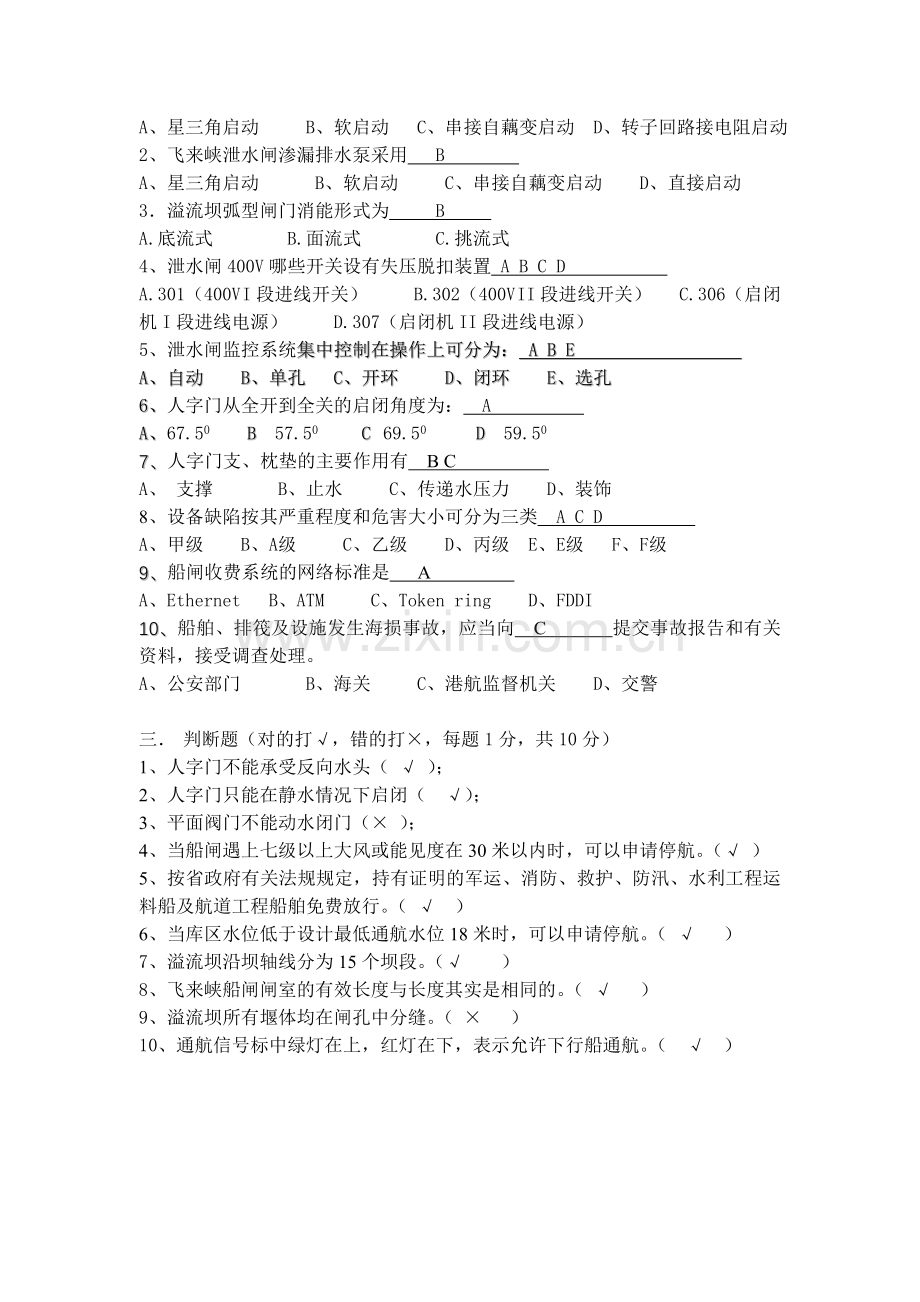

二． 不定项选择题（每题1分，共10分）
1、飞来峡启闭机电机启动采用 D 启动方法。
A、星三角启动 B、软启动 C、串接自藕变启动 D、转子回路接电阻启动
2、飞来峡泄水闸渗漏排水泵采用 B
A、星三角启动 B、软启动 C、串接自藕变启动 D、直接启动
3．溢流坝弧型闸门消能形式为 B
A.底流式 B.面流式 C.挑流式
4、泄水闸400V哪些开关设有失压脱扣装置 A B C D
A.301（400V I段进线开关） B.302（400V II段进线开关） C.306（启闭机I段进线电源） D.307（启闭机II段进线电源）
5、泄水闸监控系统集中控制在操作上可分为： A B E
A、自动 B、单孔 C、开环 D、闭环 E、选孔
6、人字门从全开到全关的启闭角度为： A
A、67.50 B 57.50 C 69.50 D 59.50
7、人字门支、枕垫的主要作用有 B C
A、 支撑 B、止水 C、传递水压力 D、装饰
8、设备缺陷按其严重程度和危害大小可分为三类 A C D
A、甲级 B、A级 C、乙级 D、丙级 E、E级 F、F级
9、船闸收费系统的网络标准是 A
A、Ethernet B、ATM C、Token ring D、FDDI
10、船舶、排筏及设施发生海损事故，应当向 C 提交事故报告和有关资料，接受调查处理。
A、公安部门 B、海关 C、港航监督机关 D、交警

三． 判断题（对的打√，错的打×，每题1分，共10分）
1、人字门不能承受反向水头（ √ ）；
2、人字门只能在静水情况下启闭（ √）；
3、平面阀门不能动水闭门（× ）；
4、当船闸遇上七级以上大风或能见度在30米以内时，可以申请停航。（√ ）
5、按省政府有关法规规定，持有证明的军运、消防、救护、防汛、水利工程运料船及航道工程船舶免费放行。（ √ ）
6、当库区水位低于设计最低通航水位18米时，可以申请停航。（ √ ）
7、溢流坝沿坝轴线分为15个坝段。（√ ）
8、飞来峡船闸闸室的有效长度与长度其实是相同的。（ √ ）
9、溢流坝所有堰体均在闸孔中分缝。（ × ）
10、通航信号标中绿灯在上，红灯在下，表示允许下行船通航。（ √ ）

四． 画图题（每题10分，共10分）
1．请画出泄水闸渗漏排水泵控制逻辑方框图。

五． 问答题（共40分）
1、 溢流坝启闭机制动器失灵，导致闸门下滑，如何处理？其故障原因？（10分）
处理：将闸门往关方向操作闸门至闸门全关位置。
原因：制动器闸瓦间隙过大
闸瓦的夹紧力过小
闸瓦磨损严重
制动轮表面有油、水、沙污染。
2、请回答飞来峡泄水闸门计算机监控系统被控对象主要有哪些？通信方式包括哪几种？请画出网络结构图。（10分）
答：被控对象主要有：15孔弧形工作闸门、1孔排漂闸门、两套渗漏排水系统、泄水闸闸门配电设备以及3#副坝闸门。
通讯方式有以下几种：
（1）集中控制层3台服务器与公用PLC组成以太网。
（2）公用PLC和15扇闸门PLC之间采用Genius工业网连接。
（3）泄水闸门PLC屏上操作面板和PLC之间通过RS422进行通讯。
（4）公用PLC屏上触摸屏操作面板和PLC之间通过RS422进行通讯。
（5）1#墩、中墩2台Micro PLC和公用PLC之间通过RS232进行通讯（中间加装调制解调器）。

3、 当什么条件满足时，船闸监控系统上位机显示人字门全关到位？（5分）
答：当全关位光电开关动作和人字门传感器信号全关到位时，上位机显示人字门全关到位。

4、 简述飞来峡船闸上行过闸的流程。（5分）
1、船闸上行过闸流程如下：
1) 船舶（队）从下游进入闸室；
2) 关闭下闸门；
3) 开启上游输水阀门，向闸室灌水；
4) 开启上闸门；
5) 船舶（队）由闸室驶向上游；
6) 关闭上游输水阀门。
5、列举船闸运行中的闭锁条件。（10分）
答：船闸运行中的闭锁条件有：
1、充水阀门关终时，泄水阀门才能开启；
2、泄水阀门关终时，充水阀门才能开启；
3、上闸首闸门关终时，泄水阀门才能开启；
4、下闸首闸门关终时，充水阀门才能开启；
5、阀门在设计时一般可以满足任何条件下关阀门；
6、当下闸首阀门开启时，上闸首人字门不能启动；
7、当上闸首阀门开启时，下闸首人字门不能启动；
8、当某一闸首的闸门离开关终位置时，另一闸首的启闭机不能有任何动作，主要是防止通闸、通阀。
