人教版九年级物理20.1磁现象磁场习题.doc

1、有两根大头针被磁铁一端吸起，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是

2、如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极） （ ）
A．磁针甲 B．磁针乙 C．磁针丙 D．磁针丁

3、根据下图中小磁针的指向，标出条形磁铁的磁极．

4、请在下面的磁感线上标出它们的箭头

5、一块条形磁铁旁放有小磁针A、B，静止时如图所示，在图中标出条形磁铁和小磁针B的N、S极。
6．用手拿住钢棒甲去靠近悬挂着的钢棒乙的一端，发现乙向甲靠拢，那么可以判定的是（ ） A．甲必有磁性 B．乙必有磁性
C．甲、乙都有磁性 D．甲、乙中至少有一根有磁性

7.如图，有条形磁铁甲和铁棒乙，甲与乙不能发生相互吸引的是（ ）

8、条形磁铁周围存在着磁场，在右图中能正确
表示所在点磁感线方向的小磁针是（ ）
A.小磁针A、B B.小磁针B、C
C、小磁针C、D D.小磁针A、D

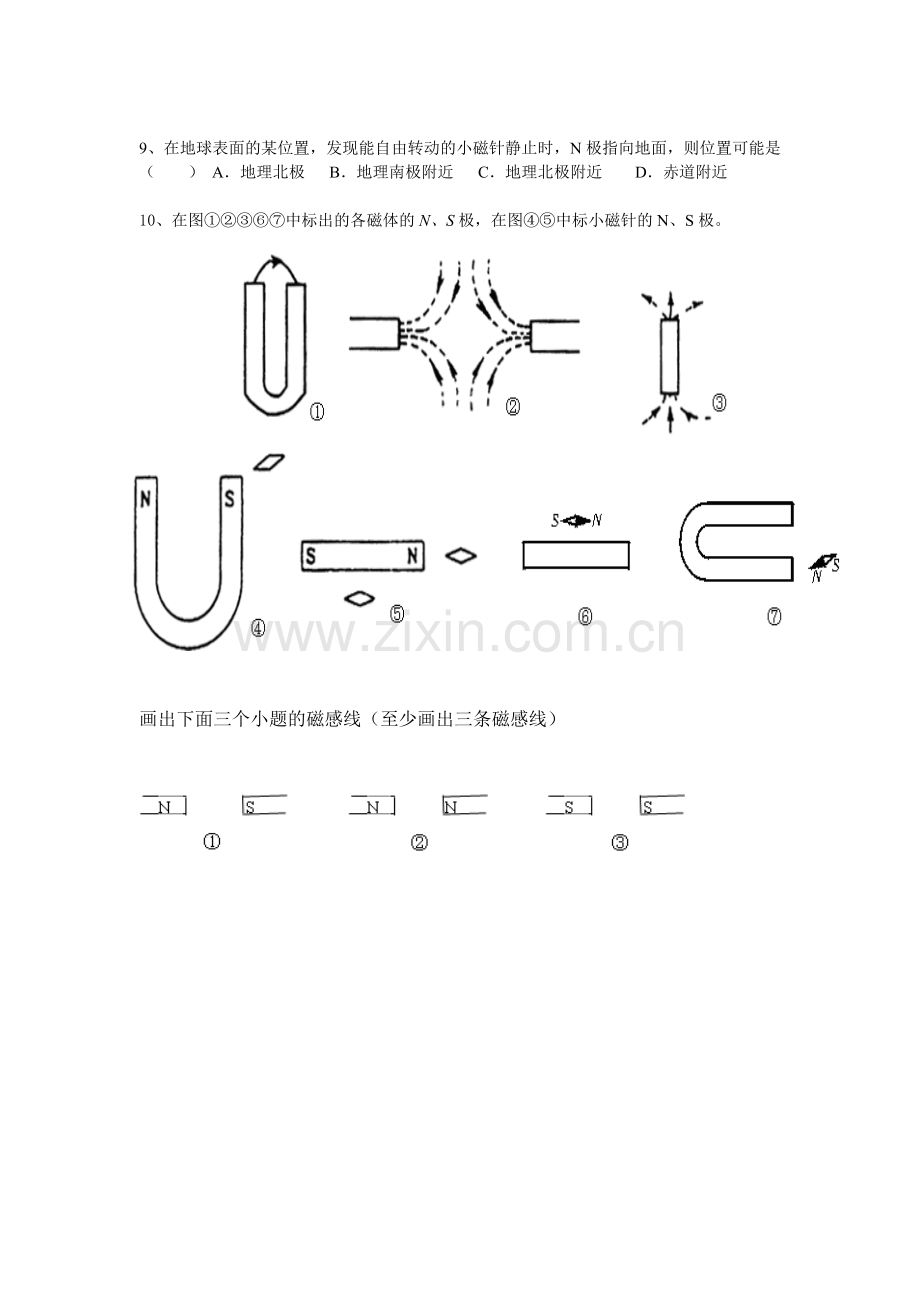

9、在地球表面的某位置，发现能自由转动的小磁针静止时，N极指向地面，则位置可能是（ ） A．地理北极 B．地理南极附近 C．地理北极附近 D．赤道附近

10、在图①②③⑥⑦中标出的各磁体的N、S极，在图④⑤中标小磁针的N、S极。

画出下面三个小题的磁感线（至少画出三条磁感线）
