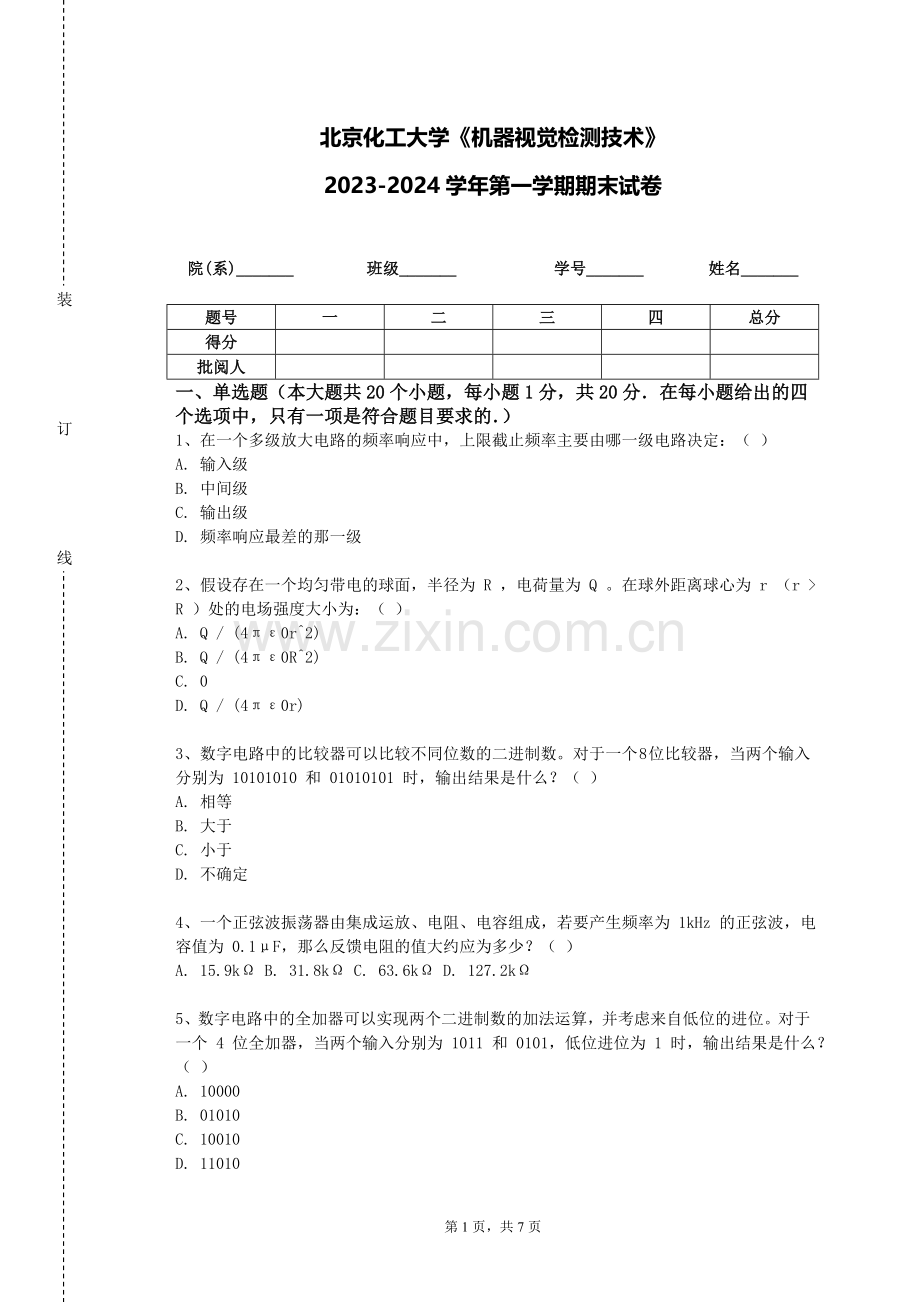

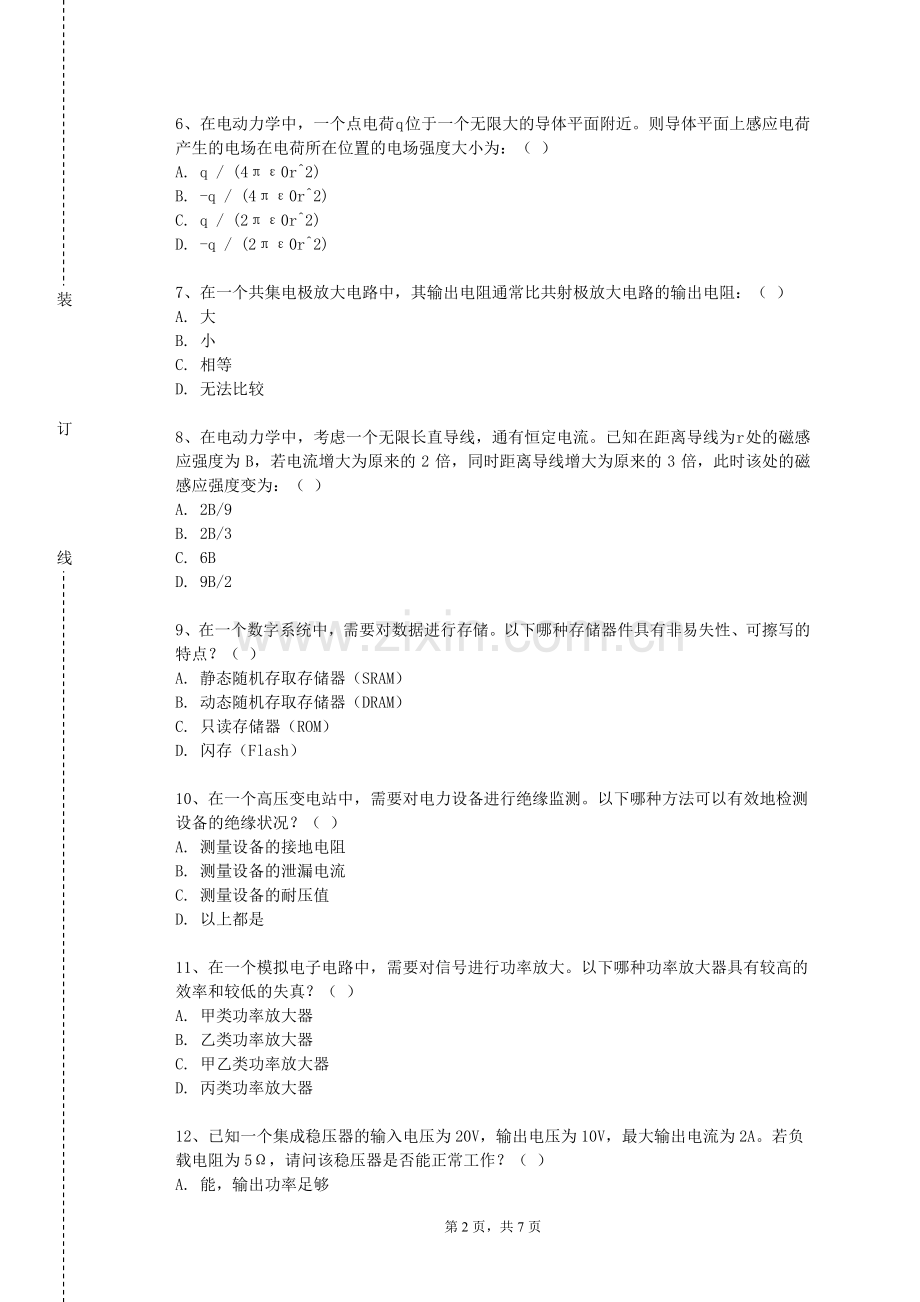

北京化工大学《机器视觉检测技术》2023-2024学年第一学期期末试卷.doc

装订线

北京化工大学《机器视觉检测技术》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个多级放大电路的频率响应中，上限截止频率主要由哪一级电路决定：（ ）
A. 输入级
B. 中间级
C. 输出级
D. 频率响应最差的那一级

2、假设存在一个均匀带电的球面，半径为 R ，电荷量为 Q 。在球外距离球心为 r （r > R ）处的电场强度大小为：（ ）
A. Q / (4πε0r^2)
B. Q / (4πε0R^2)
C. 0
D. Q / (4πε0r)

3、数字电路中的比较器可以比较不同位数的二进制数。对于一个 8 位比较器，当两个输入分别为 10101010 和 01010101 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

4、一个正弦波振荡器由集成运放、电阻、电容组成，若要产生频率为 1kHz 的正弦波，电容值为 0.1μF，那么反馈电阻的值大约应为多少？（ ）
A. 15.9kΩ B. 31.8kΩ C. 63.6kΩ D. 127.2kΩ

5、数字电路中的全加器可以实现两个二进制数的加法运算，并考虑来自低位的进位。对于一个 4 位全加器，当两个输入分别为 1011 和 0101，低位进位为 1 时，输出结果是什么？（ ）
A. 10000
B. 01010
C. 10010
D. 11010

6、在电动力学中，一个点电荷 q 位于一个无限大的导体平面附近。则导体平面上感应电荷产生的电场在电荷所在位置的电场强度大小为：（ ）
A. q / (4πε0r^2)
B. -q / (4πε0r^2)
C. q / (2πε0r^2)
D. -q / (2πε0r^2)

7、在一个共集电极放大电路中，其输出电阻通常比共射极放大电路的输出电阻：（ ）
A. 大
B. 小
C. 相等
D. 无法比较

8、在电动力学中，考虑一个无限长直导线，通有恒定电流。已知在距离导线为 r 处的磁感应强度为 B，若电流增大为原来的 2 倍，同时距离导线增大为原来的 3 倍，此时该处的磁感应强度变为：（ ）
A. 2B/9
B. 2B/3
C. 6B
D. 9B/2

9、在一个数字系统中，需要对数据进行存储。以下哪种存储器件具有非易失性、可擦写的特点？（ ）
A. 静态随机存取存储器（SRAM）
B. 动态随机存取存储器（DRAM）
C. 只读存储器（ROM）
D. 闪存（Flash）

10、在一个高压变电站中，需要对电力设备进行绝缘监测。以下哪种方法可以有效地检测设备的绝缘状况？（ ）
A. 测量设备的接地电阻
B. 测量设备的泄漏电流
C. 测量设备的耐压值
D. 以上都是

11、在一个模拟电子电路中，需要对信号进行功率放大。以下哪种功率放大器具有较高的效率和较低的失真？（ ）
A. 甲类功率放大器
B. 乙类功率放大器
C. 甲乙类功率放大器
D. 丙类功率放大器

12、已知一个集成稳压器的输入电压为20V，输出电压为10V，最大输出电流为2A。若负载电阻为5Ω，请问该稳压器是否能正常工作？（ ）
A. 能，输出功率足够
B. 能，输出电流未超过最大值
C. 不能，输出功率不足
D. 不能，输出电流超过最大值

13、在电动力学中，对于一个静电场，若已知其电势分布函数 φ(x, y, z) ，则电场强度可以通过以下哪个公式计算得到：（ ）
A. E = -∇φ
B. E = ∇φ
C. E = -∂φ/∂t
D. E = ∂φ/∂t

14、有一个数字电路用于将 8 位二进制数转换为格雷码。当输入的二进制数为 10101100 时，经过电路转换后的格雷码输出应该是（ ）
A. 11111000
B. 11101100
C. 10001000
D. 11001100

15、假设存在一个静电场，其电场线分布关于某一直线对称。则该直线上的电势分布特点是：（ ）
A. 线性变化
B. 均匀分布
C. 对称分布
D. 电势为零

16、一个理想运算放大器组成的反相比例放大电路，输入电阻为10kΩ，反馈电阻为100kΩ，输入电压为0.5V，那么其输出电压大约是多少？（ ）
A. -5V B. -10V C. 5V D. 10V

17、在一个工业自动化控制系统中，需要对电机的转速进行精确控制。以下哪种控制方式最适合用于这种场景？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

18、在一个自动化生产线上的电气控制系统中，需要对物料的位置进行精确检测。可以使用接近开关来实现这一功能。接近开关分为电感式、电容式、霍尔式等不同类型。以下关于接近开关选择的描述，错误的是（ ）
A. 电感式接近开关适用于检测金属物体
B. 电容式接近开关可以检测非金属物体
C. 霍尔式接近开关对磁场敏感
D. 接近开关的检测距离越远越好

19、在一个数字电子电路中，需要实现数据的锁存和传输。以下哪种集成电路可以实现这一功能？（ ）
A. 锁存器
B. 寄存器
C. 计数器
D. 译码器

20、对于一个差分放大电路，若两个输入信号大小相等、极性相同，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电动力学中，以下哪些情况会导致电磁辐射的增强（ ）
A. 同步辐射 B. 阵列天线 C. 谐振腔 D. 无序散射

2、电气控制线路中，热继电器的保护特性主要取决于哪些因素？
A. 发热元件的电阻值
B. 电流整定倍数
C. 环境温度
D. 安装方式

3、对于电动力学中的坡印廷矢量，以下理解正确的是（ ）
A. 表示电磁场的能流密度 B. 其方向为能量传播的方向 C. 大小与电场和磁场的乘积有关 D. 是一个常量

4、在电力系统的无功平衡中，无功电源的种类有（ ）
A. 同步发电机
B. 同步调相机
C. 并联电容器
D. 静止无功发生器

5、在电力系统的电能计量中，常用的计量方式有（ ）
A. 高供高计
B. 高供低计
C. 低供低计
D. 低供高计

6、对于电子系统中的显示技术，以下哪些类型是常见的？（ ）
A. 液晶显示（LCD）
B. 发光二极管显示（LED）
C. 有机发光二极管显示（OLED）
D. 电子纸显示（EPD）

7、以下哪些是电气控制系统设计的主要内容？
A. 确定控制方案
B. 选择电气元件
C. 绘制电气原理图
D. 编写控制程序

8、电力电缆的敷设方式有（ ）
A. 直埋敷设
B. 电缆桥架敷设
C. 架空敷设
D. 穿管敷设

9、以下关于电力系统短路故障的描述，正确的是（ ）
A. 短路故障会产生很大的短路电流
B. 短路故障可能导致电力设备损坏
C. 三相短路是最严重的短路类型
D. 短路故障会引起电网电压下降

10、在放大器的频率特性测量中，以下哪些方法可以使用？（ ）
A. 点频法 B. 扫频法 C. 白噪声法 D. 正弦波法

11、以下关于静电场中的导体，说法准确的有（ ）
A. 导体内电场为零 B. 导体表面是等势面 C. 电荷分布在导体表面 D. 导体内部有净电荷

12、在数字电路的可靠性设计中，以下哪些措施是有效的？（ ）
A. 采用容错技术 B. 进行热设计 C. 增加滤波电容 D. 提高布线的抗干扰能力

13、在电气设备的布线中，应遵循哪些原则？
A. 横平竖直
B. 整齐美观
C. 强弱电分开
D. 尽量减少交叉

14、在数字电路设计中，为了提高电路的可靠性，可以采取的措施有（ ）
A. 增加冗余设计
B. 采用纠错编码技术
C. 进行严格的测试和筛选
D. 优化电路布局和布线

15、对于数字系统的可靠性评估，以下哪些指标是常用的？（ ）
A. 故障间隔时间 B. 平均故障修复时间 C. 可靠度 D. 失效率

三、简答题（本大题共6个小题，共30分)
1、（本题5分）分析共发射极放大器的静态工作点设置对放大器性能的影响。

2、（本题5分）描述在数字系统中如何进行数据的频率合成电路设计。

3、（本题5分）推导LC并联谐振回路的谐振频率和品质因数的计算公式。

4、（本题5分）研究集成稳压器在不同负载和输入电压变化时的输出稳定性。

5、（本题5分）解释在数字系统中如何进行数据的流水线处理。

6、（本题5分）阐述反馈对放大器性能的影响，包括正反馈和负反馈的作用。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）一个城市的智能电网建设中，遇到了储能技术应用的问题。分析可能的原因，并提出解决方案以推动储能技术在智能电网中的应用。

2、（本题10分）一个风力发电场的监控系统需要实时采集和分析大量的数据，以实现对风机运行状态的监测和故障预警。请分析监控系统的数据采集和处理技术，如传感器数据融合、数据分析算法等，并讨论如何提高故障预警的准确性和及时性。

第7页，共7页
