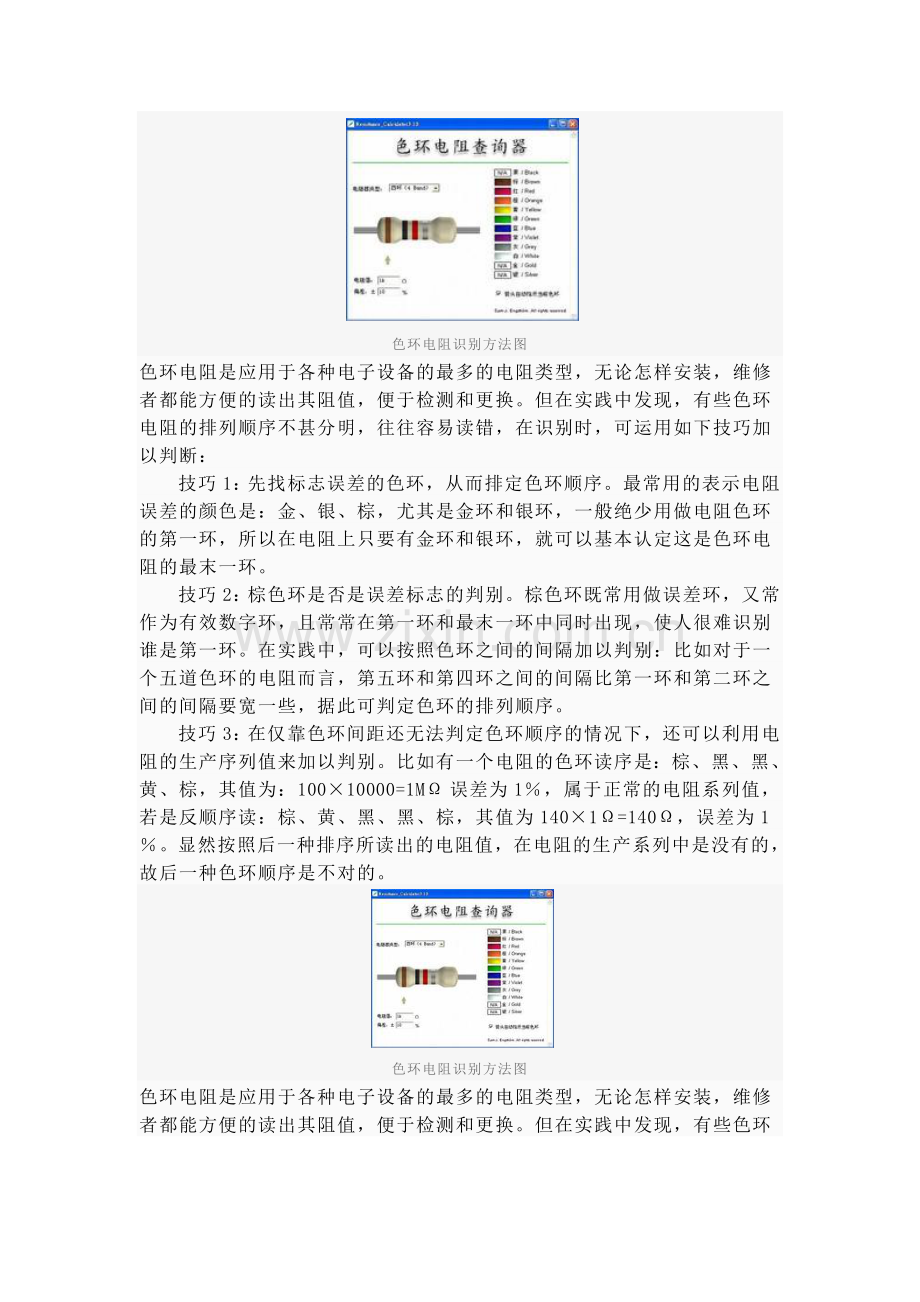

色环电阻识别方法图
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：
　　技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
　　技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
　　技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

色环电阻识别方法图
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：
　　技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
　　技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
　　技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
四色环电阻：
第一色环是十位数，第二色环是个位数，
第三色环是应乘颜色次幂颜色次，第四色环是误差率

五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为 220×10^1=2.2K 误差为±5%
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次幂颜色次，
第五色环是误差率。
