MAPINFO中利用GridMaker工具创建栅格图层
在工作中需要使用栅格地图，以往都是由研发人员来创建，今天偶然发现Mapinfo中有GridMaker这样一个工具，结合网络搜索自己试了一下，居然做成功了，这里把步骤记录下来，方便以后查看。

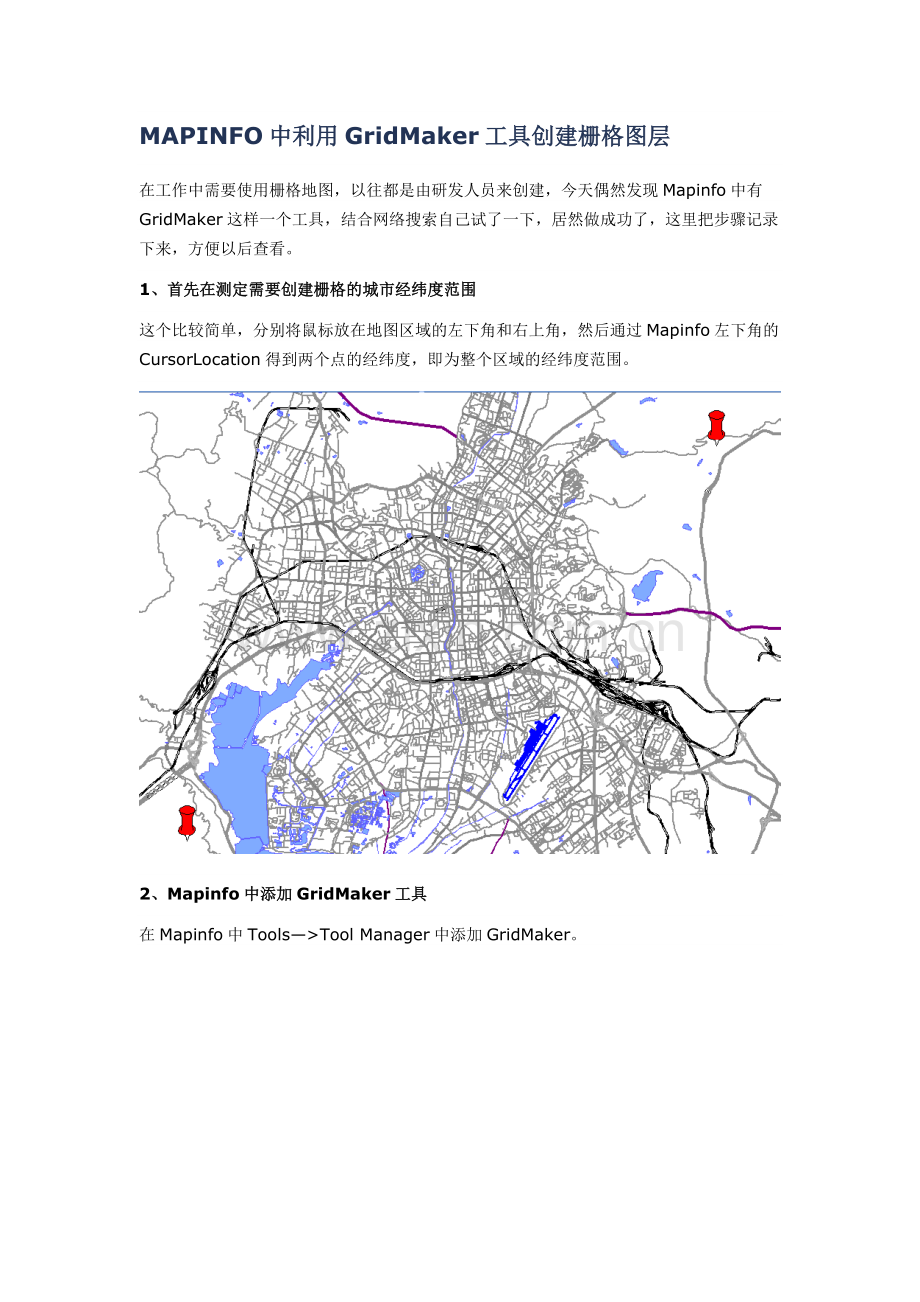

1、首先在测定需要创建栅格的城市经纬度范围
这个比较简单，分别将鼠标放在地图区域的左下角和右上角，然后通过Mapinfo左下角的CursorLocation得到两个点的经纬度，即为整个区域的经纬度范围。

2、Mapinfo中添加GridMaker工具

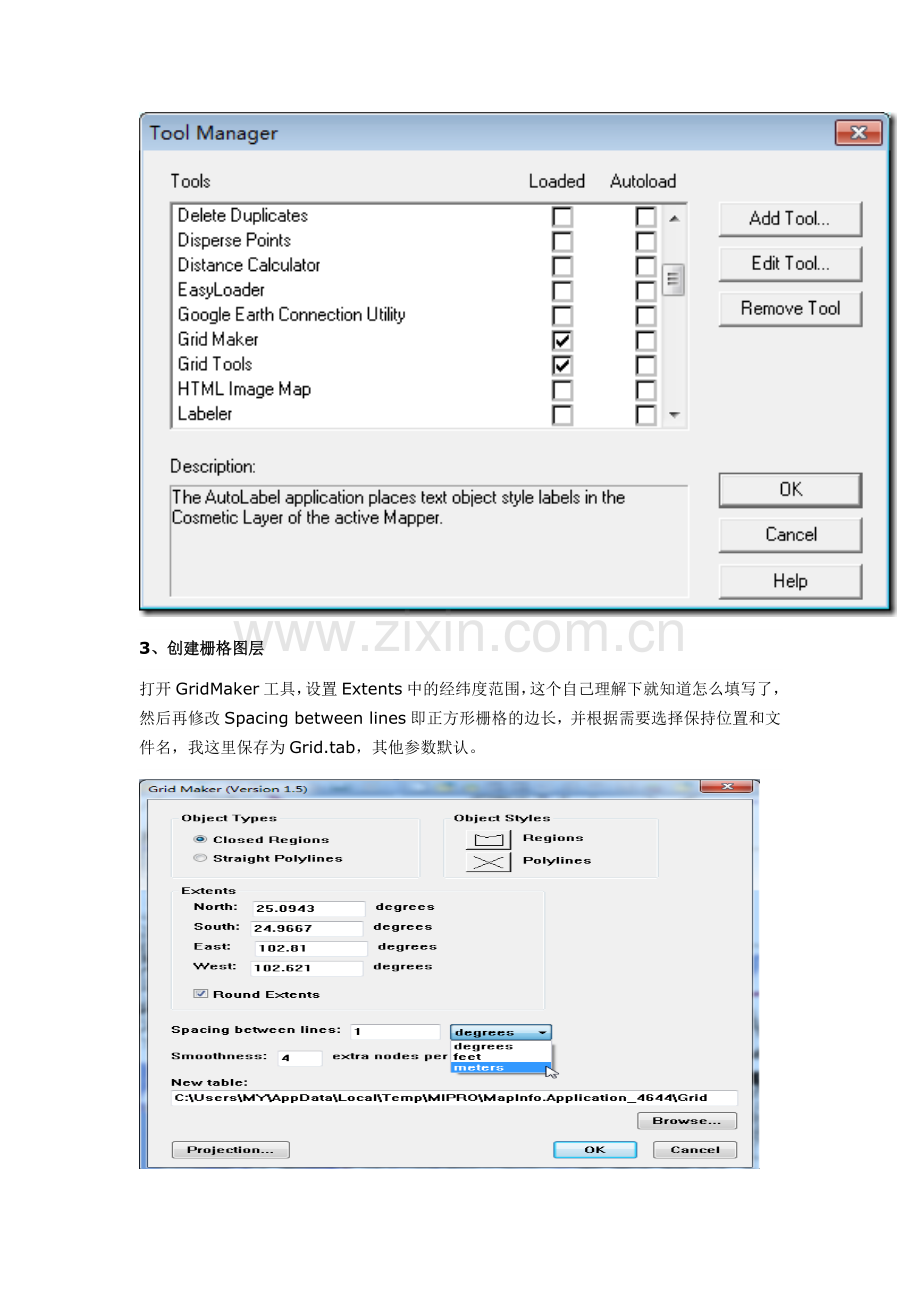

在Mapinfo中Tools—>Tool Manager中添加GridMaker。

3、创建栅格图层
打开GridMaker工具，设置Extents中的经纬度范围，这个自己理解下就知道怎么填写了，然后再修改Spacing between lines即正方形栅格的边长，并根据需要选择保持位置和文件名，我这里保存为Grid.tab，其他参数默认。

创建完成后的效果：

看起来有点密集，放大后加上标注的效果：

到这一步，栅格创建已经基本完成了，但是目前栅格图层是没有经纬度的，我们在应用栅格图层的时候经纬度还是很有必要的，所以下一步加上经纬度。
4、提取栅格经纬度信息
在Table—>Maintenance—>Table Structure中，选择新创建的栅格表。添加两个字段，longitude/latitude，Type为Float。

打开Option—>MapBasic窗口，输入下面的命令，然后Enter。
update Grid set longitude=centroidx(obj),latitude=centroidy(obj)
很快就完成了，之后再看栅格图层的字段，已经添加上了经纬度。
我自己验证了一下，添加的经纬度是栅格中心点的经纬度，至此，创建栅格图层终于全部完成
