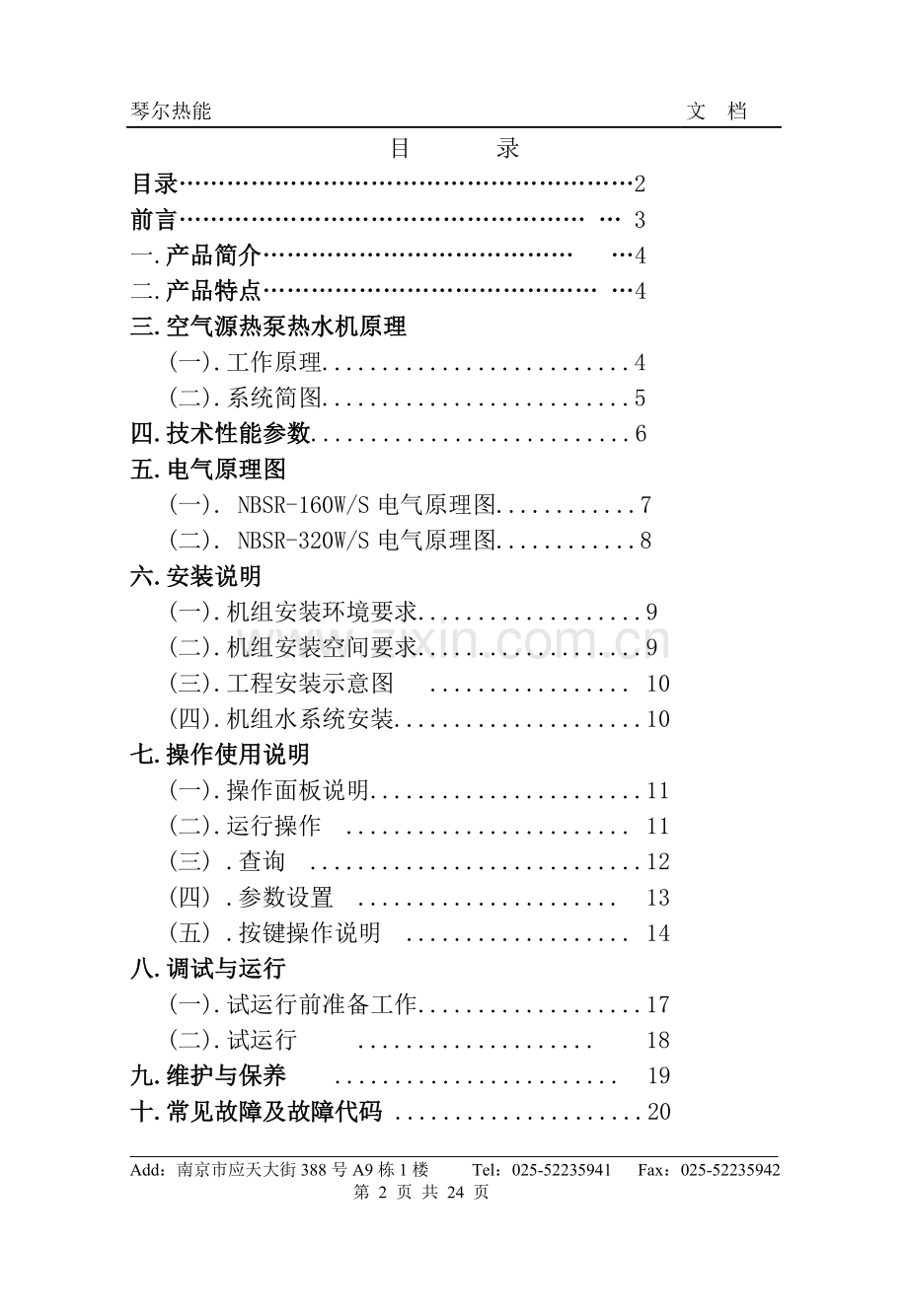

琴尔热能文档循环式空气源热泵热水机南京琴尔热能设备有限公司目录目录…………………………………………………2 前言…………………………………………… … 3 一.产品简介………………………………… …4 二.产品特点…………………………………… …4 三.空气源热泵热水机原理 (一).工作原理..........................4 (二).系统简图..........................5 四.技术性能参数...........................6 五.电气原理图 (一). NBSR-160W/S电气原理图............7 (二). NBSR-320W/S电气原理图............8 六.安装说明 (一).机组安装环境要求...................9 (二).机组安装空间要求...................9 (三).工程安装示意图 ................. 10 (四).机组水系统安装.....................10 七.操作使用说明 (一).操作面板说明.......................11 (二).运行操作 ........................ 11 (三) .查询 ............................12 (四) .参数设置 ...................... 13 (五) .按键操作说明 ................... 14 八.调试与运行 (一).试运行前准备工作...................17 (二).试运行 .................... 18 九.维护与保养 ........................ 19 十.常见故障及故障代码 .....................20 前言感谢您选用琴尔奥斯康空气源热泵热水机 ◆为了确保安全地使用本产品，在安装及使用之前，请仔细阅读本说明书，并请妥善保存，以备必要时查阅。 ◆请务必安装漏电保护装置。 ◆热水机组务必可靠接地，严禁在无可靠接地情况下使用本机组，严禁将接地线接在零线或自来水管上。 ◆为了使用安全，接线时务必参照接线图，请勿私自改动或修理本机组。 ◆严禁将任何东西插入机组内或覆盖在机组上，以免发生意外事故。 ◆机组热水管道系高温管，严禁用手触摸或开闸直接取水。一、产品简介琴尔奥斯康空气源热泵热水机是继燃气热水器、电热水器、太阳能热水器、燃气锅炉、燃油锅炉、电热锅炉之后，最新的环保节能热水机之一，它根据逆卡诺循环原理，采用电能驱动，通过传热工质把自然界的空气、水、土壤或其它低温热源中无法被利用的低品热能有效吸收，并将其压缩提升至可用的高品热能并释放到水中，对水进行加热。在不同的运行工况下热泵热水机组每消耗1度电就能从低温热源中吸收2～4度电的热量，节能效果非常显著。二、产品特点 1、环保使用空气源热泵热水机对大气层及环境无任何污染，而且对能源消耗极低，属于绿色环保型产品，符合目前我国节能、环保的基本政策。 2、节能从空气中吸收大量免费热量，每消耗1度电就能吸收2～4度电的热量，为您节省50～80%的电费。 3、安全无燃料输送管道及燃料储存，无燃料泄漏、火灾、爆炸等隐患。 4.、智能本系统采用数码智能控制，分别对环境温度、进出水温度、水位高低实时采集处理，时刻保证机组运行在最佳状态。 5、可靠耐用机组关键零部件均采用世界一流品牌公司的产品，确保机组的可靠性。 6、使用方便机组自动进水、自动供水，无需专人职守。三、空气源热泵热水机原理 A. 工作原理压缩机从蒸发器中吸入低温低压制冷气体，通过压缩机做功将制冷剂压缩成高温高压气体，高温高压制冷剂气体进入冷凝器与水交换热量，在冷凝器中被冷凝成低温高压制冷剂液体而放出大量热量，水吸收其放出的热量而温度不断上升，然后低温高压制冷液体经膨胀阀节流降压后，在蒸发器中吸收周围空气中热量从而蒸发成低温低压制冷剂气体，而后又被吸入压缩机压缩，如此反复循环，从而制取热水。 B. 系统简图空气源热泵热水机一般由压缩机、冷凝器、蒸发器及气控制等部分组成四．技术性能参数产品型号 NBSR-160W/ NBSR-320W/S 电源 3N ～380V 50Hz 3N ～380V 50Hz 防触电等级 Ⅰ类 Ⅰ类防护等级 IPX4 IPX4 额定制热量 19000W 36000W 额定消耗功率 4500W 9000W 额定工作电流 7.6A 15.2A 最大消耗功率 6100W 12500W 最大工作电流 10.9A 22A 额定出水温度 55℃ 55℃ 名义产水量 400L/h 800L/h 循环水流量 3.5m³/h 7.0m³/h 水侧压力损失 55kPa 70kPa 排气侧工作压力 3.0MPa 3.0MPa 吸气侧工作压力 0.75MPa 0.75MPa 循环水管管径 DN32 DN40 循环水管管口连接 1-1/4″外丝 1-1/2″外丝噪声 ≤62dB(A) ≤65dB(A) 充注量 R22 3.5kg R22 (3.3*2)kg 外形尺寸（长X宽X高） 800x800x1105(mm) 1630x960x1180(mm) 净重 175kg 340kg 注：◇本参数工况：干球温度20℃，湿球温度15℃下，初始水温度15℃，终止水温度55℃，安装后系统管路、水泵、等损失约6%左右的热量。 ◇如有技术参数更改，本公司保留不另行通知的权利，所购机组性能参数如与本表不符，以所购机组铭牌为准。五.电气原理图： (一) NBSR-160W/S电气原理图 (二) NBSR-320W/S电气原理图六．安装说明一、机组安装环境要求主机 1、应安装在较大空间，通风良好的地方； 2、安装位置应确保进出风口畅通无阻； 3、安装位置附近应设置排水沟或排水口，能方便地进行排水； 4、安装基础或支架应坚实牢固，确保机组运行平稳； 5、确保整机安装直立，不可倾斜； 6、勿将主机安装在有污染、腐蚀性气体或灰沙、落叶等沾染物易聚集的地方；水箱 1、水箱应安装在环境温度0度以上的地方； 2、安装位置附近设置排水沟或出水口，能方便地进行排水； 3、安装基础或支架应坚实牢固，设计时应满足水箱承重量； 4、勿将水箱安装在有污染、腐蚀性气体的地方；二、机组安装空间要求三、工程安装示意图：机组水系统安装： 1、应根据工程安装示意图及国家相应施工标准施工； 2、水箱泄水管、溢水管应尽可能安装在排水沟、排水口附近，便于排水； 3、用户水压应小于0.6MPa； 4、所用管道宜选用金属管道（如不锈钢、内衬塑、内衬不锈钢的钢管或薄壁铜管等），若采用塑料管道（如PP-R管、ABS管道等）应考虑主机与水箱之间管道的伸缩问题； 5、水管安装应横平竖直，管道布置合理，尽量减少弯曲；减少水系统阻力损失； 6、管道及连接部位均不得有漏水现象； 7、自来水给水管、主机和水箱之间连接管安装完毕后，应进行严密性水压试验，并排污，确保系统清洁； 8、试验合格无泄漏后，应对系统补水阀和截止阀及热水管道进行保温处理，以免在冬季发生冻裂。七、操作使用说明（一）.操作面板说明（本图为显示屏字符全部显示时的状态，此状态仅在机组刚上电时会出现一次） (二)运行操作 ① 开关机初次上电，按 “开/关”键开机,电源指示绿灯亮，显示屏左边显示运行，中间显示“水箱”及水箱温度，右边显示“设定”及设定温度，右下方显示时间； ② 校时/定时反复按“定时”键可以循环选择“时钟的分钟校准” 、“时钟的小时校准”、“定时开的分钟设定”、“定时开的小时设定”、“定时关的分钟设定”、“定时关的小时设定”。如下图所示：按“上升”“下降”键校时或设定定时开关机时间。注：定时开、定时关的时钟/分钟同时为“00”取消定时。 (三)查询按“模式”键，选择“查询”模式，按“上升”“下降”查询运行状态及故障代码，左边两数码显示序号，右边两数码显示温度及故障代码，具体序号及故障代码见故障代码表。 (四)参数设置本机组出厂之前参数已经设定好，请不要随意更改设定参数，参数设定不当可能会导致机组不正常工作，如有特殊要求必须更改参数，请与我司委托的专业技术人员联系，让专业技术人员进行调整。按“模式”键，选择“设置”模式，按“上升”“下降”选择需要重新设定的参数代码,按“确认”键后显示屏上的“参数”字符闪烁，此时按“上升”“下降”对参数重新设定，设定完毕后按“确认”键确认，“参数”字符停止闪烁。具体参数见系统运行参数表。（五）.按键操作说明 △开/关键：在关机状态下按此键则开机，在开机状态下按此键则关机； △ 模式键：上电开机后，按“模式”键可以循环选择 “设置” “查询” “运行”模式。注：在“设置”模式12秒内无按键操作，则自动退回“运行”模式。 △ 确认键：进入“设置”模式后，通过按 “上升/下降”键选择需重新设定的参数，然后按“确认”键对此参数选定，同时字符“参数”闪烁，再按“上升/下降”键调整参数值，设定好按“确认”键确认并退出，同时字符“参数”恢复正常显示。 △上升/下降键：正常运行时，用“上升/下降”键调整设定温度校时/定时时，用“上升/下降”键调整需设定的时间。 “查询”模式下，用“上升/下降”键查询故障代码。 △定时键：按“定时”键可以循环选择“时钟的分钟校准” 、“时钟的小时校准”、“定时开的分钟设定”、“定时开的小时设定”、“定时关的分钟设定”、“定时关的小时设定”。 △ 锁定键：连续按此键4秒进入锁屏，所有按键无效，同时显示“锁定”，再连续按此键4秒退出锁屏。 △ 强热键：在辅电手动控制模式下，连续按此键4秒，辅电投入运行，再按此键辅电立即退出运行；在辅电自动控制模式下无效。 △ 化霜键：连续按此键4秒，“化霜”字符开始闪烁，再连续按此键4秒，进入强制化霜状态。系统运行参数代码表参数代码参数名称代号设定范围出厂设定值 C1 压缩机开停温差 T压机回差 2~15 5 C2 进水阀投入温度 T进投 30~50 45① C3 进水阀开停温差 T进水回差 2~10 4 C4 补水开始时间 t补水开始 00~24 0 C5 补水结束时间 t补水结束 00~24 19 C6 回水阀退出温度 T回退 30~50 38② C7 回水阀开停温差 T回水回差 5~20 8 C8 回水间隔时间 t回间隔时间 1-6小时 1 C9 回水运行时间 t回水时间 5-60分钟 10 CA 回水温度修正 T回水 -9 0 Cb 水箱1温度修正 T水箱1 -9~9 0 CC 水箱2温度修正 T水箱2 -9~9 0 Cd 水箱2保温回差 T保温回差 3-20 15 CE 辅电自动投入环温 T辅电 -10~10 4 注：①如果设定温度小于T进投，则进水阀投入温度按设定温度-1执行； ②如果设定温度小于T回退，则回水阀退出温度按设定温度-2执行；工程安装参数代码表参数代码参数名称出厂设置 00 01 02 A1 安装方式 01 单水箱准双水箱双水箱 A2 补水控制方式 01 浮球阀控制温度控制时间控制 A3 回水控制方式 01 流量开关控制温差控制定时控制 A4 辅电控制方式 01 自动控制手动控制 A5 显示方式 01 显示水箱1和2 显示水箱1 A6 水位输入方式 01 AD模拟输入开关量输入 A7 预留 A8 预留 A9 预留八.调试与运行 (一).试运行前准备工作 a)　检查空气源热泵热水机机组： □检查机组外观及机内管路系统是否在运输过程中遭到损坏。 □检查机组水管内是否存在空气，若有，应利用水泵上的排气阀，将机组管路内的空气排净。 □检查风机扇叶是否转动良好，不与其他部件干涉。 b）检查配电系统： □检查供电电源是否与机组铭牌上所要求的供电电源一致。 □检查所有供电和控制线路是否全部连接到位，是否按接线图正确接线，接地是否可靠，所有接线端子是否全部紧固。 c）检查管路系统： □检查系统管路、补水管、回水管、压力表、温度计、阀门、水位开关等设备是否安装正确。 □检查系统中应该开启的阀门是否已全部开启，应该关闭的阀门是否已全部关闭。 □检查系统的保温措施是否良好。 (二).试运行 □当对整个系统进行全面检查确认符合要求后，可进行整体试运行。 □接通电源，开启机组，主机延时3分钟后自行启动。对于三相电源机组，首先检查风扇、水泵转向是否正确，如转向不对立即关闭电源，调整相序。倾听压缩机运转有无异常声音。 □机组运行一段时间（一般为3天）后，如无异常便可投入正常使用。九.维护与保养空气源热泵热水机是自动化程度较高的设备，使用时定期进行机组状态检查，若能对机组进行长期而有效的维护和保养，机组的运行可靠性和使用寿命都会得到有效的提高。 1、机外安装的水过滤器应定期清洗，保证系统内水质清洁，以避免机组因水过滤器脏堵而造成损坏。 2、用户在使用和维护本机组时应注意：机组内所有的安全保护装置均在出厂前设定完毕，切勿自行调整。 3、经常检查机组的电源和电气系统的接线是否牢固，电气元件是否动作异常，如有应及时维修和更换。 4、经常检查水系统的补水、水箱的安全阀、液位控制器和排气装置工作是否正常，以免空气进入系统造成水循环量减少，从而影响机组的制热量和机组运行的可靠性。 5、检查水泵、水路阀门是否工作正常，水管及水管接头是否渗漏。 6、机组周围请勿堆放杂物，以免堵塞进出风口，机组周围应保持清洁干燥，通风良好。定期清洗（1-2月）空气侧换热器，以保持良好的换热效果。 7、经常检查机组各个部件的工作情况，检查机内管路接头和阀门处是否有油污，确保机组制冷剂无泄漏。 8、若停机时间较长，应将机组管路中的水放掉，并切断电源，套好防护罩。再运行时，开机前对系统进行全面检查。 9、机组出现故障，用户无法解决时，请电告本公司在当地的特约维修部，以便及时派人维修。 10、主机冷凝器清洗，本公司建议采用20℃-30℃、浓度为5％的柠檬酸液清洗冷凝器，启动主机自带循环水泵清洗2小时，最后用自来水冲洗3遍。（管道安装时建议预留三通接口，用闸阀或丝堵封住一个接口，以备清洗时接管。）禁止用腐蚀性的清洗液清洗冷凝器。 11、水箱需在使用一段时间后（一般为两月，具体根据当地水质而定）清除水垢。十.常见故障及故障代码：在使用过程中如发现有故障，应立即切断电源，请与专业维修人员联系，维修人员在处理问题时，可参照下表排除故障。故障状态可能故障原因处理措施机器不运转 ◇电源线路有故障 ◇机组电源接线不良 ◇机组熔断器有故障 ◇断开电源，检查线路 ◇查明原因并修复 ◇更换熔断器水泵运转但是水不循环或水泵噪音大 ◇水系统中缺水 ◇水系统中有空气 ◇阀门未全部打开 ◇水过滤器脏堵 ◇检查进水阀及上流管路 ◇排除水系统中空气 ◇将阀门开足 ◇清洗水过滤器水泵工作但压缩机不工作 ◇系统水流量不足，水流过低保护 ◇水流开关有故障 ◇检查水路，保证水流量 ◇清洗过滤器并排除空气 ◇调整或更换水流开关风扇不运转 ◇风扇紧固螺钉松动 ◇电机有故障 ◇控制器有故障 ◇将紧固螺钉拧紧 ◇更换电机 ◇更换控制器风机运转但压缩机不运转 ◇接线松动 ◇交流接触器有故障 ◇出水温度过高 ◇控制器有故障 ◇查明松动点并修复 ◇更换交流接触器 ◇重新设定出水温度 ◇更换控制器高压保护或机组制热能力降低 ◇水流不足 ◇冷凝器结垢严重 ◇蒸发器换热效果差 ◇清洗过滤器 ◇清洗冷凝器 ◇清洗蒸发器故障代码显示（A、NBSR-320W/S机组故障代码）显示序号序号对应参数无故障时显示故障时显示 01 环温传感器实测温度 EE 02 盘管1传感器实测温度 EE 03 排气1传感器实测温度 EE 04 进水传感器实测温度 EE 05 水箱1 传感器实测温度 EE 06 水箱2 传感器实测温度 EE 07 回水传感器实测温度 EE 08 高水位〈10 EE 09 水流开关 NO E5 10 低水位〈10 EE 11 低压1 NO E4 12 高压1 NO E3 13 过电流1 NO E6 14 排气保护1 NO E7 15 盘管2传感器实测温度 EE 16 排气2传感器实测温度 EE 17 低压2 NO E4 18 高压2 NO E3 19 过电流2 NO E6 20 排气保护2 NO E7 21 进水温度过高 NO E9 1. 注：首次上电显示面板显示“故障”，则表示机组相序错误，需断电后将其中两相电源对调后重新上电。 2. 上电后进入查询状态，如1-7全显示-9，则表示主板和显示板通讯故障，检查连接导线。 B、NBSR-160W/S机组故障代码显示序号序号对应参数无故障时显示故障时显示 1 环温温度传感器实测温度 -9 2 盘管温度传感器实测温度 -9 3 排气温度传感器实测温度 -9 4 进水温度传感器实测温度 -9 5 水箱1 温度传感器实测温度 -9 6 水箱2 温度传感器实测温度 -9 7 回水温度传感器实测温度 -9 8 高水位开关 05 EE 9 水流开关 NO E5 10 低水位开关 05 EE 11 低压开关 NO E4 12 高压开关 NO E3 13 过电流 NO E6 14 排气保护 NO E7 注：首次上电显示面板显示“故障”，则表示机组相序错误，需断电后将其中两相电源对调后重新上电。上电后进入查询状态，如1-7全显示-9，则表示主板和显示板通讯故障，检查连接导线。 Add：南京市应天大街388号A9栋1楼 Tel：025-52235941 Fax：025-52235942 第 23 页共 24 页南京琴尔热能设备有限公司地址：南京市应天大街388号邮编： 210000 Tel: 025-52235941 52235942 Fax: 025-52235943
