铁生沟煤矿11区回采地质说明书.doc

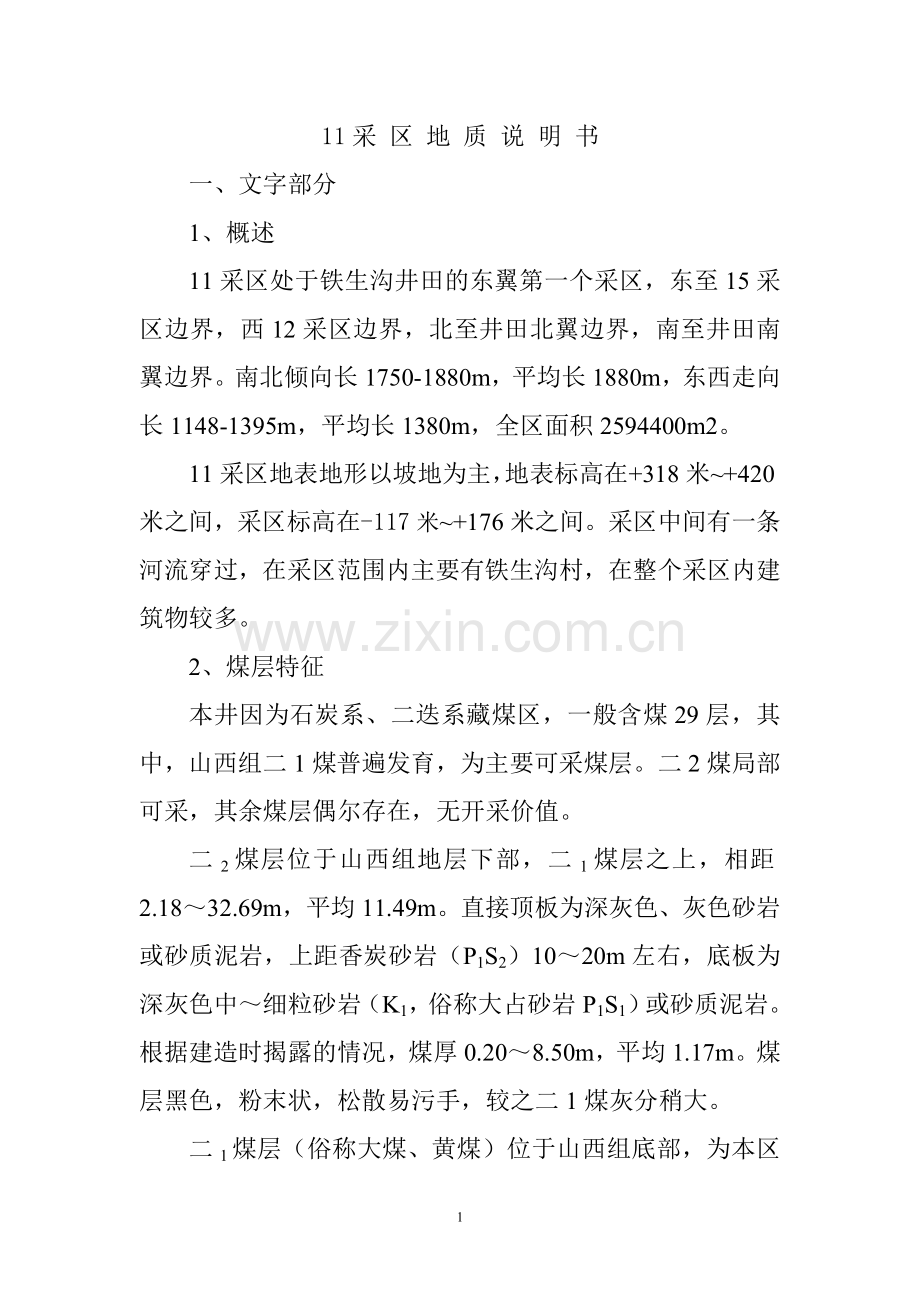

11采 区 地 质 说 明 书
一、文字部分
1、概述
11采区处于铁生沟井田的东翼第一个采区，东至15采区边界，西12采区边界，北至井田北翼边界，南至井田南翼边界。南北倾向长1750-1880m，平均长1880m，东西走向长1148-1395m，平均长1380m，全区面积2594400m2。
11采区地表地形以坡地为主，地表标高在+318米~+420米之间，采区标高在-117米~+176米之间。采区中间有一条河流穿过，在采区范围内主要有铁生沟村，在整个采区内建筑物较多。
2、煤层特征
本井因为石炭系、二迭系藏煤区，一般含煤29层，其中，山西组二1煤普遍发育，为主要可采煤层。二2煤局部可采，其余煤层偶尔存在，无开采价值。
二2煤层位于山西组地层下部，二1煤层之上，相距2.18～32.69m，平均11.49m。直接顶板为深灰色、灰色砂岩或砂质泥岩，上距香炭砂岩（P1S2）10～20m左右，底板为深灰色中～细粒砂岩（K1，俗称大占砂岩P1S1）或砂质泥岩。根据建造时揭露的情况，煤厚0.20～8.50m，平均1.17m。煤层黑色，粉末状，松散易污手，较之二1煤灰分稍大。

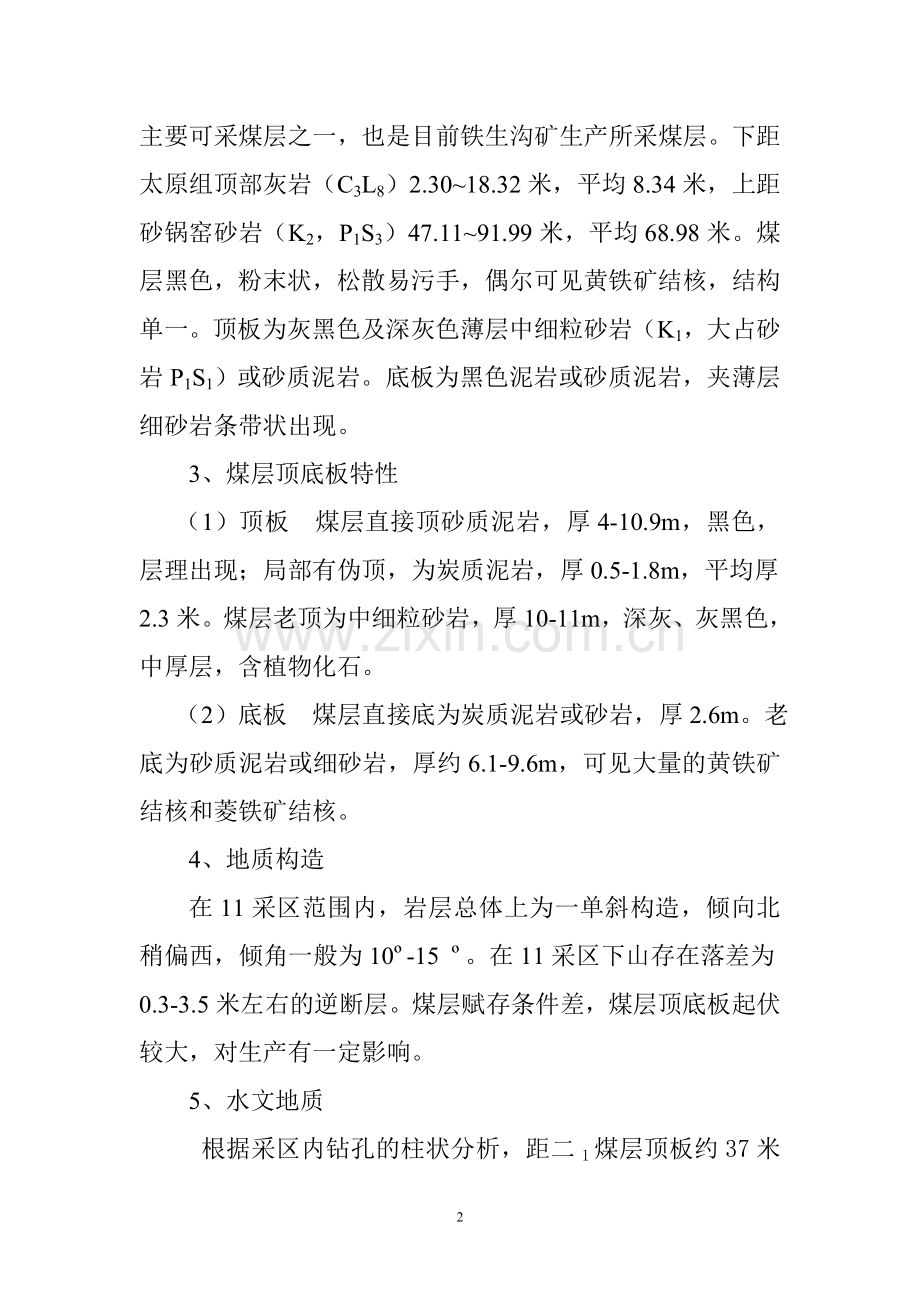

二1煤层（俗称大煤、黄煤）位于山西组底部，为本区主要可采煤层之一，也是目前铁生沟矿生产所采煤层。下距太原组顶部灰岩（C3L8）2.30~18.32米，平均8.34米，上距砂锅窑砂岩（K2，P1S3）47.11~91.99米，平均68.98米。煤层黑色，粉末状，松散易污手，偶尔可见黄铁矿结核，结构单一。顶板为灰黑色及深灰色薄层中细粒砂岩（K1，大占砂岩P1S1）或砂质泥岩。底板为黑色泥岩或砂质泥岩，夹薄层细砂岩条带状出现。
3、煤层顶底板特性
（1）顶板 煤层直接顶砂质泥岩，厚4-10.9m，黑色，层理出现；局部有伪顶，为炭质泥岩，厚0.5-1.8m，平均厚2.3米。煤层老顶为中细粒砂岩，厚10-11m，深灰、灰黑色，中厚层，含植物化石。
（2）底板 煤层直接底为炭质泥岩或砂岩，厚2.6m。老底为砂质泥岩或细砂岩，厚约6.1-9.6m，可见大量的黄铁矿结核和菱铁矿结核。
4、地质构造
在11采区范围内，岩层总体上为一单斜构造，倾向北稍偏西，倾角一般为10º-15 º。在11采区下山存在落差为0.3-3.5米左右的逆断层。煤层赋存条件差，煤层顶底板起伏较大，对生产有一定影响。
5、水文地质
根据采区内钻孔的柱状分析，距二1煤层顶板约37米有一含水层（中﹑粗粒砂岩）大约11米厚，距二1煤层顶板72米有一含水层（中﹑粗粒砂岩）大约15米厚，这两个含水层是二1煤层水害的主要来源。山西、石盒子组砂岩含水层：本含水层是由碎屑岩类中的中粒、粗粒砂岩所构成的含水层，富水性较均一，属裂隙承压水，但层次较多，段距大。水质为HCO3－K、Na型水，pH值为7.9～8.10，为碱性水，总矿化度560.45～702.43mg/l，总硬度为2.38～3.19。本含水层含水性整体较弱，但存在局部富水区，是二1煤顶板直接充水含水层。
顶板砂岩裂隙水：包括山西组和石盒子组两组地层。总体来说，砂岩裂隙含水层属于巨厚型，其岩性是泥岩和砂岩交替沉积，含水性弱，由于裂隙发育的影响，局部地段存在富水区；同时受本矿井放顶煤开采的影响，冒落裂隙带发育高度可达百米以上，所以在一定条件下，上覆砂岩裂隙水可成为影响生产的顶板水害突水水源。
另外由于采煤影响，顶板破坏加大，其冒落带和采动裂隙发育高度延伸向上可达百米；采动裂隙和由此引起的岩层破坏沟通煤层顶底板多个含水层，使得顶底板砂岩进入矿井；一旦冒落带和采动裂隙发育到地表，同样可通过裂隙导入大气降水和地表水。根据目前的资料，采动裂隙还不能发育至地表，地表水和大气降水只能通过间接的通道进入矿井。

6、瓦斯、煤尘及发火情况
经河南省煤炭工业局“豫煤安[2006]251号”文件（2006年4月）批复，铁生沟煤矿瓦斯等级鉴定结果为高瓦斯矿井。
12区相对瓦斯涌出量最高达6.87 m3/t，矿井绝对涌出量最高达3.197 m3/min”。
煤尘无爆炸性危险。根据2004年8月煤炭科学研究总院重庆分院对铁生沟煤矿开采的二1煤样进行的爆炸性的自燃性鉴定，确定为无煤尘爆炸性危险，煤层煤样的自然燃倾向性定为不易自燃。
井田具有低地温梯度特征，地温梯度为0.25～1.3°C/100m，恒温带的深度大约在40～70m。在实际生产中，井下气温正常，未发现地温异常区。因此，铁生沟矿地温为低温正常区。
7、储量
参照煤炭科学研究总院西安分院的压煤设计，本采区采用走向和倾向式采煤，采出率为75%。11采区三条上山两侧留设30米保护煤柱；东大巷两侧各留设30米保护煤柱；工业广场留设30米保护煤柱；采区边界留设10米保护煤柱;矿界内侧留设40米保护煤柱。
本区储量级别为111b，容重1.55t/m3，煤厚取4.1米，通过有关计算，该采区设计利用储量为1362.31万吨,总可采储量为1021.73万吨。
8、存在的问题与建议
（1）回采过程中，严禁放顶煤，以防止因顶板冒落裂隙导致高度达百米以上，并沟通煤层顶板以上多个含水层，而导致发生顶板涌水。
（2）、煤层顶板松软，回采期间要加强顶板管理，防止冒顶事故发生。
（3）、工作面构成后，采用直流电法及坑透仪，对工作面上下巷煤层底板富水情况及工作面内的构造情况进行探测。
（4）、做好地面村庄的搬迁工作，为正常生产做好准备。
二、图纸部分
11采区煤岩层综合柱状图

2005年12月1日

目 录

一、文字部分
1、概述………………………………………………1
2、煤层特征…………………………………………1
3、顶板情况…………………………………………2
4、地质构造…………………………………………2
5、水文地质…………………………………………2
6、瓦斯、煤尘及发火情况…………………………3
7、储量……………………… …………………… 4
8、存在问题与建议…………………………………5
二、图纸部分
11采区煤岩层综合柱状图

义煤集团巩义铁生沟煤矿
11采 区 地 质 说 明 书

编 写： 李凯茹

审 核： 范建民

科 长： 范建民

总 工： 李 敏

编写单位： 生产科
二00五年十二月

7
