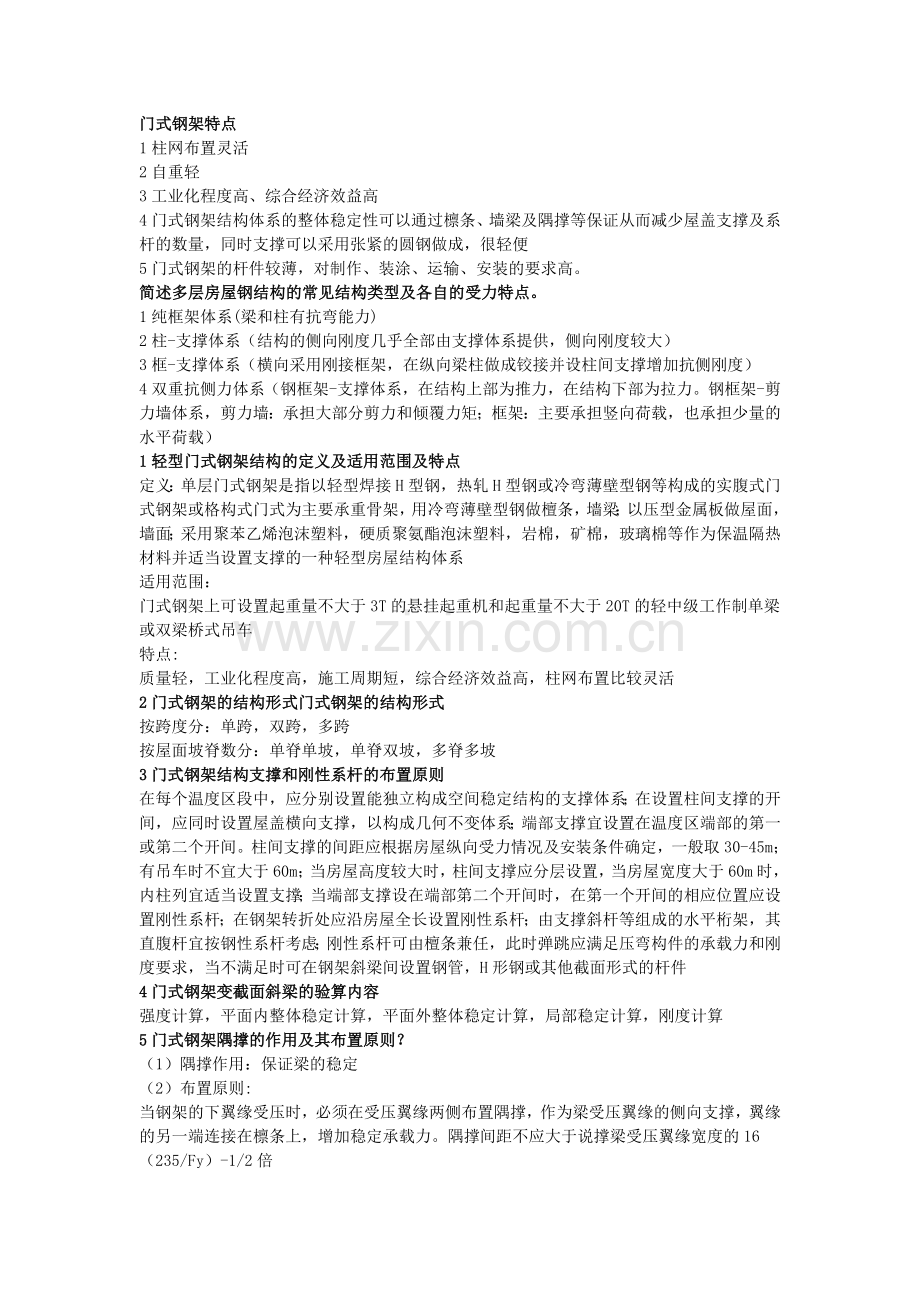

钢结构下册复习题.doc

门式钢架特点
1柱网布置灵活
2自重轻
3工业化程度高、综合经济效益高
4门式钢架结构体系的整体稳定性可以通过檩条、墙梁及隅撑等保证从而减少屋盖支撑及系杆的数量，同时支撑可以采用张紧的圆钢做成，很轻便
5门式钢架的杆件较薄，对制作、装涂、运输、安装的要求高。
简述多层房屋钢结构的常见结构类型及各自的受力特点。
1纯框架体系(梁和柱有抗弯能力)
2柱-支撑体系（结构的侧向刚度几乎全部由支撑体系提供，侧向刚度较大）
3框-支撑体系（横向采用刚接框架，在纵向梁柱做成铰接并设柱间支撑增加抗侧刚度）
4双重抗侧力体系（钢框架-支撑体系，在结构上部为推力，在结构下部为拉力。钢框架-剪力墙体系，剪力墙：承担大部分剪力和倾覆力矩；框架：主要承担竖向荷载，也承担少量的水平荷载）
1轻型门式钢架结构的定义及适用范围及特点
定义：单层门式钢架是指以轻型焊接H型钢，热轧H型钢或冷弯薄壁型钢等构成的实腹式门式钢架或格构式门式为主要承重骨架，用冷弯薄壁型钢做檀条，墙梁；以压型金属板做屋面，墙面；采用聚苯乙烯泡沫塑料，硬质聚氨酯泡沫塑料，岩棉，矿棉，玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系
适用范围：
门式钢架上可设置起重量不大于3T的悬挂起重机和起重量不大于20T的轻中级工作制单梁或双梁桥式吊车
特点:
质量轻，工业化程度高，施工周期短，综合经济效益高，柱网布置比较灵活
2门式钢架的结构形式门式钢架的结构形式
按跨度分：单跨，双跨，多跨
按屋面坡脊数分：单脊单坡，单脊双坡，多脊多坡
3门式钢架结构支撑和刚性系杆的布置原则
在每个温度区段中，应分别设置能独立构成空间稳定结构的支撑体系；在设置柱间支撑的开间，应同时设置屋盖横向支撑，以构成几何不变体系；端部支撑宜设置在温度区端部的第一或第二个开间。柱间支撑的间距应根据房屋纵向受力情况及安装条件确定，一般取30-45m；有吊车时不宜大于60m；当房屋高度较大时，柱间支撑应分层设置，当房屋宽度大于60m时，内柱列宜适当设置支撑；当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置刚性系杆；在钢架转折处应沿房屋全长设置刚性系杆；由支撑斜杆等组成的水平桁架，其直腹杆宜按钢性系杆考虑；刚性系杆可由檀条兼任，此时弹跳应满足压弯构件的承载力和刚度要求，当不满足时可在钢架斜梁间设置钢管，H形钢或其他截面形式的杆件
4门式钢架变截面斜梁的验算内容
强度计算，平面内整体稳定计算，平面外整体稳定计算，局部稳定计算，刚度计算
5门式钢架隅撑的作用及其布置原则？
（1）隅撑作用：保证梁的稳定
（2）布置原则:
当钢架的下翼缘受压时，必须在受压翼缘两侧布置隅撑，作为梁受压翼缘的侧向支撑，翼缘的另一端连接在檩条上，增加稳定承载力。隅撑间距不应大于说撑梁受压翼缘宽度的16（235/Fy）-1/2倍
6门式钢架结构节点的连接形式
门式钢架结构的连接点有：梁与柱连接节点，梁和梁拼接点及柱脚。
1、檩条的计算内容？强度计算，整体稳定计算、变形计算
2、檩条布置的拉条起什么作用？如何布置，为什么要设置檩条？
1）防止檩条侧向变形和扭转，并提供x方向的中间支点。
2）当檩条跨度大雨4m时，应在檩条跨中位置设置拉条，当檩条跨度大雨6米时，淫荡在檩
条跨度三分点处各设置一条拉条，需要在屋脊或者檐口处设置斜拉条和刚性撑杆，在风荷载较大的地区或是在屋檐和屋脊处都设置斜拉条，或是把横拉条和斜拉条都做成既可以既承拉力又承压力的刚性杆。圆钢拉条可以设在距檩条上翼缘1/3腹板高度范围内。为了兼顾无风和有风两种情况，可以在上下翼缘附近交替布置或在两处都布置
3）设置檩托的目的：阻止檩条端部截面的扭转，一增强其整体稳定性
3、门式钢架支撑连接构造措施？
门式钢架支撑宜用十字交叉圆钢支撑，圆钢与相连接构件的夹角宜接近45度不超过30~60
第二章
1、厂房结构的组成：柱、屋架、吊车梁、天窗架、柱间支撑
2、柱网布置应考虑那些方面？
厂房的柱网布置要综合考虑工艺、结构和竞技等诸多因素来确定，同时还应注
意符合标准化模数的要
3、框架柱类型：
实腹式柱、格构式柱、分离式柱、双柱格构式柱。
4、厂房结构支撑体系作用：增加整体稳定性、增加结构的抗侧移刚度、有效的传递荷载。
5、柱间支撑的作用和支撑原则：作用：增加整体稳定性，传递纵向荷载，减小框架柱在平面外的计算长度。
布置原则：每列柱都必须设置柱间支撑，多跨厂房的中列柱的柱间支撑宜与其边列柱的柱间支撑在同一柱间。下层柱间支撑一般宜布置在温度区间的中部，以减少纵向温度应力的影响。当温度区段长度大禹150m或抗震设防烈度为3度Ⅲ、Ⅴ类场地和9度时，应当增设一道下层柱间支撑，且两道下层柱间支撑的距离不应超过72m。上层柱间支撑除了要在下层柱间支撑布置得柱间设置外，还应当在每个温度区段的两端设置，每列柱顶均要布置刚性系杆。
6、厂房屋盖支撑有哪些形式：
上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑、系杆。
7、屋盖支撑的作用和布置原则
作用：保证屋盖结构的几何稳定性保证屋盖的刚度和空间整体性、为弦杆提
供适当的侧向支撑点、承担并传递水平荷载、保证结构安装时的稳定与方便。
布置原则：
1）上弦横向水平支撑应设置在房屋的两端或当有横向伸缩缝时在温度缝区段的两端。一般设在第一个柱间或第二个柱间。横向水平支撑的间距Lo以不超过60m为宜，所以在一个温度区段Lt中间还要布置一道或几道。
2）下弦横向水平支撑与上弦横向水平支撑设在同一柱间，以形成空间稳定体。
3）当房屋内设置托架，或有较大吨位的重级、中级工作制的桥式吊车，或有壁型吊车，或有锤锻等大型震动设备，以及房屋较高，跨度较大，空间刚度要求高时，均应在屋架下弦断节间设置纵向水平支撑。纵向水平支撑与横向水平支撑形成闭合框，加强了屋盖结构的整体性并能提高房屋纵向的刚度。
4）所有房屋均应设置垂直支撑
8.对于压型钢板组合板需进行哪些方面的设计验算
答：（1）施工阶段：强度验算，变形验算。
（2）使用阶段：正截面受弯承载力，受冲剪承载力和斜截面受剪承载力，局部受压承载力，变形验算。
9.框架梁柱刚性连接的常见形式？
答：（1）翼缘焊接，腹板栓接
（2）梁和柱弱轴连接
