加胶工艺演示幻灯片.ppt

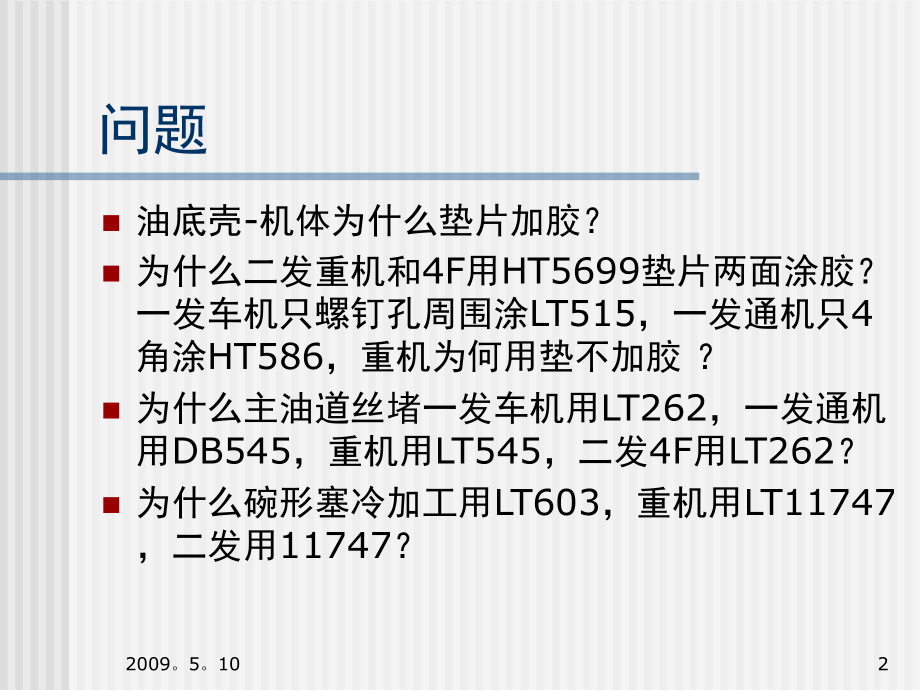

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2009。5。10,*,欢迎！,徐志远,戴乐博森公司,2009.5.12,2009。5。10,1,问题,油底壳-机体为什么垫片加胶？,为什么二发重机和4,F,用,HT5699,垫片两面涂胶？一发车机只螺钉孔周围涂,LT515，,一发通机只4角涂,HT586，,重机为何用垫不加胶,？,为什么主油道丝堵一发车机用,LT262，,一发通机用,DB545，,重机用,LT545，,二发4,F,用,LT262？,为什么碗形塞冷加工用,LT603，,重机用,LT11747，,二发用11747？,2009。5。10,2,柴油机行业的漫漫治漏路,1980年代机械部工程农机司与乐泰合作,北内,+,天拖,，莱动+山拖=,设计问题,成立合资乐泰（中国）公司,1980年代潍柴引进,斯太尔,技术-汽车,1980年代工程农机司引进卡特皮勒技术 -内燃机,康明斯,D114,1980,年代二汽开始引进/合资，,康明斯,B，C,系列,1990年代重庆,康明斯,M,系列，五十铃（4,J）,1980-至今引进/合资,道依茨-,石家庄/潍柴/大柴,2000年代无锡柴/,AVL,设计,新机型，,朝柴引进,日产柴,2009。5。10,3,从这些国外机型有什么启发,“漏”与“不漏”是设计出来的,无一例外用化学方法-“胶”来治漏,用胶不是简单地加上胶-用胶结构设计,胶，作为一个零件设计,用胶，作为一个工艺步骤,2009。5。10,4,柴油机漏点分析,平面结合（平面密封）,-油底壳/机体,-齿轮室/机体，齿轮室/盖,-后油封座/机体,-,螺纹和园柱结合（螺纹和碗形塞密封）,-通孔直螺纹,-丝堵，螺纹接头锥螺纹,-碗型塞，进出水管，油标尺套管,有锁固力要求的螺纹紧固件松动,2009。5。10,5,一.平面密封-,机理1,为了制造，装配，运输的需要将一个整体分成两部分，结合部为平面,平面要密封防漏,即使加工再精密,光洁度，平面度造成不可能100%接触，最多25%35%,加工刀痕形成渗漏通道,使用过程温度，介质压力，外力，振动造成平面变形 而渗漏,密封就要100%“吻合”-借助固体和液体,垫片,或者,提高加工,精度,2009。5。10,6,一.平面密封-,机理2,“垫片”基本性能要求,密封性：补偿两平面“吻合度”可压缩性，压缩强度,固体垫:难保证,高成本(高压密封）,液体垫:金属接触,最小密封压力 为零（中，低压密封）,持久性:应力松弛能力,热老化强度,固体垫：寿命短,出厂不漏,时间长漏,液体垫：金属接触，应力松弛能力,热老化强度高,不渗透性介质不能通过其本身,耐介质,不,被腐蚀，也不污染介质,2009。5。10,7,一.平面密封-,机理3,固体垫片,垫片失效分析,不可能100%填满表面,压缩永久变形：长期工作失去 （降低）弹性，变薄（再上紧）,易被挤出：弹性好更易被介质挤出。两平面不平行度造成垫片不均匀 压缩，低密封区垫片被介质挤出,破坏：螺孔变形夹紧力使其撕裂，挤出，螺钉丧失负荷，疲劳破坏,老化：寿命短,固体垫片涂胶主要解决平面不平度和加工刀痕造成渗漏，不能根治,2009。5。10,8,一.平面密封-,机理4,液体垫片,溶剂型：,溶剂挥发,填充性差，耐压耐热差,一般涂在固体垫片上,非溶剂型（反应型）,耐热,耐压,耐介质性能优良 *小间隙(0.5,mm,以下)-用,厌氧胶,*大间隙(2.5,mm,以下),-用,硅橡胶,2009。5。10,9,一.平面密封-,胶的发展,*1953年 克瑞玻父子第一个厌氧胶螺纹锁固胶面市,*1963年 第一个厌氧固持胶面市,*1966年 第一个厌氧管路螺纹密封胶面市,*1960年代末 第一个厌氧平面密封胶面市,*1970年代初 予涂螺纹锁固胶,密封胶面市,GE,硅橡胶,*1990年代 厌氧胶,硅酮胶单体,原料专业化,国际化,*中国：,1970,年代开始中科院,化工部,航天部,机械部,五机部,研究厌氧胶，,GY,系列厌氧胶79年获科技大会奖,*中国：1970年代南京大学研制硅橡胶“南大703”，无锡仿日本,TB1215“,百合花”,*中国：2002年厌氧胶国标，,RTV,硅橡胶没国标（一汽）,2009。5。10,10,一.平面密封,-厌氧胶,固化机理:隔绝空气与金属接触-小间隙,一般原则:最佳密封间隙0.3,mm,平面度0.0760.1,mm300mm,机械加工刚性结构,推荐用在垫片上涂胶，间隙小的不加垫的平面直接涂胶,产品,颜色,工作温度,胶层及特点,3515,暗紫,-55150,韧性,3510,粉红,-55204,刚性/粘接力小,丝网印刷涂胶,2009。5。10,11,一.平面密封,-厌氧胶使用要点,1.,仔细去毛刺,磕碰,2.平面不能有油,3.涂一封闭胶线将须密封部位围起,注意螺孔周围.,4.3510,可用丝网印刷方式涂胶,5.,涂胶后60分钟内对准合拢装配,不可移位,一旦合拢马上(3分钟内)拧紧,6.试压:至少留3分钟固化时间,并降低试压力和时间,如须验证要24小时.,7.,拆卸:撬,侧敲,7.清除:刮,1790,1755,2009。5。10,12,一.平面密封,-硅橡胶,固化机理:吸收水硫(固)化-与空气接触-大间隙,一般原则:最佳密封间隙1.3,mm(6mm,时固化时间长),机加工或冲压件(柔性),硅酮胶中性胶。耐润滑油性能耐温性优良,推荐不加垫片直接涂胶,，对工件不腐蚀,JB/T7311-2001,颜色,工作温度,固化后硬度,邵,D,3599(,5699,),灰,-55-240,40,3598(,3586,),黑,-55-210,32,3596,红,-55-310,18,2009。5。10,13,一.平面密封,-硅橡胶使用要点,1.去毛刺,磕碰,冲压件注意平面度,2.平面不能有油,3.涂一封闭胶线将须密封部位围起,注意螺孔,周围,.,4.,涂胶后3分钟内对准合拢装配,不可移位,一旦合拢马上(3分钟内)拧紧,5.试压:至少留3分钟固化时间,并降低试压力和时间。,6.拆卸:撬,侧敲,7.清除:刮,1790,1755,2009。5。10,14,一平面密封-,硅橡胶制造,检验,2009。5。10,15,一.平面密封-,硅橡胶制造,检验,检测硬度,GB/T134774-2002,531-1999,检测表干时间,GB/T134774-2002,2009。5。10,16,一.平面密封-,胶种对设计要求,厌氧胶：金属离子+缺氧固化,1.间隙小(0.3,mm,):机加工,2.密封面宽(5,mm):,窄了不可,3.结构刚性好:刚性好的铸件,4.密封能力高:液压装置,密封润滑油均可,5.拆卸难，清除难,硅橡胶：湿气（水）固化,1.间隙大(1.3,mm,):机/非机加工,2.密封面窄(5,mm):,宽窄均可,3.结构刚性差:铸件,冲压件均可,4.密封能力低-密封润滑油,5 拆卸容易，清除容易,2009。5。10,17,一.平面密封-,用胶结构设计,1,螺钉布局决定平面宽度和走向-用胶结构,螺钉间距,Lmax mm,密封宽度,B mm,30,3,60,6,76,9.5,100,12,B,L,max,2009。5。10,18,一.平面密封-,用胶结构,设计,2,螺钉布局决定平面宽度和走向,最小宽度,2009。5。10,19,一.平面密封-,用胶结构设计,3,螺钉布局决定平面,胶种,参数,厌氧胶,硅橡胶,密封宽度,B（,参数）,5,4,法兰平面厚度,mm,5,冲压件11.5 铸铝5,粗糙度,Ra 1.63.2,Ra 1.66.3,间隙,mm,0.3,1.3,平面度,mm/300mm,0.076,0.1,2009。5。10,20,一.平面密封-,用胶结构设计与密封,硅橡胶用在,刚性(机加工)面或非刚性(冲压)面,厌氧胶用在,刚性(机加工)面,装配合拢就开始固化,暴露在外的不固化,即时密封-夹在金属之间的胶,装配合拢从暴露在外开始硫化,暴露在外的硫化,即时密封-暴露在外的胶表干,2009。5。10,21,一.平面密封-,用胶结构设计1,2mm,min,靠胶的低挤出率,站住,表干-即时密封,从外及里靠湿气硫化,-持久密封,油底壳与机体密封分析,:,螺钉孔位置,螺钉孔之间位置,2009。5。10,22,一.平面密封-,用胶结构,设计,2,6,3,6,3,1,冲压件有高,1-2mm,的筋加强刚性,2 或者冲压件，铝件在一个面上有凹槽-容胶槽,容胶槽横截面为扇型-沿发兰长度方向,铸铝件-槽深 2,mm,宽 3,mm.,冲压件-槽深3,mm.,槽起螺孔边缘，槽与螺孔边缘6,mm,2009。5。10,23,一.平面密封-,用胶结构设计3,有可能设容胶槽,-密封最佳,没可能设容胶槽,-可以将法兰边缘折边,防止胶被完全压缩并,使其与空气接触有利固化,2009。5。10,24,二.螺纹和碗形塞密封-,厌氧胶,螺纹紧固件为什么会松,漏?,振动，侧向冲击是螺纹紧固件自转松动的主要原因,1,）螺纹一侧接触,2）接触的一侧只有15%接触,3）螺栓端头接触面垂直度,平面度造成接触面积小,不稳定.侧向冲击使接触面的接触高点 磨损腐蚀,微,动磨损,2009。5。10,25,二.螺纹和碗形塞密封-,厌氧胶,厌氧型螺纹锁固密封剂,螺纹的小间隙提供了厌氧胶固化条件,100%填满螺纹间隙,，磨擦面积增加 一倍以上，兼防滲漏，锈蚀,准确的力矩转化,液体润滑，,K,值离散小（减小50%以上）,实验表明防振松效果比现有的机械 方法都好,可控锁固强度,国外50年使用证明对润滑系统无影响,1953年第一个螺纹锁固胶面市，是厌氧胶的第一个工业产品,2009。5。10,26,二.螺纹和碗形塞密封-,厌氧胶,1.螺纹表面除油,干燥,用1755清洗,3243可用轻微有油表面,2.滴胶于外螺纹啮合部,盲孔孔底,拧入,一次上紧规定力矩,3.温度低固化慢,53天以上,251-24小时,4.在非活性金属(铝,镀锌)表面固化慢,5.加快固化可用1764喷于内螺纹,晾干后涂胶拧入,6.固化后胶的工作温度,55150，,7.50时强度保持80%-90%，,150强度保持30%-40%,*触变性粘度：不流淌,100%填充,粘度=1/剪切力,2009。5。10,27,二.螺纹和碗形塞密封-,厌氧螺纹锁固胶,根据螺纹直径（上紧力矩）选胶,胶的强度：补充力矩损失值-粗牙30%，细牙20%,使松开力大体等于上紧力矩,过于大于上紧力矩的松开力矩会使紧固件受损,产品,力矩增大值,用途,3242,35%,触变性粘度,螺钉/螺母锁固,3243,35%,触变性粘度,螺钉/螺母锁固,轻微油渍表面使用,3262,40%,触变性粘度,螺栓锁固,2009。5。10,28,二.螺纹和碗形塞密封-,螺纹密封1,常见的3种需要密封螺纹形式,1.直螺纹,-通孔,2.直/锥螺纹,3.锥/锥螺纹,-丝堵,管接头,NPT,60,O,圆锥管螺纹,GB/T12716-91,2009。5。10,29,二.螺纹和碗形塞密封-,螺纹密封2,螺纹密封-不改变设计,加胶,NPT60,O,圆锥管螺纹,GB/T12716-1991,明确规定：“,为保证螺纹联结的密封性，可在螺纹副内加入密封物,”,推荐,丝堵，接头等：,3545,间隙大或者要快,3567,-厌氧胶,预涂:,防止漏涂,节省装,配时间,3516,-预涂螺纹密封胶,在螺塞/螺栓制造厂涂,!,2009。5。10,30,二.螺纹和碗形塞密封-,碗形塞密封1,碗形塞密封:,上世纪80年代后,柴油机引进或仿制改进,DW615,康明斯,B,C,D,M,系列,五十铃,日产,依维克.,汽油机引进或仿制改进,克莱斯勒,丰田,大众,铃木,三菱,通用,“碗形塞”靠过盈量,压入产生,面接触,密封!,-适合厌氧胶(小间隙,过盈压入产生热量加快固化),2009。5。10,31,二.螺纹和碗形塞密封-,碗形塞密封2,碗形塞密封胶:用的很杂!,潍柴：乐泰277,可邦277+手工,乐泰962+自动离心,东风康明斯:乐泰277+天山1662,天山1662+半自动离心 乐泰962+自动离心,乐泰962+半自动离心,北汽福田 :乐泰680+手工,天山1662+半自动离心,一汽大柴 :,GY-420,乐泰962+乐泰半自动离心,云内 :科瑞,乐泰12086+手工，科瑞962+半自动离心,吉利 :德邦990618+半自动离心,一汽锡柴 :12086+手工,乐泰962+自动离心，,东风朝柴 :天山1680+手工,广本 :乐泰962+自动离心,上海大众 :日本三健+自动离心,玉柴 ：,乐泰603，11747,+手工,2009。5。10,32,二.螺纹和碗形塞密封-,碗形塞密封3,碗形塞和孔,过盈配合：过盈量0.10.4,mm,孔的精度,H7,粗糙度3.2(扩/铰),碗形塞配合表面的粗糙度6.4,碗形塞圆柱面宽度,min:5mm,碗形塞,材料:钢板/镀锌,2009。5。10,33,二.螺纹和碗形塞密封-,碗形塞密封4,碗形塞胶的要求,浸润性：100%填满间隙,即时密封性：试漏要求,工作适应性：适应温度变化,工艺适应性：适应不同施胶工艺,推荐,手工涂胶,/,设备,:,3662（11747）,固持密封,推荐：油标尺/回油管/水管：低粘度厌氧胶:,3603,2009。5。10,34,二.厌氧胶,检验,厌氧胶粘度检验,（美国,DV-II）,厌氧胶剪切力检验,（,WDW-30）,厌氧胶力矩检验,（日本,DWS-75）,2009。5。10,35,三.其他,（8种）,1。零件清洗-1755,涂胶前清洗表面,安全,效果好,不易燃,方便,2。高温区螺钉抗咬合-1767,增压器,排气管连接螺栓防烧死,易拆卸,3。塑料件粘接-3401/3406,4。金属件粘接-150,5。铸件铸造缺陷修补-3101铸铁/3113铸铝,6。橡胶,O,形圈（缸套水封）和骨架式油封（前/后油封）润滑和密封-1772,2009。5。10,36,四.回顾-,玉柴用胶建议（第一系列,-6种,）,1。3515厌氧平面密封胶,间隙0.3,mm,以下刚性（机加工）平面密封，垫片涂胶,2。3599硅橡胶平面密封胶,间隙1.3,mm,以下刚性（机加工）或冲压件平面密封,3。3242厌氧螺纹锁固胶,M6-M12,螺钉或更大些螺母锁固与密封,4。3262厌氧螺纹锁固胶,M8-M20,螺栓锁固与密封,5。3545厌氧管路螺纹密封胶,没夹紧力要求的丝堵，管接头螺纹密封,6。3662厌氧碗形塞固持密封胶,过盈配合的碗形塞固持密封，适合手工和设备涂胶,2009。5。10,37,四.回顾-,玉柴用胶建议（第二系列-,6种,）,1。3510厌氧平面密封胶,间隙0.3,mm,以下刚性（机加工）平面密封，垫片涂胶,容易拆卸和丝网涂胶,2。3596硅橡胶平面密封胶,间隙1.3,mm,以下刚性（机加工）或冲压件平面密封，耐高温性能好,3。3567厌氧管路螺纹密封胶,没夹紧力要求的大间隙丝堵，管接头螺纹密封,4。3603圆柱配合件固持密封胶,过盈配合的孔轴配合零件固持密封，如接头等,5。3204/3516预涂螺纹锁固/密封胶,在制造厂或本厂预先涂好，装配方便，质量可控，成本高些，功能相当于3262和3545,2009。5。10,38,三.回顾-,用胶是一个体系,固化后的胶适应产品设计要求,-,用胶结构设计(粘接/密封),-,选性能合适的胶,胶在制造过程中能固化,-,胶的固化与工艺要求适应,施胶工艺与整体工艺适应,-,施胶工艺和设备,工具,-,施胶工艺过程控制,2009。5。10,39,有什么问题?,2009。5。10,40,谢谢!,2009。5。10,41,
