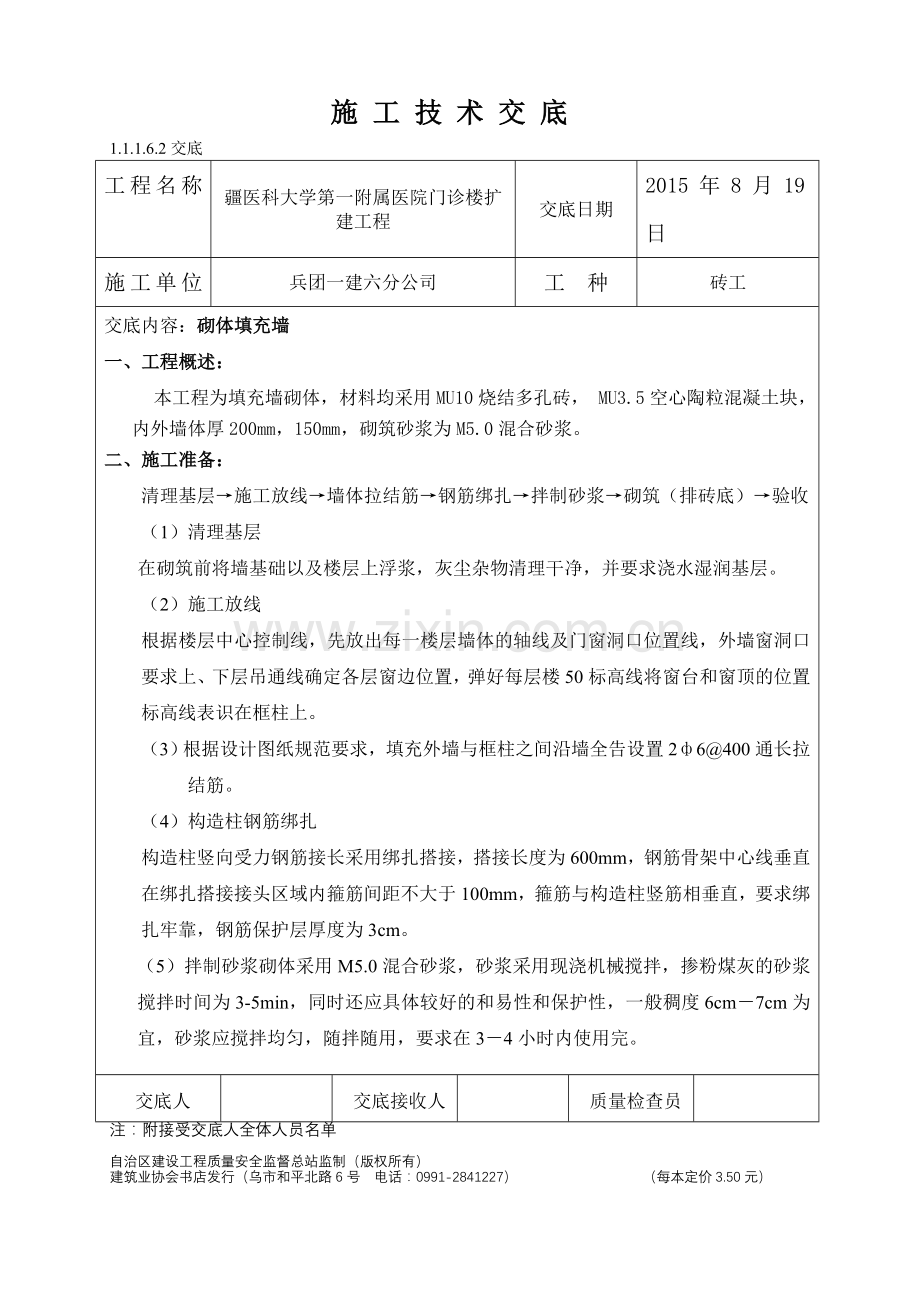

施 工 技 术 交 底
1.1.1.6.2交底
工程名称
疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
一、工程概述：
本工程为填充墙砌体，材料均采用MU10烧结多孔砖， MU3.5空心陶粒混凝土块，内外墙体厚200mm，150mm，砌筑砂浆为M5.0混合砂浆。
二、施工准备：
清理基层→施工放线→墙体拉结筋→钢筋绑扎→拌制砂浆→砌筑（排砖底）→验收
（1）清理基层
在砌筑前将墙基础以及楼层上浮浆，灰尘杂物清理干净，并要求浇水湿润基层。
（2）施工放线
根据楼层中心控制线，先放出每一楼层墙体的轴线及门窗洞口位置线，外墙窗洞口要求上、下层吊通线确定各层窗边位置，弹好每层楼50标高线将窗台和窗顶的位置标高线表识在框柱上。
（3）根据设计图纸规范要求，填充外墙与框柱之间沿墙全告设置2ф6@400通长拉结筋。
（4）构造柱钢筋绑扎
构造柱竖向受力钢筋接长采用绑扎搭接，搭接长度为600mm，钢筋骨架中心线垂直在绑扎搭接接头区域内箍筋间距不大于100mm，箍筋与构造柱竖筋相垂直，要求绑扎牢靠，钢筋保护层厚度为3cm。
（5）拌制砂浆砌体采用M5.0混合砂浆，砂浆采用现浇机械搅拌，掺粉煤灰的砂浆搅拌时间为3-5min，同时还应具体较好的和易性和保护性，一般稠度6cm－7cm为宜，砂浆应搅拌均匀，随拌随用，要求在3－4小时内使用完。
交底人

交底接收人

质量检查员

注：附接受交底人全体人员名单

自治区建设工程质量安全监督总站监制（版权所有）
建筑业协会书店发行（乌市和平北路6号 电话：[phone]） （每本定价3.50元）
施 工 技 术 交 底
1.1.1.6.2交底
工程名称
新疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
三、施工工艺及技术要求
1、根据各层净高，以及各道墙在梁底以下高度、砌块尺寸、垂直度的宽度和水平灰缝厚度，确定皮数、排数，将线弹在框柱上，然后排砖底。
2、砌体排列时，尽量采用主规模错缝搭砌，搭砌长度不应小于90mm。
3、烧结砖要提前1～2d浇水湿润，外墙转角纵横交接处，应分皮咬搓，交错搭砌。
4、砌体的垂直缝应与门窗洞口的侧边线相互错开，不得同缝，错开间距应大于150mm。
5、砌体水平灰缝厚度和垂直灰缝宽度为15mm。噪声扰民的自觉意识。
6、砌体应从外墙转角处定位开始，砌体应逐块铺砌，采用满铺满挤法，灰缝应做到横平竖直，全面灰缝均应填满砂浆，水平灰缝宜用座浆满铺法，垂直缝可先砌体端头满铺砂浆，然后将砌块上墙挤压要求的尺寸也可在砌好的砌块端头刮满砂浆，然后将砌块上墙进行挤压，直至所需尺寸。
7、砌块砌筑时要“上跟线、下跟棱，左右相邻要对齐”，同时要随时检查，做到随查随纠正，以免返工。勾缝每到砌完一块应随后进行灰缝的勾缝（原浆勾缝），勾缝厚度一般3mm-5mm。构造柱的混凝土浇筑，必须在砌筑砂浆强度大于1Mpa以上时方可浇筑，混凝土浇筑前，应清理柱内杂物及砂浆，用水冲洗干净，校正钢筋位置，并绑扎牢固后方可浇筑，浇筑时每浇灌40mm-50mm高度捣实一次，或边浇筑边捣实，混凝土坍落度控制在1.6mm以上。
四、操作要点：
1、施工时所用砌块产品龄期用不小于28d。
2、砌筑前将砌块浇水湿润，但不得过多或出现浮水，以及砂浆流失。
交底人

交底接收人

质量检查员

注：附接受交底人全体人员名单

自治区建设工程质量安全监督总站监制（版权所有）
建筑业协会书店发行（乌市和平北路6号 电话：[phone]） （每本定价3.50元）
施 工 技 术 交 底
1.1.1.6.2交底
工程名称
新疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
3、构造柱浇灌混凝土前，必须将砌块表面（留槎部位）和模板浇水湿润，并将模板内的落地灰，砖渣及杂物清理干净，振捣避免触碰墙体，严禁通过墙体传震。
4、竖向灰缝不得出现透明缝、瞎缝、假缝。
柱中心线位置 允许偏差 10
柱房间错位 允许偏差 5
柱垂直度 允许偏差 5
砌体位置及垂直度允许误差
轴线位置偏移 允许偏差 8
垂直度 允许偏差 5
表面平整度 允许偏差 5
门窗洞口宽度 允许偏差 ±5
外墙上下口宽度 允许偏差 5
水平灰缝平直度 允许偏差 7
五、质量要求及目标：
1、 陶粒混凝土垫层使用的水泥、陶粒、砂子等，必须符合设计要求及施工验收规范的规定。
2、 陶粒混凝土垫层的材质、强度、密实度等必须符合设计要求和施工规范的要求。
3、 陶粒混凝土垫层与基层必须粘结牢固，不得有空鼓和表面松散、裂缝等缺陷。
六、针对质量通病制定预防措施
1、不得随意在墙体上剔凿打洞，应随时砌筑进行预埋，需要时应有可靠措施，不得剔凿而损坏砌体的完整性。
2、拆除脚手架时，应注意保护墙体及门防止碰撞，造成墙体破坏或缺棱掉角。
交底人

交底接收人

质量检查员

注：附接受交底人全体人员名单

自治区建设工程质量安全监督总站监制（版权所有）
建筑业协会书店发行（乌市和平北路6号 电话：[phone]） （每本定价3.50元）
施 工 技 术 交 底
1.1.1.6.2交底
工程名称
新疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
3、在已砌完的砌体间内，车辆运输应注意墙边缘防止碰撞。
4、墙体柱拉结筋构造柱钢筋及各种预埋件，水暖、电气、合线等，均应筑英保护，不得任意拆改或损坏。
5、各类混凝土浇筑完毕后，要加强养护，一般不少于7d，保持混凝土表面湿润。
6、墙体砌筑后，砂浆达到一定强度后才能支设构造柱、过梁模板。
7、浇筑混凝土时，不得撬动或碰撞墙体防止砌体松动。
8、砂浆稠度应适宜，砌墙是防止砂浆溅脏墙面。
七、安全要求：
1、施工前必须检查所用机械设备的性能是否安全可靠，物料提升机吊兰内严禁乘人
2、卸料后的安全门要及时关好，吊兰未升至平台时严禁开启，不得靠近向下顾平盼张望。
3、堆放在楼层上的砌块冲量不得超过楼板允许承载力，码放高度不超过1.6m。
4、作业层周围必须进行封闭围护，同时设置防护栏及张挂密封网。
八、成品保护：
1、加强设备检修维护，防止油品酒漏在地面或渗入土壤做好废油回收工作，严禁直接排入水管道。
2、施工垃圾应装入袋内统一清运，不得抛洒，外运时应遮盖，防止尘土飞扬
3、砌块的切割作业，应选定加工点，并进行封闭维护，防止粉尘飞扬，同时操作人员应戴口罩，防止吸入粉尘，
4、砌体砌筑施工前，加倍对施工人员进行环境宣传和教育，提高环保意识。
5、施工前必须戴安全帽，按要求佩带好劳动保护用品，严禁洒后作业。

交底人

交底接收人

质量检查员

注：附接受交底人全体人员名单

自治区建设工程质量安全监督总站监制（版权所有）
建筑业协会书店发行（乌市和平北路6号 电话：[phone]） （每本定价3.50元）
施 工 技 术 交 底
1.1.1.6.2交底
工程名称
新疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
九、环境保护
1、加强设备检修维护，防止油品酒漏在地面或渗入土壤做好废油回收工作，严禁直接排入水管道。
2、施工垃圾应装入袋内统一清运，不得抛洒，外运时应遮盖，防止尘土飞扬。
3、砌块的切割作业，应选定加工点，并进行封闭维护，防止粉尘飞扬，同时操作人员应戴口罩，防止吸入粉尘，
4、砌体砌筑施工前，加倍对施工人员进行环境宣传和教育，提高环保意识。
5、施工前必须戴安全帽，按要求佩带好劳动保护用品，严禁洒后作业。

交底人

交底接收人

质量检查员

注：附接受交底人全体人员名单

自治区建设工程质量安全监督总站监制（版权所有）
建筑业协会书店发行（乌市和平北路6号 电话：[phone]） （每本定价3.50元）
施 工 技 术 交 底
1.1.1.6.2交底
工程名称
新疆医科大学第一附属医院门诊楼扩建工程
交底日期
2015年8月19日
施工单位
兵团一建六分公司
工 种
砖工
交底内容：砌体填充墙
接受交底人全体人员名单

交底人

交底接收人

质量检查员
