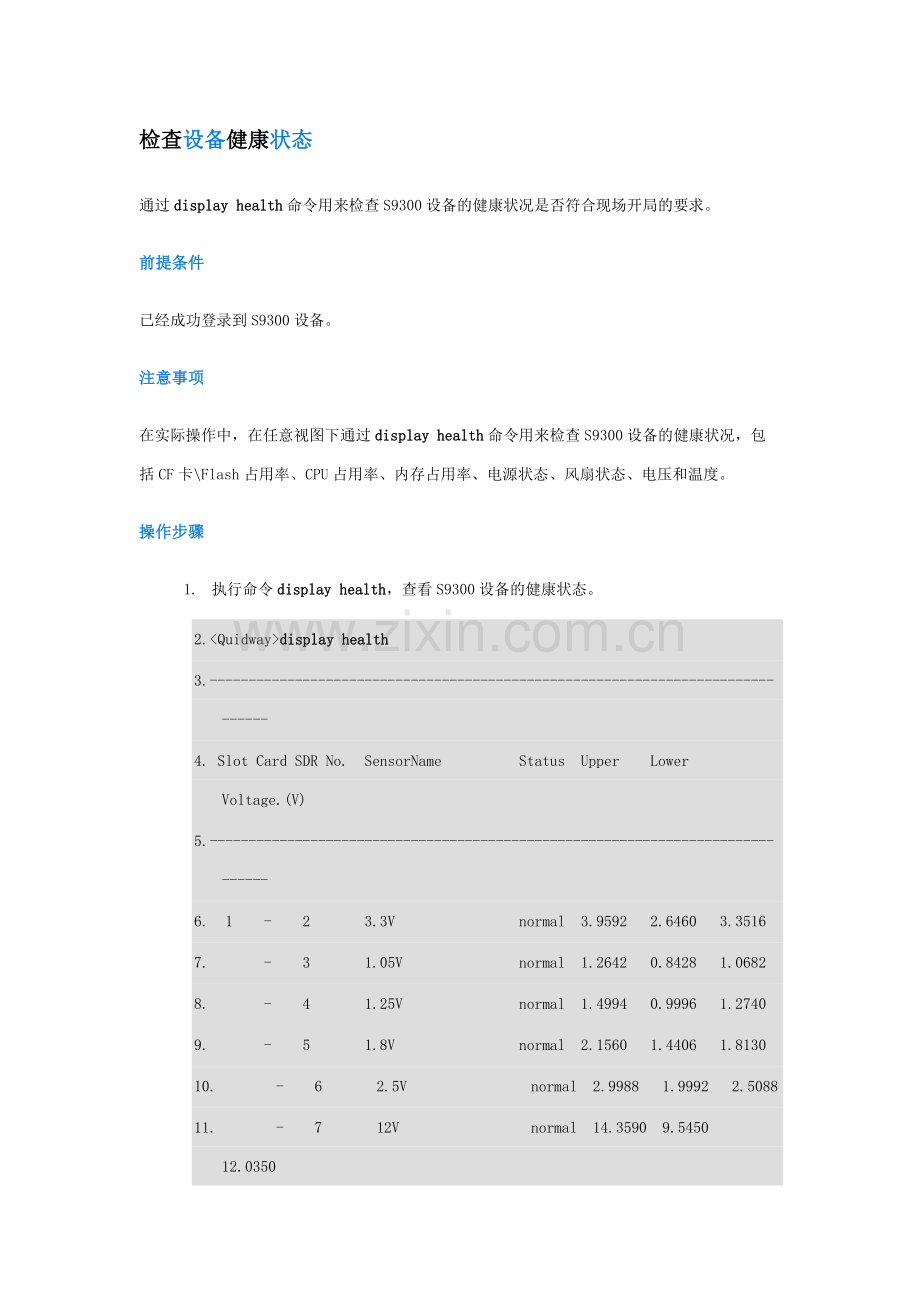

检查设备健康状态
通过display health命令用来检查S9300设备的健康状况是否符合现场开局的要求。
前提条件
已经成功登录到S9300设备。
注意事项
在实际操作中，在任意视图下通过display health命令用来检查S9300设备的健康状况，包括CF卡\Flash占用率、CPU占用率、内存占用率、电源状态、风扇状态、电压和温度。
操作步骤
1. 执行命令display health，查看S9300设备的健康状态。
2. <Quidway>display health
3. -------------------------------------------------------------------------------
4. Slot Card SDR No. SensorName Status Upper Lower Voltage.(V)
5. -------------------------------------------------------------------------------
6. 1 - 2 3.3V normal 3.9592 2.6460 3.3516
7. - 3 1.05V normal 1.2642 0.8428 1.0682
8. - 4 1.25V normal 1.4994 0.9996 1.2740
9. - 5 1.8V normal 2.1560 1.4406 1.8130
10. - 6 2.5V normal 2.9988 1.9992 2.5088
11. - 7 12V normal 14.3590 9.5450 12.0350
12. - 8 1.2V normal 1.4406 0.9604 1.2152

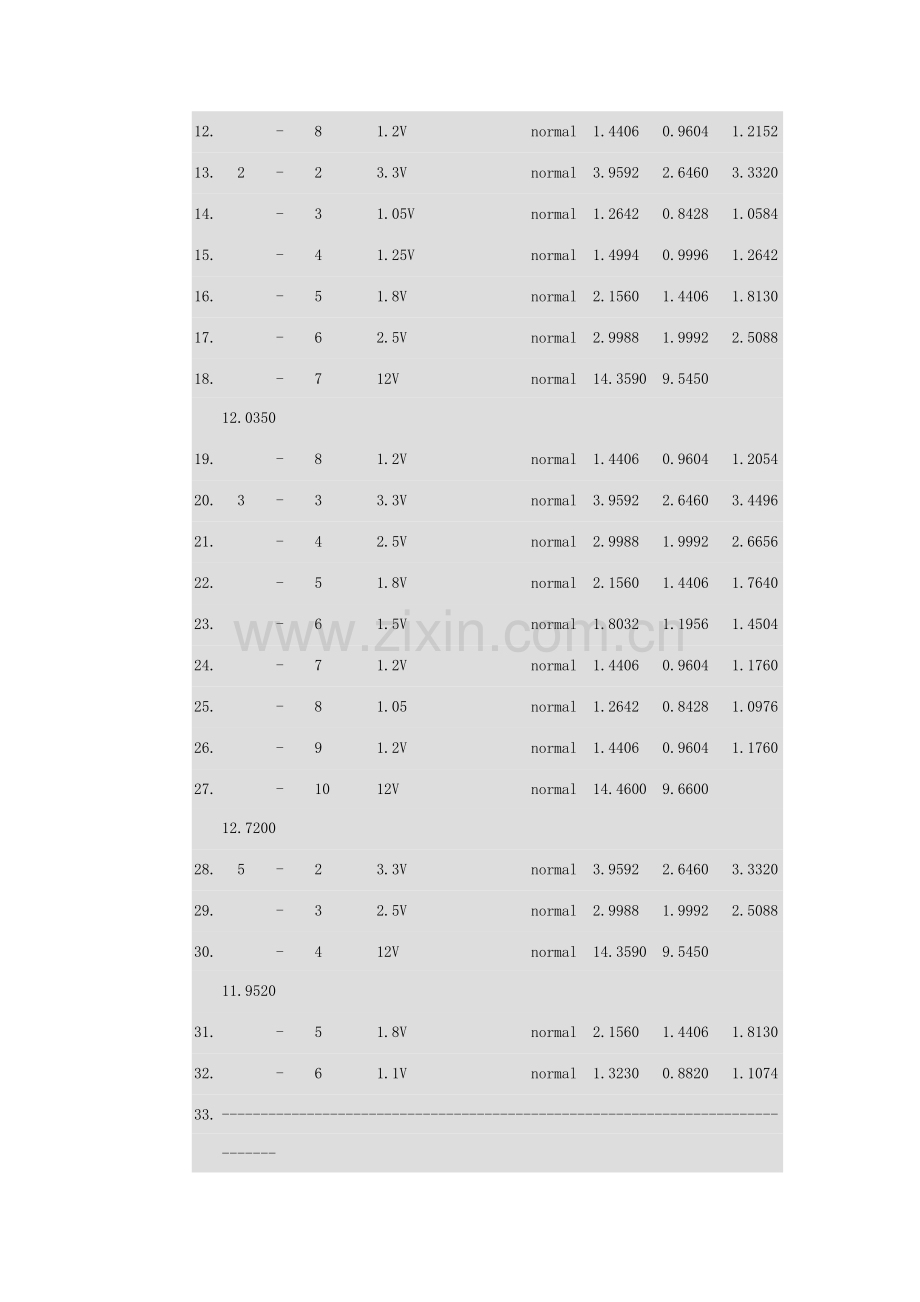

13. 2 - 2 3.3V normal 3.9592 2.6460 3.3320
14. - 3 1.05V normal 1.2642 0.8428 1.0584
15. - 4 1.25V normal 1.4994 0.9996 1.2642
16. - 5 1.8V normal 2.1560 1.4406 1.8130
17. - 6 2.5V normal 2.9988 1.9992 2.5088
18. - 7 12V normal 14.3590 9.5450 12.0350
19. - 8 1.2V normal 1.4406 0.9604 1.2054
20. 3 - 3 3.3V normal 3.9592 2.6460 3.4496
21. - 4 2.5V normal 2.9988 1.9992 2.6656
22. - 5 1.8V normal 2.1560 1.4406 1.7640
23. - 6 1.5V normal 1.8032 1.1956 1.4504
24. - 7 1.2V normal 1.4406 0.9604 1.1760
25. - 8 1.05 normal 1.2642 0.8428 1.0976
26. - 9 1.2V normal 1.4406 0.9604 1.1760
27. - 10 12V normal 14.4600 9.6600 12.7200
28. 5 - 2 3.3V normal 3.9592 2.6460 3.3320
29. - 3 2.5V normal 2.9988 1.9992 2.5088
30. - 4 12V normal 14.3590 9.5450 11.9520
31. - 5 1.8V normal 2.1560 1.4406 1.8130
32. - 6 1.1V normal 1.3230 0.8820 1.1074
33. -------------------------------------------------------------------------------
34. Slot Card SDR No. SensorName Status Upper Lower Temperature.(C)
35. -------------------------------------------------------------------------------
36. 1 - 1 G24CA_VA TEMP normal 88.00 0.00 37.00
37. 2 - 1 G24CA_VA TEMP normal 88.00 0.00 37.00
38. 3 - 1 G48SD_VA TEMP1 normal 88.00 0.00 38.00
39. - 2 G48SD_VA TEMP2 normal 78.00 0.00 32.00
40. 5 - 1 01MCUA_VA TEMP normal 80.00 0.00 38.00
41. --------------------------------------------------------------------------
42. PowerNo Present Mode State Current(A) Voltage(V) RealPwr(W)
43. --------------------------------------------------------------------------
44. 7 YES DC Supply NotSupport NotSupport NotSupport
45. 8 NO N/A N/A N/A N/A N/A
46. 9 NO N/A N/A N/A N/A N/A
47. -------------------------------------------------------------------------------
48. FanId FanNum present register Speed MODE
49. -------------------------------------------------------------------------------
50. 6 [1-0] NO NO 0%(0 ) AUTO
51. System Memory Usage Information:
52. System memory usage at 2007-12-03 14:26:08 420 ms
53. -------------------------------------------------------------------------------
54. Slot Total Memory(MB) Used Memory(MB) Used Percentage Upper Limit
55. -------------------------------------------------------------------------------
56. 1 176 31 17% 85%
57. 2 48 31 64% 80%
58. 3 176 35 19% 85%
59. 5 356 194 54% 90%
60. -------------------------------------------------------------------------------
61. System CPU Usage Information:
62. System cpu usage at 2007-12-03 14:26:08 420 ms
63. -------------------------------------------------------------------------------
64. Slot CPU Usage Upper Limit
65. -------------------------------------------------------------------------------
66. 1 7% 80%
67. 2 31% 80%
68. 3 43% 80%
69. 5 59% 80%
70. -------------------------------------------------------------------------------
71. Disk Usage Information:
72. System disk usage at 2007-12-03 14:26:08 430 ms
73. -------------------------------------------------------------------------------
74. Slot Device Total Memory(MB) Used Memory(MB) Used Percentage
75. -------------------------------------------------------------------------------
76. 5 flash: 106 65 61%
77. cfcard: 1000 775 77%
78. -------------------------------------------------------------------------------
操作结果
· 如果系统健康状况符合开局要求（各参数指标均在上、下限范围之内），则进行后续的调测项目。
· 如果系统健康状况不符合开局要求（各参数指标超出上、下限范围），则根据系统提示的异常参数检查设备软、硬件，排除故障。
检查软件版本
检查当前运行的软件版本和硬件信息是否符合现场开局的要求。
前提条件
已经成功登录到S9300设备。
背景信息
通过确认以下项目的版本信息来确认软件版本是否正确：
· 当前运行的软件版本
· S9300设备的型号
· 背板（BKP）信息
· 主控板（SRU/MCU）信息
· 业务板（LPU）信息
注意事项
在实际操作中，在任意视图下使用display version命令查看S9300设备的版本信息，可以输入slot slot-id查看指定槽位上板卡的版本信息。
操作步骤
1. 执行命令display version，查看版本信息。
2. <Quidway> display version
3. Huawei Versatile Routing Platform Software
4. VRP (R) software, Version 5.70 (S9300 V100R003C00B110)
5. Copyright (C) 2003-2010 HUAWEI TECH CO., LTD
6. Quidway S9303 Terabit Routing Switch uptime is 0 week, 1 day, 17 hours, 32 minut
7. es
8. BKP 0 version information:
9. 1. PCB Version : LE02BAKM VER.A
10. 2. If Supporting PoE : No
11. 3. Board Type : BAKM
12. 4. MPU Slot Quantity : 2
13. 5. LPU Slot Quantity : 3
14.
15. MPU 5(Master) : uptime is 0 week, 1 day, 17 hours, 31 minutes
16. SDRAM Memory Size : 512 M bytes
17. Flash Memory Size : 128 M bytes
18. NVRAM Memory Size : 512 K bytes
19. CF Card1 Memory Size : 977 M bytes
20. MPU version information :
21. 1. PCB Version : LE01MCUA VER.A
22. 2. MAB Version : 0
23. 3. Board Type : MCUA
24. 4. CPLD1 Version : 102
25. 5. BootROM Version : 6
26. 6. BootLoad Version : 102
27.
28. LPU 1 : uptime is 0 week, 1 day, 17 hours, 27 minutes
29. SDRAM Memory Size : 256 M bytes
30. Flash Memory Size : 8 M bytes
31. LPU version information :
32. 1. PCB Version : LE02G24C VER.A
33. 2. MAB Version : 0
34. 3. Board Type : G24CA
35. 4. CPLD1 Version : 102
36. 5. BootROM Version : 102
37. 6. BootLoad Version : 104
38.
39. LPU 2 : uptime is 0 week, 1 day, 17 hours, 27 minutes
40. SDRAM Memory Size : 128 M bytes
41. Flash Memory Size : 8 M bytes
42. LPU version information :
43. 1. PCB Version : LE02G24C VER.A
44. 2. MAB Version : 0
45. 3. Board Type : G24CA
46. 4. CPLD1 Version : 102
47. 5. BootROM Version : 102
48. 6. BootLoad Version : 104
49.
50. LPU 3 : uptime is 0 week, 1 day, 17 hours, 27 minutes
51. SDRAM Memory Size : 256 M bytes
52. Flash Memory Size : 8 M bytes
53. LPU version information :
54. 1. PCB Version : LE02G48S VER.A
55. 2. MAB Version : 0
56. 3. Board Type : G48SD
57. 4. CPLD1 Version : 102
58. 5. CPLD2 Version : 102
59. 6. BootROM Version : 102
60. 7. BootLoad Version : 104
61. Tcam version information :
62. 1. Tcam size : 36 M bytes

操作结果
· 如果软件版本符合开局版本需求，则进行后续的调测项目。软件版本详细内容请参考版本说明书。
· 如果软件版本不符合开局版本需求，则需要升级软件版本。软件升级指导请参见“软件中心 > 版本软件 > 数通 > 以太网交换机 > Quidway S9300”路径下各版本对应的版本说明书和升级指导书。
检查单板状态
检查是否所有单板在位并正常运行。
前提条件
已经成功登录到S9300设备。
背景信息
通过确认以下在位单板的信息来确认单板是否运行正常：
· 在位单板的基本信息
· 指定槽位的详细信息，包括LPU、MCU、和电源
注意事项
如果使用AC 110V（1+1）电源供电的S9300设备未安装集中监控板CMU，系统则无法获取设备的实际功率。为确保安全，系统默认只提供400W的最大功率，这样可能部分单板因供电不足而注册不上，使用display device命令查看显示这些单板不在位。通过安装CMU可以解决以上问题。
操作步骤
1. 执行命令display device 查看在位设备的信息。
2. <Quidway> display device
3. S9303's Device status:
4. Slot Sub Type Online Power Register Alarm Primary
5. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
6. 1 - G24CA Present PowerOn Registered Normal NA
7. 2 - G24CA Present PowerOn Registered Normal NA
8. 3 - G48SD Present PowerOn Registered Normal NA
9. 4 - MCUA Present PowerOn Registered Normal Master
10. 5 - MCUA Present PowerOn Registered Normal Slave
PWR1 - - Present PowerOn Registered Normal NA
操作结果
· 如果单板在位并正常运行，则继续后续的单点调测项目。
· 如果单板无法注册或非正常运行，则加载CMU板或重新插拔单板。
检查接口的状态
检查接口状态是否正常。
前提条件
已经成功登录到S9300设备。
背景信息
通过确认以下项目的信息来确认接口状态是否正确：
· 接口的状态信息
· 接口的统计信息
注意事项
在实际操作中，在任意视图下使用display interface interface-type interface-number命令查看接口当前运行状态和接口统计信息。如果不指定接口类型，将显示所有接口的运行状态和统计信息。如果不指定接口编号，将显示所有该类型接口的运行状态和统计信息。
操作步骤
1. 执行命令display interface [ interface-type [ interface-number ]，接口当前运行状态和接口统计信息。
2. <Quidway> display interface GigabitEthernet 1/0/0
3. GigabitEthernet1/0/0 current state : UP
4. Line protocol current state : UP
5. Description:HUAWEI, Quidway Series, GigabitEthernet1/0/0 Interface
6. Switch Port,PVID : 1,The Maximum Frame Length is 9216
7. IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 0018-2000-0083
8. QoS max-bandwidth : 1000000 Kbps
9. Output queue : (Urgent queue : Size/Length/Discards) 0/50/0
10. Output queue : (Protocol queue : Size/Length/Discards) 0/1000/0
11. Output queue : (FIFO queue : Size/Length/Discards) 0/256/0
12.
13. Last physical up time : 2009-04-19 17:19:21
14. Last physical down time : 2009-04-19 17:17:14
15. Port Mode: COMMON FIBER
16. Speed : 1000, Loopback: NONE
17. Duplex: FULL, Negotiation: ENABLE
18. Mdi : NORMAL
19. Last 300 seconds input rate 0 bits/sec, 0 packets/sec
20. Last 300 seconds output rate 0 bits/sec, 0 packets/sec
21. Input peak rate 0 bits/sec,Record time: -
22. Output peak rate 0 bits/sec,Record time: -
23.
24. Input: 0 packets, 0 bytes
25. Unicast: 0, Multicast: 0
26. Broadcast: 0, Jumbo: 0
27. Discard: 0, Total Error: 0
28. CRC: 0, Giants: 0
29. Jabbers: 0, Throttles: 0
30. Runts: 0, DropEvents: 0
31. Alignments: 0, Symbols: 0
32. Ignoreds: 0, Frames: 0
33.
34. Output: 0 packets, 0 bytes
35. Unicast: 0, Multicast: 0
36. Broadcast: 0, Jumbo: 0
37. Discard: 0, Total Error: 0
38.
39. Collisions: 0, ExcessiveCollisions: 0
40. Late Collisions: 0, Deferreds: 0
41. Buffers Purged: 0
42.
43. Input bandwidth utilization threshold : 100.00%
44. Output bandwidth utilization threshold: 100.00%
45. Input bandwidth utilization : 0.00%
Output bandwidth utilization : 0.00%
操作结果
· 如果接口（以太网口、光口）状态正常，则进行下面的调测项目。
· 如果以太网口出现如下几种非正常状态，可参考如下处理：
§ 端口物理状态DOWN：请检查端口连线是否松动或损坏。
§ 端口统计信息中出现较多错误报文：请检查端口速率或双工模式是否设置正确，并检查S9300交换机端口与对端设备连接端口的连通性。
· 如果光口的光功率出现如下几种非正常状态，可参考如下处理：
§ 光功率过强，需要增加光衰耗。
§ 光功率过弱，或出现丢包、错误包，需要检查光纤和光模块。光口属性请参考“接口属性速查表”。
说明：
不同类型的接口输出信息不同，不同设备上相同类型的接口也可能由于采用不同的器件，输出信息有所差异。
如果需要查看接口的IP层相关信息，可以使用命令display ip interface。
