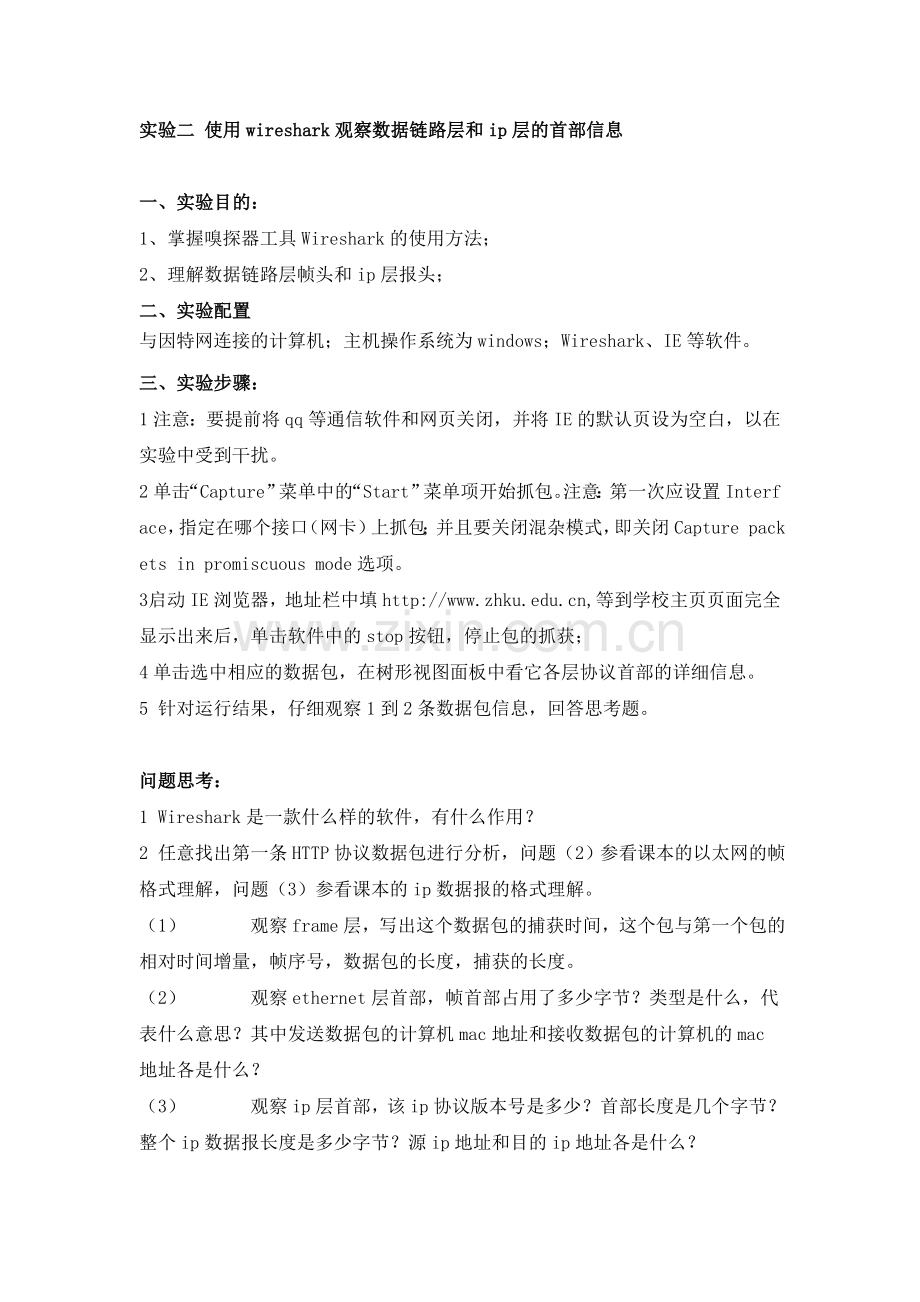

实验二 使用wireshark观察数据链路层和ip层的首部信息

一、实验目的：
1、掌握嗅探器工具Wireshark的使用方法；
2、理解数据链路层帧头和ip层报头；
二、实验配置
与因特网连接的计算机；主机操作系统为windows；Wireshark、IE等软件。
三、实验步骤：
1注意：要提前将qq等通信软件和网页关闭，并将IE的默认页设为空白，以在实验中受到干扰。
2单击“Capture”菜单中的“Start”菜单项开始抓包。注意：第一次应设置Interface，指定在哪个接口（网卡）上抓包；并且要关闭混杂模式，即关闭Capture packets in promiscuous mode选项。
3 启动IE浏览器，地址栏中填,等到学校主页页面完全显示出来后，单击软件中的stop按钮，停止包的抓获；
4单击选中相应的数据包，在树形视图面板中看它各层协议首部的详细信息。
5 针对运行结果，仔细观察1到2条数据包信息，回答思考题。

问题思考：
1 Wireshark是一款什么样的软件，有什么作用？
2 任意找出第一条HTTP协议数据包进行分析，问题（2）参看课本的以太网的帧格式理解，问题（3）参看课本的ip数据报的格式理解。
（1）    观察frame层，写出这个数据包的捕获时间，这个包与第一个包的相对时间增量，帧序号，数据包的长度，捕获的长度。
（2）    观察ethernet层首部，帧首部占用了多少字节？类型是什么，代表什么意思？其中发送数据包的计算机mac地址和接收数据包的计算机的mac地址各是什么？
（3）    观察ip层首部，该ip协议版本号是多少？首部长度是几个字节？整个ip数据报长度是多少字节？源ip地址和目的ip地址各是什么？
（4）    从数据部分可以看出你所访问的服务器所运行的HTTP版本号是多少？

实验三 TCP/IP协议学习
实验目的： 巩固对Ethernet II 封包、ARP 分组及IP、ICMP 数据包的认识

实验操作：打开Wireshark，在菜单Capture 下点击Interfaces， 选取要抓包的网卡， 这里选取地址为192.168.126.1 的这个网卡抓取数据包，如图3-1：

图3-1 选择抓取数据包网卡

    之后在主操作系统中使用ping 192.168.126.128 –t 的命令，来ping 虚拟机。好，我们来看看抓取的数据包。

图3-2 ARP 广播包
    从Wireshark 的第一栏中，我们看到这是个ARP 解析的广播包，如图3-2。由于这个版本的Wireshark 使用的是Ethernet II 来解码的，我们先看看Ethernet II 的封装格式。如下图3-3：

图3-3 以太网封包格式

注意这个和802.3 是有区别的，802.3 的封包格式如图3-4：

图3-4 802.3 封包格式

    尽管Ethernet II 和802.3 的封包格式不同，但Wireshark 在解码时，都是从“类型”字段来判断一个包是IP 数据报还是ARP 请求/应答或RARP 请求/应答。
    从Ethernet II 知道了是ARP 解析以后，我们来看看Wireshark 是如何判断是ARP 请求呢还是应答的。
我们先复习一下以太网的ARP 请求和应答的分组格式，如图3-5。

图3-5 分组格式
从上图中我们了解到判断一个ARP 分组是ARP 请求还是应答的字段是“op”，当其值为0×0001 时是请求，为0×0002 时是应答。如图3-6、3-7。
图3-6 ARP 请求
图3-7 ARP 应答
我们看看第三个帧的内容。第三帧“类型”显示是IP 数据报，如图3-8：

图3-8 ICMP ping 包
同样，我们先复习一下IP 包的封包格式，如图3-9：

图3-9 IP 封包格式
    关于IP 封包各字段的内容及意义，这里就不再详述了，可以参见三卷本的TCP/IP， 的“资源共享”版里有下载。
    我们主要看看TTL，从图3-10 和3-11 的比较来看，图3-8 中的TTL 是128，而图3-11 中的TTL 却是64，什么原因呢？
    原来图3-10 中的主机是Windows2000 ，而3-11 中的主机是Linux，看来不同操作系统的TTL 是不同的。

图3-10 Windows 主机的TTL

图3-11 Linux 主机的TTL
好了我们来看看ICMP 报文吧，先看看它的封包格式，如图3-12：

图3-12 ICMP 封包类型

关于ICMP 的“类型”和“代码”字段，这里有一个表，如图3-13：

图3-13 ICMP 报文类型

ICMP 报文，我们主要对照图3-13 看抓包的情况。

图3-14 ping 请求

图3-15 ping 应答

实验四  利用分组嗅探器（wireshark）分析协议HTTP和DNS
一、  实验目的
1、  分析HTTP协议
2、  分析DNS协议
二、  实验环境
与因特网连接的计算机网络系统；主机操作系统为windows；Wireshark、IE等软件。
三、  实验步骤
1、  HTTP GET/response交互
首先通过下载一个非常简单的HTML文件（该文件非常短，并且不嵌入任何对象）。
（1） 启动Web browser。
（2） 启动Wireshark分组嗅探器。在窗口的显示过滤说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。
（3） 一分钟以后，开始Wireshark分组俘获。
（4） 在打开的Web browser窗口中输入一下地址（浏览器中将显示一个只有一行文字的非常简单的HTML文件）：
http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file1.html
（5） 停止分组俘获。
窗口如图1所示。根据俘获窗口内容，回答“四、实验报告内容”中的1-6题。

图1分组俘获窗口
2、  HTTP 条件GET/response交互
（1）       启动浏览器，清空浏览器的缓存（在浏览器中，选择“工具”菜单中的“Internet选项”命令，在出现的对话框中，选择“删除文件”）。
（2）       启动Wireshark分组俘获器。开始Wireshark分组俘获。
（3）       在浏览器的地址栏中输入以下URL:  http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file2.html,你的浏览器中将显示一个具有五行的非常简单的HTML文件。
（4）       在你的浏览器中重新输入相同的URL或单击浏览器中的“刷新”按钮。
（5）       停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答“四、实验报告内容”中的7-10题。
3、  获取长文件
（1）       启动浏览器，将浏览器的缓存清空。
（2）       启动Wireshark分组俘获器。开始Wireshark分组俘获。
（3）       在浏览器的地址栏中输入以下URL: http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file3.html，浏览器将显示一个相当大的美国权力法案。
（4）       停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答“四、实验报告内容”中的11-14题。
4、  嵌有对象的HTML文档
（1）       启动浏览器，将浏览器的缓存清空。
（2）       启动Wireshark分组俘获器。开始Wireshark分组俘获。
（3）       在浏览器的地址栏中输入以下URL: http://gaia.cs.umass.edu/wireshark-labs/HTTP-wireshark-file4.html，浏览器将显示一个具有两个图片的短HTTP文件
（4）       停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答“四、实验报告内容”中的15-16题。
5、  HTTP认证
（1）       启动浏览器，将浏览器的缓存清空。
（2）       启动Wireshark分组俘获器。开始Wireshark分组俘获。
（3）       在浏览器的地址栏中输入以下URL: http://gaia.cs.umass.edu/wireshark-labs/protected_pages/HTTP-wireshark-file5.html，浏览器将显示一个HTTP文件，输入所需要的用户名和密码(用户名：eth-students,密码:networks)。
（4）       停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”,分组列表子窗口中将只显示所俘获到的HTTP报文。
根据操作回答“四、实验报告内容”中的17-18题。
6、  跟踪DNS
nslookup工具允许运行该工具的主机向指定的DNS服务器查询某个DNS记录。如果没有指明DNS服务器，nslookup将把查询请求发向默认的DNS服务器。其命令的一般格式是：
nslookup –option1 –option2 host-to-find dns-server
ipconfig命令用来显示你当前的TCP/IP信息，包括：你的地址、DNS服务器的地址、适配器的类型等信息。如果，要显示与主机相关的信息用命令：
ipconfig/all
如果查看DNS缓存中的记录用命令：
ipconfig/displaydns
要清空DNS缓存，用命令：
ipconfig /flushdns
运行以上命令需要进入MSDOS环境。
（1）       利用ipconfig命令清空你的主机上的DNS缓存。
（2）       启动浏览器，将浏览器的缓存清空。
（3）       启动Wireshark分组俘获器，在显示过滤筛选说明处输入“ip.addr==your_IP_address”(如：ip.addr==10.17.7.23)，过滤器将会删除所有目的地址和源地址都与指定IP地址不同的分组。
（4）       开始Wireshark分组俘获。
（5）       在浏览器的地址栏中输入：http://www.ietf.org
（6）       停止分组俘获。
根据操作回答“四、实验报告内容”中的19-25题。
（7）       开始Wireshark分组俘获。
（8）       在www.mit.edu上进行nslookup（即执行命令：nslookup www.mit.edu）。
（9）       停止分组俘获。
根据操作回答“四、实验报告内容”中的26-29题。
（10）   重复上面的实验，只是将命令替换为：nslookup –type=NS mit.edu
根据操作回答“四、实验报告内容”中的30-32题。
（11）   重复上面的实验，只是将命令替换为：nslookup www.aiit.or.kr bitsy.mit.edu
根据操作回答“四、实验报告内容”中的33-35题。
四、  实验报告内容
在实验的基础上，回答以下问题：
（1）你的浏览器运行的是HTTP1.0，还是HTTP1.1？你所访问的服务器所运行的HTTP版本号是多少？
（2）你的浏览器向服务器指出它能接收何种语言版本的对象？
（3）你的计算机的IP地址是多少？服务器gaia.cs.umass.edu的IP地址是多少？
（4）从服务器向你的浏览器返回的状态代码是多少？
（5）你从服务器上所获取的HTML文件的最后修改时间是多少？
（6）返回到你的浏览器的内容以供多少字节？
（7）分析你的浏览器向服务器发出的第一个HTTP GET请求的内容，在该请求报文中，是否有一行是：IF-MODIFIED-SINCE？
（8）分析服务器响应报文的内容，服务器是否明确返回了文件的内容？如何获知？
（9）分析你的浏览器向服务器发出的第二个“HTTP GET”请求，在该请求报文中是否有一行是：IF-MODIFIED-SINCE？如果有，在该首部行后面跟着的信息是什么？
（10）服务器对第二个HTTP GET请求的响应中的HTTP状态代码是多少？服务器是否明确返回了文件的内容？请解释。
（11）你的浏览器一共发出了多少个HTTP GET请求？
（12）承载这一个HTTP响应报文一共需要多少个data-containing TCP报文段？
（13）与这个HTTP GET请求相对应的响应报文的状态代码和状态短语是什么？
（14）在被传送的数据中一共有多少个HTTP状态行与TCP-induced”continuation”有关？
（15）你的浏览器一共发出了多少个HTTP GET请求？这些请求被发送到的目的地的IP地址是多少？
（16）浏览器在下载这两个图片时，是串行下载还是并行下载？请解释。
（17）对于浏览器发出的最初的HTTP GET请求，服务器的响应是什么(状态代码和状态短语)?
（18）当浏览器发出第二个HTTP GET请求时，在HTTP GET报文中包含了哪些新的字段？
（19）定位到DNS查询报文和查询响应报文，这两种报文的发送是基于UDP还是基于TCP的？
（20）DNS查询报文的目的端口号是多少？DNS查询响应报文的源端口号是多少？
（21）DNS查询报文发送的目的地的IP地址是多少？利用ipconfig命令（ipconfig/all）决定你主机的本地DNS服务器的IP地址。这两个地指相同吗？
（22）检查DNS查询报文，它是哪一类型的DNS查询？该查询报文中包含“answers”吗？
（23）检查DNS查询响应报文，其中提供了多少个“answers”？每个answers包含哪些内容？
（24）考虑一下你的主机发送的subsequent(并发)TCP SYN分组， SYN分组的目的IP地址是否与在DNS查询响应报文中提供的某个IP地址相对应？
（25）打开的WEB页中包含图片，在获取每一个图片之前，你的主机发出新的DNS查询了吗？
（26）DNS查询报文的目的端口号是多少？DNS查询响应报文的源端口号是多少？
（27）DNS查询报文发送的目的地的IP地址是多少？这个地址是你的默认本地DNS服务器的地址吗？
（28）检查DNS查询报文，它是哪一类型的DNS查询？该查询报文中包含“answers”吗？
（29）检查DNS查询响应报文，其中提供了多少个“answers”？每个answers包含哪些内容？
（30）DNS查询报文发送的目的地的IP地址是多少？这个地址是你的默认本地DNS服务器的地址吗？
（31）检查DNS查询报文，它是哪一类型的DNS查询？该查询报文中包含“answers”吗？
（32）检查DNS查询响应报文，其中响应报文提供了哪些MIT名称服务器？响应报文提供这些MIT名称服务器的IP地址了吗？
（33）DNS查询报文发送的目的地的IP地址是多少？这个地址是你的默认本地DNS服务器的地址吗？如果不是，这个IP地址相当于什么？
（34）检查DNS查询报文，它是哪一类型的DNS查询？该查询报文中包含“answers”吗？
（35）检查DNS查询响应报文，其中提供了多少个“answers”？每个answers包含哪些内容？

附: wireshark数据分析操作试验英汉对照
Wireshark可以将从网络捕获到的二进制数据按照不同的协议包结构规范，翻译解释为人们可以读懂的英文信息，并显示在主界面的中部窗格中。为了帮助大家在网络安全与管理的数据分析中，迅速理解Wireshark显示的捕获数据帧内的英文信息，特做如下中文的翻译解释。本页内容请参看教材中Wireshark的界面图1.19，图1.25，图3.16，图7.11等，以及以太帧结构图3.2，IP包结构图4.15等的介绍。Wireshark显示的下面这些数据信息的顺序与各数据包内各字段的顺序相同，其他帧的内容展开与此类似。

帧号 时间    源地址          目的地址      高层协议  包内信息概况
No.  Time    Source         Destination      Protocol    Info
1  0.000000  202.203.44.225   202.203.208.32  TCP     2764 > http [SYN] Seq=0 Len=0 MSS=1460                       源端口>目的端口[请求建立TCP链接]
                            以下为物理层的数据帧概况
Frame 1 (62 bytes on wire, 62 bytes captured) 1号帧，线路62字节，实际捕获62字节
Arrival Time: Jan 21, 2008 15:17:33.910261000      捕获日期和时间
[Time delta from previous packet:0.00000 seconds]此包与前一包的时间间隔
[Time since reference or first frame: 0.00 seconds]此包与第1帧的间隔时间
Frame Number: 1                                    帧序号
Packet Length: 62 bytes                            帧长度
Capture Length: 62 bytes                           捕获长度
[Frame is marked: False]                           此帧是否做了标记：否
[Protocols in frame: eth:ip:tcp]                   帧内封装的协议层次结构
[Coloring Rule Name: HTTP]            用不同颜色染色标记的协议名称：HTTP
[Coloring Rule String: http || tcp.port == 80]     染色显示规则的字符串：
                    以下为数据链路层以太网帧头部信息
Ethernet II, Src: AcerTech_5b:d4:61 (00:00:e2:5b:d4:61), Dst: Jetcell_e5:1d:0a (00:d0:2b:e5:1d:0a)
以太网协议版本II，源地址：厂名_序号（网卡地址），目的：厂名_序号（网卡地址）
 Destination: Jetcell_e5:1d:0a (00:d0:2b:e5:1d:0a) 目的：厂名_序号（网卡地址）
    Source: AcerTech_5b:d4:61 (00:00:e2:5b:d4:61)  源：厂名_序号（网卡地址）
  Type: IP (0x0800) 帧内封装的上层协议类型为IP（十六进制码0800）看教材70页图3.2
                          以下为互联网层IP包头部信息
Internet Protocol, Src: 202.203.44.225 (202.203.44.225), Dst: 202.203.208.32 (202.203.208.32)                           互联网协议，源IP地址，目的IP地址
Version: 4 互联网协议IPv4（此部分参看教材119页图4.15的IPv4数据报字段结构）
Header length: 20 bytes                             IP包头部长度
Differentiated Services Field:0x00(DSCP 0x00:Default;ECN:0x00)差分服务字段
Total Length: 48                                         IP包的总长度
Identification:0x8360 (33632)                            标志字段
Flags:       标记字段（在路由传输时，是否允许将此IP包分段，教材125页）
Fragment offset: 0   分段偏移量（将一个IP包分段后传输时，本段的标识）
Time to live: 128                                          生存期TTL
Protocol: TCP (0x06)                         此包内封装的上层协议为TCP
Header checksum: 0xe4ce [correct]                   头部数据的校验和
Source: 202.203.44.225 (202.203.44.225)                   源IP地址
Destination: 202.203.208.32 (202.203.208.32)               目的IP地址
                        以下为传输层TCP数据段头部信息
Transmission Control Protocol, Src Port: 2764 (2764), Dst Port: http (80), Seq: 0, Len: 0                                               传输控制协议TCP的内容
Source port: 2764 (2764）源端口名称（端口号）（此部分参看教材149页图5.7）
Destination port: http (80)                   目的端口名http（端口号80）
Sequence number: 0    (relative sequence number)    序列号（相对序列号）
Header length: 28 bytes                                        头部长度
Flags: 0x02 (SYN)        TCP标记字段（本字段是SYN，是请求建立TCP连接）
Window size: 65535                                 流量控制的窗口大小
Checksum: 0xf73b [correct]                          TCP数据段的校验和
Options: (8 bytes)                                            可选项
