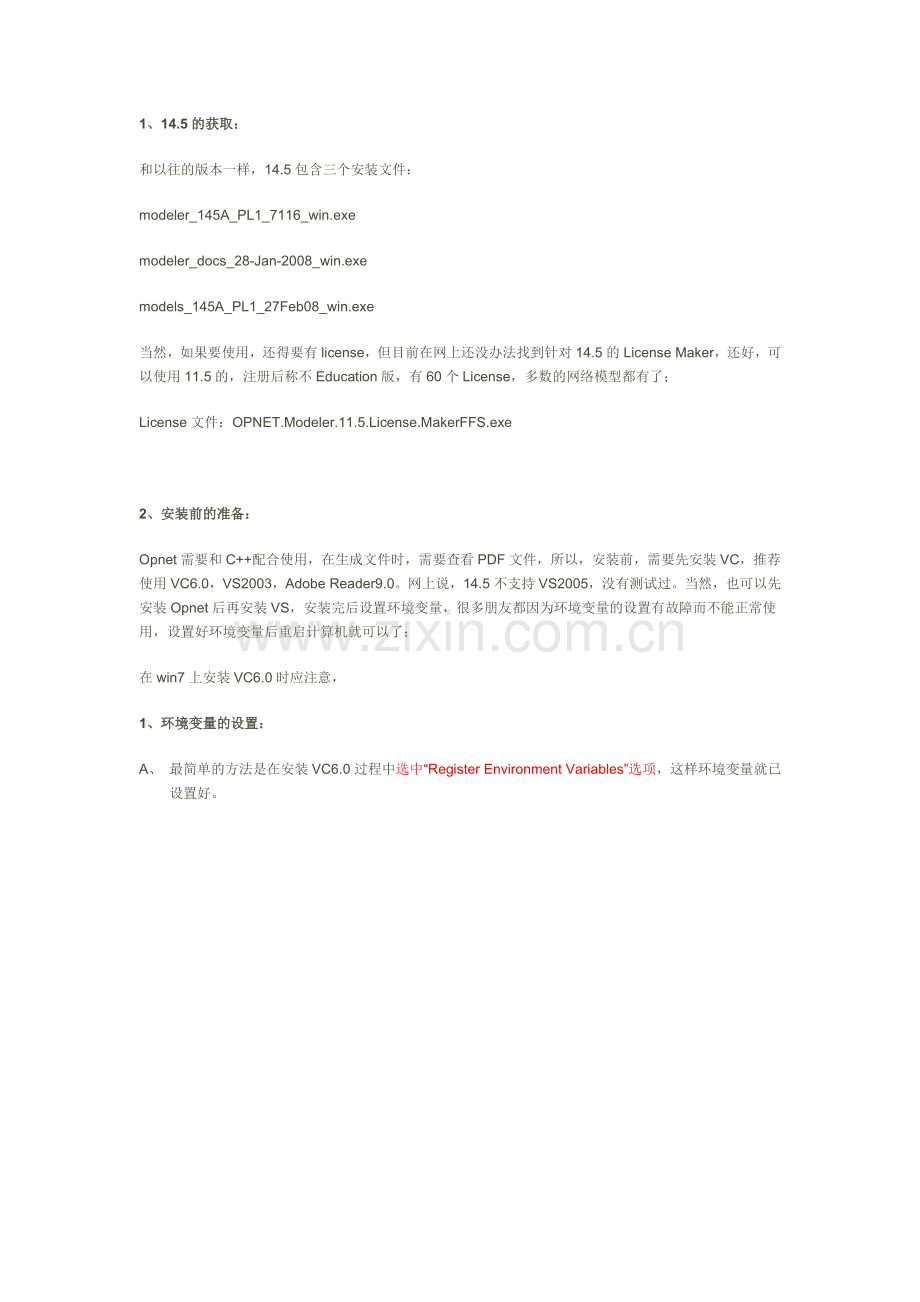

1、14.5的获取：
和以往的版本一样，14.5包含三个安装文件：
modeler_145A_PL1_7116_win.exe
modeler_docs_28-Jan-2008_win.exe
models_145A_PL1_27Feb08_win.exe
当然，如果要使用，还得要有license，但目前在网上还没办法找到针对14.5的License Maker，还好，可以使用11.5的，注册后称不Education版，有60个License，多数的网络模型都有了；
License文件：OPNET.Modeler.11.5.License.MakerFFS.exe

2、安装前的准备：
Opnet需要和C++配合使用，在生成文件时，需要查看PDF文件，所以，安装前，需要先安装VC，推荐使用VC6.0，VS2003，Adobe Reader9.0。网上说，14.5不支持VS2005，没有测试过。当然，也可以先安装Opnet后再安装VS，安装完后设置环境变量，很多朋友都因为环境变量的设置有故障而不能正常使用，设置好环境变量后重启计算机就可以了；
在win7上安装VC6.0时应注意，
1、环境变量的设置：

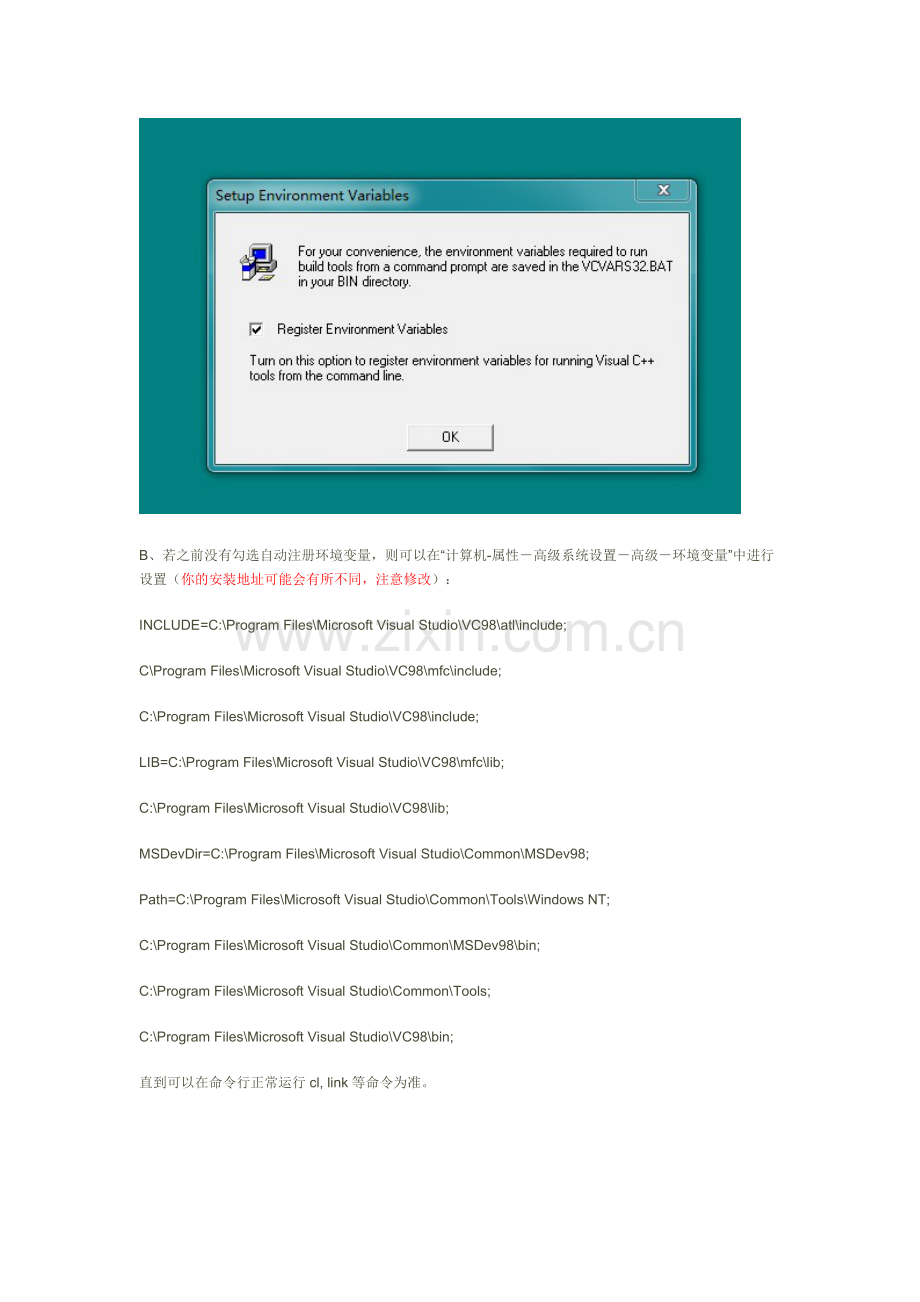

A、 最简单的方法是在安装VC6.0过程中选中“Register Environment Variables”选项，这样环境变量就已设置好。

B、若之前没有勾选自动注册环境变量，则可以在“计算机-属性－高级系统设置－高级－环境变量”中进行设置（你的安装地址可能会有所不同，注意修改）：
INCLUDE=C:\Program Files\Microsoft Visual Studio\VC98\atl\include;
C\Program Files\Microsoft Visual Studio\VC98\mfc\include;
C:\Program Files\Microsoft Visual Studio\VC98\include;
LIB=C:\Program Files\Microsoft Visual Studio\VC98\mfc\lib;
C:\Program Files\Microsoft Visual Studio\VC98\lib;
MSDevDir=C:\Program Files\Microsoft Visual Studio\Common\MSDev98;
Path=C:\Program Files\Microsoft Visual Studio\Common\Tools\Windows NT;
C:\Program Files\Microsoft Visual Studio\Common\MSDev98\bin;
C:\Program Files\Microsoft Visual Studio\Common\Tools;
C:\Program Files\Microsoft Visual Studio\VC98\bin;
直到可以在命令行正常运行cl, link等命令为准。

3、安装：

（1）拔掉网线，如果有防火墙软件，打开UDP2047端口或者彻底关闭防火墙。
（2）执行modeler_145A_PL1_7116_win.exe，按照提示安装OPNET Modeler软件。最后选择 License类型时，请选择Standalone模式。
（3）再执行modeler_docs_28-Jan-2008_win.exe和models_145A_PL1_27Feb08_win.exe，按照提示安装文档和库文件。 (如果没有安装Reader，会提示安装Adobe Reader，可以不管它会安装）
（4）将OPNET.Modeler.14.5.License.MakerFFS.exe拷贝到 OPNET\14.5.A\jre_models\bin下，并双击。
（5）运行OPNET Modeler，此时会有如下提示，勾选不再提示，然后关闭。

另外还有如下的窗口，有三个模块没有licenses，没关系，点击OK。

4、安装完成后，可以测试一下，打开OPNET后，新建一个网络模型，Run后，如果成正常显示分析结束，则可以使用了。
或者选择软件自带的网络，操作如下：

点击下图左下角的，会进入如下界面：

（可选择UMTS）

点击运行
