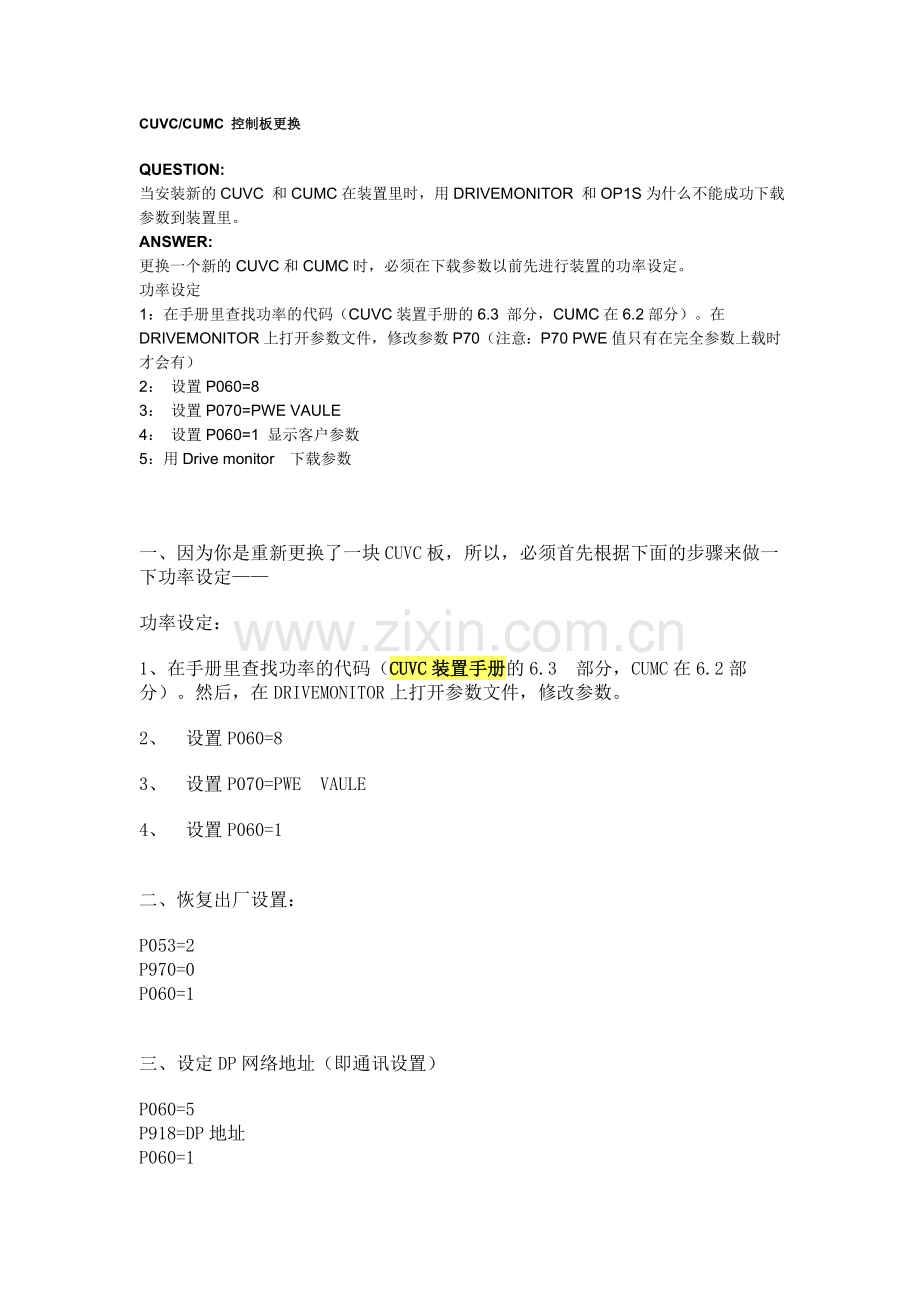

CUVCCUMC控制板更换.doc

CUVC/CUMC 控制板更换
QUESTION:
当安装新的CUVC 和CUMC在装置里时，用DRIVEMONITOR 和OP1S为什么不能成功下载参数到装置里。
ANSWER:
更换一个新的CUVC和CUMC时，必须在下载参数以前先进行装置的功率设定。
功率设定
1：在手册里查找功率的代码（CUVC装置手册的6.3 部分，CUMC在6.2部分）。在DRIVEMONITOR上打开参数文件，修改参数P70（注意：P70 PWE值只有在完全参数上载时才会有）
2： 设置P060=8
3： 设置P070=PWE VAULE
4： 设置P060=1 显示客户参数
5：用Drive monitor 下载参数

一、因为你是重新更换了一块CUVC板，所以，必须首先根据下面的步骤来做一下功率设定——
功率设定：
1、在手册里查找功率的代码（CUVC装置手册的6.3 部分，CUMC在6.2部分）。然后，在DRIVEMONITOR上打开参数文件，修改参数。
2、 设置P060=8
3、 设置P070=PWE VAULE
4、 设置P060=1

二、恢复出厂设置：
P053=2
P970=0
P060=1

三、设定DP网络地址（即通讯设置）
P060=5
P918=DP地址
P060=1

四、你是否不只T100这一块选件板，还有诸如CBP、CBC等选件板？如果有多块选件板的话，按照手册上的说明，把它们分别再启动一下即可。

五、然后，就可以用DRIVEMONITOR软件重新下载参数了。
将英语译成中文(简体)

如果您有更改西门子Masterdrive或任何西门子Masterdrive兑换卡，请按照下列步骤：
第1步：更改驱动器或CUVC
关闭直流电源装置
等到电压低于50伏直流电（在参数006随时检查径）
把熔断器
24V的控制电压关闭
更改驱动器或Cu板
变更后的24V的控制电压开关
第2步：定义机组
这一步，只有当要执行新的驱动器中大板（CUVC或CUMC）是在驱动器安装，
在CU板或换到另一个从一个驱动器。
P060 - >“8（accesslevel”功率部分定义“）
P070 - >“？调整正确的值类型对powerunit根据
P060 - >“1
检查输入数据，在P071转换器供电电压和电流转换器，P072检查评估
回国后的参数菜单。他们必须与本机上的铭牌上给出的数据不符。
确保在相应的驱动器的文件参数P071是正确的。
步骤3：出厂设置
（这是不会改变的P070）
设置参数60 - “2
和则P 970 - “0
等到加载参数结束（抗体
